Миниатюрные, компактные и блоковые гидроцилиндры
Для сборочных автоматов, прессов и станочной оснастки
Подберите гидроцилиндр под усилие, ход и доступное место в оборудовании. Миниатюрные приводы работают в небольших механизмах, компактные экономят монтажную длину, блоковые удобно крепятся к плитам и корпусам оснастки.
Москва · более 25 лет производства
Компактный гидроцилиндр в сборочном прессе
Три типа гидроцилиндров для разных монтажных задач
Три типа гидравлических цилиндров выделены по основному признаку выбора. Их свойства могут сочетаться: миниатюрный цилиндр может иметь круглый корпус, а блоковый — быть компактным. Окончательный выбор определяется чертежом, рабочей нагрузкой и режимом.
01 · Малые габариты привода

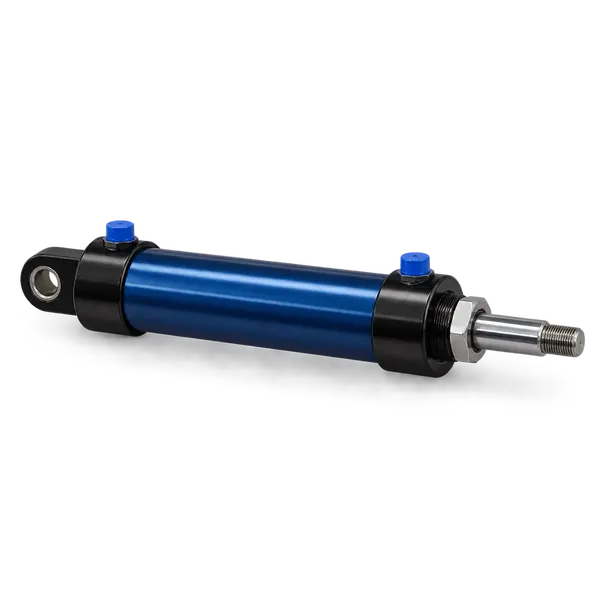

Миниатюрные гидроцилиндры
Для вспомогательных движений небольших механизмов и сборочной оснастки.
02 · Уменьшенная монтажная длина

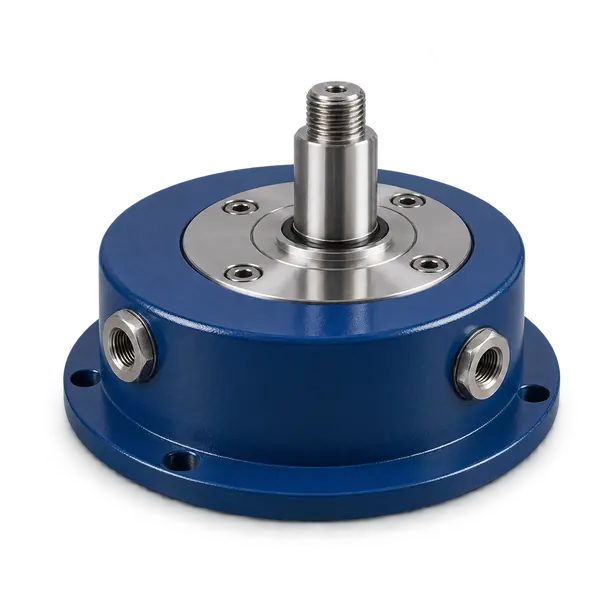

Компактные гидроцилиндры
Для короткого рабочего перемещения, когда ограничено место вдоль оси штока.
03 · Прямоугольный корпус для оснастки

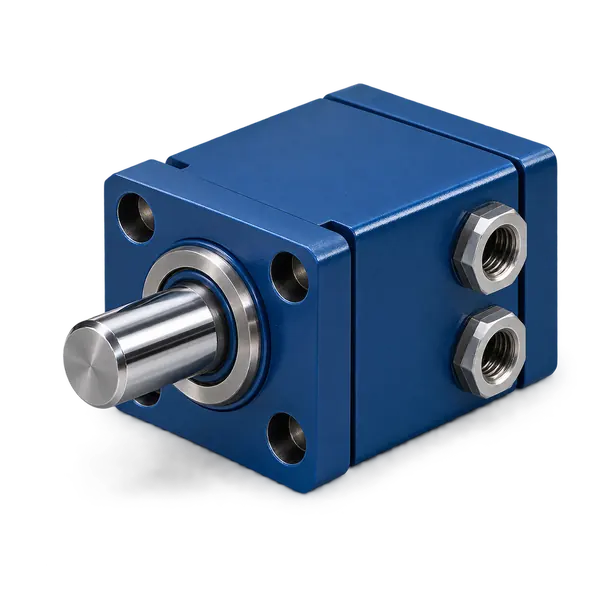

Блоковые гидроцилиндры
Для жёсткого монтажа на обработанную плиту или в корпус механизма.
Как выбрать тип гидроцилиндра
Информация в таблице представляет типовые конструктивные решения для подбора гидроцилиндра Общего обязательного диапазона диаметров, ходов и давлений для всех трёх типов нет. Характеристики конкретной модели подтверждаются спецификацией и монтажным чертежом.
01 · Малые габариты привода
Миниатюрные гидроцилиндры
Небольшой корпус и малые присоединения позволяют разместить гидропривод рядом с рабочим узлом. Цилиндр перемещает упор, каретку или толкатель; направляющие механизма воспринимают поперечные нагрузки. Круглый корпус — одно из распространённых исполнений миниатюрного цилиндра.
Размеры: Сравнивают диаметр корпуса, длину в сложенном состоянии, ход и место для фитингов. Малый диаметр поршня не равен наружному диаметру корпуса.
Действие: Для управляемого выдвижения и возврата применяют двустороннее действие. Иные варианты согласуются по конструкции.
Рабочий режим: Давление и продолжительность включения проверяют совместно. У некоторых микросерий максимальное давление допускается лишь кратковременно.
Пример микросерии Bansbach: поршни Ø13, 16, 19 и 24 мм; ходы 30–250 мм в зависимости от типоразмера. Указанные 200 бар ограничены режимом максимум 10 секунд и ПВ 15%. Эти значения относятся к этой серии.
Крепления: Резьбовой носик с гайкой, проушина или предусмотренные конструкцией отверстия. Соединение штока согласуют с направляемым механизмом.
На иллюстрации показан обобщённый круглый миниатюрный цилиндр. Форма изображения не задаёт давление или размеры конкретной микросерии.

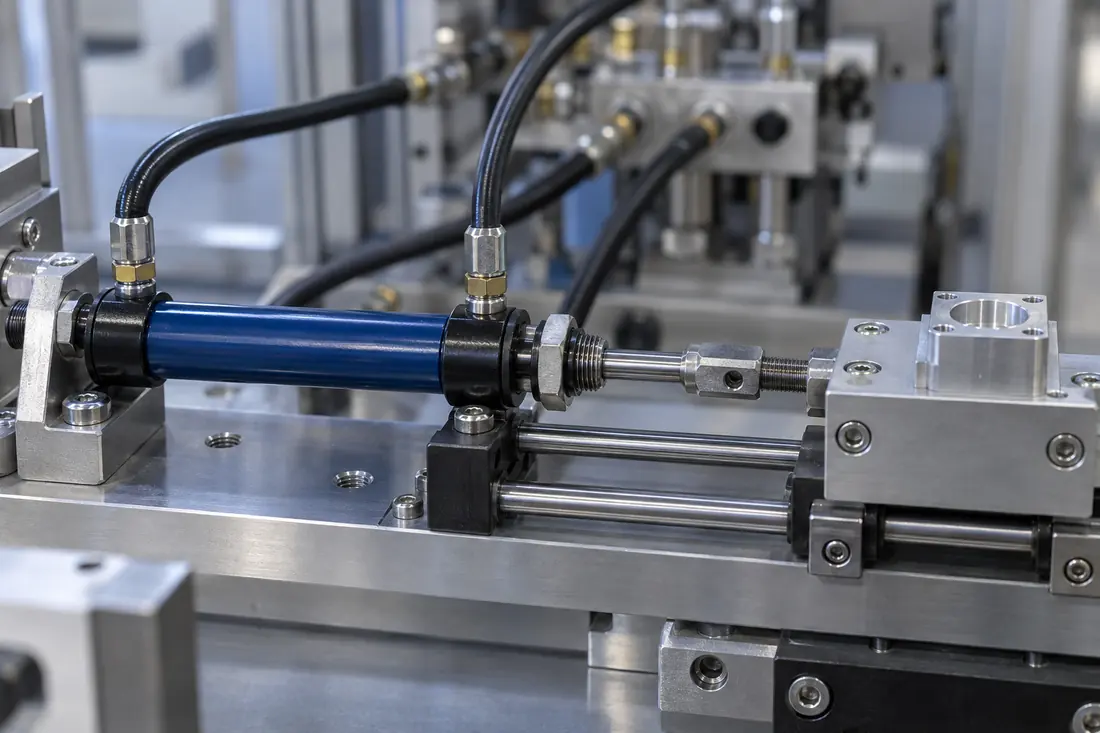

Миниатюрный цилиндр установлен на кронштейне и перемещает каретку по линейным направляющим.
Где применяется
Подача детали к сборочной позиции, перемещение небольшого ползуна, выдвижение упора, работа испытательной оснастки.
02 · Уменьшенная монтажная длина
Компактные гидроцилиндры
Укороченный корпус позволяет разместить привод под поперечиной пресса, внутри сборочной машины или рядом с инструментом. Компактность оценивают по полной монтажной длине с креплением и штоком. Корпус может быть круглым, фланцевым или прямоугольным.
Размеры: Ход задаётся рабочей операцией. Проверяются длина при втянутом и выдвинутом штоке, поперечный габарит и высота присоединений.
Действие: Двустороннее — для гидравлического возврата; одностороннее с внешним или пружинным возвратом — в предусмотренных исполнениях.
Усилие и давление: Диаметр поршня, диаметр штока и рабочее давление выбирают совместно по требуемой силе и конструкции. Короткий корпус не определяет класс давления.
У компактного привода уменьшение осевой длины может сопровождаться увеличением ширины. Для первичного подбора передайте доступный объём установки и требуемый ход; допустимое сочетание размеров определяется выбранным исполнением.
Крепления: Фланец, сквозные или резьбовые отверстия. Для инструмента с боковыми усилиями предусматривают отдельные направляющие.
Встроенное торможение нельзя считать обязательным. Скорость подхода к упору и замедление согласуют по рабочему циклу.

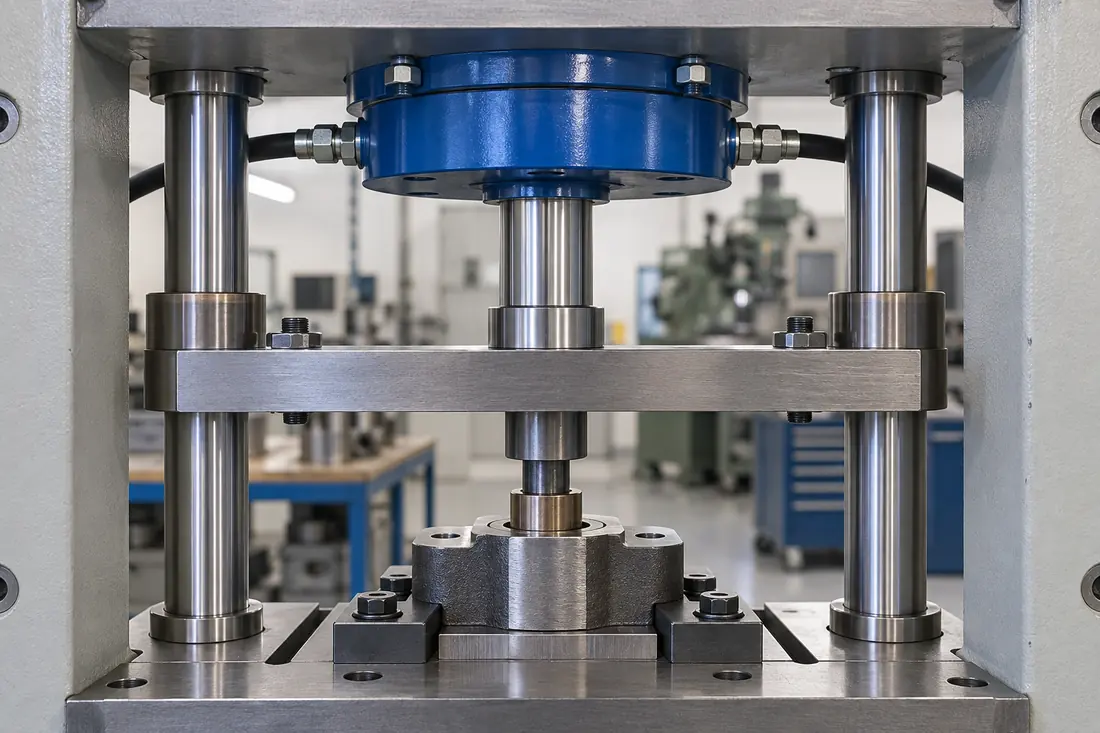

Низкопрофильный компактный цилиндр закреплён под поперечиной пресса и приводит направляемую плиту с инструментом.
Где применяется
Запрессовка втулок и вставок, короткий прижим, выталкивание детали, вспомогательные операции в сборочной оснастке.
03 · Прямоугольный корпус для оснастки
Блоковые гидроцилиндры
Корпус в форме блока удобно базировать по плоским поверхностям и крепить рядом с рабочей зоной. Масло подводится через резьбовые порты либо каналы монтажной плиты с уплотнением стыка. Цилиндр приводит зажимную колодку, упор, ползун или выталкиватель.
Размеры: Проверяют габариты блока, отверстия, ход, выход штока, опорные поверхности и положение каналов.
Действие: Двустороннее или одностороннее с пружинным возвратом — по серии. Способ возврата влияет на схему управления.
Давление: Подтверждается конкретной серией. Например, двусторонние Römheld B 1.5094 имеют максимальное рабочее давление 500 бар; это не общий предел всех блоковых цилиндров.
В блоковой конструкции важна передача реакции на оснастку. В зависимости от монтажа требуются опорный уступ, паз или иное предусмотренное конструкцией базирование. Одних крепёжных отверстий недостаточно для вывода о допустимой нагрузке.
Крепления: Сквозные или резьбовые отверстия, опорные поверхности и элементы базирования. Для плитного подвода масла согласуют каналы и уплотнения.
Контроль положения и плитный подвод доступны в предусмотренных исполнениях. Обычный круглый шток не обеспечивает защиту от проворота.

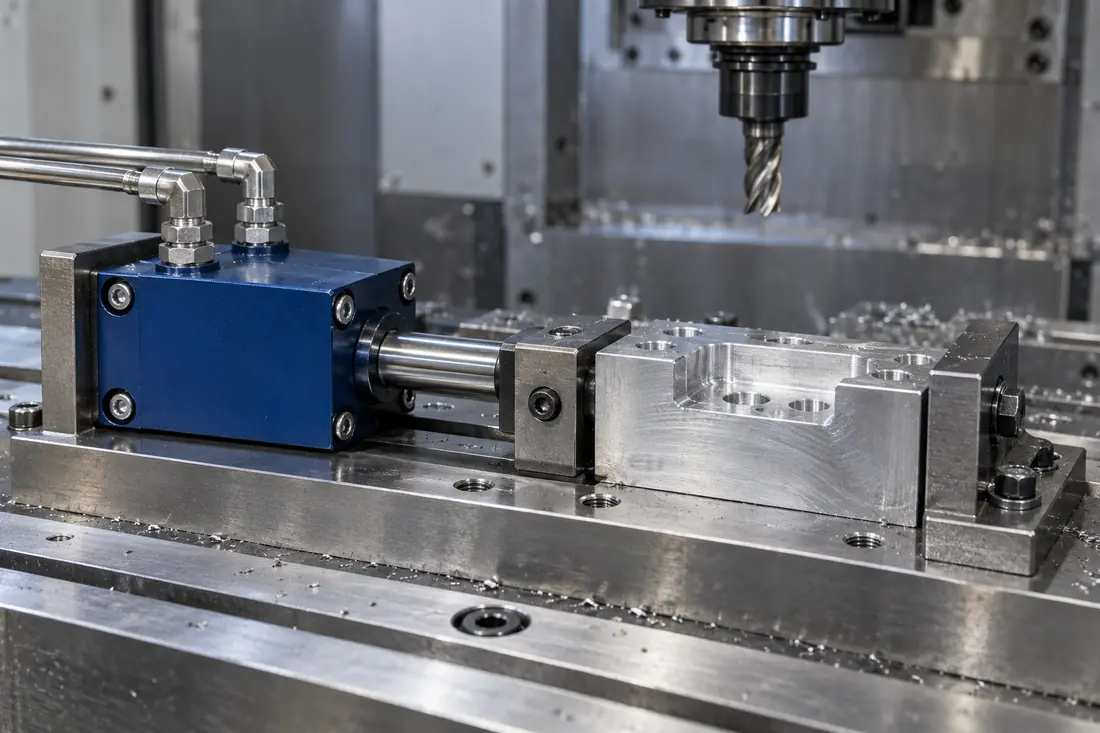

Блоковый гидроцилиндр перемещает зажимную колодку; деталь опирается на неподвижный упор станочной оснастки.
Где применяется
Зажим заготовки на станке, перемещение упоров, выталкивание, клёпка и короткоходовые силовые операции.
Предлагаемый типовой ряд
Ниже предложен типовой ряд моделей гидроцилиндров Pnevmolux. Обозначения моделей условные; диапазоны не означают, что доступны любые сочетания размеров. Рабочее давление, диаметр штока, ход и опции подтверждаются в спецификации конкретного изделия.
Примеры размеров и усилий гидроцилиндров
Размеры указаны в следующем порядке: диаметр поршня х диаметр штока × ход штока. Теоретические усилия рассчитаны для цилиндра двустороннего действия без трения и противодавления. Это расчётные примеры для подбора, а не подтверждённые артикулы.
Пример обозначения: GDF 32x320 W140
Серия
GDF 16×50.....W70
Размер D/d × S, мм
16/10 × 50
Давление, бар
70
Выдвижение / втягивание, кН
1,41 / 0,86
Серия
GDF 25×50.....W140
Размер D/d × S, мм
25/12 × 50
Давление, бар
140
Выдвижение / втягивание, кН
6,87 / 5,29
Серия
PLX-HC-CP160
Размер D/d × S, мм
40/20 × 20
Давление, бар
160
Выдвижение / втягивание, кН
20,11 / 15,08
Серия
PLX-HC-CP160
Размер D/d × S, мм
63/36 × 50
Давление, бар
160
Выдвижение / втягивание, кН
49,88 / 33,59
Серия
GCB-H/F 40×25...
Размер D/d × S, мм
40/25 × 25
Давление, бар
250
Выдвижение / втягивание, кН
31,42 / 19,14
Серия
GCB-H/F 50×50...W500
Размер D/d × S, мм
50/32 × 50
Давление, бар
500
Выдвижение / втягивание, кН
98,17 / 57,96
Fвыд = p × π × D² / 40 000; Fвт = p × π × (D² − d²) / 40 000. Здесь p — бар, D и d — мм, F — кН. Допустимая нагрузка механизма определяется с учётом устойчивости штока, креплений и рабочего цикла.
Опции и исполнения
Доступность и совместимость опций подтверждаются для выбранной конструкции. Иконки поясняют назначение опций.

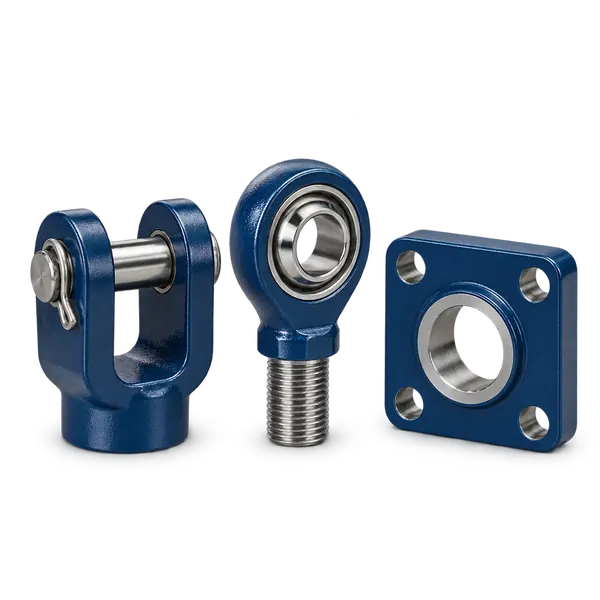

Крепления и шток
Резьбовой монтаж, фланец, отверстия и соединение штока выбираются по кинематике. Нагрузка должна передаваться через предусмотренные опорные поверхности.
Все три типа; набор креплений зависит от конструкции.
Подвод масла

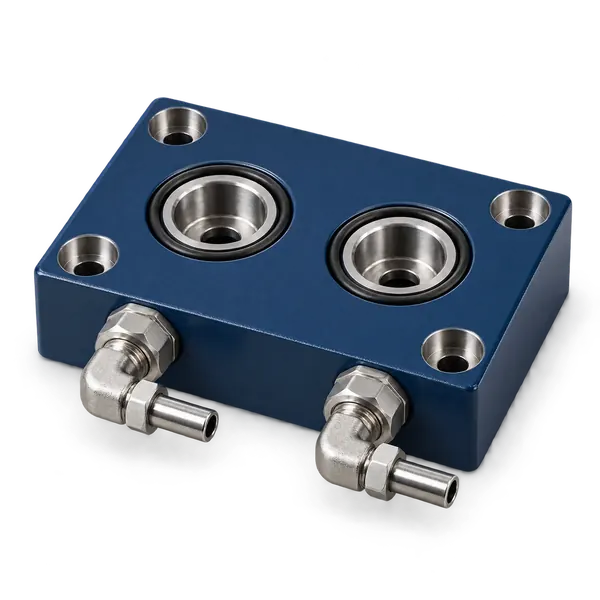

Резьбовые порты либо подвод через монтажную плиту. Для стыка с плитой согласуют каналы, уплотнительные кольца и точность опорной поверхности.
Порты — по модели; плитный подвод особенно удобен для блоковых.
Контроль положения
Внешние датчики крайних положений либо встроенные решения. Магнитный датчик требует совместимого корпуса и поршня. Тип сигнала выбирают под систему управления.
Все три типа при наличии места и подходящего исполнения.

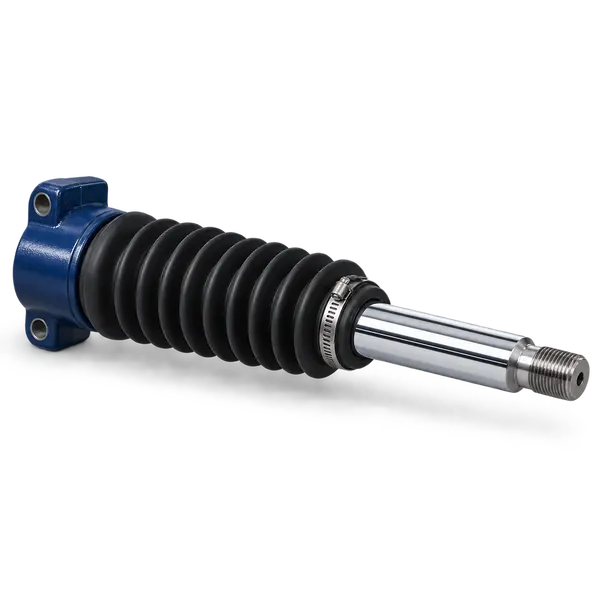

Защита штока
Скребок, покрытие и защитный чехол подбираются под загрязнение. Чехол требует дополнительного места и должен допускать полный рабочий ход.
По среде; особенно при стружке, абразиве и брызгах.

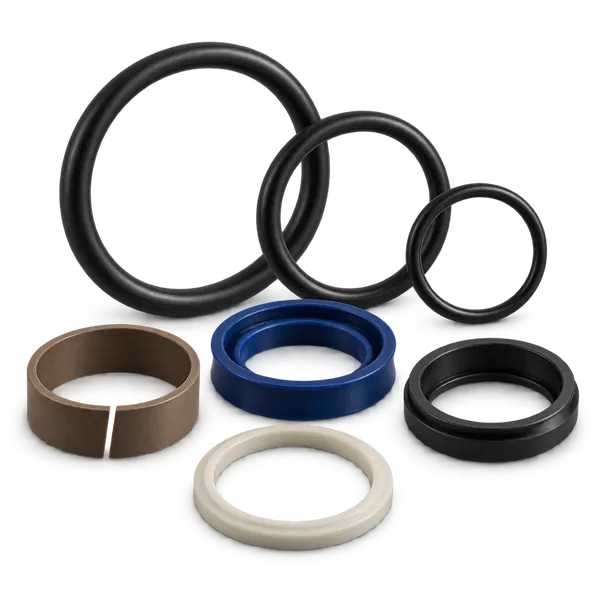

Материалы и уплотнения
Материал корпуса, покрытие штока и уплотнения согласуют с жидкостью и температурой. NBR и FKM не взаимозаменяемы для любых условий.
Все три типа; температурный предел задаёт конкретная модель.
Размеры по заданию

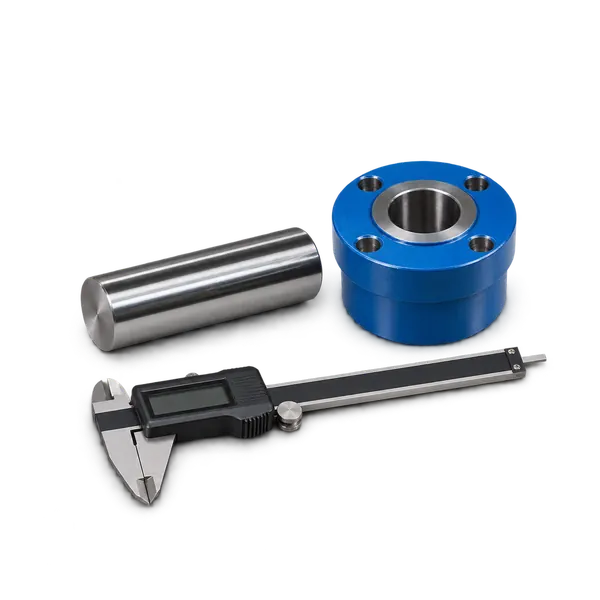

Ход, резьбы, расположение портов и установочные размеры уточняются по чертежу. Для замены аналога проверяют оба крайних положения и полный рабочий цикл.
Все три типа по техническому заданию.
Что нужно для подбора гидравлического цилиндра
Отправьте описание задачи, чертёж, эскиз или фотографии заменяемого цилиндра.
01 Задача и нагрузка
Укажите назначение, усилие в обоих направлениях, направление установки, массу и наличие боковой нагрузки.
02 Ход и пространство
Передайте ход, монтажную длину, доступную ширину и высоту, чертёж креплений и положение портов.
03 Гидросистема и цикл
Нужны рабочее и пиковое давление, расход, скорость, частота циклов, удержание нагрузки и схема управления.
04 Среда и комплектность
Укажите рабочую жидкость, температуру, загрязнение, требуемые датчики, защиту штока и количество изделий.
Подберём цилиндр под ваш механизм
Пришлите исходные данные для выбора конструкции, размеров и комплектации.
Ответы на вопросы
Чем миниатюрный гидроцилиндр отличается от компактного?
Миниатюрность относится к малым размерам привода в целом. Компактность — прежде всего к небольшой монтажной длине. Универсальной границы по диаметру между ними нет.
Может ли блоковый цилиндр быть компактным?
Да. Блоковый — признак формы и монтажа корпуса, компактный — соотношения габаритов и требуемого перемещения. На этой странице тип выбирается по главной задаче установки.
Можно ли нагружать шток гидроцилиндра поперёк его движения?
Допустимая боковая нагрузка ограничена конструкцией. Для каретки, прижима или инструмента обычно предусматривают направляющие; цилиндр передаёт преимущественно осевое усилие.
Как подтвердить замену имеющегося гидроцилиндра?
Нужны чертёж и режим работы. Сравнивают размеры, ход, силы в обе стороны, давление, крепления, порты, материалы и сигналы датчиков. Совпадения диаметра и хода недостаточно.
