Миниатюрные гидравлические цилиндры

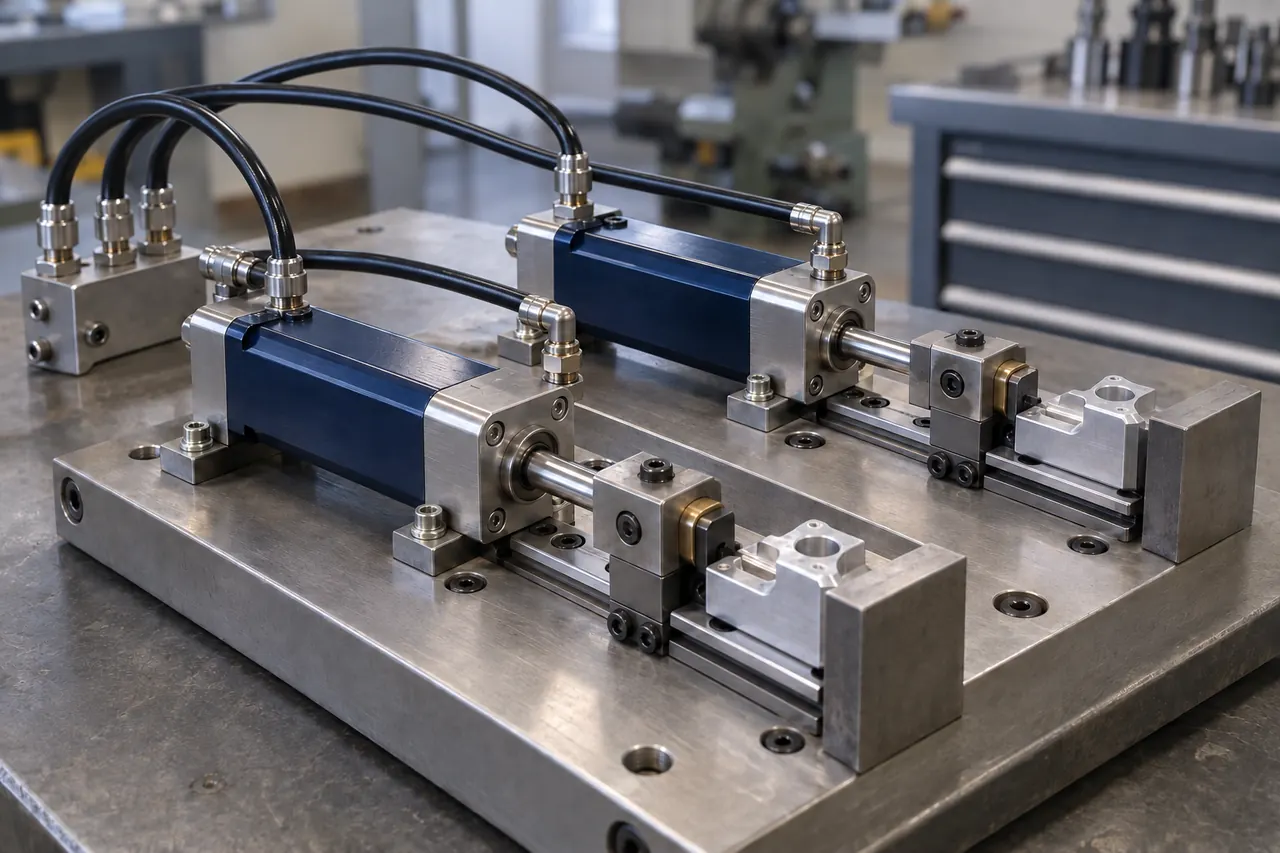

Пример применения: два миниатюрных гидроцилиндра перемещают направляемые зажимные губки на небольшой сборочной оснастке. Направляющие воспринимают боковые нагрузки, штоки передают осевое усилие. Иллюстрация показывает принцип компоновки; исполнение изделия определяется чертежом.

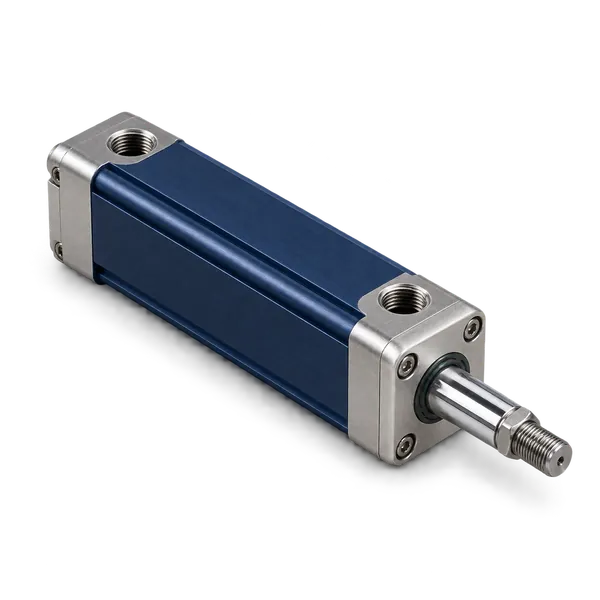

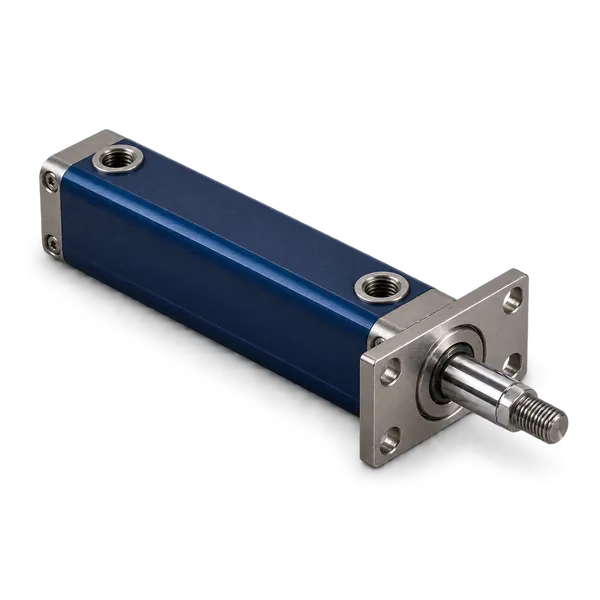

Миниатюрный гидроцилиндр превращает давление масла в линейное движение штока. В предлагаемом ряду основной признак миниатюрности — малый диаметр поршня и небольшое поперечное сечение корпуса. Диаметр поршня не равен наружному размеру изделия: при подборе нужно учитывать крышки, крепления, штуцеры и место для шлангов.

Типовое исполнение — поршневой гидроцилиндр двустороннего действия с одним штоком. Корпус и крышки рассчитаны на выбранное давление; шток имеет износостойкую рабочую поверхность. В узел уплотнения входят направляющая, уплотнение штока и грязесъёмник. Материалы корпуса и уплотнений выбирают по нагрузке, жидкости и условиям эксплуатации. Для круглого исполнения GDF - гильза и торцевые крышки имеют цилиндрическую форму; крепление выбирают под компоновку узла.

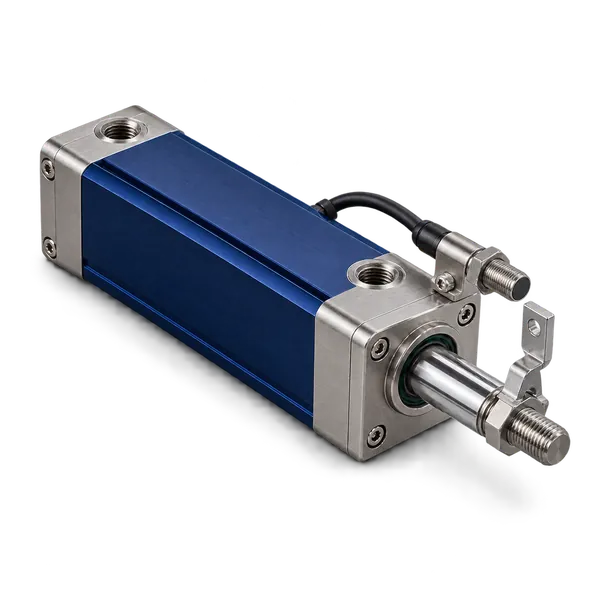

Внешний датчик определяет достижение заданного положения по метке на подвижном элементе. На иллюстрации показан индуктивный датчик. Магнитный поршень и совместимые датчики предусматриваются отдельным исполнением.

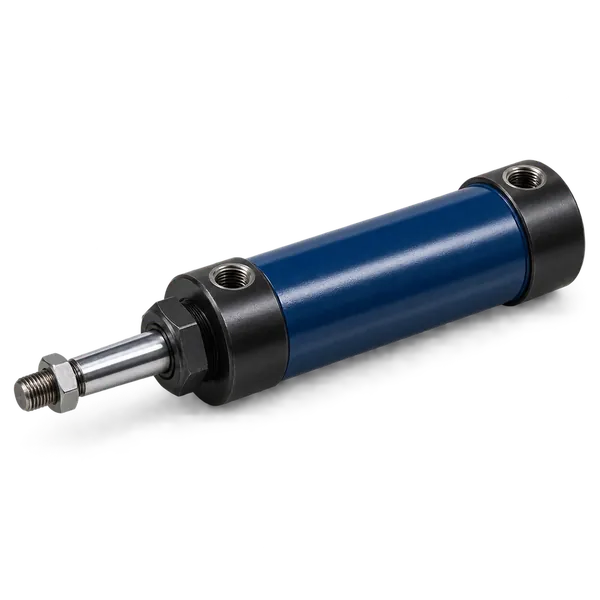

Круглый корпус как вариант миниатюрного гидроцилиндра

Круглый миниатюрный гидроцилиндр — поршневой привод с узкой цилиндрической гильзой. Он относится к миниатюрным цилиндрам по малому диаметру поршня и поперечному габариту. Круглый корпус является конструктивным исполнением, которое можно сочетать с разными креплениями и контролем положения.

Исполнение GDF удобно, когда между соседними деталями оснастки остаётся узкое пространство, а вдоль оси есть место для корпуса и хода. Оно перемещает упоры, толкатели и небольшие каретки в сборочных приспособлениях, автоматических линиях и испытательных устройствах.

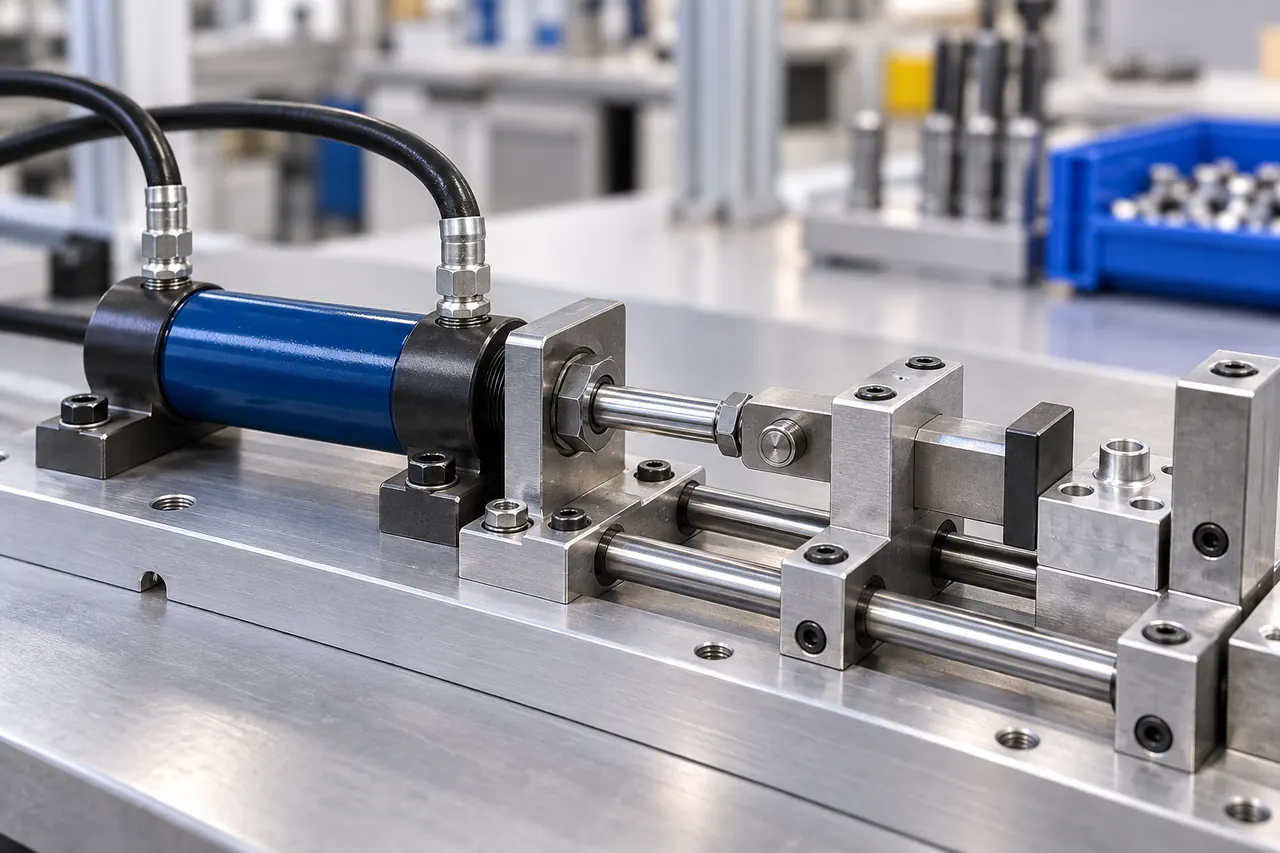

Пример применения круглого миниатюрного цилиндра: шток через шарнир соединён с кареткой на двух направляющих. Два шланга подают масло в разные полости, передняя резьбовая шейка закреплена в кронштейне. Изображение иллюстрирует компоновку, а не чертёж конкретного типоразмера.

В типовом исполнении масло поочерёдно поступает в поршневую и штоковую полости, обеспечивая движение в обе стороны. При одинаковых D, d и давлении круглая форма корпуса не меняет расчётное усилие.

Наружный диаметр корпуса больше диаметра поршня. В монтажный габарит входят крышки, крепления и штуцеры; для шлангов нужен свободный изгиб. Боковую нагрузку и момент воспринимают направляющие механизма.

Предлагаются конфигурации GDF ......W70 и GDF ......W140 с девятью сочетаниями диаметра поршня D и штока d. Это варианты для подбора; допустимое давление, ходы, и присоединения конкретного цилиндра подтверждаются расчётом и согласованным эскизом.

Каждая строка предусматривает два исполнения по давлению. Усилия теоретические, без трения и противодавления. Очень короткие ходы штока требуют проверки размещения портов и датчиков.

Для исполнения GDF согласуются конец штока, положение резьбовых портов, материалы уплотнений и защита рабочей поверхности. Внешние датчики могут контролировать метку на каретке. Датчик на корпусе требует совместимой гильзы и магнитного поршня; наличие круглого корпуса само по себе не означает магнитное исполнение.

Модель GDF 32x50.A.W140

Пример заказа: круглый корпус GDF, исполнение до 140 бар, поршень 32 мм, шток 16 мм, ход 50 мм, двустороннее действие, резьбовая монтажная шейка T, резьбовые порты P, без датчиков S0. Теоретическое усилие: 11.3 кН при выдвижении и 8.4 кН при втягивании.

Резьбовые порты или подвод через монтажную плиту. Резьбу, уплотнение соединения и проходное сечение выбирают под расход и рабочее давление. Для круглого исполнения R базовый вариант — резьбовые порты в крышках; плитный подвод требует отдельного согласования.

Двусторонний шток или одностороннее действие с возвратом пружиной — по техническому заданию. Для пружинного исполнения усилие уменьшается на сопротивление пружины; основная таблица относится к двустороннему действию.

Приложение дозированного осевого усилия к образцам и небольшим узлам; точность задаётся всей системой измерения и управления.

GDF 16×25.D.A.C.W70

Для цилиндра 16 мм при 70 бар расчётное усилие составляет 1,4 кН при выдвижении и 0.9 кН при втягивании. Ход 25 мм задаёт перемещение, но сам по себе не увеличивает усилие.

Расшифровка

Миниатюрный гидроцилиндр Pnevmolux, исполнение до 70 бар. Круглый корпус.

Диаметр поршня 16 мм

Ход штока 25 мм

D - двустороннее действие, односторонний шток

А — резьбовая шейка с гайкой (на передней крышке); B — передний фланец; С — задняя проушина.

Опции: --- — без датчиков; S1 - один датчик; S2 — два датчика.

Сообщите рабочее и максимальное давление, расход, противодавление, марку жидкости и температуру. Для плавного малого хода важны дозирование расхода и удаление воздуха.

Укажите датчики, условия загрязнения, требования к защите и количеству изделий. Итоговые характеристики, цена и срок изготовления определяются по согласованному исполнению.

Пришлите чертёж узла или заполненное техническое задание. Подбор начинают с усилия, хода и давления, затем согласуют габариты, крепления и комплектацию.
