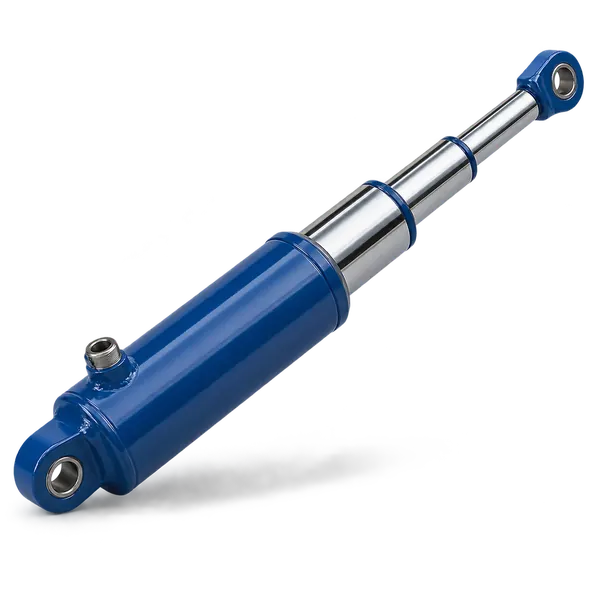

Телескопические гидроцилиндры
Большой ход при ограниченной монтажной длине
Конфигурируемые многоступенчатые цилиндры для подъёма, опрокидывания и выталкивания. Подбираем схему действия, число ступеней, рабочий ход и крепления по техническому заданию.
Москва · более 25 лет производства

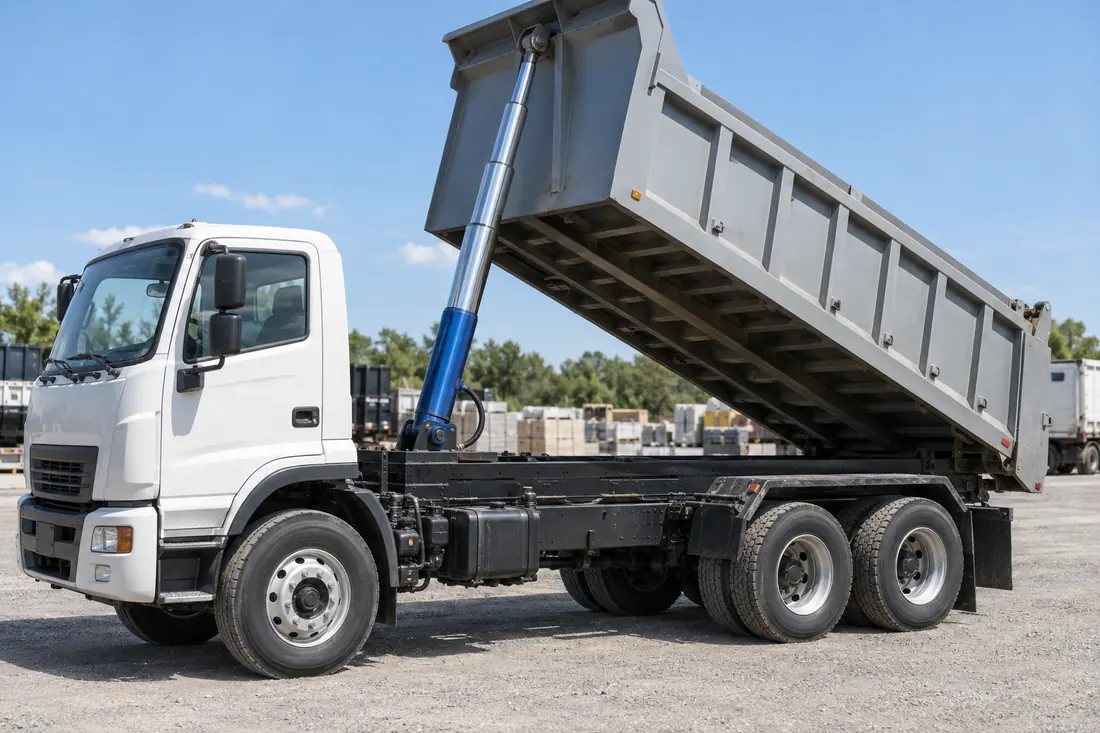

Пример применения — телескопический цилиндр поднимает кузов самосвала. Иллюстрация назначения, созданная для раздела.
Наружный корпус и вложенные выдвижные ступени уменьшающегося диаметра.
Как устроен телескопический гидроцилиндр
Внутри наружного корпуса расположены вложенные подвижные ступени. При выдвижении они увеличивают общую длину цилиндра, обеспечивая большой ход при сравнительно небольшой длине в сложенном состоянии. Конструкция, последовательность движения и гидравлические площади ступеней определяются исполнением.
Телескопический гидроцилиндр - компактность в сложенном виде
Цилиндр вписывается в механизм, где ограничено место под привод с большим ходом.
Конфигурация телескопического гидроцилиндра под задачу
Число ступеней, возврат, порты и крепления согласуются с кинематикой оборудования.
Расчёт телескопического гидроцилиндра по ступеням
Усилие и скорость проверяются на каждом участке перемещения.
Основные параметры телескопических гидроцилиндров
Изделие
Конфигурируемое; окончательные характеристики — по ТЗ и согласованному чертежу.
Схема действия телескопических гидроцилиндров
Односторонняя, двусторонняя или комбинированная.
Число ступеней гидроцилиндра
По расчёту хода и габаритов; считают подвижные ступени без наружного корпуса.
Размеры гидроцилиндра
Общий ход S, длины Lmin и Lmax, наружный диаметр и присоединительные размеры.
Гидравлика
Рабочее и пиковое давление, расход, усилия и скорости на всех ступенях.
Монтаж телескопических гидроцилиндров
Положение установки, крепления, углы поворота и условия работы — по ТЗ.
Конфигурации телескопических гидроцилиндров по техническому заданию
Предлагаются три базовые конфигурации. Фиксированные артикулы и универсальные диапазоны давления или хода не задаются: параметры каждого изделия определяются расчётом и техническим заданием.
Конфигурация
Одностороннего действия
Выдвижение
Давлением жидкости
Возврат
Под действием нагрузки или внешней силы
Назначение
Подъём и опрокидывание с обеспеченным возвратом
Конфигурация
Двустороннего действия
Выдвижение
Давлением жидкости
Возврат
Давлением жидкости
Назначение
Выталкивание и горизонтальные механизмы с принудительным возвратом
Конфигурация
Комбинированного действия
Выдвижение
По согласованной схеме
Возврат
Гидравлический возврат на части хода; далее внешняя сила
Назначение
Механизмы, которым нужен принудительный возврат на отдельном участке
Габариты и данные для расчёта телескопических гидроцилиндров
Длина в сложенном состоянии не равна общему ходу, делённому на число ступеней: нужны перекрытия направляющих, уплотнения и место для креплений. Монтажные базы следует показать на эскизе.
Параметр
Общий ход S
Что указать в ТЗ
Требуемое перемещение между конечными положениями
Что проверяется
Сумма рабочих ходов подвижных ступеней
Параметр
Длины Lmin и Lmax
Что указать в ТЗ
Размеры между одними и теми же монтажными базами
Что проверяется
Для осевого размера Lmax = Lmin + S
Параметр
Габарит корпуса
Что указать в ТЗ
Допустимый диаметр, длина, место для портов
Что проверяется
Зазоры до рамы и соседних деталей во всём ходе
Параметр
Крепления
Что указать в ТЗ
Тип, диаметры пальцев, ширина проушин, углы
Что проверяется
Передача усилия и свободный поворот без перекоса
Параметр
Нагрузка по ходу
Что указать в ТЗ
Силы, масса, центр тяжести и геометрия механизма
Что проверяется
Максимальная требуемая сила на каждом участке
Параметр
Давление и расход
Что указать в ТЗ
Рабочие значения, пики и режим управления
Что проверяется
Усилие, скорость, время цикла и возврат
Как меняются усилие и скорость телескопического гидроцилиндра
Условный пример для объяснения работы: три последовательно выдвигаемые ступени, ход каждой 600 мм, давление на активной площади 160 бар, расход 30 л/мин. Эффективные диаметры 120, 95 и 70 мм заданы только для расчёта; это не типоразмеры предлагаемого изделия.
Ступень / Dэфф, мм
1 / 120
Ход ступени, мм
600
Усилие, кН
180,96
Скорость, мм/с
44,21
Ступень / Dэфф, мм
2 / 95
Ход ступени, мм
600
Усилие, кН
113,41
Скорость, мм/с
70,54
Ступень / Dэфф, мм
3 / 70
Ход ступени, мм
600
Усилие, кН
61,58
Скорость, мм/с
129,92
При одинаковом давлении меньшая активная площадь даёт меньшее усилие; при одинаковом расходе — большую скорость. В реальном механизме давление меняется с нагрузкой, а порядок работы ступеней зависит от конструкции и условий движения.
F = p × A / 10 000, где F — кН, p — бар, A — мм². v = Q × 1 000 000 / (60 × A), где v — мм/с, Q — л/мин. В примере A = π × Dэфф² / 4. Для втягивания двустороннего цилиндра используют его фактические активные площади.
Общий ход примера: 600 + 600 + 600 = 1800 мм. Расчёт идеализирован: без трения, потерь и противодавления. Усилие цилиндра не равно допустимой грузоподъёмности оборудования.
Где применяется телескопические гидроцилиндры
Самосвалы и прицепы
Подъём кузова при ограниченном месте на шасси. Усилие определяют по массе, центру тяжести и плечам сил во всём диапазоне углов.
Разгрузка и выталкивание
Длинный ход выталкивающей плиты в мусоровозах и перегрузочных прицепах. Для горизонтального движения обычно нужен гидравлический возврат.
Подъёмные платформы
Перемещение платформы с отдельными направляющими. Боковые усилия и опрокидывающий момент воспринимает конструкция оборудования.
Специальное оборудование
Большое перемещение при ограниченных габаритах привода. Последовательность движения и схема возврата согласуются для конкретного механизма.
Варианты креплений телескопических гидроцилиндров
Крепления передают осевую нагрузку и обеспечивают нужный поворот. Боковые усилия воспринимаются направляющими и рамой механизма.
Крепление
Проушины и пальцы
Способ установки
Шарнирное соединение концов
Типичная задача
Подъём и опрокидывание
Что проверить
Диаметры пальцев, ширина, углы поворота
Крепление
Цапфы
Способ установки
Опоры на корпусе цилиндра
Типичная задача
Фронтальная установка на самосвале
Что проверить
Положение оси и зазоры при наклоне
Крепление
Сферические опоры
Способ установки
Шарнир с допустимым углом отклонения
Типичная задача
Качающийся механизм
Что проверить
Угол, нагрузка на опору и смазка
Крепление
Специальные присоединения
Способ установки
Фланец или узел по чертежу
Типичная задача
Встраивание в существующее оборудование
Что проверить
Соосность, жёсткость и доступ к обслуживанию
Доступные опции и исполнения телескопических гидроцилиндров
Опции согласуются для выбранной конструкции. Их совместимость, влияние на габариты и доступность подтверждаются при подборе.

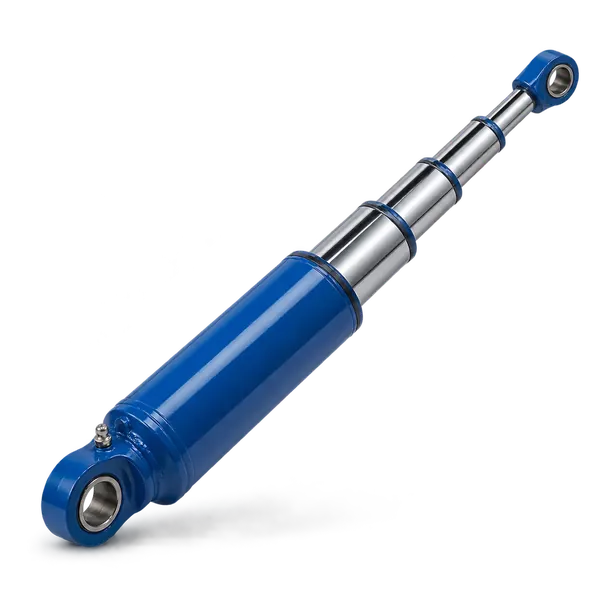

Число ступеней и ход
Согласуем количество ступеней и распределение ходов с монтажной длиной, нагрузкой и устойчивостью в выдвинутом положении.
Крепления
Проушины, цапфы, сферические опоры и специальные присоединения. Размеры и допустимые углы задаются монтажным чертежом.

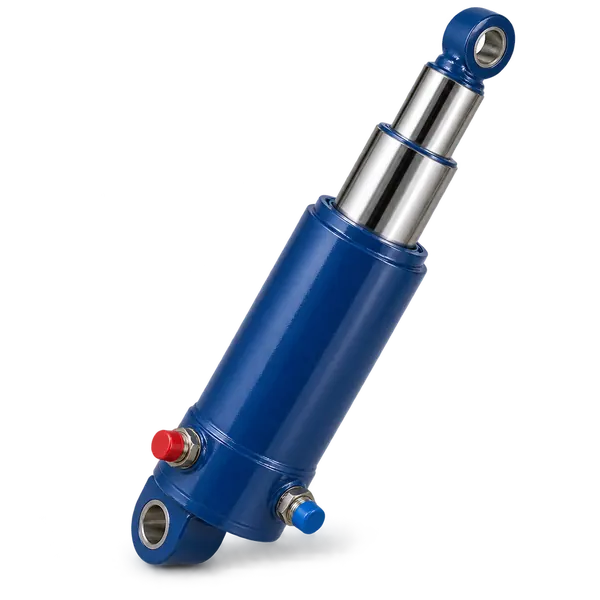

Схема действия и возврат
Одностороннее, двустороннее или комбинированное действие. Для гидравлического возврата проверяются усилие и подвод жидкости на всём нужном ходе.

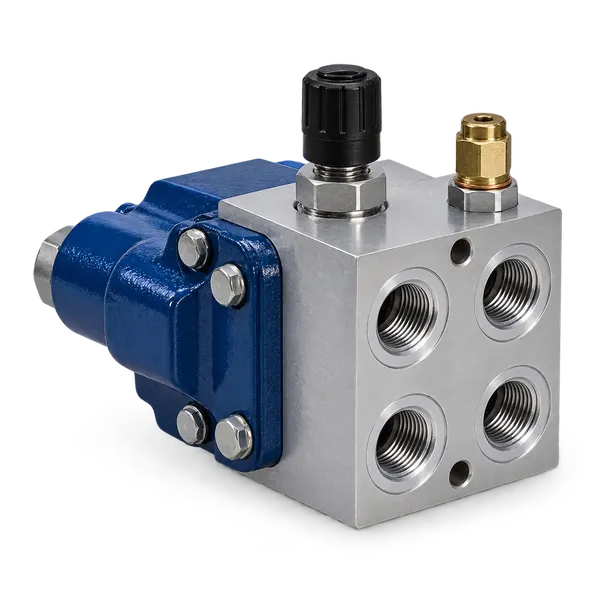

Гидроаппаратура
Согласуем клапаны управления движением и опусканием с нагрузкой и гидросхемой машины. Комплектация и место установки определяются проектом.

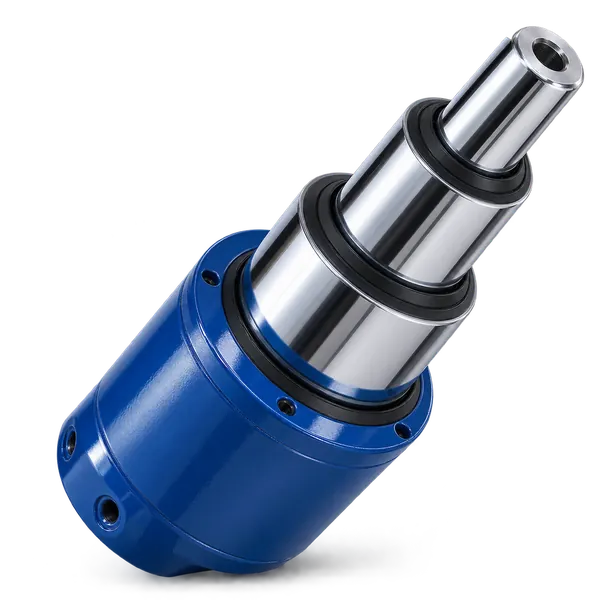

Поверхности и грязезащита
Покрытия ступеней и грязесъёмники подбираются с учётом коррозии, пыли и абразива. Требования к рабочим поверхностям фиксируются в спецификации.

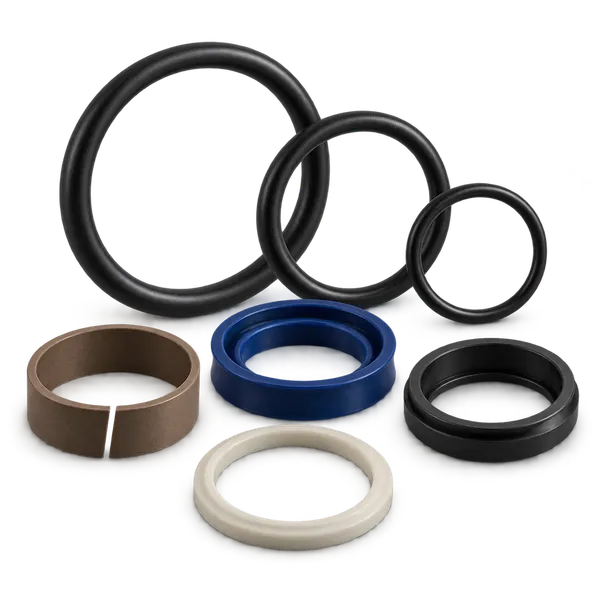

Уплотнения и рабочая среда
Материалы уплотнений выбираются по жидкости, температуре, давлению и скорости. Температурный диапазон подтверждается для всего изделия.

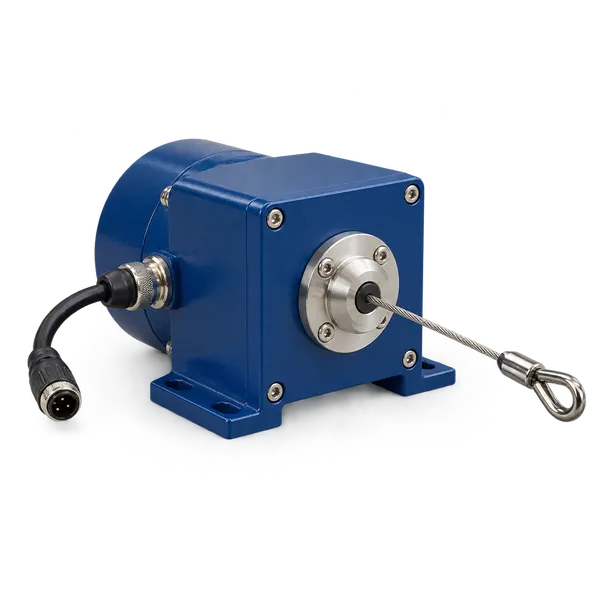

Контроль положения
По ТЗ — концевой контроль или внешняя система измерения хода. Возможность установки датчика и его защита проверяются для выбранной телескопической конструкции.
Габариты и присоединения
Нестандартная монтажная длина, расположение портов и присоединительные размеры — по согласованному чертежу с проверкой доступного пространства.
Что нужно для подбора телескопического гидроцилиндра
Передайте техническое задание, схему механизма или данные заменяемого цилиндра. Подбор завершается согласованием спецификации и монтажного чертежа.
01 Задача и нагрузка
Опишите оборудование, рабочее движение, массу и центр тяжести нагрузки. Для рычажного механизма приложите схему с размерами и углами; для прямого перемещения — требуемое усилие по ходу.
02 Ход и монтаж
Укажите S, Lmin, Lmax между выбранными базами, ограничения диаметра, крепления, ориентацию и направляющие. Приложите чертёж либо фотографии с размерами.
03 Гидравлика и цикл
Укажите давление, пики, расход, время выдвижения и возврата, частоту циклов, способ опускания и требования к удержанию нагрузки.
04 Среда и комплектация
Укажите жидкость, температуру, загрязнения, защиту поверхностей, датчики, количество изделий и необходимость замены существующего цилиндра.
Подберём цилиндр для вашего оборудования
Пришлите задачу, ход, монтажную длину и схему нагрузки.
Связаться с Pnevmolux
К письму можно приложить чертёж, эскиз и фотографии.
Ответы на вопросы
Почему телескопические гидроцилиндры подбираются по ТЗ?
Нужны связанные между собой параметры: ход, монтажная длина, ступени, нагрузка, гидравлика и крепления. Один типоразмер не описывает эту комбинацию.
Одинаково ли усилие на всём ходе телескопического гидроцилиндра?
Обычно нет. При смене активной ступени меняется площадь, а значит, при том же давлении меняется усилие. Проверка нужна для каждой ступени и положения нагрузки.
Всегда ли у телескопического гидроцилиндра выдвигается сначала самая большая ступень?
Такая последовательность характерна для обычной последовательной схемы. Её нельзя переносить на любое изделие: порядок и возможное совместное движение проверяют по конструкции и условиям работы.
Можно ли установить телескопический гидроцилиндр горизонтально?
Возможно при подходящем исполнении. Нужны расчёт опор и направляющих, проверка прогиба, смазки и возврата. Самотёчный возврат в горизонтальном положении обычно не обеспечивается.
Что определяет грузоподъёмность самосвала?
Не только усилие гидроцилиндра. Влияют положение центра тяжести, плечи сил, угол подъёма, рама и устойчивость машины. Нужен расчёт механизма во всём диапазоне движения.
