PNEVMOLUX · СЕРИЯ PLX-B
Защитные гофры для штоков цилиндров
Для пневматических и гидравлических цилиндров
Защитные гофры закрывают выдвигающийся шток цилиндра от пыли, грязи и брызг. Подходящая оболочка помогает уменьшить загрязнение рабочей поверхности штока и зоны уплотнений. Подберём конструкцию, материал и крепления под размеры цилиндра, рабочий цикл и условия на вашем оборудовании.
Зачем нужна защитная гофра (на примере пневматических и гидравлических цилиндров)?
- Гофра защищает от попадания внутрь цилиндра воды и пыли. Конечно, движение штока происходит через уплотнение, то есть, правильнее- гофра защащает уплотнения от агрессивного воздействия,
- Защитная гофра защищает шток от повреждений, то есть гофра значительно уменьшает вероятность механичского повреждения полированной поверхности щтока цилиндра,
-Защитная гофра уменьшает вероятность попадания персонала в зону движения штока.
Защитную гофру еще называют пыльник или защитный рукав. Используется гофра для защиты не только штока пневматических, гидравлических цилиндров, а так же любых линейных приводов и ШВП для которых требуется защита от пыли, влаги, масла, а так же механических повреждений. Существуют версии чехлов способных работать в агрессивной среде. Защитные гофры имеют различные варианты конструкции присоединения к исполнительному устройству. Также гофра может иметь молнию, которая позволяет очень быстро демонтировать гофру не разбирая весь узел привода. Демонтировать гофру может понадобится при ее поломке, а также для регламентной чистки узла привода. Возможность снять гофру с привода с помощью молнии значительно уменьшает затраты и время для проведения работ.

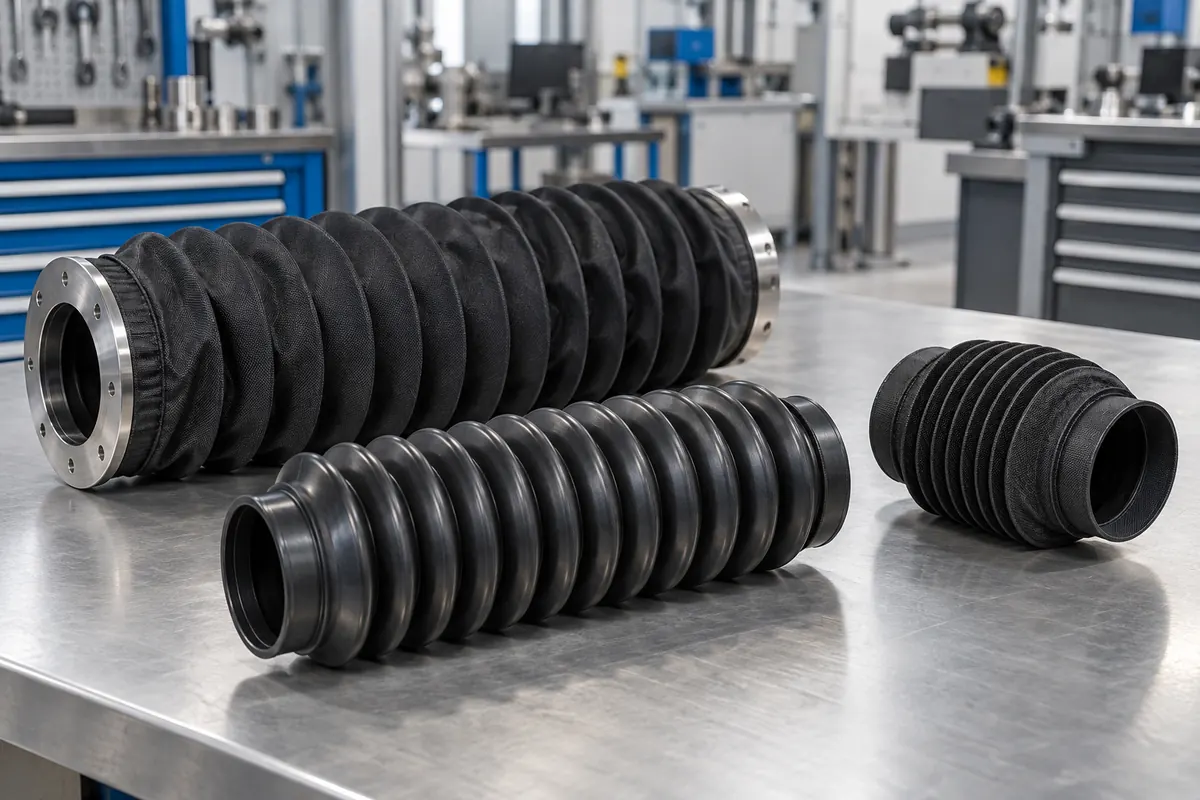

Защитные гофры разных конструкций для штоков цилиндров
Защитная гофра может иметь армированное исполнение. Армированый вариант -это конструкция, котрая создает жесткий коркас внутри гофры. При быстром втягивании , например штока пневмоцилиндра, внутри слкадок гофры создается разрежение , которое приводит к слипанию складок гофры. При выдвижении шотка эти складки могут не раскрыться, что приводит сильному растяжению соседних складок. В этой ситуации сокращается время эксплуатации гофры до ее выхода из строя. Чтобы этого избежать, гофры делают в армированном исполнении.
Защита штока привода, существенно увеличивает срок службы привода, поскольку именно штоковая часть уплотнений приводов, в большей степени подвержена износу из-за контакта с внешней средой.
Под размеры цилиндра
Учитываем диаметр штока, ход, присоединения и место для сложенной гофры.
Под рабочую среду
Подбираем материал для контакта с маслами, водой, пылью, моющими средствами и температурного режима.
Для нового и действующего оборудования
Предусматриваем обычный или разъёмный монтаж, воздухообмен и поддержку длинных гофр.
Модельный ряд защитных гофр
Диапазоны размеров приведены для предварительного подбора. Возможность сочетания диаметра, хода, материала и опций подтверждается после согласования чертежа. Обозначения серий относятся к предлагаемому модельному ряду Pnevmolux.
PLX-B-RB
Формованные эластомерные гофры
Универсальная защита штока
Шток Ø6–100 мм · ход 20–800 мм
PLX-B-FB
Сшивные тканевые гофры
Для индивидуальных размеров и длинных ходов
Шток Ø10–200 мм · ход 50–2 000 мм
PLX-B-WB
Сварные компактные гофры
Для компактных узлов автоматики
Шток Ø8–100 мм · ход 20–1 000 мм
PLX-B-HD
Усиленные армированные гофры
Для гидроцилиндров в тяжёлых условиях
Шток Ø25–250 мм · ход 100–3 000 мм
PLX-B-MB
Модульные секционные гофры
Длина из соединяемых секций
Шток Ø10–100 мм · ход 50–1 500 мм
PLX-B-RB
Формованные эластомерные гофры
Цельная формованная оболочка с округлыми складками и концевыми шейками. Подходит для обычных задач защиты штоков пневмоцилиндров и небольших гидроцилиндров от пыли, грязи и брызг.
Диаметр штока: 6–100 мм
Ход цилиндра: 20–800 мм
Материал. NBR, CR, EPDM или силикон по условиям эксплуатации.
Небольшое количество соединений и выбор материала под рабочую среду.
При подборе. Для монтажа через конец штока проверяют возможность снятия наконечника. При недостатке места отдельно согласуют длину сложенной гофры.
Возможные опции: V, FL, SS, LT, UV; другие исполнения по согласованию.
Упаковочная линия

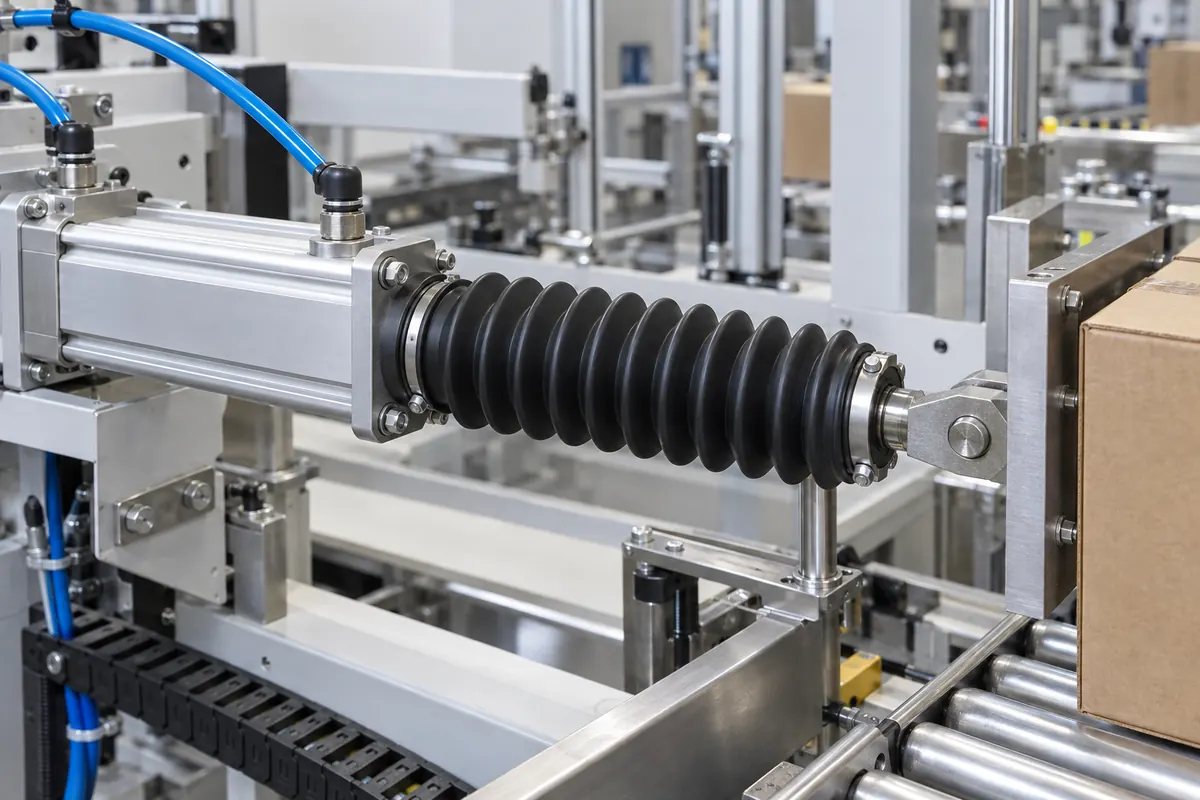

Формованная гофра закрывает шток пневмоцилиндра, который перемещает толкатель коробок.
PLX-B-FB
Сшивные тканевые гофры
Гофра из кольцевых элементов технической ткани с защитным покрытием, соединённых прошивкой. Конструкция удобна для нестандартных размеров, длинных ходов и модернизации существующего оборудования.
Диаметр штока: 10–200 мм
Ход цилиндра: 50–2 000 мм
Материал. Техническая ткань с эластомерным покрытием; тип покрытия и нити подбирают по среде.
Возможность продольного раскрытия, изготовления по образцу и добавления опорных элементов.
При подборе. Для защиты от жидкости согласуют обработку швов. Длинные горизонтальные гофры могут требовать поддержки от провисания.
Возможные опции: Z, G, R, TL, V, VR, HT, WS.
Деревообрабатывающее оборудование

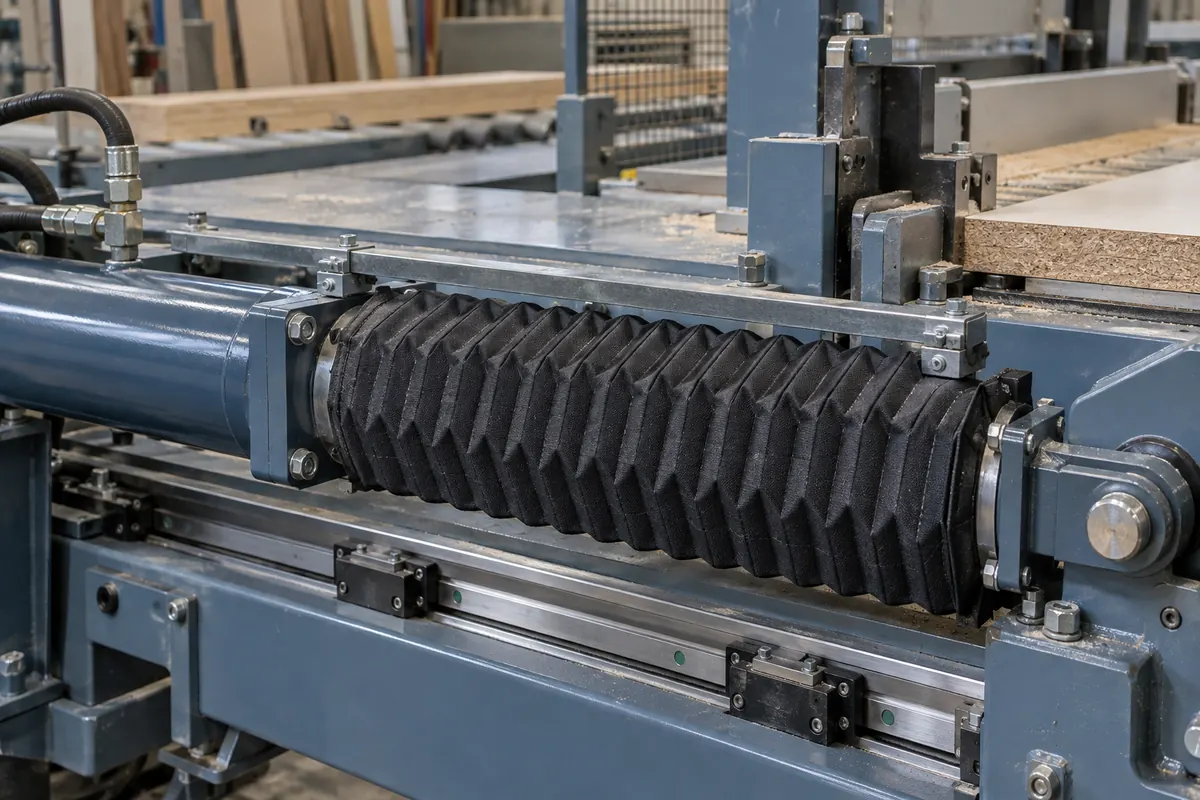

Сшивная гофра защищает шток привода упора от древесной пыли. Поддержка вдоль гофры ограничивает провисание.
PLX-B-WB
Сварные компактные гофры
Тонкие складки из полиуретановой плёнки или ткани с термосвариваемым покрытием соединяются без проколов от прошивки. Исполнение рассматривают для компактных механизмов и повторяющихся рабочих циклов.
Диаметр штока: 8–100 мм
Ход цилиндра: 20–1 000 мм
Материал. Полиуретановая плёнка или техническая ткань с подходящим термосвариваемым покрытием.
Аккуратная поверхность и возможность получить небольшую длину в сложенном состоянии.
При подборе. Допустимые скорость и частоту циклов подтверждают для конкретной геометрии. Для плотной оболочки предусматривают воздухообмен.
Возможные опции: V, VR, FL, HY, OEM; совместимость по конструкции.
Сборочные и упаковочные автоматы

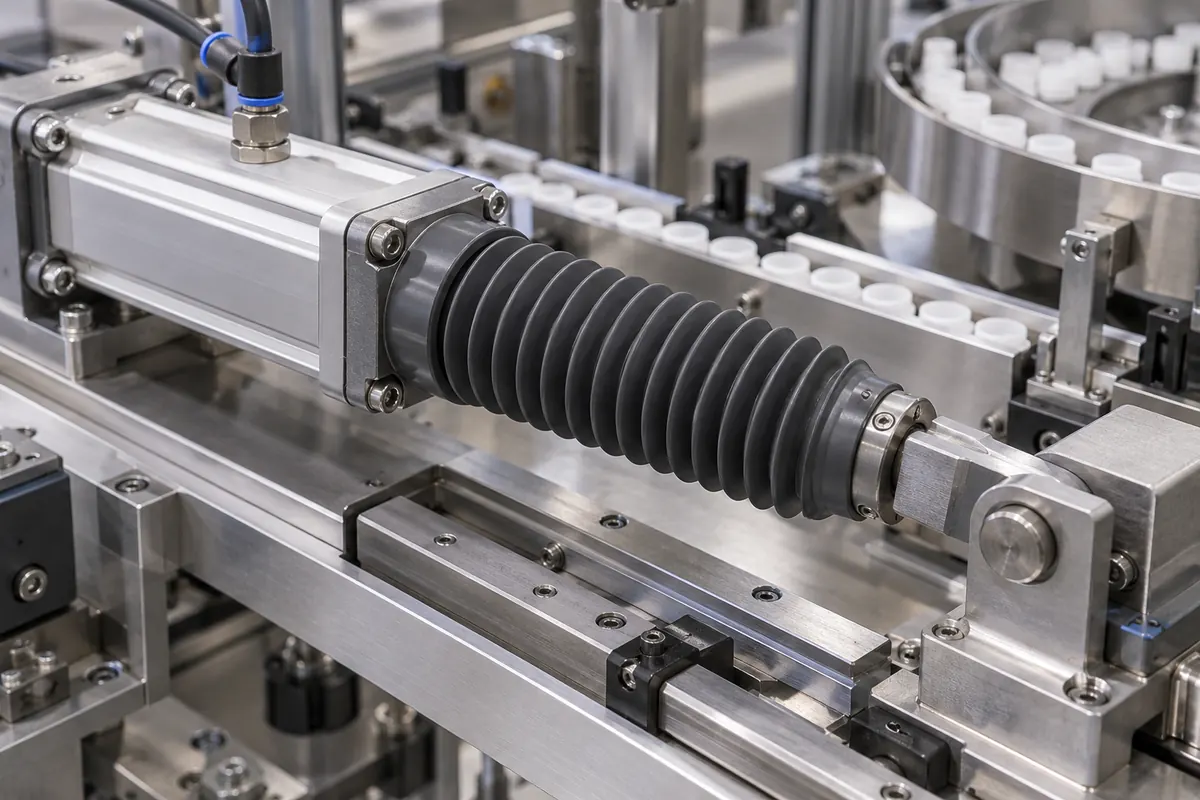

Компактная сварная гофра закрывает шток привода каретки в автомате сборки и подачи небольших деталей.
PLX-B-HD
Усиленные армированные гофры
Эластомерная оболочка с тканевым армированием для более интенсивного механического воздействия. Применяется на промышленном и мобильном оборудовании при наличии грязи и абразивной пыли.
Диаметр штока: 25–250 мм
Ход цилиндра: 100–3 000 мм
Материал. Армированный эластомер; состав покрытия и армирования подбирают под фактические воздействия.
Усиленные концы, дополнительные опорные элементы и наружное исполнение по запросу.
При подборе. Для горячей острой стружки, сильных ударов и сварочных брызг дополнительно рассматривают защитный экран. Усиленная гофра сама по себе не заменяет жёсткое ограждение.
Возможные опции: UV, LT, G, R, V, DR, SS, WS.
Приводы затворов и промышленное оборудование
Армированная гофра защищает шток гидроцилиндра затвора бункера на участке переработки минеральных материалов.
PLX-B-MB
Модульные секционные гофры
Защитная оболочка собирается из повторяющихся гофрированных секций, промежуточных соединителей и концевых адаптеров. Такое решение удобно для унификации нескольких цилиндров и подбора длины из стандартных элементов.
Диаметр штока: 10–100 мм
Ход цилиндра: 50–1 500 мм
Материал. Эластомерные секции и совместимые с ними соединительные элементы.
Единый принцип сборки для разных длин; возможность замены секции зависит от конструкции соединения.
При подборе. Промежуточные соединители увеличивают монтажный габарит. Проверяют размеры сложенной сборки и условия защиты каждого стыка.
Возможные опции: G, R, V, FL, OEM; по выбранной системе соединений.
Сборочные стенды и испытательные приспособления
Три секции гофры соединены в непрерывный кожух штока цилиндра, перемещающего каретку сборочного стенда.
Изображения показывают типовые варианты конструкции и применения. Фактическое исполнение определяется согласованным чертежом.
Дополнительные опции
Опции можно сочетать. Материал, продольный стык, швы, крепления и воздухообмен рассматриваются как единая система защиты.
Z
Разъёмный монтаж
Продольная молния с защитным клапаном или другое разъёмное соединение позволяют установить гофру без снятия наконечника штока. Защиту стыка от жидкости согласуют отдельно.

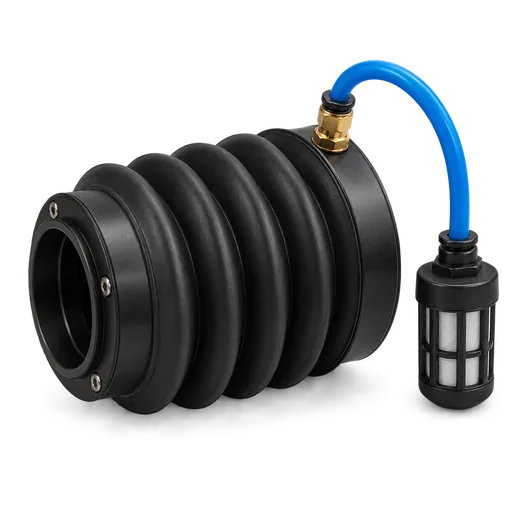

V · VR
Фильтрованный воздухообмен
V — сапун или воздушный фильтр для полости гофры. VR — трубка к фильтру в более чистой зоне. Воздухообмен помогает избежать раздувания и схлопывания оболочки при движении.

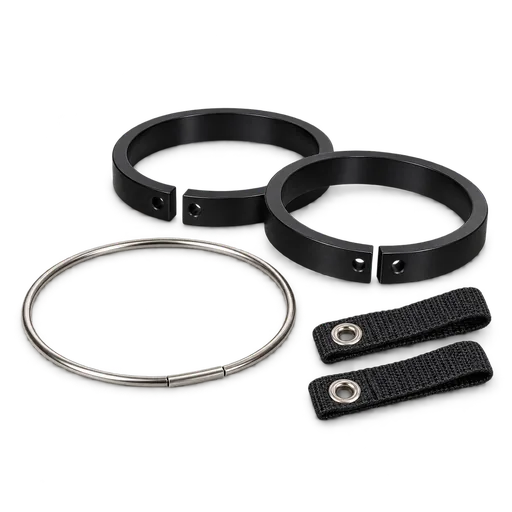

G · R · TL
Поддержка и ограничение растяжения
G — поддержка от провисания; R — кольца жёсткости; TL — ограничительные ленты. Конструкцию выбирают по длине и положению гофры. Ленты не заменяют ограничители хода цилиндра.

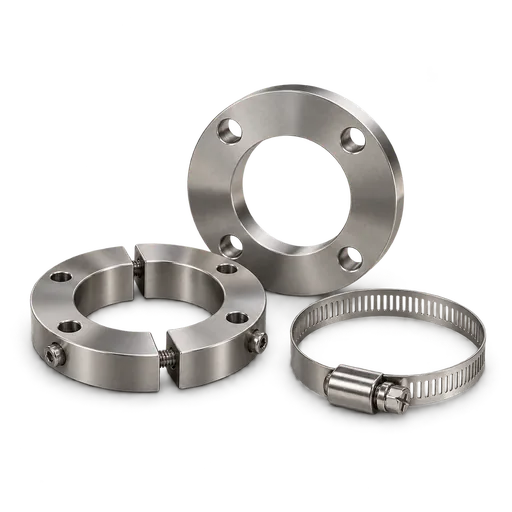

FL · SF · SS
Крепления и нержавеющие детали
FL — присоединительные фланцы; SF — разъёмные фланцы; SS — нержавеющие металлические элементы. Шейки, адаптеры и крепёж согласуют по обеим сторонам гофры.
HT · WS
Защита от нагрева и брызг сварки
HT — материал под заданную температуру. WS — специальный наружный слой или сменный экран от сварочных брызг. Учитывают температуру, длительность воздействия и расположение источника нагрева.

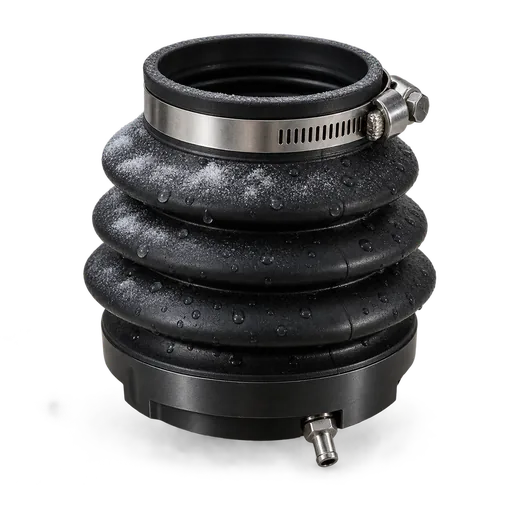

LT · UV · DR
Наружная эксплуатация и дренаж
LT — материал для заданной отрицательной температуры; UV — стойкость к атмосферным воздействиям; DR — организованный отвод случайно попавшей жидкости. Дренаж согласуют с положением цилиндра.

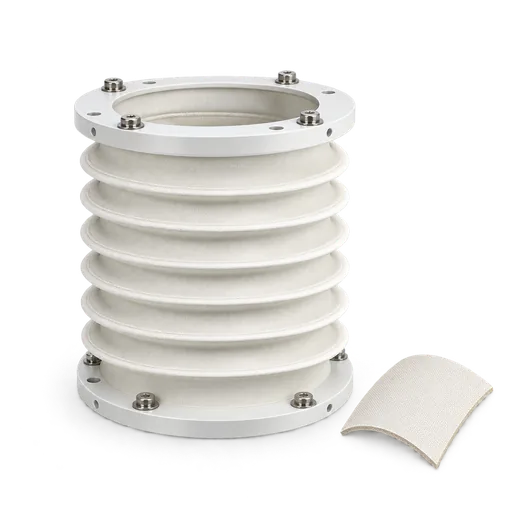

CH
Химическая стойкость
Материал оболочки и соединений подбирают по названию вещества, концентрации, температуре и длительности контакта. Универсальной стойкости ко всем химическим средам не предусматривается.
HY
Исполнение для санитарной мойки
Моющаяся поверхность и соединения, стойкие к применяемому моющему средству. Для непосредственного контакта с пищевой продукцией отдельно подтверждают пригодность материала и конструкции.

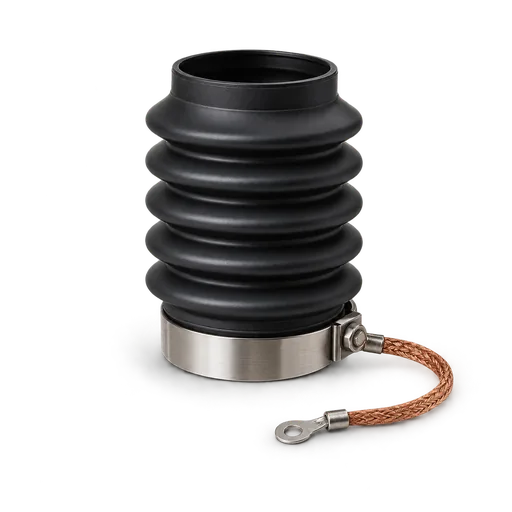

AS
Антистатическое исполнение
Материал с согласованными электрическими характеристиками и, при необходимости, отводом заряда. Требования к сопротивлению и соединениям подтверждают для готового изделия.

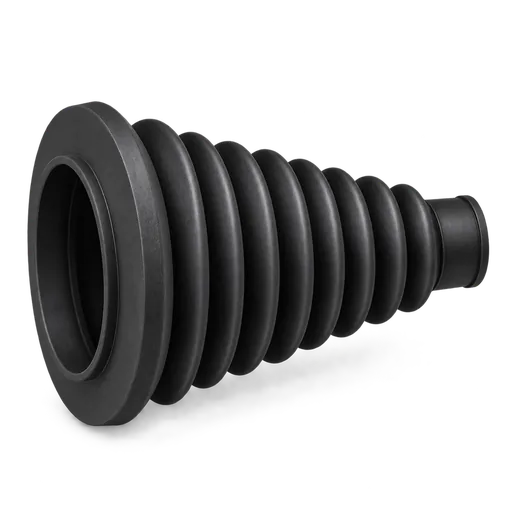

OEM
Индивидуальная геометрия
Конические формы, разные диаметры концов, специальные шейки и адаптеры, цвет и маркировка. Исполнение разрабатывается по чертежу, образцу или размерам монтажного пространства.
Материал гофры зависит от условий эксплуатации
Материал защитной гофры выбирается с учётом температуры, рабочей среды и многократного складывания. Температурные и химические пределы подтверждаются для конкретного исполнения. То есть, материалы используемые для защитной гофры напрямую зависят от требований к гофре, т.е. если гофра используется в контакте с водой или же в помещении с высокой температурой, то используются абсолютно разные материалы. Также материал гофры может учитывать специфические свойства агрессивного воздействия внешней среды, например брызги щелочи, кислоты или растворителя. Возможен подбор и изготовление защитного гофра для любого пневматического, гидравлического или электрического привода, электроцилиндра (актуатора) или ШВП.
NBR
Минеральные масла и смазки
Для улицы отдельно проверяют атмосферную стойкость.
CR
Общепромышленные условия и атмосферные воздействия
Совместимость с жидкостью зависит от её состава.
PU
Компактные сварные гофры и повторяющиеся перемещения
Для влажной среды и горячей воды выбирают подходящую марку PU.
EPDM
Вода, погода и некоторые моющие растворы
Обычно не подходит для контакта с минеральными маслами.
Силикон
Специальные температурные и моющиеся исполнения
Стойкость к надрыву и истиранию зависит от армирования.
FKM и покрытия PTFE
Определённые химические среды и температурные режимы
Проверяют весь материал, покрытие и соединения под конкретную среду.
Стеклоткань с покрытием
Нагрев, тепловое излучение и специальные защитные экраны
Допустимость применения зависит также от швов и креплений.
Что нужно для подбора гофры
Для расчёта подойдут чертёж, образец или фотографии с основными размерами.
Размеры
Диаметр штока, ход, расстояния между местами крепления при втянутом и выдвинутом штоке, допустимый наружный диаметр гофры.
Монтаж
Размеры обоих присоединений, наличие наконечника, возможность разборки, горизонтальное, вертикальное или наклонное положение цилиндра.
Рабочий цикл и среда
Скорость штока, частота циклов, температура, пыль, масла, вода, химические вещества, мойка и сварочные брызги.
Гофра должна помещаться при полностью втянутом штоке и сохранять запас до предельного растяжения при выдвинутом. Диаметр штока не равен внутреннему диаметру гофры: между ними необходим конструктивный зазор. Для длинных горизонтальных гофр проверяют провисание и отсутствие нежелательного трения о шток.
Пример обозначения защитной гофры
PLX-B-FB-40-500-CR-Z-G
Сшивная гофра для штока Ø40 мм и хода 500 мм, ткань с CR-покрытием, продольное раскрытие и поддержка от провисания. Полные монтажные размеры указываются в чертеже.
Вопросы о защитных гофрах
Подходит ли одна серия для пневмоцилиндра и гидроцилиндра
Да, если соответствуют монтажные размеры и условия работы. Гофра защищает шток снаружи; давление внутри цилиндра не является её рабочим давлением.
Можно ли установить гофру без разборки оборудования
Для этого рассматривают продольное раскрытие Z и разъёмные фланцы SF. Возможность изготовления зависит от диаметра, материала и требований к защите.
Почему нужен воздухообмен
При складывании и растяжении изменяется объём полости гофры. Для плотных оболочек подбирают фильтр или выносной воздухообмен с учётом скорости движения.
Можно ли изготовить по образцу
Образец помогает определить геометрию и крепления. Дополнительно нужны размеры в крайних положениях, рабочая среда и причина замены прежней гофры.
От чего зависят стоимость и срок изготовления защитной гофры
Стоимость и срок изготовления защитной гофры зависят от ее размеров, материала, способа соединения складок, креплений, дополнительных опций, количества и необходимости оснастки. Расчёт выполняется по согласованным исходным данным.
