Гидростанция для вашей машины
Гидравлическая станция — это устройство, которое позволяет приводить в действие различное оборудование за счёт подачи рабочей жидкости под высоким давлением к гидромоторам и гидроцилиндрам. С помощью гидростанций приводятся в движение подъёмники, домкраты, станки, прессы и прочая гидравлическая техника.
В России гидравлические маслостанции могут изготавливаться в соответствии с различными ГОСТами в зависимости от их назначения, конструкции и технических требований. Основные стандарты:
1. **ГОСТ 20765-87** – Системы смазочные. Термины и определения.
2. **ГОСТ Р 52720-2007** – Гидропривод объемный. Общие технические условия.
3. **ГОСТ 2.782-96** – Обозначения условные графические в схемах. Машины гидравлические и пневматические.
4. **ГОСТ 12.2.085-2002** – Сосуды, работающие под давлением. Клапаны предохранительные.
5. **ГОСТ 16769-2018** – Станции гидравлические передвижные. Общие технические условия.
Станция состоит из следующих компонентов:
- электродвигатель
- насос высокого давления
- фильтр на гидролинии
- резервуар для гидравлической жидкости
Принцип работы гидростанции (маслостанции):
В насосной установке электрическая энергия преобразуется в энергию давления рабочей жидкости. Подвижные части насоса приводятся во вращательное движение электродвигателем, в результате этого объем рабочей камеры изменяется, жидкость вытесняется из полости всасывания в полость нагнетания, которая соединена с напорной линией. После насоса устанавливаются приборы индикации, например, манометр. Предохранительный клапан обеспечивает постоянное давление определенного значения после насоса, для его защиты от перегрузки и выхода из строя. Гидрораспределитель служит для переключения потоков жидкости и относится к элементам управления. Для накопления энергии устанавливаются гидроаккумуляторы. Фильтрация рабочей жидкости осуществляется с помощью фильтра на всасывании, заливного фильтра.
Гидравлическая станция подаёт рабочую жидкость к цилиндрам и гидромоторам. Насос создаёт поток, а давление в системе определяется сопротивлением нагрузки и ограничивается защитной аппаратурой. Фильтрация, охлаждение и автоматика поддерживают необходимые условия работы оборудования.
Pnevmolux проектирует и изготавливает гидростанции под задачу заказчика. Мы согласуем насосную группу, бак, гидроаппаратуру, фильтрацию, теплообмен и управление с механизмами машины, её циклограммой и условиями эксплуатации.
Расчёт под машину
Давление и расход определяются требуемыми усилием, скоростью и последовательностью движений.
Комплектация под ресурс
Выбор компонентов учитывает режим работы, ремонтопригодность и бюджет проекта.
Сборка и испытания
Перед отгрузкой проверяем герметичность, настройки и работу по согласованной программе.
Чтобы рассчитать цену гидравлической станции, заполните форму заказа или скачайте и заполните опросный лист,отправьте нам информацию и мы пришлем Вам КП.
Семь групп гидравлических станций
Семь групп помогают выбрать направление подбора. Их признаки могут сочетаться: компактная станция бывает частотно-регулируемой, а мобильная — высокого давления. Сначала определяем задачу и ограничения, затем выбираем исполнение.
Диапазоны приведены для первичного ориентирования. Максимальные давление и расход не обязательно достигаются одновременно. Рабочая точка, мощность двигателя, бак и охлаждение подтверждаются инженерным расчётом.
Обозначения PLX — предварительные проектные семейства из разработанного модельного ряда. Они помогают сформировать запрос; окончательные характеристики и состав поставки фиксируются в согласованной спецификации.
PLX-CP
Компактные и мини гидростанции
PLX-IND
Промышленные гидростанции
PLX-VS
Частотные и серво гидростанции
PLX-MOD
Большие и централизованные гидростанции
PLX-HP
Гидростанции высокого давления
PLX-MOB
Мобильные и автономные гидростанции
PLX-SP
Специальные гидростанции на заказ
01 · PLX-CP
Компактные и мини-гидростанции
Минимальный габарит для локального привода

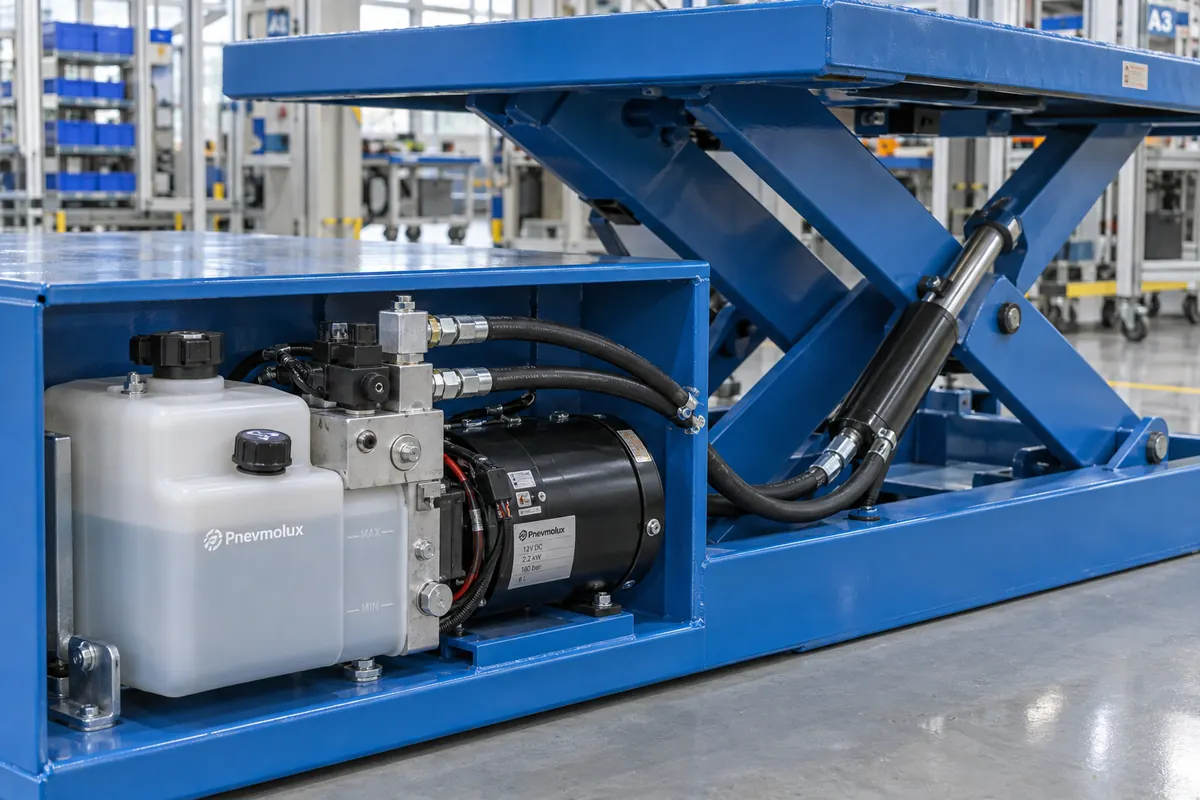

Для зажимов, подъёмных столов, небольших прессов, ворот, платформ и вспомогательных механизмов. Насос, привод и гидроблок объединяются в компактный агрегат на малом баке; возможны исполнения с погружным насосом.
Когда выбирать. Когда важны габариты, простота подключения и умеренная стоимость, а длительность включения и теплоотвод соответствуют выбранной конструкции.
Проектные модели: PLX-CP-03 · PLX-CP-06 · PLX-CP-12 · PLX-CP-20 · PLX-CP-30 · PLX-CP-45
Мощность
0,25–7,5 кВт
Расход
0,3–30 л/мин
Давление
до 250–315 бар
Бак
1–60 л
Для подбора. Укажите продолжительность включения, число циклов в час, монтажное положение, питание и свободное место в машине. Длительная работа проверяется по тепловому балансу.
02 · PLX-IND
Стандартные промышленные гидростанции
Универсальная база для станков и производственных линий
Основной класс станций для непрерывной и циклической работы: прессы, металлообрабатывающие станки, испытательные стенды, сборочные и технологические линии. Компоновка обеспечивает доступ к фильтрам, клапанам и насосной группе.
Когда выбирать. Для стационарного оборудования с несколькими гидравлическими функциями, контролем давления и температуры, фильтрацией и согласованным режимом охлаждения.
Проектные модели: PLX-IND-015 · PLX-IND-030 · PLX-IND-055 · PLX-IND-110 · PLX-IND-220 · PLX-IND-370 · PLX-IND-750
Промышленная гидростанция подаёт масло к гидравлическому сборочному прессу.
Мощность
1,5–75 кВт
Расход
5–300 л/мин
Давление
до 315 бар
Бак
20–1000 л
Для подбора. Нужны схема потребителей, одновременность движений, часы работы в сутки, параметры электросети и требования к управлению. Объём бака не заменяет расчёт охлаждения.
03 · PLX-VS
Частотно-регулируемые и сервогидравлические станции
Расход по потребности и управление переменным циклом
Станции с регулируемой частотой вращения насосного привода для процессов с переменной потребностью в расходе. Частотный привод помогает уменьшить потери в паузах; сервопривод и обратная связь применяются при повышенных требованиях к динамике.
Когда выбирать. Когда цикл содержит смену скоростей, удержание давления и паузы, а энергопотребление, нагрев или точность существенно влияют на работу машины.
Проектные модели: PLX-VS-015 · PLX-VS-040 · PLX-VS-075 · PLX-VS-150 · PLX-VS-300 · PLX-VS-550 · PLX-VS-750

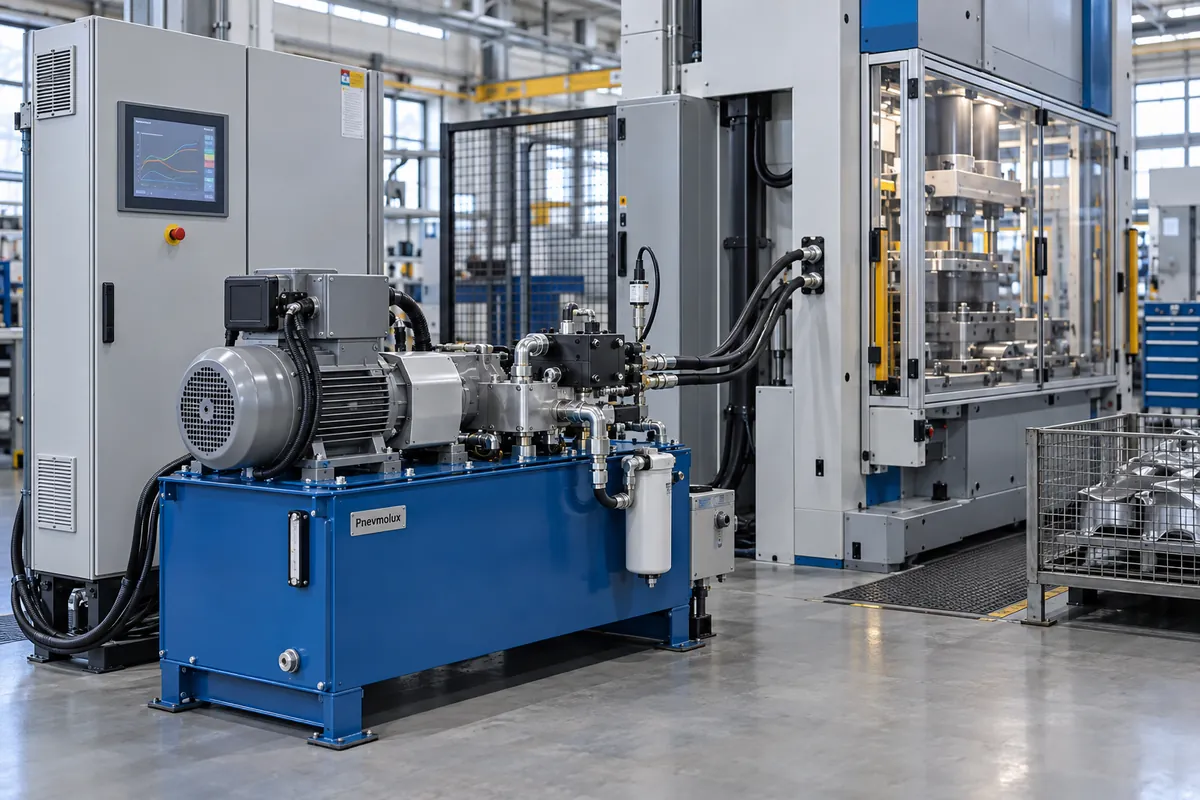

Регулируемая насосная станция и шкаф управления питают точный формовочный пресс.
Мощность
по циклограмме
Расход
переменный
Давление
обычно до 315–350 бар
Бак
по тепловому расчёту
Для подбора. Передайте циклограмму с давлением и расходом по фазам, требования к точности и времени реакции, интерфейсы ПЛК. Частотный привод сам по себе не гарантирует точное позиционирование цилиндра.
04 · PLX-MOD
Большие модульные и централизованные гидростанции
Одна система для нескольких потребителей
Многопостовые станции на раме или в контейнере. В проект могут входить несколько насосных групп, секционные баки, резервирование, теплообменники, автономная фильтрация и распределительные коллекторы.
Когда выбирать. Для тяжёлых прессов, металлургии, испытательных комплексов и централизованного питания производственного участка. Размер и число модулей зависят от одновременной нагрузки.
Проектные модели: PLX-MOD-090 · PLX-MOD-160 · PLX-MOD-250 · PLX-MOD-400 · PLX-MOD-630 · PLX-MOD-1000

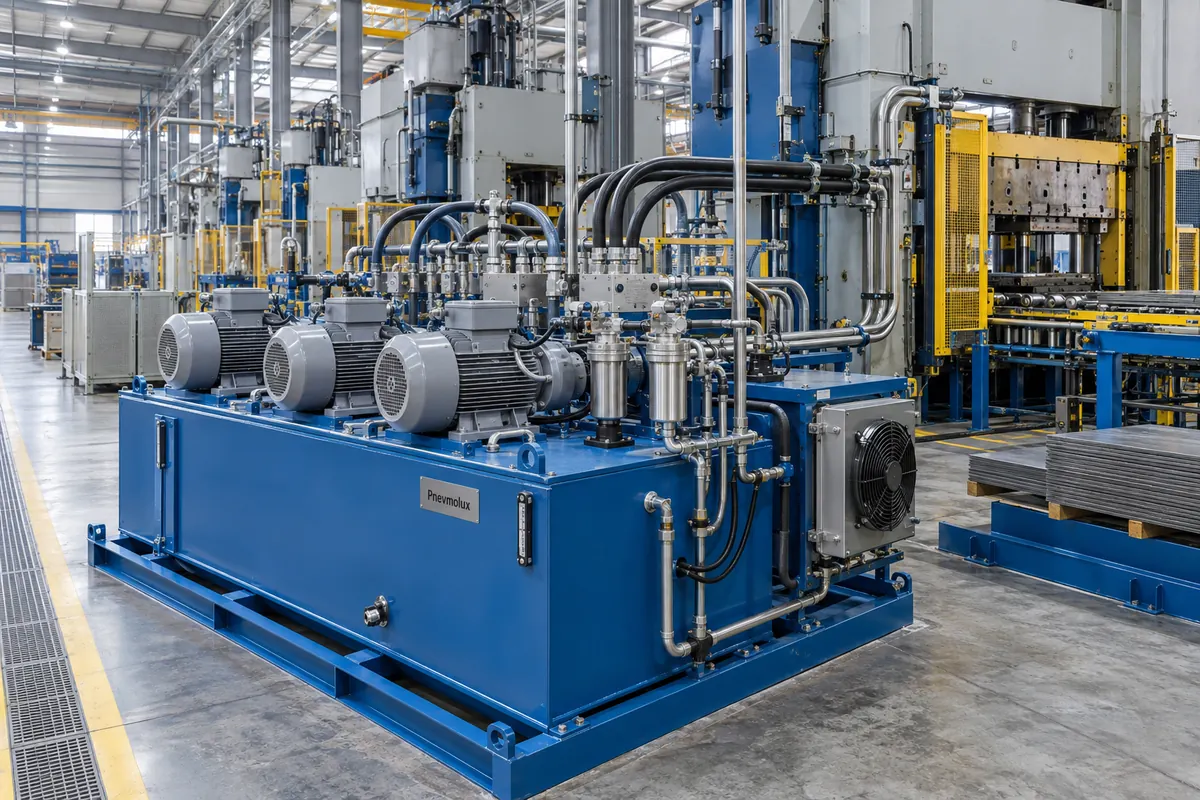

Модульная станция с несколькими насосными группами обслуживает прессовую линию.
Мощность
ориентир свыше 75 кВт
Расход
ориентир свыше 300 л/мин
Давление
по проекту
Бак
ориентир от 1000 л
Для подбора. Укажите число постов, рабочие и пиковые расходы, допустимый простой, требования к резервированию, охлаждающей воде и размещению. Границы группы условны.
05 · PLX-HP
Гидростанции высокого давления
Большое усилие при сравнительно малом расходе
Для гидроинструмента, натяжения, запрессовки, затяжки болтовых соединений, опрессовки и испытаний. Возможны электрический, пневматический и ручной привод, а также двухступенчатая подача для быстрого подвода и силового хода.
Когда выбирать. Когда инструмент или технологический процесс требует давления выше диапазона стандартной промышленной станции. Учитываются рабочая жидкость и фактическая подача при заданном давлении.
Проектные модели: PLX-HP-E07 · PLX-HP-E15 · PLX-HP-E30 · PLX-HP-D55 · PLX-HP-AIR · PLX-HP-BAT · PLX-HP-X
Станция высокого давления подключена к гидравлическому гайковёрту на фланцевом соединении.
Привод
электро / пневмо / ручной
Расход
малый или средний
Давление
ориентир 400–700 бар
Выше 700 бар
специальный проект
Для подбора. Проверьте совместимость рукавов, соединений, клапанов и инструмента с давлением. Для двухступенчатого насоса отдельно задаются расходы низкой и высокой ступеней.
06 · PLX-MOB
Мобильные и автономные гидростанции
Гидравлика для монтажа и выездной работы
Переносные и передвижные станции для сервиса, монтажа и мобильного оборудования. Применяются питание 12/24/48 В, аккумулятор, сетевой электродвигатель, ДВС или пневмопривод. Компоновка может включать тележку, защитную раму и быстрые соединения.
Когда выбирать. Когда агрегат нужно перемещать или работать от доступного на площадке источника энергии. Сетевые передвижные версии требуют подключения к электросети; автономные рассчитываются по запасу энергии.
Проектные модели: PLX-MOB-12 · PLX-MOB-24 · PLX-MOB-48 · PLX-MOB-BAT · PLX-MOB-AC · PLX-MOB-AIR · PLX-MOB-ICE
Передвижная станция с ДВС питает гидравлический трубогиб на монтажной площадке.
Питание
DC / AC / батарея / ДВС
Расход
по мощности источника
Давление
по задаче и инструменту
Автономность
по энергии рабочего цикла
Для подбора. Укажите источник питания, требуемое число циклов, массу и способ перевозки, длину рукавов, температуру и условия площадки. Для пневмопривода нужны давление и доступный расход воздуха.
07 · PLX-SP
Специальные гидростанции на заказ
Исполнение под среду и нестандартный процесс
Станции для низких температур и улицы, морской среды, пищевого производства, специальных жидкостей, пониженного шума и повышенной надёжности. Исполнение для взрывоопасной зоны разрабатывается по заданной классификации и требованиям проекта.
Когда выбирать. Когда стандартная конструкция не подходит по материалам, климату, компоновке, управлению, документам или допустимому простою оборудования.
Проектные модели: PLX-SP-EX · PLX-SP-LT · PLX-SP-OUT · PLX-SP-MAR · PLX-SP-INOX · PLX-SP-FR · PLX-SP-LOWN · PLX-SP-RED

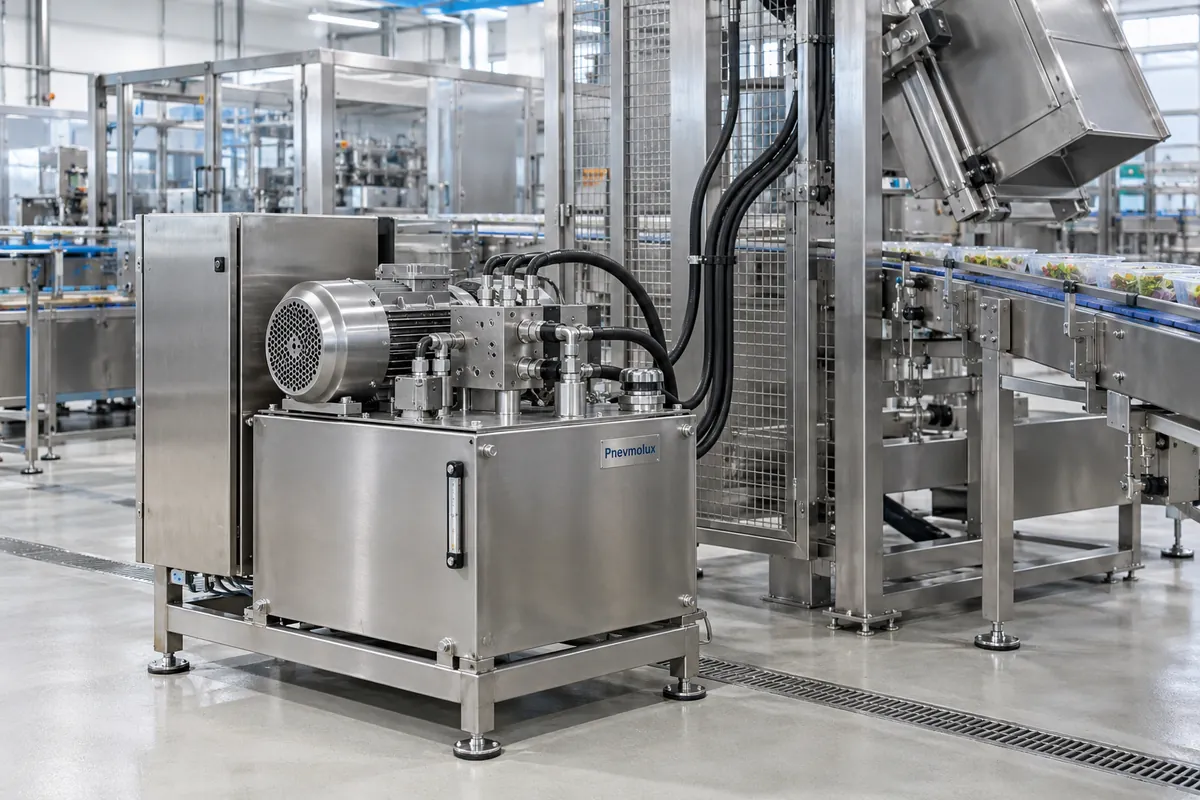

Гидростанция в коррозионностойком исполнении установлена рядом с пищевой упаковочной линией.
Мощность
по техническому заданию
Расход
по техническому заданию
Давление
по техническому заданию
Материалы и защита
по условиям эксплуатации
Для подбора. Передайте требования к среде, рабочей жидкости, защите, шуму, резервированию и документации. Установка отдельного защищённого компонента не подтверждает пригодность всей станции для особой среды.
Логика инженерного подбора гидростанции
Подбор начинается с движения и нагрузки. Шесть шагов связывают требования машины с составом гидростанции.
01
Задача и исполнительный механизм
Определяем усилие, ход, скорость, число цилиндров или гидромоторов и последовательность их работы.
02
Давление
Рассчитываем давление по нагрузке и эффективной площади цилиндра либо по моменту гидромотора. Учитываем противодавление, трение и потери.
03
Расход
Определяем подачу по требуемой скорости и рабочему объёму. Проверяем одновременное движение нескольких потребителей.
04
Цикл и тепловой баланс
Фиксируем длительность операций и пауз, число циклов, время работы, температуру среды и допустимый нагрев масла.
05
Схема и управление
Выбираем насос, клапаны, распределители, датчики и способ регулирования; согласуем сигналы с системой управления машины.
06
Компоновка и проверка
Определяем бак, фильтрацию, охлаждение, раму и защиту. Согласуем схему и спецификацию, затем проверяем станцию по программе испытаний.
Предварительная оценка мощности
Гидравлическая мощность: Pгидр = p × Q / 600.
Мощность на валу двигателя: Pвал = p × Q / (600 × ηн).
Здесь p — перепад давления на насосе, бар; Q — фактическая подача, л/мин; ηн — общий КПД насоса с учётом передачи при её наличии. Электрическая потребляемая мощность дополнительно учитывает КПД двигателя и преобразователя.
Пример: при 160 бар, 25 л/мин и ηн = 0,85 гидравлическая мощность равна 6,67 кВт, а требуемая мощность на валу — около 7,84 кВт. Номинал двигателя выбирают с учётом режима, пуска и допустимых перегрузок.
Оценка мощности не заменяет проверку характеристик насоса, всасывания, потерь, теплового баланса и чистоты жидкости.
Что входит в гидростанцию
Насосная группа
Насос, двигатель, соединительная муфта, колокол, опоры и защита вращающихся частей.
Бак и обвязка
Резервуар, перегородки, заливная и дыхательная арматура, контроль уровня, линии и слив.
Гидроаппаратура
Клапаны давления и расхода, распределители, коллекторы; гидроаккумуляторы при необходимости.
Фильтрация
Напорная, сливная или автономная фильтрация по схеме; подбор по требуемой чистоте и индикаторы загрязнения.
Тепловой контур
Воздушный или водяной маслоохладитель, нагреватель и контроль температуры по расчёту.
Контроль и автоматика
Манометры, датчики, реле, шкаф управления, ПЛК, частотный или сервопривод по задаче.
Опции под задачу
По проекту предусматриваются пропорциональное управление, резервирование насосов, автономная фильтрация, поддон, акустический кожух, подогрев, датчики загрязнения, уровня и температуры, удалённая диагностика и подключение к ПЛК машины.
Иллюстрация участка сборки гидравлических станций Pnevmolux
От исходных данных до готовой станции
Исходные данные. Получаем описание процесса, чертежи, схему и циклограмму.
Расчёт и согласование. Фиксируем рабочие параметры, схему, комплектацию, габариты и управление.
Сборка и настройка. Собираем узлы, маркируем подключения и настраиваем аппаратуру.
Испытания и документация. Проверяем согласованные режимы; состав документов и помощь с запуском определяются заказом.
Ответы на вопросы
Какие данные нужны для подбора?
Нужны задача, нагрузка, скорость и ход, количество механизмов, рабочий цикл, питание, условия среды и габаритные ограничения. Если часть параметров неизвестна, начнём с описания процесса.
Можно подобрать станцию по существующему цилиндру?
Да. Пришлите диаметр поршня и штока, ход, нагрузку, желаемую скорость, схему движения и допустимое давление цилиндра. Для возвратного хода учитывается кольцевая площадь.
Почему нельзя выбрать только по мощности двигателя?
Одинаковая мощность может соответствовать разным сочетаниям давления и расхода. Нужно проверить рабочую точку насоса, КПД, цикл и нагрев.
Когда нужен маслоохладитель?
Когда тепловыделение в заданном режиме превышает возможности естественного охлаждения. Решение принимается по тепловому балансу с учётом температуры окружающей среды.
Что даёт частотное регулирование?
Позволяет изменять подачу по потребности и сокращать часть потерь в переменном цикле. Экономия, нагрев и динамика оцениваются для конкретной машины.
Можно модернизировать действующую гидростанцию?
Возможны замена насосной группы, фильтрации, гидроаппаратуры, датчиков, охлаждения и управления. Сначала проверяем состояние системы и причины недостаточной производительности или отказов.
Что входит в документацию?
По согласованному объёму: гидравлическая схема, спецификация, руководство, электрическая схема, перечень настроек и протокол испытаний.
Подберём гидростанцию под ваш рабочий цикл
Пришлите схему, техническое задание или описание процесса. Инженер уточнит исходные данные и предложит компоновку станции.
Что приложить к запросу
