Взрывозащищённые актуаторы
Электрические линейные и поворотные приводы для технологического оборудования
Взрывозащищённые актуаторы выполняют управляемое перемещение штока или поворот вала в условиях, где возможно образование взрывоопасной смеси воздуха с горючими газами, парами или пылью. Их применяют для заслонок, шиберов, клапанов, дозирующих устройств и механизмов позиционирования.
Подбор для Pnevmolux начинается с требований к взрывозащите и рабочему циклу. Затем согласовываются усилие или момент, ход, скорость, питание, управление и присоединительные размеры.
Взрывозащищённое исполнение актуаторов для горючей пыли
Для элеваторов, мельниц, комбикормового производства и оборудования переработки порошков. При подборе учитывают класс зоны, свойства пыли, температуру окружающей среды и допустимый нагрев поверхности. Пылевое исполнение само по себе не даёт допуска к работе с горючими газами и парами.
Взрывозащищённое исполнение актуаторов для газов и паров
Для химического, лакокрасочного и нефтегазового оборудования. Проверяют класс зоны, подгруппу газа, температурный класс и условия сертификата. Если возможны и газ, и пыль, пригодность к обеим средам должна быть подтверждена отдельно.
Типовые параметры для подбора взрывозащищённых актуаторов
Типовые параметры для подбора. Обозначения PLX-EX являются проектными, а диапазоны обобщают варианты нескольких комплектаций. Они не подтверждают наличие серийного изделия или сертификата. Рабочие характеристики, Ex-маркировка и допустимые зоны устанавливаются для конкретного исполнения.
Максимальное усилие, наибольший ход и максимальная скорость не обязательно доступны одновременно. Допустимую скорость под нагрузкой, продолжительность включения и ресурс уточняют для выбранной комплектации.
Изображения взрывозащищённых актуаторов на странице созданы для иллюстрации типов и применения. Внешний вид поставляемого изделия определяется согласованной комплектацией.
Компактные штоковые взрывозащищённые актуаторы
Пример применения функции взрывозащиты: в среде с горючей пылью.
Миниатюрные и компактные электроприводы для небольших заслонок, переключателей потока и дозирующих механизмов. Шток передаёт усилие непосредственно на подвижный узел или через рычаг. Подходят для оборудования с ограниченным монтажным пространством.

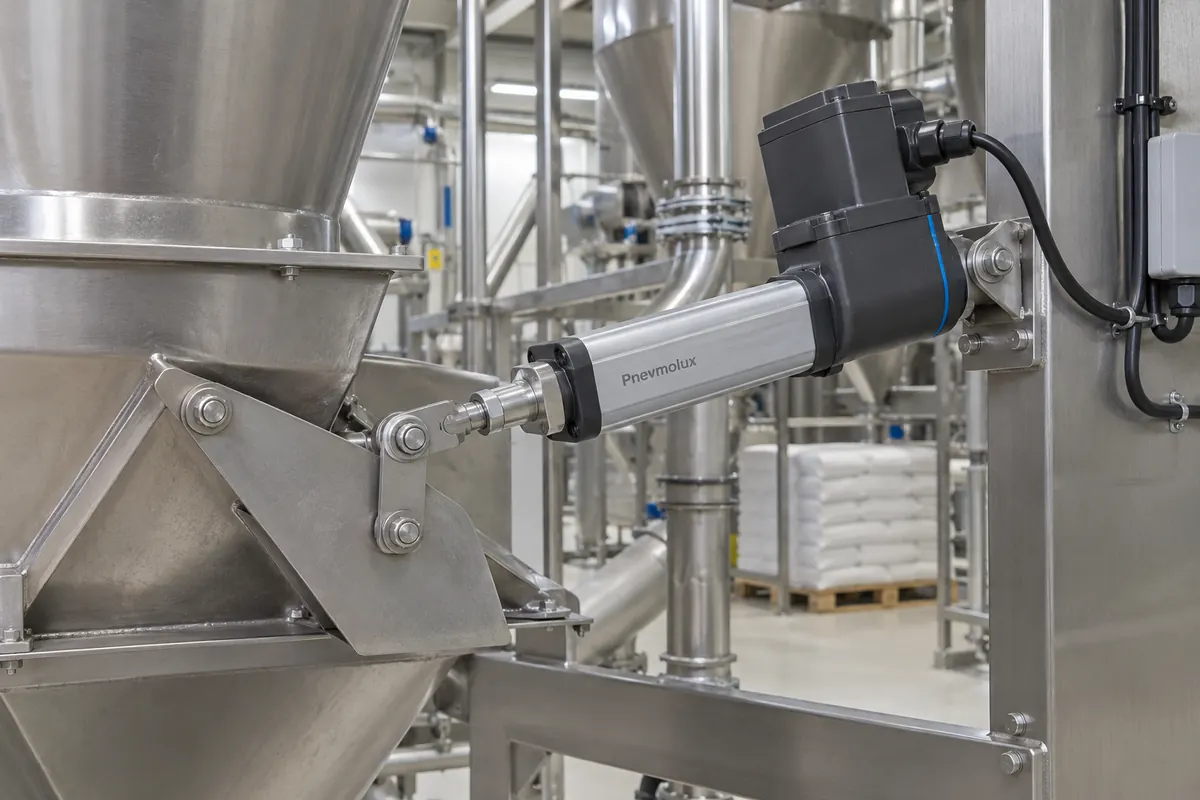

Компактный актуатор перемещает рычаг заслонки дозирующего узла.
PLX-EX-M0.5
Усилие до 0,5 кН
Ход 40–100 мм
Скорость 2–15 мм/с
PLX-EX-C12
Усилие до 12 кН
Ход 50–300 мм
Скорость 2–10 мм/с
Базовый ориентир питания актуатора — 24 В DC. Датчики положения и концевые выключатели выбирают в составе допустимой Ex-комплектации. Усилие на заслонке рассчитывают с учётом плеча рычага и сопротивления материала.
Промышленные линейные взрывозащищённые актуаторы
Пример применения функции взрывозащиты: в среде с горючей пылью.
Штоковые электроприводы для перемещения шиберов, заслонок бункеров и нагруженных узлов оборудования. Более длинный ход позволяет перемещать механизмы с увеличенным рабочим диапазоном. Крепления согласовывают с геометрией машины и направлением нагрузки.

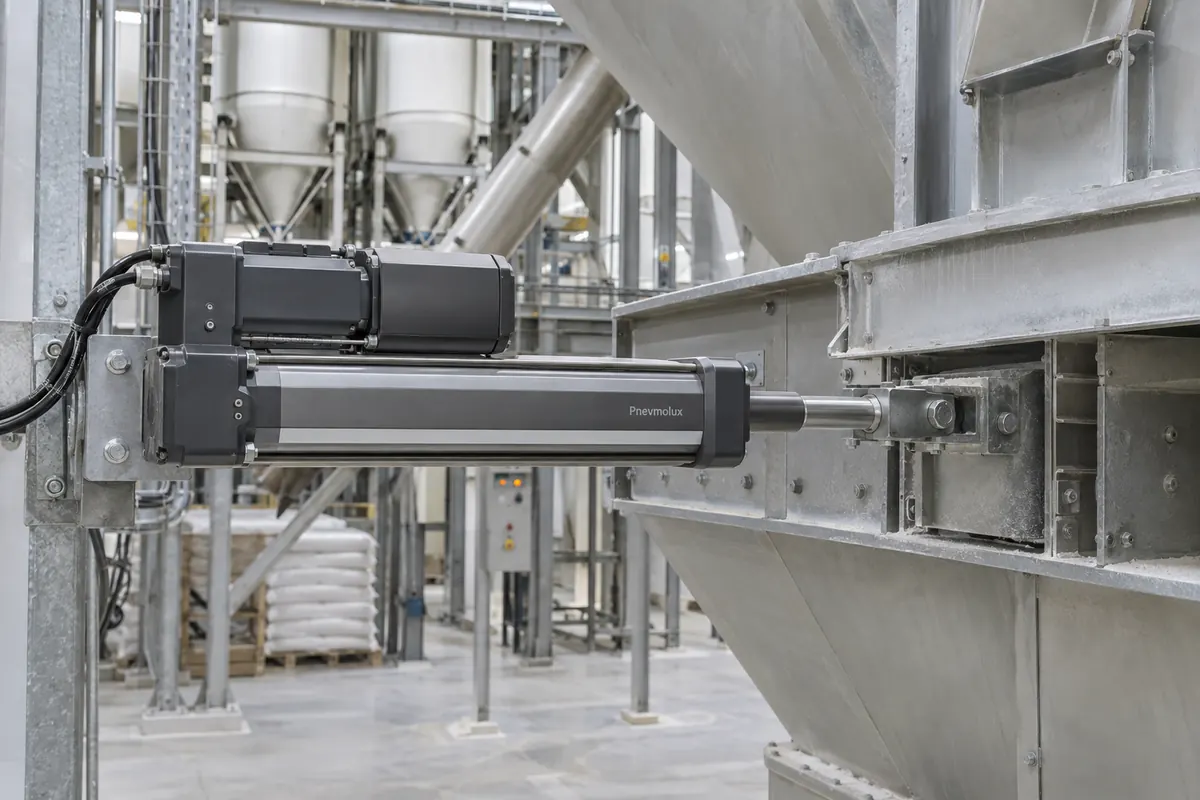

Промышленный актуатор управляет горизонтальным шибером закрытого зернового бункера.
PLX-EX-L200
Усилие до 200 кН
Ход 100–2000 мм
Скорость 3–30 мм/с
Боковые усилия воспринимаются направляющими механизма. Для подбора нужны пиковая нагрузка, цикл работы и условия возможного заклинивания. Питание, допустимая частота пусков и защита от перегрузки определяются исполнением.
Взрывозащищённые сервоэлектроцилиндры
Пример применения функции взрывозащиты: в газовой среде
Электроцилиндры с серводвигателем для программируемого перемещения, технологической подачи и позиционирования. Винтовая передача преобразует вращение двигателя в поступательное движение штока. Профиль движения задаётся системой управления.

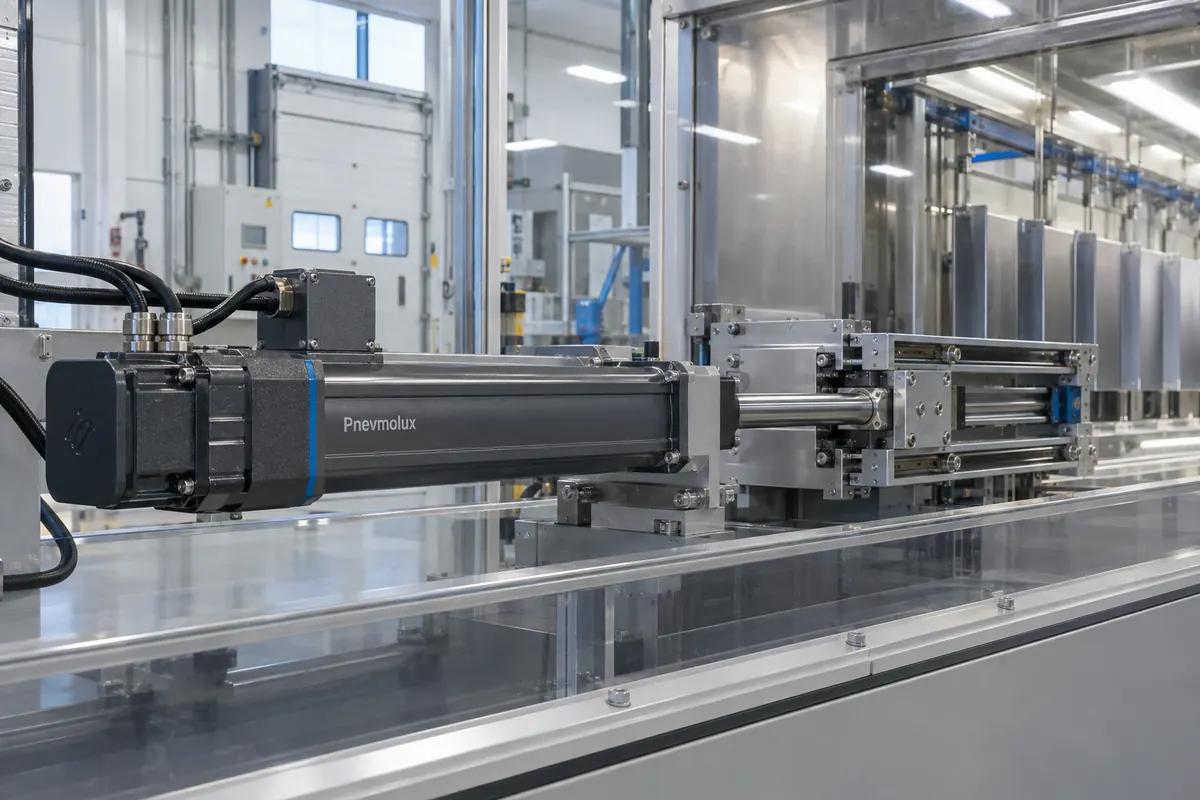

Сервоэлектроцилиндр перемещает направляемую каретку технологической установки нанесения покрытий.
PLX-EX-S0,02
Усилие до 0,02 кН
Ход 50–1000 мм
Скорость 3–500 мм/с
PLX-EX-S60
Усилие до 60 кН
Ход 100–2000 мм
Скорость 5–837 мм/с
В качестве технического ориентира рассматривается роликовинтовая передача. Точность, повторяемость, тормоз и обратная связь согласовываются отдельно. Сервоусилитель обычно размещают вне опасной зоны либо применяют подходящее защищённое решение.
Взрывозащищённые линейные приводы арматуры
Пример применения функции взрывозащиты: в газовой и пыльной среде с отдельным подтверждением каждого допуска
Электрические приводы для клапанов и другой арматуры с поступательным перемещением штока. Обеспечивают открытие, закрытие или регулирование положения. Монтажный узел связывает привод с корпусом арматуры и её штоком.

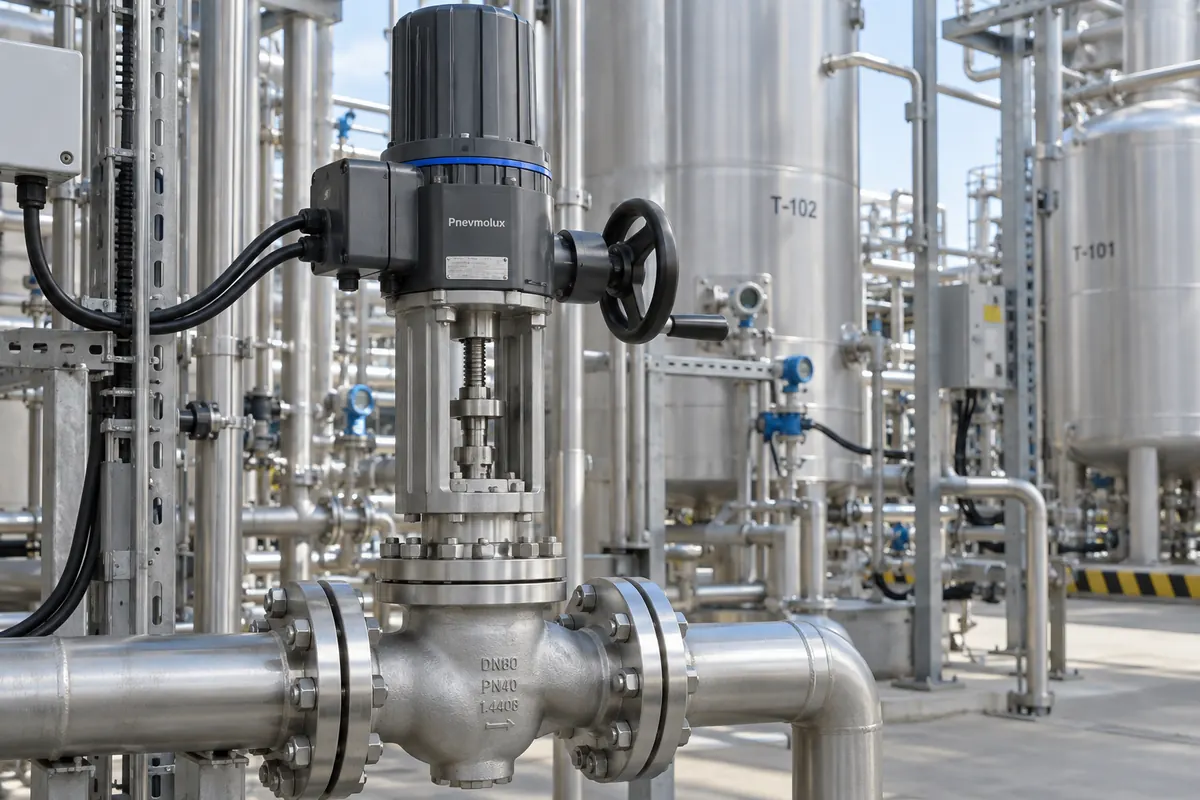

Линейный электропривод установлен на регулирующем клапане химической технологической линии.
PLX-EX-V5
Усилие до 5 кН
Ход 10–50 мм
Скорость 0,3–0,5 мм/с
PLX-EX-V18
Усилие до 18 кН
Ход 20–100 мм
Скорость 0,3–0,5 мм/с
Усилие выбирают по данным изготовителя арматуры с учётом перепада давления и трения уплотнений. Режим регулирования, питание, ручной дублёр и сигналы обратной связи согласовывают для конкретного исполнения.
Взрывозащищённые поворотные приводы арматуры
Пример применения функции взрывозащиты: в газовой и пыльной среде с отдельным подтверждением каждого допуска
Неполноповоротные электроприводы для шаровых кранов, дисковых затворов и воздушных заслонок. Типовой рабочий угол — 90°. Привод передаёт крутящий момент непосредственно на вал арматуры через согласованное присоединение.

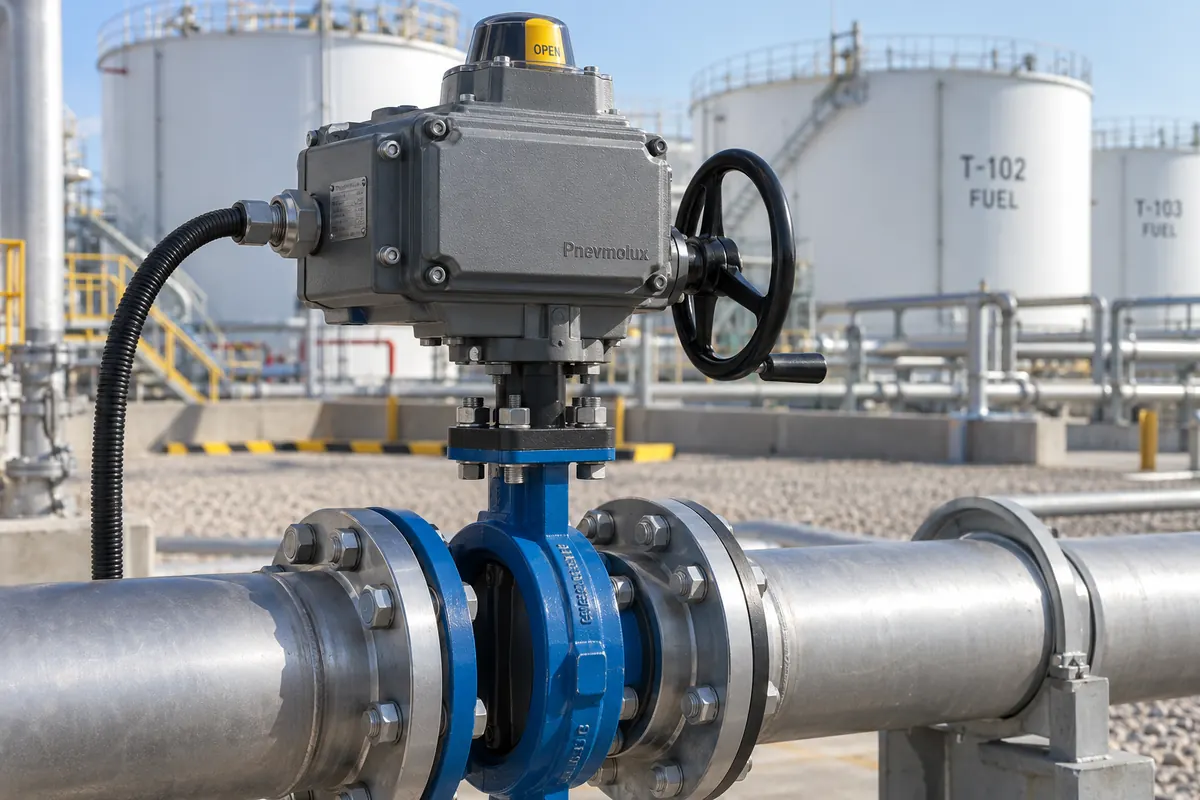

Поворотный актуатор управляет дисковым затвором трубопровода на территории резервуарного парка.
PLX-EX-R50
Момент до 50 Н·м
Рабочий угол 90°
Поворот за 15–30 с
PLX-EX-R150
Момент до 150 Н·м
Рабочий угол 90°
Поворот за 15–40 с
PLX-EX-R400
Момент до 400 Н·м
Рабочий угол 90°
Поворот за 20–45 с
PLX-EX-R1000
Момент до 1 000 Н·м
Рабочий угол 90°
Поворот за 40–60 с
При выборе учитывают момент трогания, рабочий момент, момент закрытия и необходимое время срабатывания. Ряд предназначен для арматуры; параметры точных поворотных столов и индексирующих механизмов требуют отдельного расчёта.
Особенности конструкции взрывозащищённых актуаторов
При сборке взрывозащищенного Ex-привода важна согласованность всей конструкции: механической передачи, двигателя, корпуса, кабельных вводов, датчиков и соединений. Состав изделия, технология сборки и контроль должны соответствовать его технической документации.
- Проверка комплектующих и их соответствия спецификации выбранного исполнения.
- Сборка механической передачи, опор, корпуса и узлов крепления с контролем размеров и затяжки.
- Установка предусмотренных документацией кабельных вводов, уплотнений и элементов подключения.
- Функциональная проверка хода или угла, направления движения и обратной связи; оформление результатов предусмотренного контроля.
Что указать для подбора взрывозащищённого актуатора
- Среда и зона применения: газ, пары или пыль; наименование вещества; класс зоны; требуемая Ex-маркировка, если она задана проектом.
- Температура и условия: рабочий диапазон температуры, улица или помещение, влажность, коррозионные воздействия и необходимая степень IP.
- Движение: линейное или поворотное; усилие или момент; ход или угол; требуемая скорость либо время срабатывания.
- Рабочий цикл: число перемещений в час, время движения и пауз, продолжительность нагрузки, возможные перегрузки.
- Электрика: питание, способ управления, обратная связь, размещение шкафа управления и параметры кабельного подключения.
- Монтаж и отказ питания: чертёж присоединений, пространственные ограничения, положение механизма при потере питания, необходимость ручного управления.
- Документация: место эксплуатации, требования к подтверждению соответствия, паспорту, руководству и приёмке.
Доступные опции взрывозащищённых актуаторов
Обратная связь по положению, концевые выключатели, тормоз, ручной дублёр, режим регулирования и действия при отключении питания выбираются под задачу. Доступность каждой опции проверяется для соответствующего Ex-исполнения.
Направьте техническое задание или описание механизма в Pnevmolux. По исходным данным можно определить подходящую группу привода и согласовать требования к комплектации.
Вопросы о взрывозащищённом исполнении актуаторов
Достаточно ли класса защиты IP66 или IP67, что бы считать актуатор взрывозащищенным?
Нет. IP характеризует защиту оболочки от проникновения воды и твёрдых частиц. Пригодность для взрывоопасной зоны устанавливается по Ex-маркировке и документации конкретного изделия.
Нужен ли взрывозащищенному актуатору аварийный возврат штока?
Это определяется задачей оборудования. Ручной дублёр, удержание положения, тормоз и автоматический возврат штока являются разными функциями. Наличие одной из них не означает наличие остальных.
Достаточно ли сертификата на двигатель взрывозащищенного актуатора?
Сертификат только на двигатель не подтверждает пригодность всего актуатора. Проверяется комплектный привод и допустимость установленного оборудования, включая кабельные вводы и датчики.
Какие документы на взрывозащищенный актуатор нужны для России и ЕАЭС?
Оборудование, подпадающее под ТР ТС 012/2011, проходит подтверждение соответствия в форме сертификации. ATEX и IECEx не заменяют установленную регламентом процедуру. Область сертификата и специальные условия применения проверяют для конкретного изделия.
