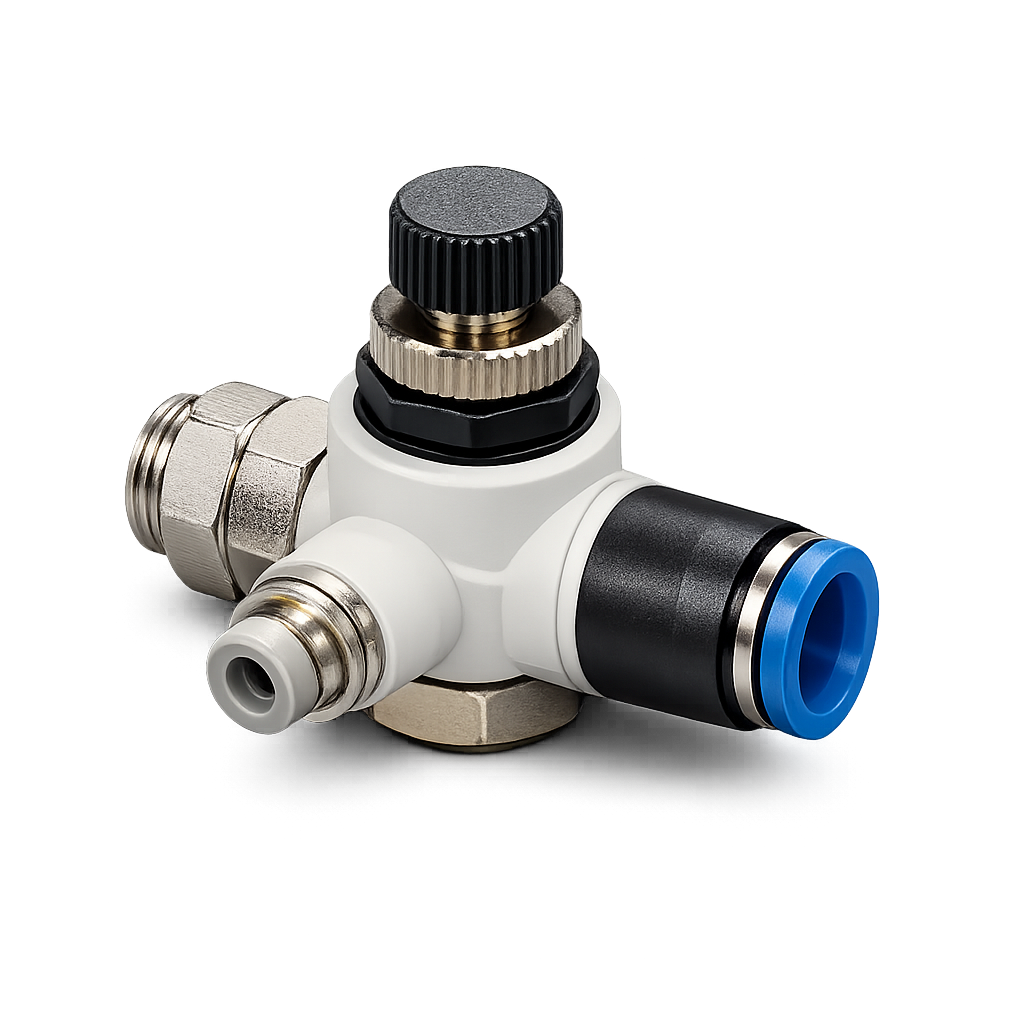

Пневмодроссель с управляемым обратным клапаном объединяет в одном корпусе регулятор расхода воздуха и пневматически управляемый обратный клапан — пневмозамок.

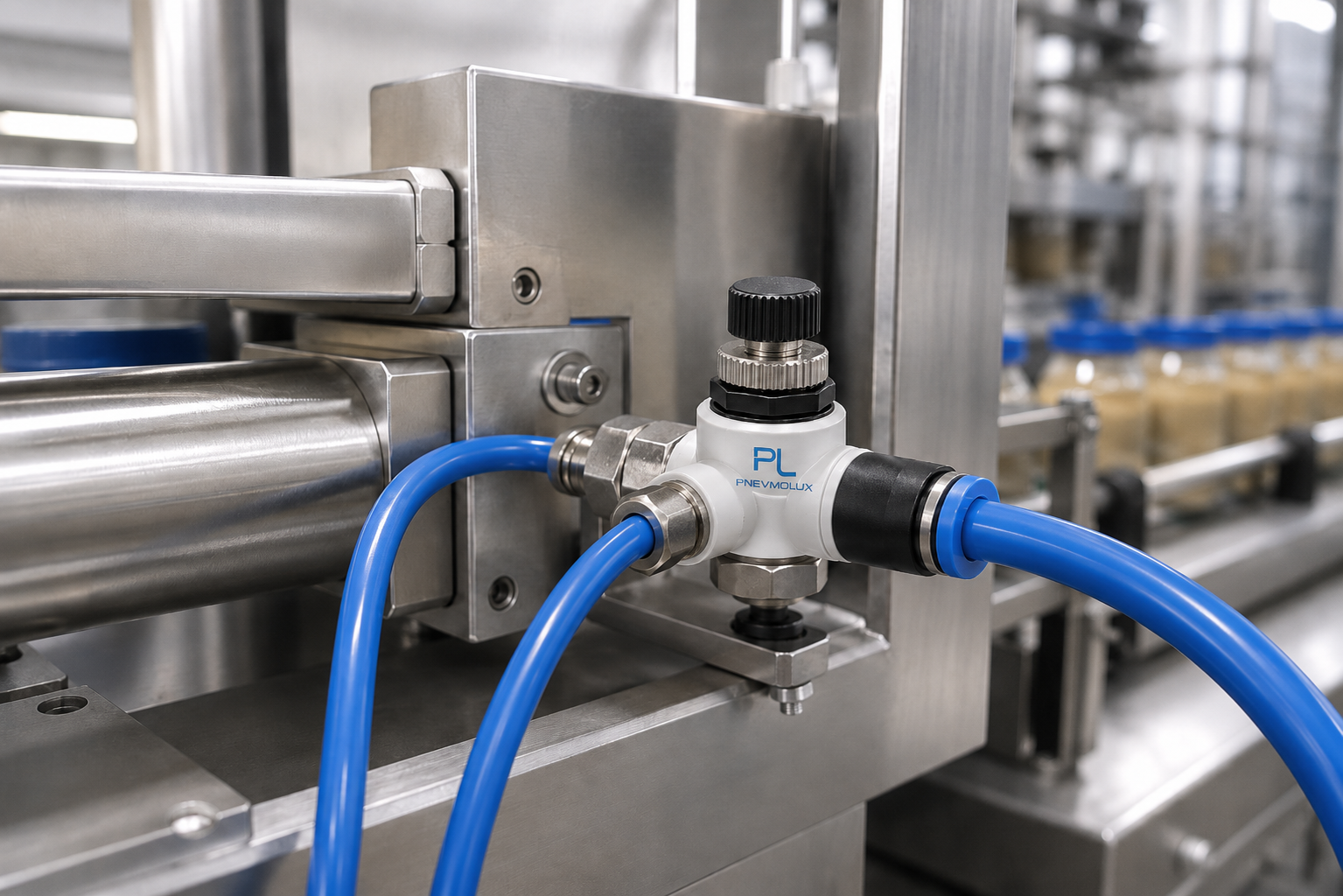

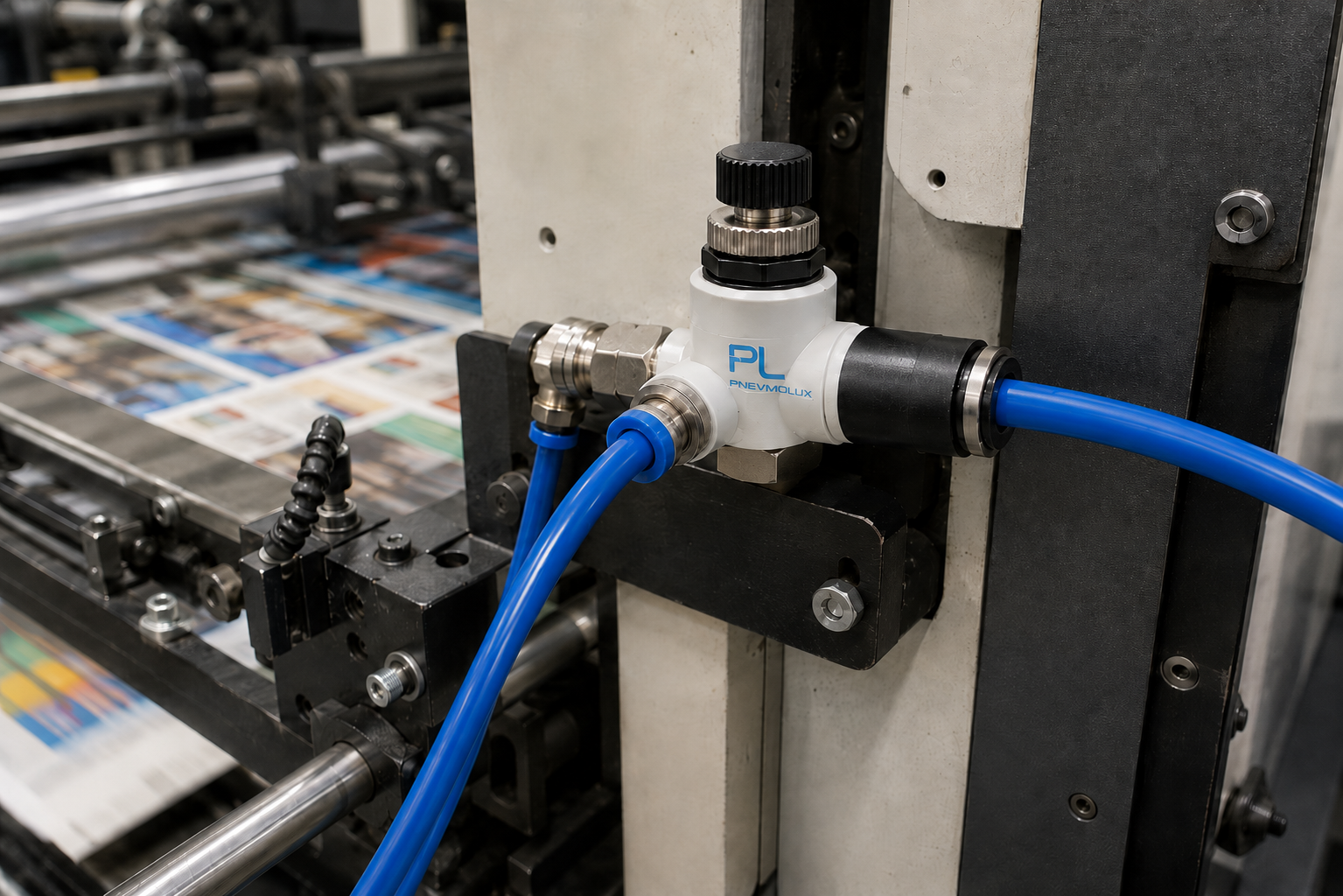

  Устройство устанавливается непосредственно в порт пневмоцилиндра, регулирует скорость движения штока и перекрывает выход воздуха из рабочей полости при исчезновении управляющего сигнала.

Пневмодроссель с управляемым обратным клапаном серии PL-PCV - основные функции:

• Регулирование скорости выдвижения и втягивания штока;
• Временная остановка исполнительного механизма;
• Уменьшение самопроизвольного перемещения цилиндра;
• Снижение риска опускания вертикально установленного привода;
• Сокращение количества отдельных клапанов, фитингов и соединений.

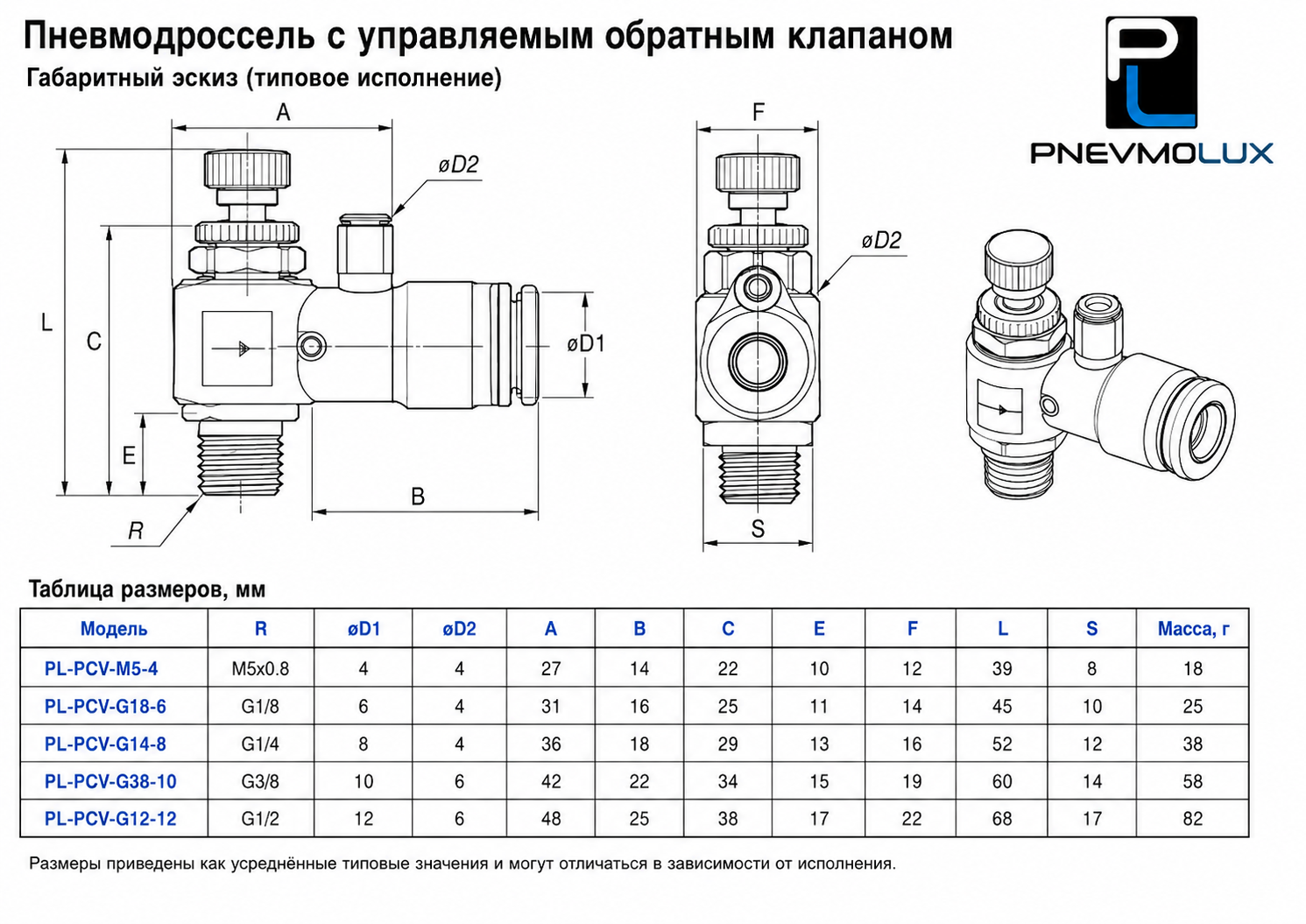

Пневмодроссель с управляемым обратным клапаном серии PL-PCV – маркировка и параметры:

В данной таблице описана маркировка дросселей PL-PCV  для заказа.

Пневмодроссель с управляемым обратным клапаном серии PL-PCV - "PL-PCV-1/4-10" - присоединительная резьба G 1/4", цанговое присоединение под пневматическую трубку - 10 мм.

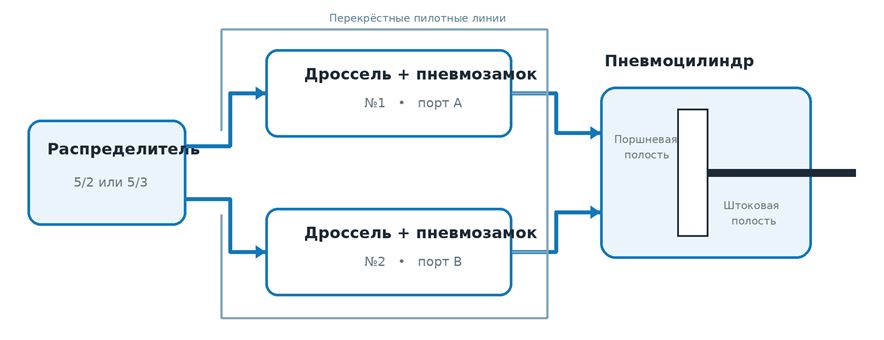

Пневмодроссель с управляемым обратным клапаном серии PL-PCV – пример установки в пневматическую линию:

  Для пневмоцилиндра двустороннего действия обычно устанавливают два устройства — по одному на каждый порт. Давление в линии A открывает выход из полости B, давление в линии B открывает выход из полости A. При отсутствии пилотного давления оба выхода закрываются.
