Гидроцилиндры Pnevmolux
Гидравлические цилиндры для промышленного оборудования и специальных задач
Подбираем и производим гидроцилиндры для перемещения, подъёма, зажима и создания усилия. Помогаем определить конструкцию, диаметр поршня и штока, ход, крепления и необходимые опции для нового оборудования, ремонта или модернизации.
Москва · более 25 лет производства
Восемь серий гидравлических цилиндров Pnevmolux
Для выбора подходящей серии гидроцилиндра - начните с назначения механизма, требуемого усилия и длины хода штока. Давление в системе, скорость перемещения, способ крепления и условия работы определяют конструкцию гидравлического цилиндра и состав дополнительных опций.
01 · Промышленные линии
Гидроцилиндры серии GNS на стяжных шпильках
Разборная конструкция для станков, сборочных линий и прессового оборудования.
02 · Машины и механизмы
Сварные гидроцилиндры серии GST
Круглый корпус и шарнирные крепления для подъёмных механизмов и мобильной техники.
03 · Большие усилия

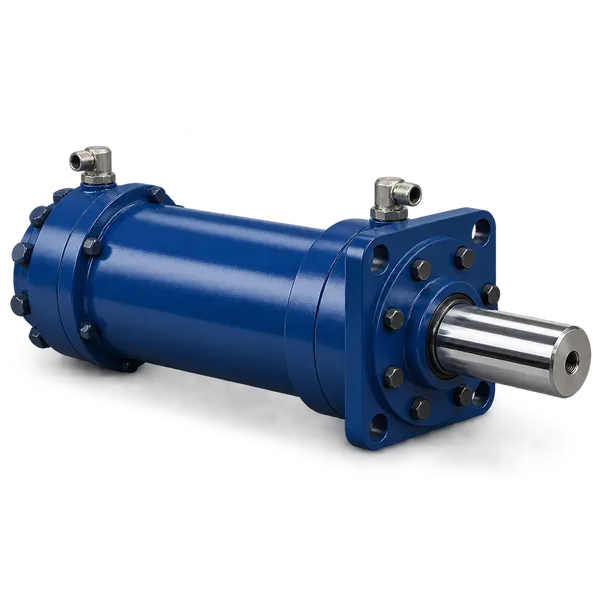

Тяжёлые промышленные гидроцилиндры серии GDX
Массивные крышки и фланцевые соединения для тяжёлых рабочих циклов.
04 · Компактные механизмы и оснастка
Миниатюрные, компактные и блоковые гидроцилиндры
Круглые миниатюрные и блоковые цилиндры для компактных механизмов, зажима и оснастки.
05 · Конфигурируемое изделие

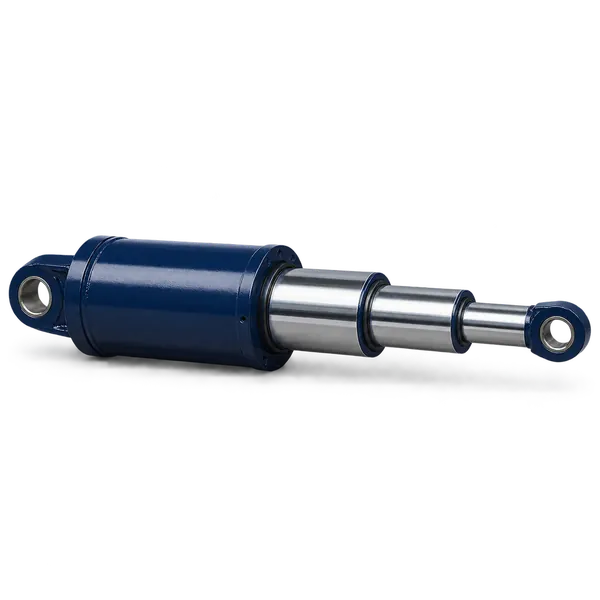

Телескопические гидроцилиндры
Большой рабочий ход при ограниченной длине цилиндра в сложенном состоянии.
06 · Конфигурируемое изделие

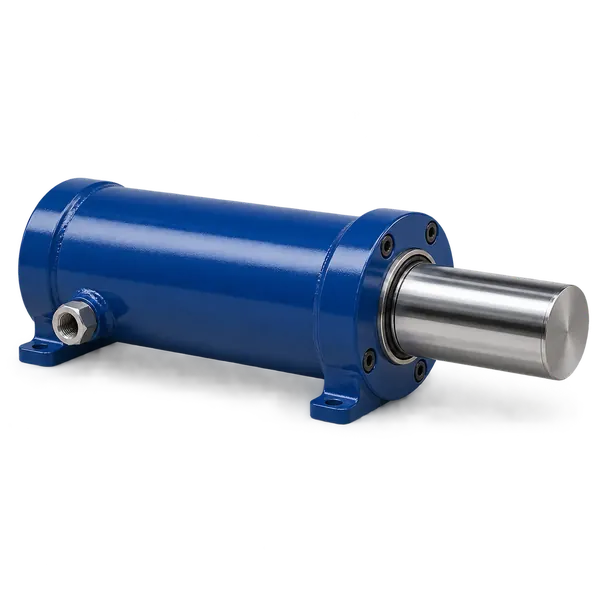

Плунжерные гидроцилиндры
Создание толкающего усилия с возвратом под действием внешней нагрузки.
07 · Конфигурируемое изделие

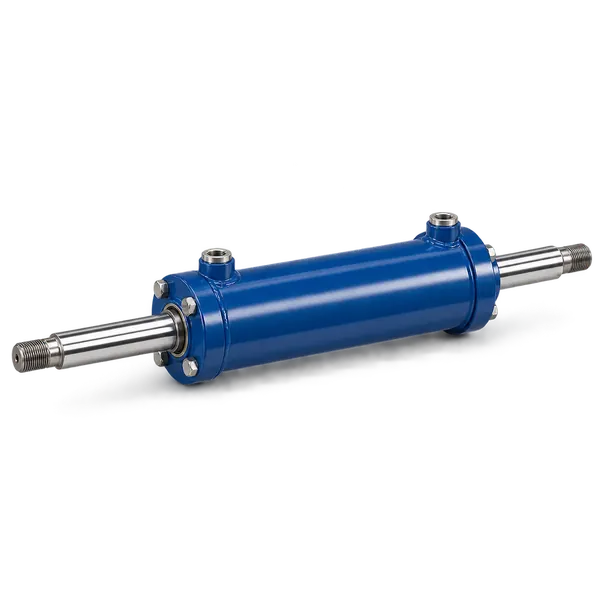

Гидроцилиндры специальной конструкции
Двусторонний шток, сквозное отверстие, тандемные и многопозиционные конструкции.
08 · Монтаж и ремонт
Гидроцилиндры высокого давления
Большое усилие в компактном объёме для подъёма, монтажа и демонтажа.
01 · Промышленные линии

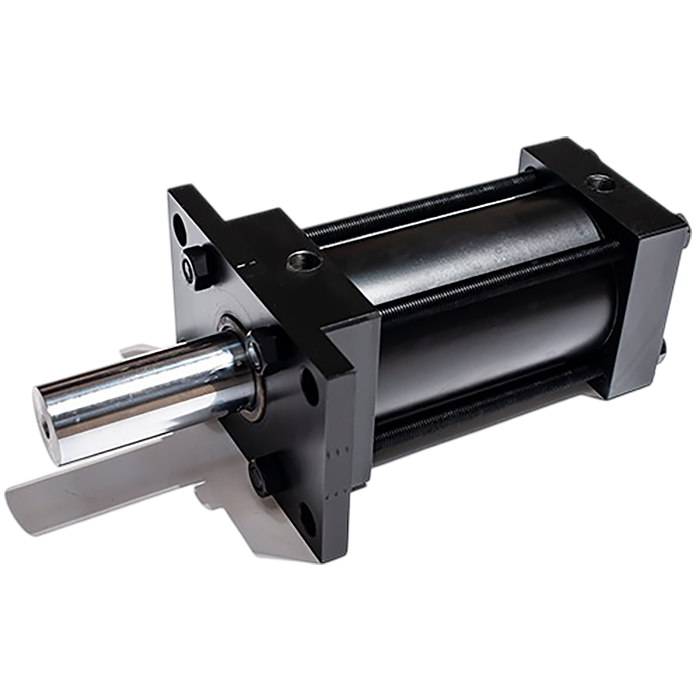

Гидроцилиндры на стяжных шпильках
Серия GNS · Серия GNS-L
Передняя и задняя крышки соединены наружными стяжными шпильками. Такая конструкция удобна для обслуживания и позволяет выбирать диаметр штока, способ крепления, торможение и контроль положения под рабочий цикл оборудования. Данный вид гидроцилиндров отвечает стандарту ГОСТ 6540-68 и ГОСТ 16514-87, и так же ISO стандарту ISO 6020-2. Конструкция гидроцилиндра GNS - на шпильках (стяжках) имеет более презентабельный вид, универсальность монтажных креплений, а так же простоту сборки и ремонтопригодность. Данный вид гидроцилиндров применяется в основном в промышленных производствах.
Исполнения гидроцилиндрв GNS: Стандартные промышленные; С увеличенным диаметром штока; Большого диаметра.
Диаметр поршня: Ø40–200 мм; крупная серия Ø250–400 мм
Ход штока: 25–2000 мм; крупная серия 100–3000 мм
Рабочее давление: 160 бар для базового ряда

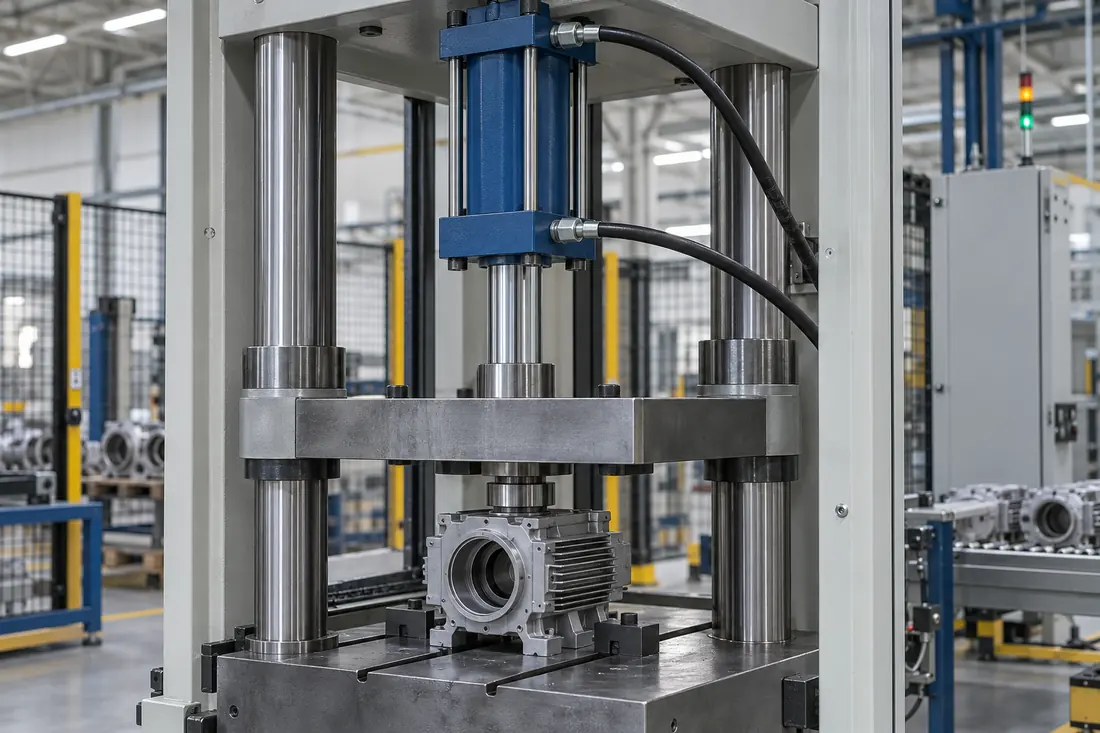

Пример: Штоковый гидроцилиндр GNS с наружными стяжными шпильками работающий в сборочном прессе. Сборочный пресс запрессовывает подшипник в корпус. Цилиндр создаёт осевое усилие, а отдельные направляющие обеспечивают движение плиты.
02 · Машины и механизмы

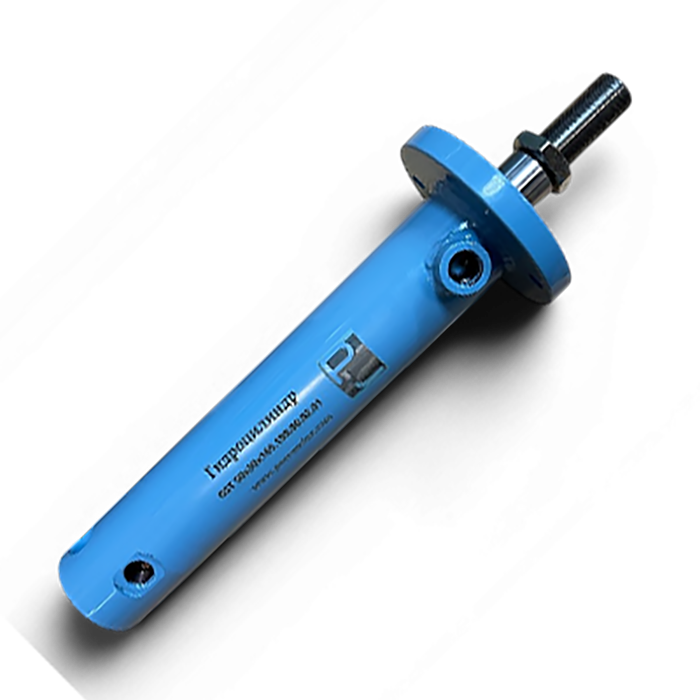

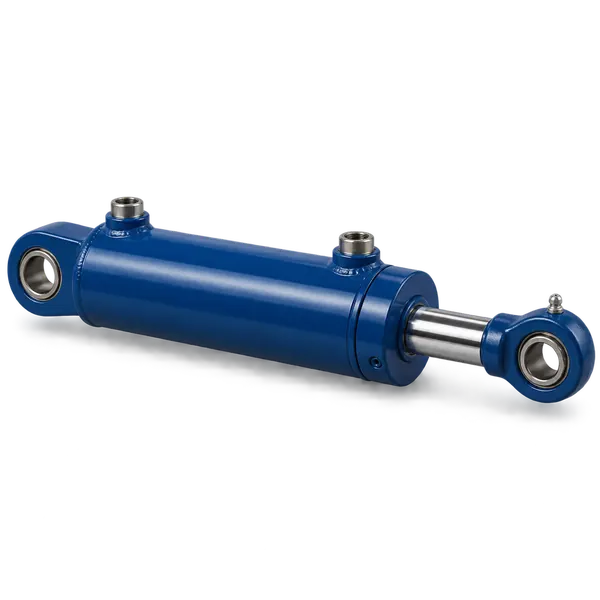

Сварные гидроцилиндры
Серия GST.......-W160 · Серия GST.......-W250
Сварной корпус позволяет получить компактную по поперечному размеру конструкцию без наружных стяжек. Проушины и другие крепления выбирают по кинематике механизма; шток, направляющие и уплотнения — по нагрузке и условиям эксплуатации.
Данный вид гидроцилиндров отвечает стандарту ГОСТ 6540-68 и ГОСТ 16514-87. Применяются в большинстве мобильной техники, такой как: сельскохозяйственные машины, коммунальная техника, строительная, буровая, и так же специализированные машины.
Исполнения: Универсальные; Усиленные; Для мобильной техники.
Диаметры поршня: Ø32–160 мм при 160 бар; Ø40–250 мм при 250 бар
Ход штока: от 50–2000 мм
Рабочее давление: 160 или 250 бар

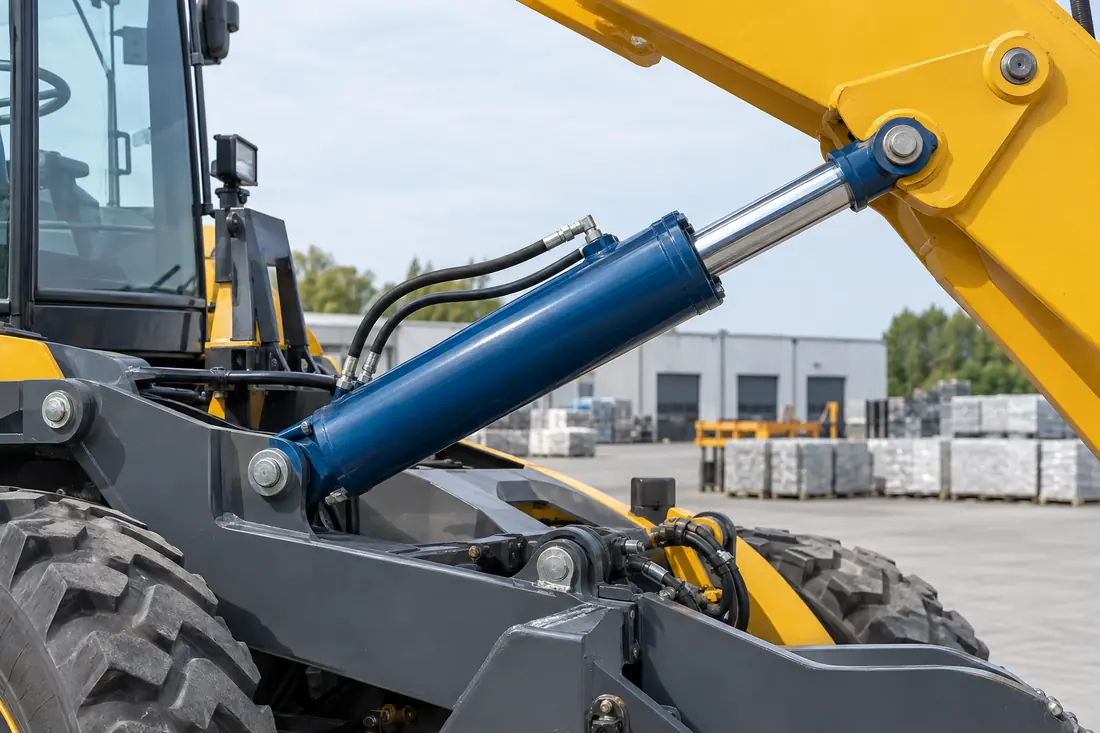

Пример: На погрузочном механизме — сварной гидроцилиндр GST с проушинами и пальцевыми креплениями. Цилиндр перемещает стрелу погрузочного механизма. Пальцевые соединения позволяют изменять угол цилиндра при повороте рабочего органа.
03 · Большие усилия
Тяжёлые промышленные гидроцилиндры
Серия GDX-HC-M250
Цилиндры с круглыми крышками и болтовыми фланцевыми соединениями применяют в прессах, формовочных машинах и металлургическом оборудовании. Конструкцию рассчитывают по усилию, цикличности, нагрузкам на крепления и устойчивости выдвинутого штока.
Исполнения: С фланцевыми соединениями крышек; Для прессового оборудования; Для тяжёлых циклических режимов.
Диаметр поршня: Ø50–320 мм
Ход штока: 100–3000 мм в предлагаемом ряду
Рабочее давление: 250 бар

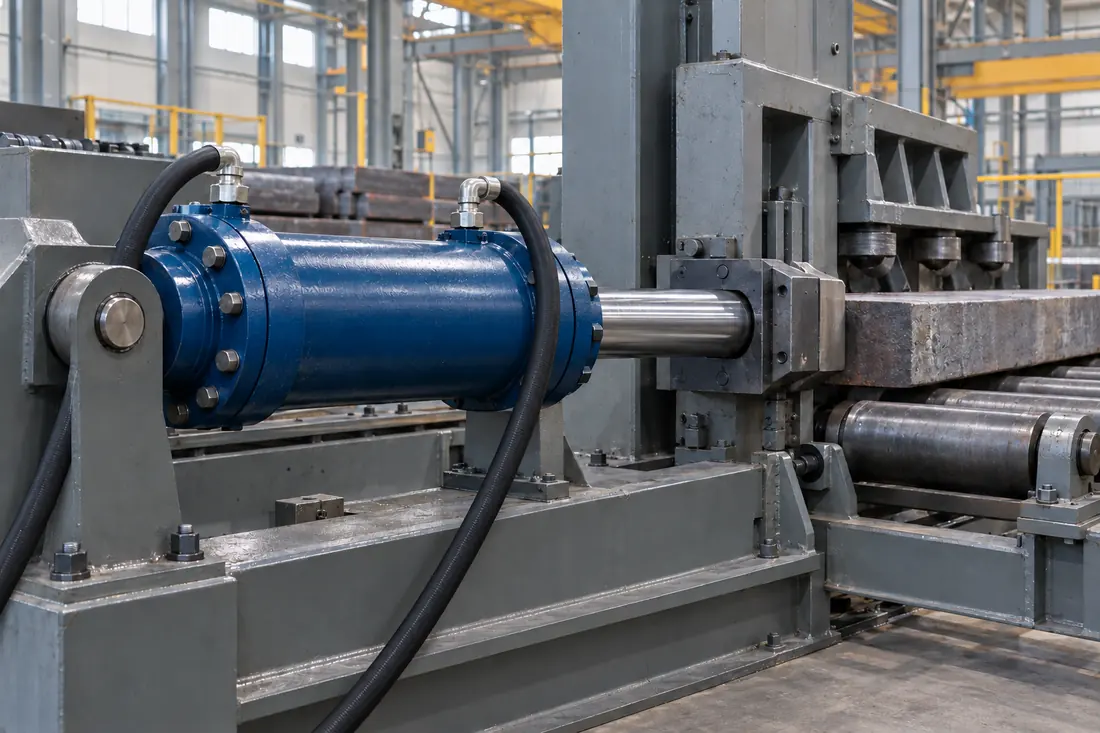

Пример: На правильной машине — тяжёлый гидроцилиндр GDX с фланцевыми крышками и увеличенным штоком. В правильной машине цилиндр перемещает силовой ползун и прижимает металлическую заготовку к опорной системе. Реакцию усилия воспринимает рама машины.
04 · Компактные механизмы и оснастка

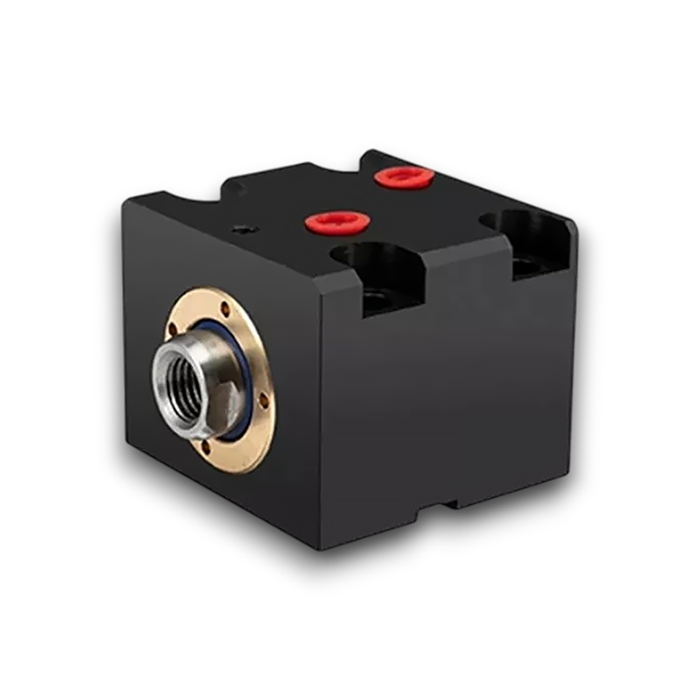

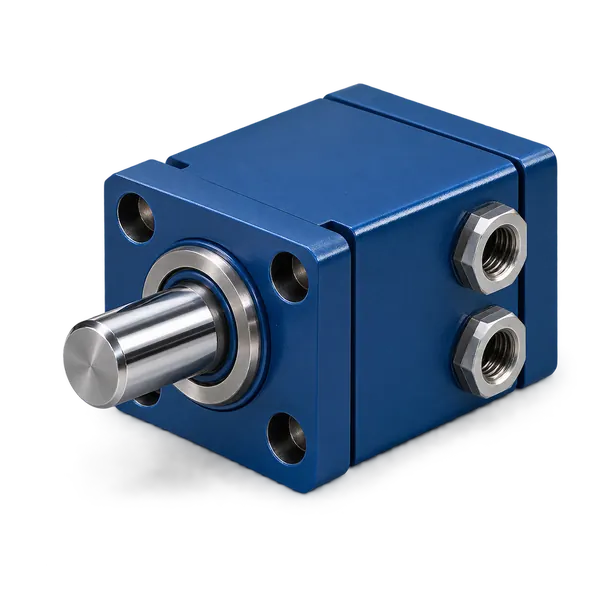

Миниатюрные, компактные и блоковые гидроцилиндры
Серия GCB 20 / 100 · Серия GDF 16 / 63
Группа объединяет два исполнения. Круглые миниатюрные цилиндры имеют узкий корпус и применяются для перемещения небольших узлов, подачи и фиксации. Блоковые и короткоходовые цилиндры встраиваются в станочную оснастку, пресс-формы и зажимные механизмы. Конструкцию выбирают по доступному месту, усилию, ходу и способу крепления.
Исполнения: Круглые миниатюрные; Блоковые и короткоходовые.
Круглые миниатюрные: Ø16–63 мм; ход 25–250 мм; 70 или 140 бар по исполнению
Блоковые: Ø20–100 мм; ход 10–100 мм; 160, 250 или 500 бар по исполнению
Действие: Миниатюрные — двустороннее; блоковые — по выбранной конструкции

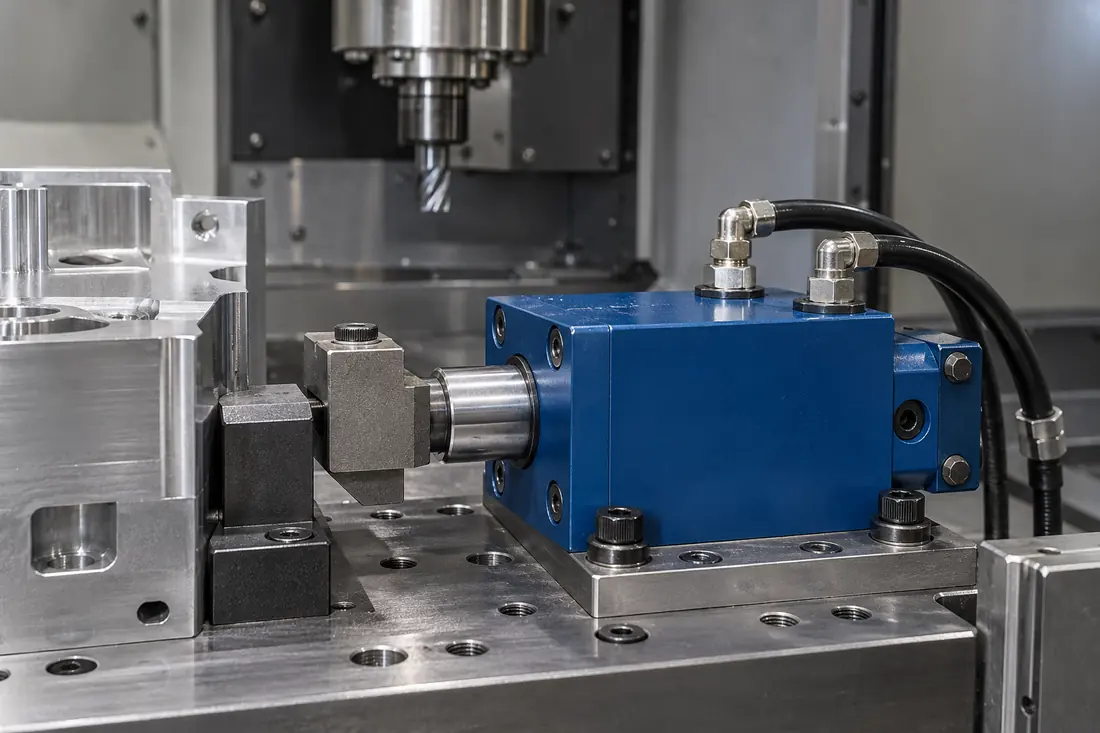

Пример: В станочном приспособлении — блоковый цилиндр серии QCB с коротким штоком, применяется для зажима детали. В приспособлении обрабатывающего центра короткоходовой цилиндр прижимает заготовку через зажимную деталь к неподвижному упору.
05 · Конфигурируемое изделие
Телескопические гидроцилиндры
Подбор по техническому заданию
Несколько выдвижных ступеней последовательно увеличивают длину цилиндра. Число ступеней, их диаметры и ходы подбирают по нагрузке, монтажной длине и требуемому перемещению. Предусматривают одностороннее, двустороннее или комбинированное действие.
Исполнения: Одностороннего действия; Двустороннего действия; Комбинированные.
Конфигурация: Число ступеней и их размеры — по расчёту
Основные данные: Общий ход и длина в сложенном состоянии
Усилие: Проверяется на каждой ступени
Для подбора нужны масса и положение нагрузки, требуемый ход, доступная монтажная длина, давление, положение установки, направляющие и способ возврата.

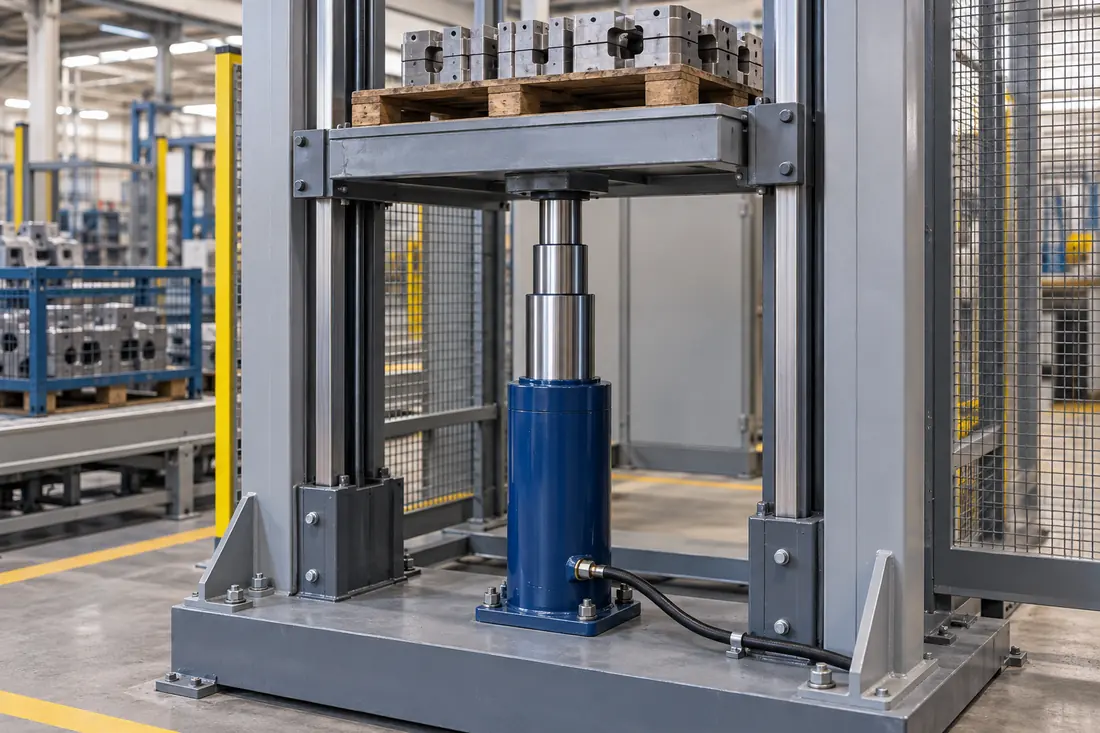

На подъёмной платформе — несколько соосных выдвижных ступеней телескопического цилиндра.
Телескопический цилиндр поднимает направляемую грузовую платформу. Отдельные направляющие воспринимают боковые нагрузки и обеспечивают положение платформы.
06 · Конфигурируемое изделие
Плунжерные гидроцилиндры
Подбор по техническому заданию
Давление жидкости действует на эффективную площадь плунжера. Для типовой конструкции характерны одностороннее действие и один подвод масла. Диаметр плунжера, ход, направляющие и крепление определяют по расчётной нагрузке и схеме механизма.
Исполнения: Подъёмные; Длинноходовые; Усиленные по ТЗ.
Диаметр плунжера: Выбирается по усилию и давлению
Ход и установка: По кинематике и устойчивости
Возврат: Под действием внешней силы
Для подбора нужны усилие, ход, давление, схема опор и направляющих, положение установки, условия возврата и допустимая монтажная длина.

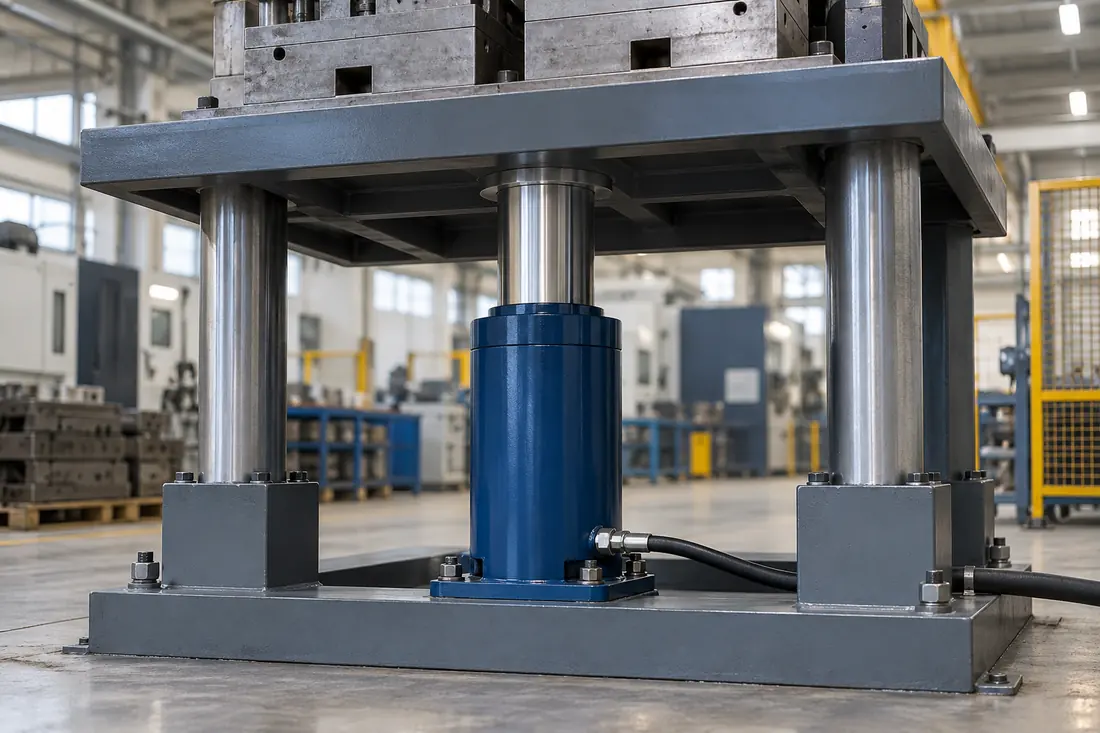

Пример: Под подъёмным столом — плунжерный гидроцилиндр с одним массивным выдвижным элементом (штоком). Одноступенчатый плунжер поднимает промышленный стол. Стол перемещается по отдельным направляющим, а опускается при управляемом отводе масла под действием нагрузки.
07 · Конфигурируемое изделие
Гидроцилиндры специальных конструкций
Разработка и подбор по ТЗ
Специальное исполнение решает задачи, для которых требуется особая кинематика или компоновка. Цилиндры с двусторонним штоком, со сквозным отверстием, тандемные и многопозиционные имеют разные конструкции и подбираются по отдельным требованиям.
Исполнения: С двусторонним штоком; Со сквозным осевым отверстием; Тандемные и многопозиционные.
Конструкция: Определяется задачей механизма
Габариты и крепления: По чертежу или согласованной модели
Параметры: Усилие, ход, давление и цикл — по ТЗ
Пришлите схему работы, чертёж или образец, усилия по направлениям, положения остановки, ход, давление, цикл и ограничения по монтажу.

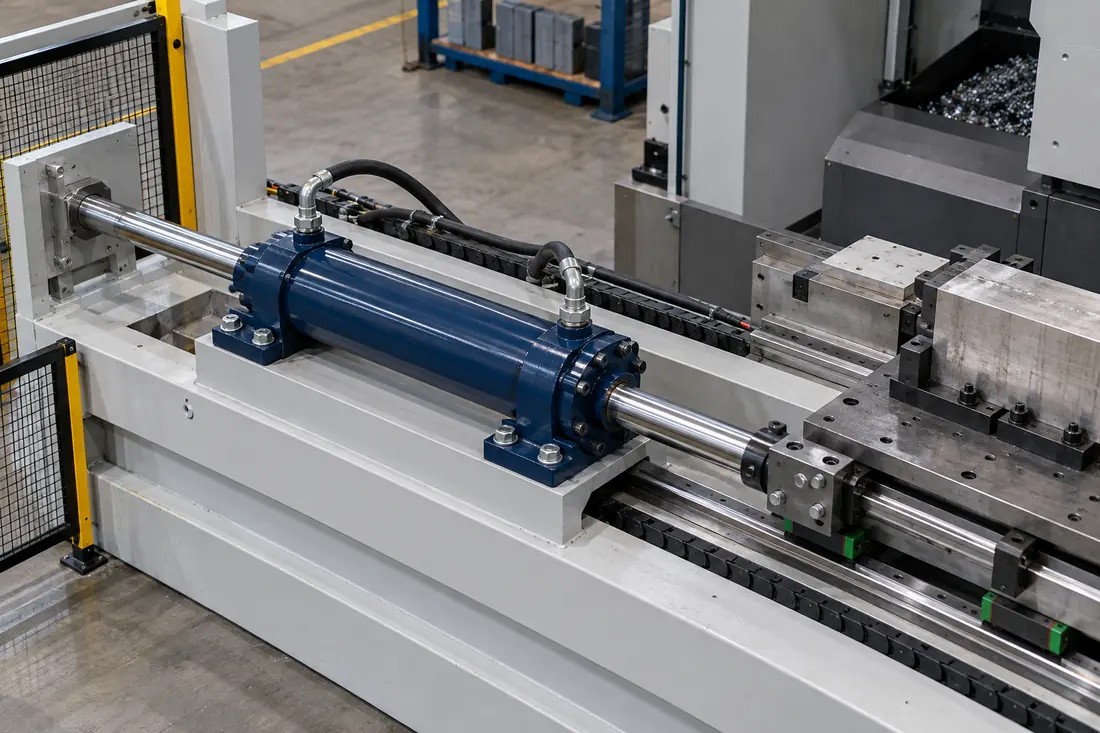

Пример: В механизме подачи — специальный цилиндр со штоками, выходящими с обеих сторон корпуса. Цилиндр с двусторонним штоком перемещает подающую каретку по линейным направляющим. При одинаковых диаметрах штоков рабочие площади обеих полостей равны.
08 · Монтаж и ремонт

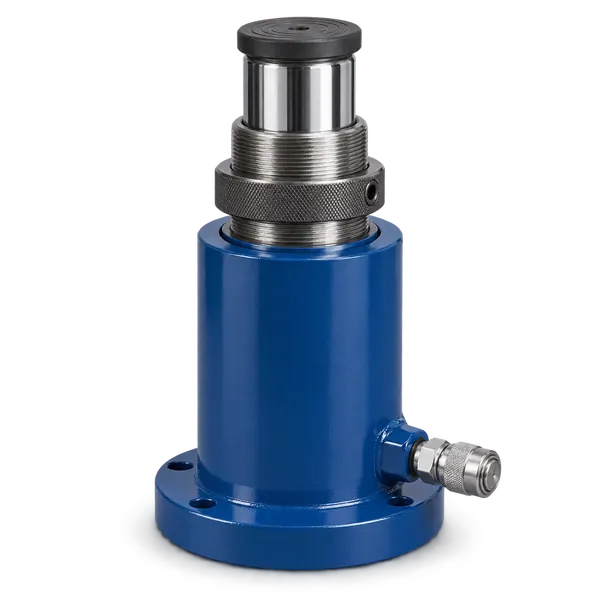

Силовые гидроцилиндры высокого давления
Серия PLX-HC-HP700
Силовые гидроцилиндры применяют при ремонте оборудования, выпрессовке, натяжении и подъёме. Выбирают универсальное, низкое, полое исполнение или вариант с механической стопорной гайкой; насос, рукава и соединения согласуют с рабочим давлением.
Исполнения: Универсальные и низкие; Полые; С механической стопорной гайкой.
Диапазоны развиваемого усилия: 5–100 тс как ориентир для подбора
Ход штока: 10–300 мм в предлагаемом ряду
Давление: До 700 бар для соответствующего исполнения

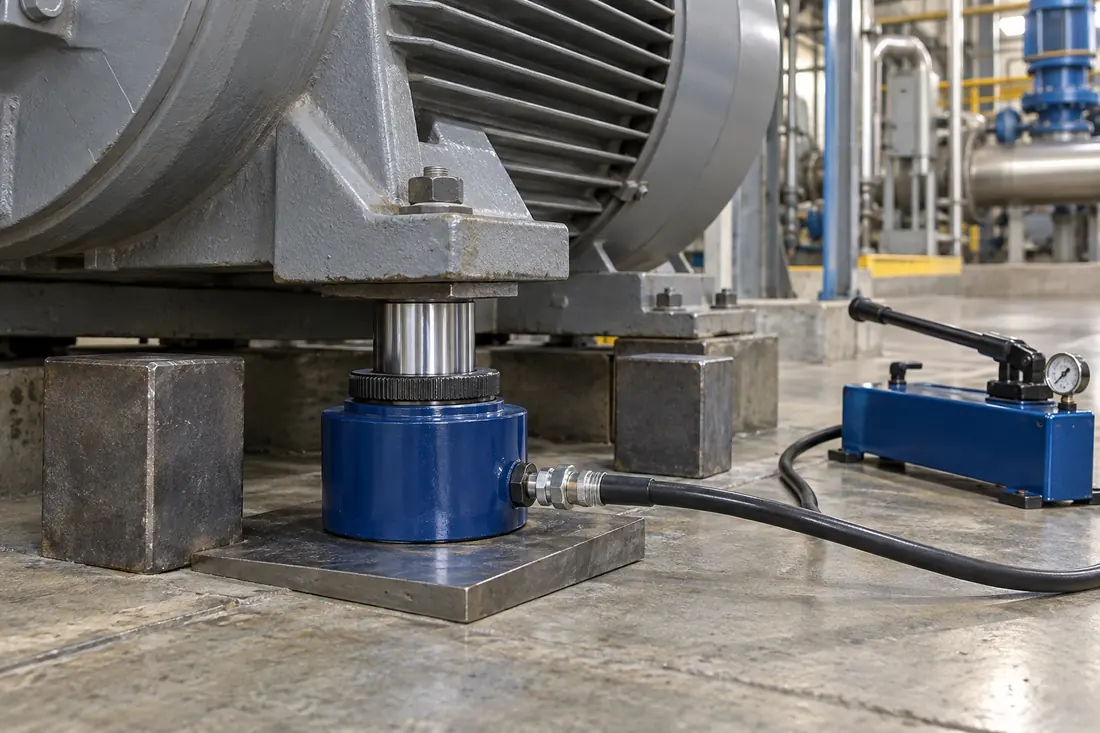

Пример: При обслуживании оборудования — компактный силовой цилиндр под опорой электродвигателя. Короткоходовой цилиндр приподнимает опору тяжёлого электродвигателя для обслуживания и выверки. Опорную поверхность и систему удержания нагрузки выбирают для конкретной операции.
Типовой модельный ряд гидравлических цилиндров
Приведён типовой ряд гидравлических цилиндров для предварительного подбора. Рабочие параметры и допустимые сочетания диаметра, хода, давления и креплений подтверждаются при согласовании конструкции.
Телескопические, плунжерные и специальные конструкции подбираются по ТЗ. Для них не задаётся единая каталожная комбинация размеров.
Серия и конструкция
GNS - На стяжках
Поршень Ø, мм
25–200
Ход, мм
25–2000
Давление, бар
160
Серия и конструкция
GNS - L
На стяжках большого диаметра
Поршень Ø, мм
250–400
Ход, мм
100–3000
Давление, бар
160
Серия и конструкция
GST.....W160
Сварной универсальный
Поршень Ø, мм
32–160
Ход, мм
50–1500
Давление, бар
160
Серия и конструкция
GST.....W250
Сварной усиленный
Поршень Ø, мм
40–250
Ход, мм
50–2000
Давление, бар
250
Серия и конструкция
GDX-HC.....-M250
Тяжёлый промышленный
Поршень Ø, мм
50–320
Ход, мм
100–3000
Давление, бар
250
Серия и конструкция
GDF ......W70
Круглый миниатюрный
Поршень Ø, мм
16
Ход, мм
25–250
Давление, бар
70
Серия и конструкция
GDF ......W140
Круглый миниатюрный
Поршень Ø, мм
20–63
Ход, мм
25–250
Давление, бар
140
Серия и конструкция
GCB-H/F ....W160
Компактный блоковый
Поршень Ø, мм
20–100
Ход, мм
10–100
Давление, бар
160
Серия и конструкция
GCB-H/F ......
Блоковый усиленный
Поршень Ø, мм
25–100
Ход, мм
10–100
Давление, бар
250
Серия и конструкция
GCB-H/F ....W500
Блоковый высокого давления
Поршень Ø, мм
25–100
Ход, мм
10–100
Давление, бар
500
Серия и конструкция
PLX-HC....-HP700
Силовой для монтажа
Поршень Ø, мм
По усилию 5–100 тс
Ход, мм
10–300
Давление, бар
700
Примеры типоразмеров гидравлических цилиндров
Размеры указаны в таком порядке: диаметр поршня х диаметр штока × ход штока. Теоретическое усилие рассчитано на выдвижении без трения и противодавления. Допустимая нагрузка определяется расчётом механизма.
Пример обозначения: GST 32x18×100
Серия
GST 32x18×100.....W160
Размеры D/d × S, мм
32 / 18 × 100
Давление, бар
160
Усилие, кН / тс
12,9 / 1,31
Серия
GST 50x30×200.....W160
Размеры D/d × S, мм
50 / 30 × 200
Давление, бар
160
Усилие, кН / тс
31,4 / 3,20
Серия
GST 63x35×300.....W160
Размеры D/d × S, мм
63 / 36 × 300
Давление, бар
160
Усилие, кН / тс
49,9 / 5,09
Серия
GST 80x45×300.....W160
Размеры D/d × S, мм
80 / 45 × 400
Давление, бар
160
Усилие, кН / тс
80,4 / 8,20
Серия
GST 100x50×500.....W160
Размеры D/d × S, мм
100 / 50 × 500
Давление, бар
160
Усилие, кН / тс
125,7 / 12,81
Серия
GST 50x30×300.....W250
Размеры D/d × S, мм
50 / 30 × 300
Давление, бар
250
Усилие, кН / тс
49,1 / 5,01
Серия
GST 80x45×500.....W250
Размеры D/d × S, мм
80 / 45 × 500
Давление, бар
250
Усилие, кН / тс
125,7 / 12,81
Серия
GST 100x60×630.....W250
Размеры D/d × S, мм
100 / 60 × 630
Давление, бар
250
Усилие, кН / тс
196,3 / 20,02
Серия
GST 125x70×1000.....W250
Размеры D/d × S, мм
125 / 70 × 1000
Давление, бар
250
Усилие, кН / тс
306,8 / 31,28
Серия
GST 160x110×1000.....W250
Размеры D/d × S, мм
160 / 110 × 1000
Давление, бар
250
Усилие, кН / тс
502,7 / 51,26
Серия
GDF 16×50.....W70
Размеры D/d × S, мм
16 / 10 × 50
Давление, бар
70
Усилие, кН / тс
1,4 / 0,14
Серия
GDF 25×50.....W140
Размеры D/d × S, мм
25 / 12 × 50
Давление, бар
140
Усилие, кН / тс
6,9 / 0,70
Серия
GDF 40×100.....W140
Размеры D/d × S, мм
40 / 20 × 100
Давление, бар
140
Усилие, кН / тс
17,6 / 1,79
Серия
GCB-H/F 32×25...
Размеры D/d × S, мм
32 / 20 × 25
Давление, бар
160
Усилие, кН / тс
12,9 / 1,31
Серия
GCB-H/F 50×50...
Размеры D/d × S, мм
50 / 32 × 50
Давление, бар
160
Усилие, кН / тс
31,4 / 3,20
Серия
GCB-H/F 63×100...
Размеры D/d × S, мм
63 / 40 × 100
Давление, бар
160
Усилие, кН / тс
49,9 / 5,09
Доступные опции и исполнения гидравлических цилиндров
Опции выбираются для конкретной серии и рабочего режима. Их совместимость подтверждается при согласовании цилиндра.
Действие и подвод масла
Одностороннее или двустороннее действие; расположение и тип гидравлических присоединений выбираются по схеме управления.
Крепления
Проушины, вилки, лапы, фланцы и цапфы. Размеры и тип шарниров согласуются с кинематикой и усилием механизма.
Контроль положения
Датчики крайних положений или линейный датчик перемещения. Тип сигнала и монтаж выбираются под систему управления.
Торможение в конце хода
Торможение с одной или двух сторон снижает удар в конце движения. Настройка зависит от скорости и перемещаемой массы.
Защита штока
Хромирование, ТВЧ с хромированием, дополнительные покрытия и защитный чехол. Комплект защиты выбирается по условиям работы.
Условия эксплуатации
Коррозионностойкие материалы, специальные уплотнения и исполнения для низких или высоких температур — по согласованию.
Встроенная гидроаппаратура
Гидрозамок, тормозной клапан или присоединительный блок могут устанавливаться на цилиндре по согласованной гидросхеме.
Размеры по заданию
Метрические, дюймовые и нестандартные размеры; изготовление по чертежу, образцу или установочным размерам заменяемого цилиндра.
Что нужно для подбора гидравлического цилиндра
Передайте исходные данные в удобном виде: описание задачи, чертёж, эскиз, фотографии или образец. Мы уточним недостающие параметры и согласуем исполнение.
01 Задача и нагрузка
Опишите движение, нагрузку, её направление и требуемое усилие на выдвижении и втягивании.
02 Ход и габариты
Укажите ход, монтажную длину, свободное пространство и ограничения по диаметру корпуса.
03 Гидросистема и цикл
Сообщите рабочее давление, расход, требуемую скорость, частоту циклов и режим работы.
04 Крепления и условия
Приложите схему опор и направляющих, данные о температуре, загрязнениях, рабочей жидкости и нужных датчиках.
Нужен гидроцилиндр под вашу задачу
Пришлите исходные данные. Подберём типовое исполнение или обсудим разработку цилиндра по техническому заданию.
Ответы на частые вопросы
Чем отличаются гидроцилиндры на стяжках и сварные?
У гидроцилиндров на стяжках, крышки соединены наружными шпильками. В сварной конструкции часть соединений корпуса выполнена сваркой. Выбор зависит от компоновки, креплений, режима работы и требований к обслуживанию.
Можно ли изготовить замену гидроцилиндра по образцу?
Образец, чертёж и данные о режиме работы позволяют оценить возможность изготовления замены. Кроме габаритов необходимо проверить крепления, диаметры, ход, присоединения, давление и условия эксплуатации.
Почему телескопические и плунжерные гидроцилиндры подбираются по ТЗ?
Их характеристики зависят от схемы механизма, монтажной длины, направляющих и условий возврата. У телескопических цилиндров дополнительно проверяются усилие и ход каждой ступени.
Равно ли расчётное усилие грузоподъёмности гидроцилиндра фактическому усилию?
Нет. Расчётное усилие по площади поршня не учитывает трение, противодавление, устойчивость штока и кинематику механизма. Допустимая нагрузка определяется расчётом всего узла.
Можно ли получить точное позиционирование штока гидроцилинра?
Для позиционирования подбирают датчик, управляющую гидроаппаратуру и контроллер. Точность зависит от всей системы, нагрузки и механики, поэтому наличие датчика само по себе не определяет точность привода.
Узнать цену, заказать или получить консультацию
Пожалуйста заполните поля и нажмите кнопку "Отправить" внизу формы.
Вы получите, на указанный адрес емаил, подтверждение и номер Вашего обращения. Мы свяжемся с Вами в ближайшее время.
