Гидроцилиндры сварного типа
Серия CST
Линейные приводы для мобильной техники и нагруженных механизмов
Сварные гидроцилиндры поднимают стрелы, поворачивают рабочие органы и перемещают узлы оборудования. Подбираем усилие, ход, крепления и комплектацию с учётом кинематики и условий эксплуатации.
Москва · более 25 лет производства
Сварной гидроцилиндр поднимает стрелу фронтального погрузчика. Пальцевые шарниры позволяют цилиндру менять угол при движении стрелы.
Круглый сварной корпус, проушины и съёмная передняя крышка — пример типового исполнения.
Как устроен гидроцилиндр сварного типа
В типовой конструкции задняя крышка соединена с круглой стальной гильзой сваркой; бобышки портов и элементы креплений также могут быть приварными. Передняя крышка с направляющей штока может быть съёмной, например резьбовой, для обслуживания уплотнений. Базовое исполнение — двустороннего действия с одним штоком: масло поочерёдно подаётся в поршневую и штоковую полости.
Основные параметры
Компактный поперечный габарит
Круглый корпус без наружных стяжек удобно размещать между элементами рамы и рычагами. Полный габарит зависит от портов и креплений.
Шарнирная установка
Проушины, поперечные втулки и сферические шарниры позволяют согласовать привод с траекторией рабочего органа.
Исполнение под среду
Шток, скребки, уплотнения и покрытие корпуса выбирают для пыли, влаги, холода и заданного рабочего цикла.
Действие
Типовое исполнение — двустороннее с одним штоком. Одностороннее с внешним возвратом — по заданию.
Диаметр поршня
Предлагаемый модельный ряд: Ø40–150 мм.
Ход штока
от 10 до 3000 мм. Сочетания размеров проверяются расчётом.
Давление
до 270 бар. Допуск подтверждается для конкретного исполнения.
Корпус и шток
Стальной сварной корпус; хромированная рабочая поверхность штока. Съёмная передняя крышка — по конструкции.
Рабочая среда
Гидравлическое масло и совместимая система уплотнений. Температура, скорость перемещения и рабочий цикл — по спецификации.
Сварные гидравлические цилиндры - как заказать
Для заказа сварного гидравлического цилиндра по вашим размерам необходимо заполнить форму заказа ниже.
Форма для заказа гидравлического цилиндра
Модельный ряд гидроцилиндров сварного типа
GST... — обозначения каталога Pnevmolux. Диапазоны параметров служат для предварительного подбора и не являются подтверждёнными складскими артикулами. 270 Бар — теоретическое рабочее давление; любое сочетание диаметра, хода штока, давления и креплений требует согласования.
Серия и исполнение
GST 100.45x250.695.11.11
Типовое исполнение
Поршень Ø, мм
40–150
Ход, мм
10–3000
Давление, бар
270
Сварные гидравлические цилиндры на заказ серии GST – маркировка
В данной таблице описана маркировка гидравлических цилиндров серии GST для заказа.
GST
Пример обозначения сварного гидравлического цилиндра: GST 100.45x250.695.11.11. – сварной гидравлический цилиндр серии GST с диаметром поршня 100мм, диаметр штока 45мм, ход штока 250 мм, установочный габарит между осями креплений цилиндра 695мм. крепление корпуса цилиндра - задний сферический шарнир, крепление штока цилиндра - сферический наконечник с шарниром.
Предлагаемые сочетания диаметра поршня и диаметра штока
Это предлагаемые сочетания для стартовой размерной сетки, а не обязательный стандарт. Фактический диаметр штока выбирается по усилию, ходу, устойчивости при сжатии и монтажу. Более толстый шток уменьшает площадь и усилие на втягивании.
Примеры размеров моделей и допустимое усилия гидроцилиндров сварного типа
Размеры указаны как D/d × S: диаметр поршня / диаметр штока × ход штока, мм. Усилия рассчитаны при давлении соответствующей строки для цилиндра с одним штоком без трения и противодавления. Это расчётные примеры для предварительного подбора.
Серия и размер D/d × S
GST 40х25x250
Давление, бар
270
Выдвижение, кН
33,9
Втягивание, кН
20,7
Серия и размер D/d × S
GST 50х30x300
Давление, бар
270
Выдвижение, кН
53,0
Втягивание, кН
33,9
Серия и размер D/d × S
GST 63х35x400
Давление, бар
270
Выдвижение, кН
84,2
Втягивание, кН
58,2
Серия и размер D/d × S
GST 80х40x500
Давление, бар
270
Выдвижение, кН
135,7
Втягивание, кН
101,8
Серия и размер D/d × S
GST 100х45x630
Давление, бар
270
Выдвижение, кН
212,1
Втягивание, кН
169,1
Серия и размер D/d × S
GST 125х70x800
Давление, бар
270
Выдвижение, кН
331,3
Втягивание, кН
227,4
Серия и размер D/d × S
GST 150х80x1000
Давление, бар
270
Выдвижение, кН
477,1
Втягивание, кН
341,4
Fвыд = p × π × D² / 40 000; Fвт = p × π × (D² − d²) / 40 000. Здесь p — бар, D и d — мм, F — кН. Теоретическое усилие не является допустимой грузоподъёмностью механизма.
Где применяется гидроцилиндры сварного типа
Погрузочная техника
Подъём стрелы и поворот ковша. Усилие выбирают по плечам рычагов во всём диапазоне движения, а не только по массе груза.

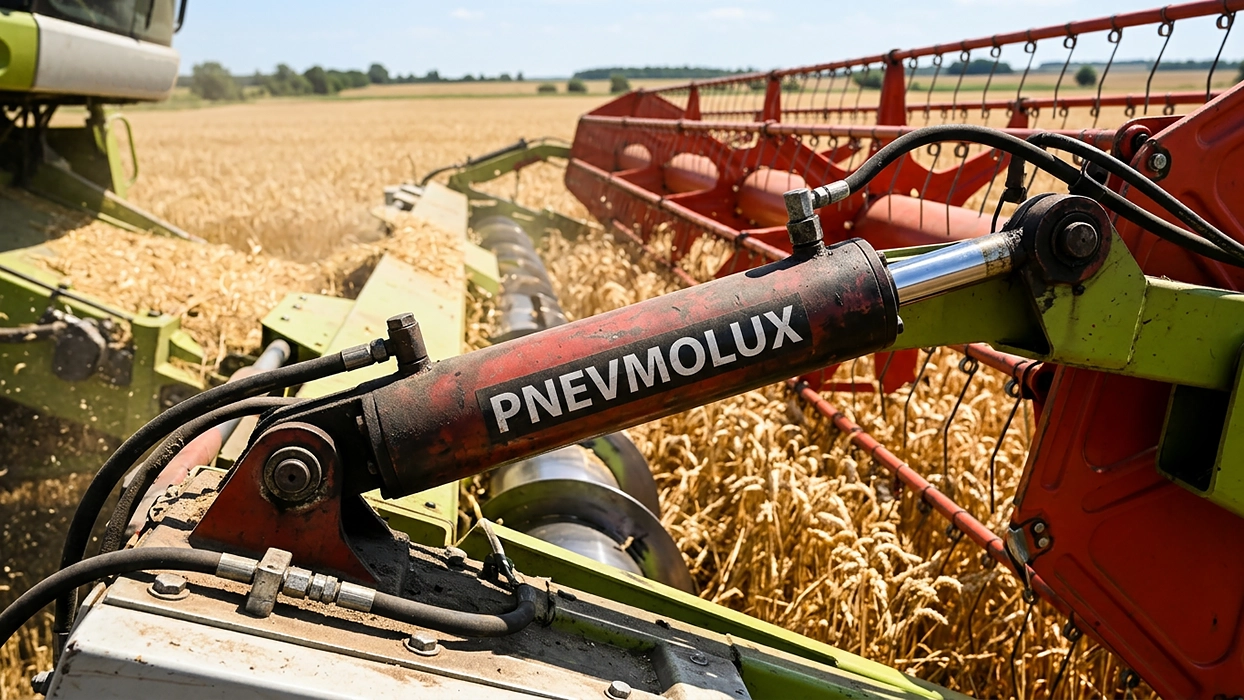

Сельскохозяйственные машины
Привод навески, складывание секций и регулировка положения рабочих органов. Учитывают загрязнение, коррозию и сезонную эксплуатацию.
Коммунальная и прицепная техника
Перемещение отвалов, бортов, крышек и опор. Для опускания под действием нагрузки согласуют гидросхему управления.
Промышленное оборудование
Привод заслонок, прижимов и направляемых кареток. Боковые нагрузки воспринимаются направляющими механизма.
Варианты крепления гидроцилиндров сварного типа
Крепления должны передавать рабочее усилие и допускать движение механизма без перекоса. При боковых нагрузках нужны отдельные направляющие.
Крепление
Проушина с втулкой
Способ установки
Палец в кронштейне
Типичная задача
Стрела, ковш, рычаг
Что проверить
Диаметр пальца, ширина опоры, смазка
Крепление
Поперечная втулка
Способ установки
Палец через поперечную трубу
Типичная задача
Навесное оборудование
Что проверить
Межосевой размер и зазоры
Крепление
Вилка
Способ установки
Охват ответной проушины
Типичная задача
Рычажный механизм
Что проверить
Ширина вилки и фиксация пальца
Крепление
Сферический шарнир
Способ установки
Подшипник в проушине
Типичная задача
Ограниченный перекос осей
Что проверить
Угол качания и нагрузка шарнира
Крепление
Фланец или цапфы
Способ установки
Жёсткая опора или ось поворота
Типичная задача
Специальная компоновка
Что проверить
Соосность, прочность опор и корпуса
Опции и исполнения гидроцилиндров сварного типа
Опции подбираются для конкретного цилиндра. Их совместимость, влияние на габариты и доступность подтверждаются при согласовании.
Действие и подвод масла
Двустороннее или одностороннее действие с возвратом внешней нагрузкой. Положение, резьбу и проходное сечение портов выбирают по расходу и месту прокладки рукавов.
Крепления и наконечники
Проушины, поперечные втулки, вилки, сферические шарниры, фланцы и цапфы. Согласуются пальцы, ширина опор, углы качания, смазка и установочные размеры.
Контроль положения
Датчики крайних положений или датчик перемещения по согласованию. Для встроенного датчика заранее определяют место установки, диапазон, точность, питание и выходной сигнал.
Торможение в конце хода
Торможение на выдвижении, втягивании или с обеих сторон — если предусмотрено конструкцией. Его параметры выбирают по массе, скорости и энергии движения; это не базовая опция каждого цилиндра.
Шток и его защита
Увеличенный диаметр, поверхностная закалка с хромированием, дополнительные покрытия, усиленный скребок или защитный чехол. Исполнение подбирают по нагрузке, загрязнению и коррозионной среде.
Уплотнения и температура
Материалы уплотнений подбирают по рабочей жидкости, температуре, скорости и требуемому трению. Холодное или высокотемпературное исполнение согласуется отдельно для всего узла.
Удержание и управление нагрузкой
Гидрозамок для запирания полости или контрбалансный клапан для управления попутной нагрузкой — по гидросхеме. Клапаны имеют разные функции; их тип и монтаж у цилиндра определяются задачей.
Размеры по заданию
Нестандартный ход, диаметр штока, межосевые размеры, крепления, порты и окраска. При замене аналога согласуют полный монтажный чертёж и доступ для обслуживания.
Что нужно для подбора гидроцилиндров серии GST сварного типа
Передайте описание задачи, чертёж или фотографии аналога. Уточним недостающие параметры и согласуем исполнение.
01 Нагрузка и кинематика
Усилия в обе стороны, масса, ход, скорость, частота циклов, положение цилиндра и схема рычагов с размерами.
02 Гидросистема
Рабочее и пиковое давление, расход, жидкость, схема управления, удержание и опускание нагрузки.
03 Монтаж
Межосевые размеры при втянутом и выдвинутом штоке, пальцы, ширина проушин, углы качания, положение портов и свободное пространство.
04 Условия и комплектация
Температура, пыль, влага, коррозия, датчики, защита штока, ресурс и количество. При замене — маркировка, чертёж и фотографии аналога.
Подберём цилиндр для вашего оборудования
Пришлите техническое задание, чертёж или маркировку заменяемого цилиндра.
Связаться с Pnevmolux
К письму можно приложить чертёж, эскиз и фотографии.
Ответы на вопросы
Сварной цилиндр можно ремонтировать?
Да, если конструкция предусматривает съёмную переднюю крышку и доступ к внутренним деталям. Сварное соединение задней крышки не означает, что цилиндр целиком неразборный. Ремкомплект выбирают по конкретному исполнению.
Чем он отличается от цилиндра на шпильках?
У сварного цилиндра часть деталей корпуса соединена сваркой; наружных продольных стяжек нет. У шпилечного крышки стянуты шпильками. Выбор зависит от габаритов, креплений, нагрузок и обслуживания.
Все сварные цилиндры рассчитаны на 250 бар?
Нет. Способ соединения корпуса не задаёт рабочее давление. Например, Prince Magnum заявлен на 3000 psi — около 207 бар. Для W250 здесь предложен проектный ориентир 250 бар, который должен быть подтверждён расчётом и документацией изделия.
Как определить грузоподъёмность стрелы?
По усилию цилиндра, плечам рычагов, положению стрелы, массе узлов и динамике. Теоретическое усилие штока нельзя напрямую считать грузоподъёмностью машины. Проверяют весь диапазон движения и устойчивость штока.
