Квадратные алюминиевые анодированные трубы для пневмоцилиндров
В современных пневматических цилиндрах широко используются специальные алюминиевые профили, которые одновременно выполняют функцию рабочей гильзы и наружного корпуса.
В профиле могут быть предусмотрены:
- продольные каналы;
- крепежные элементы;
- пазы для датчиков положения;
- технологические полости;
- элементы для монтажа дополнительных компонентов.
Такие профили характерны для большого количества современных стандартных пневмоцилиндров, включая цилиндры в конструкциях, соответствующих ISO 15552.

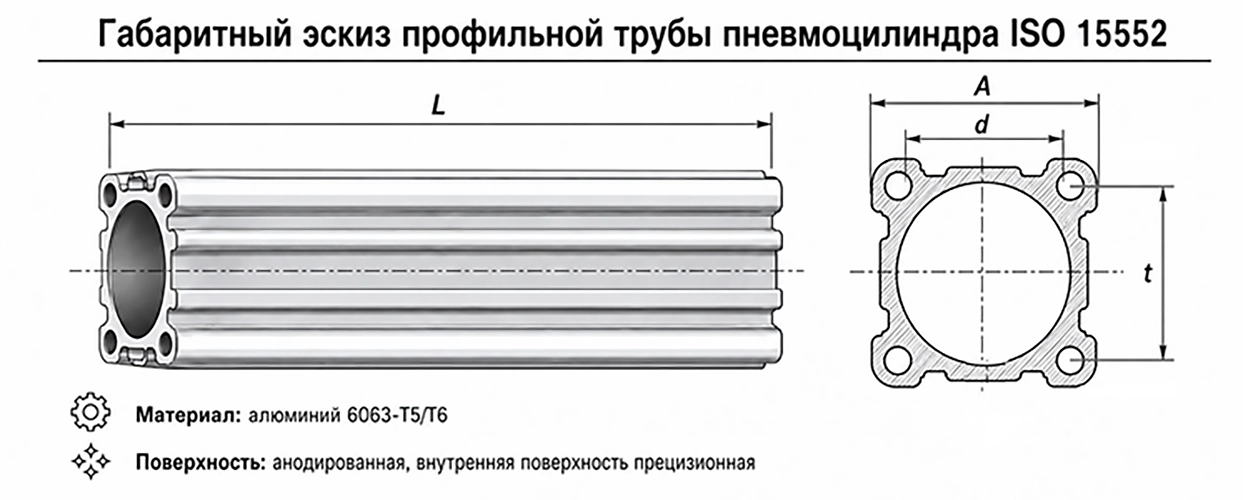

Внутренний диаметр d, мм
Наружный габаритный размер гильзы A, мм
Размер между отверстиями t, мм
32
45x45
32,5x32,5
40
52x52
38x38
50
65x65
46,5x46,5
63
76x76
56,5x56,5
80
94x94
72x72
100
112x112
89x89
125
134x134
110x110
