Муфты для валов
Муфты соединяют валы электродвигателя и ведомого агрегата и передают крутящий момент. В разделе представлены два распространённых решения для насосов, гидростанций и промышленных приводов.
Выбор зависит от нагрузки, частоты вращения, размеров валов и условий работы. Для смягчения ударов рассматривают кулачковую муфту; для компактного насосного узла — также зубчатую муфту NL с полиамидной гильзой.
01 · Кулачковые муфты PLX-J с эластомерной вставкой
Смягчение ударов и крутильных колебаний в насосных и общепромышленных приводах.
02 · Зубчатые муфты NL с полиамидной гильзой
Компактное соединение валов двигателя и насоса с небольшим объёмом обслуживания.
01 · Кулачковые муфты с эластомерной вставкой
Две металлические полумуфты с кулачками передают момент через упругую вставку — «звёздочку». Её материал и твёрдость влияют на демпфирование и крутильную жёсткость соединения.
Преимущества
- Смягчают удары и крутильные колебания; свойства можно менять подбором вставки.
- Работают без смазки; изнашиваемую вставку можно заменить.
- Компенсируют небольшие смещения валов в пределах выбранного исполнения.
Недостатки и ограничения
- Вставка стареет и изнашивается; её стойкость зависит от температуры и рабочей среды.
- Упругая деформация влияет на точность передачи угла; обычное исполнение не следует считать безлюфтовым.
- Для замены вставки может потребоваться осевое перемещение агрегата.
Пример применения. Привод остановлен, защитный кожух снят.
Где применяются
Насосные установки, гидростанции, вентиляторы, конвейеры и мешалки. Подходят для приводов, где важно уменьшить ударность передачи момента.

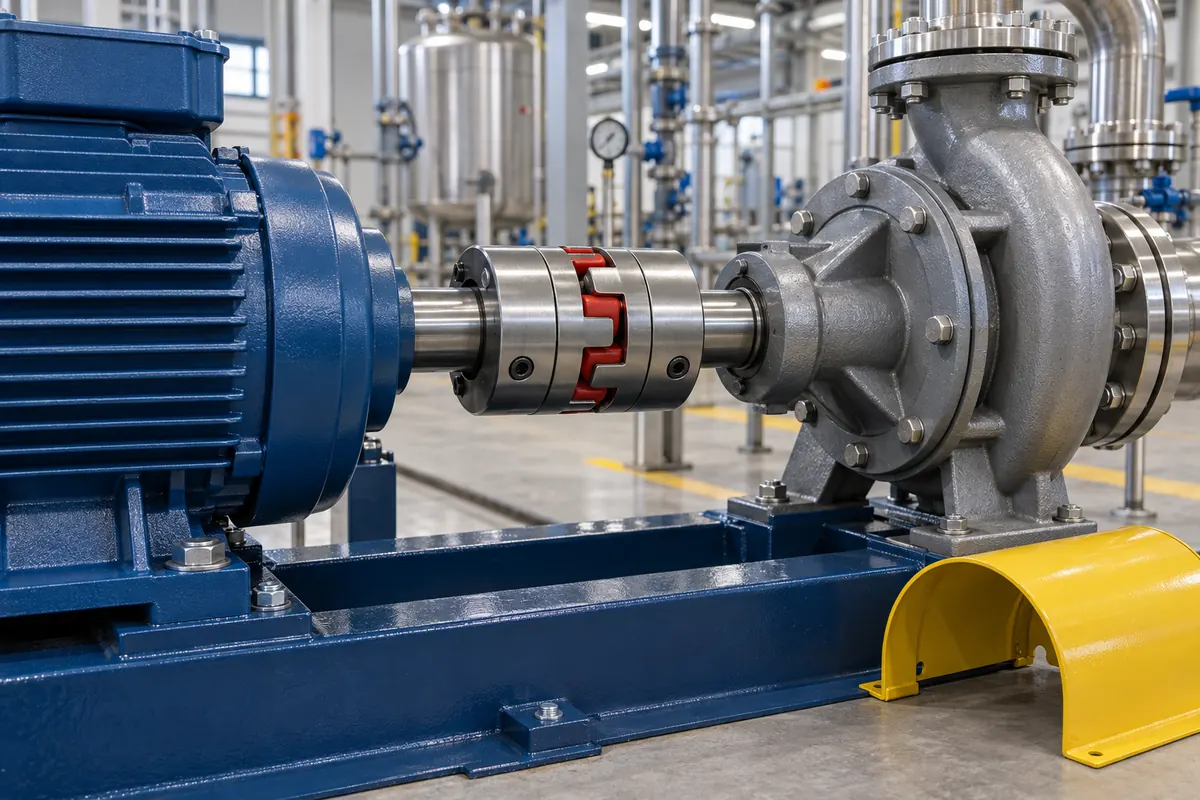

На иллюстрации — соединение электродвигателя с центробежным насосом.
02 · Зубчатые муфты NL с полиамидной гильзой
Две металлические ступицы с наружными зубьями соединяются общей полиамидной гильзой с внутренними зубьями. Момент передаётся через зубчатое зацепление.
Преимущества
- Компактная конструкция удобна для моторно-насосных агрегатов.
- Пара металл–полиамид обычно работает без смазки; требования уточняют по паспорту исполнения.
- Геометрия зубьев допускает небольшие смещения валов в установленных пределах.
Недостатки и ограничения
- Демпфирование обычно слабее, чем у кулачковых муфт с мягкой вставкой.
- Износ зубьев увеличивает зазор; стандартная муфта не предназначена для безлюфтового позиционирования.
- Температуру и химическую стойкость проверяют для конкретной марки полиамида.
Пример применения. Привод остановлен, защитный кожух снят.
Где применяются
Приводы гидронасосов, гидростанции и компактные промышленные насосные агрегаты. При частых ударах и реверсах необходима проверка динамических нагрузок.

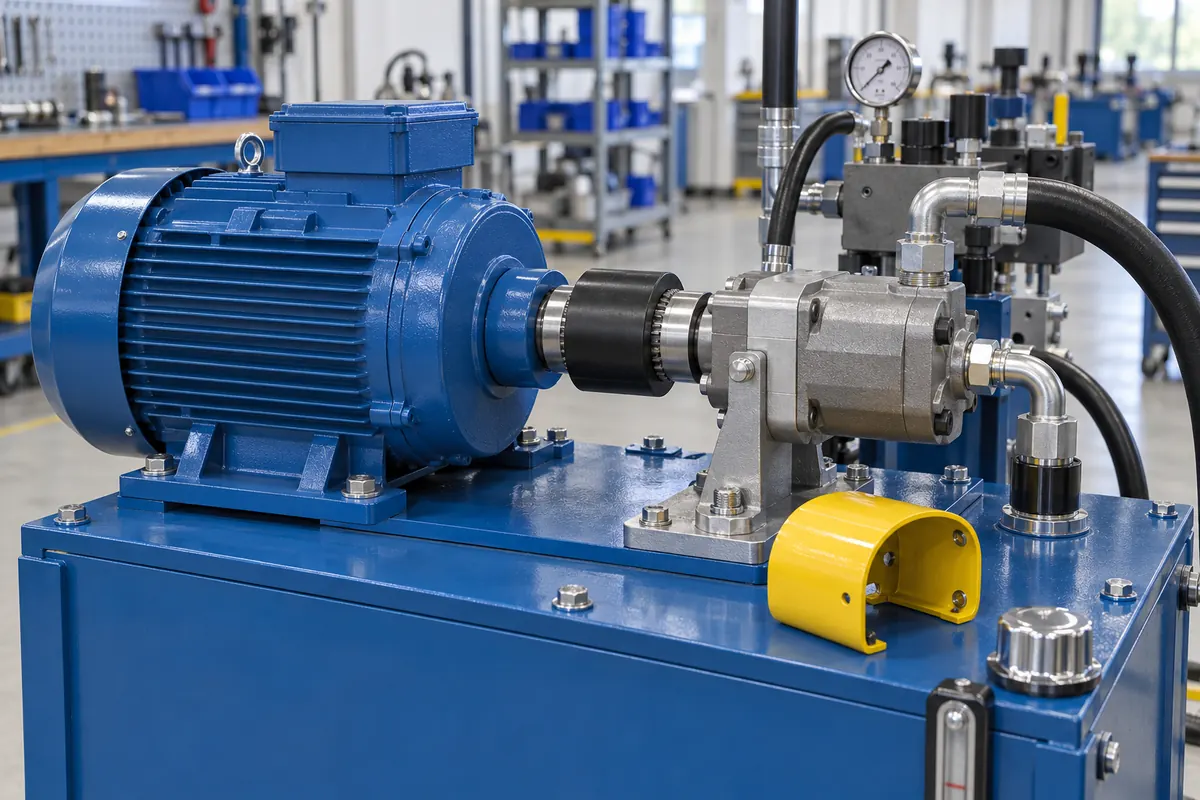

На иллюстрации — соединение электродвигателя с гидронасосом на баке гидростанции.

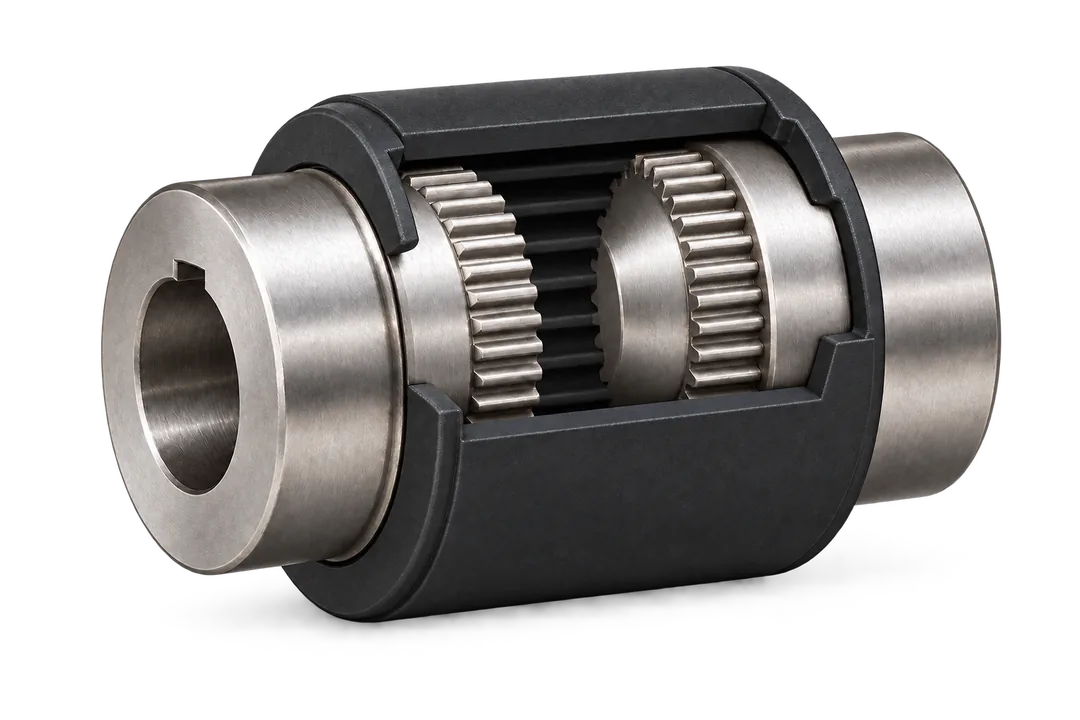

Условный вырез муфты выполнен для показа конструкции. Рабочая гильза цельная, без такого окна; точная геометрия зависит от исполнения.
Как устроена зубчатая муфта NL
Вырез в полиамидной гильзе показывает две отдельные металлические ступицы с наружными зубьями. Каждая ступица закрепляется на своём валу.
- Наружные зубья каждой ступицы входят в зацепление с внутренними зубьями общей гильзы.
- Между ступицами сохраняется осевой зазор; непосредственно друг с другом они не зацепляются.
- Крутящий момент проходит от ведущей ступицы через гильзу к ведомой ступице.
Сравнение двух групп
| Критерий | 01 · Кулачковые | 02 · Зубчатые NL |
|---|---|---|
| Передача момента | Кулачки и упругая вставка | Зубья ступиц и гильзы |
| Основное преимущество | Демпфирование ударов | Компактность насосного узла |
| Изнашиваемая деталь | Эластомерная вставка | Полиамидная гильза |
| Что проверить | Материал и твёрдость вставки | Профиль зубьев и материал гильзы |
Как подобрать муфту
- Мощность двигателя, частота вращения, рабочий и пиковый моменты.
- Диаметры и длины обоих валов, шпоночные пазы или шлицы.
- Расстояние между торцами валов и доступное место для муфты.
- Пуски, реверсы, ударные нагрузки, температура и рабочая среда.
Компенсация небольших смещений не отменяет центровку валов. Допустимые обороты, момент и несоосность проверяют по документации выбранной муфты.
Замена существующей муфты
Совпадения номера или наружного диаметра недостаточно для замены. Сопоставляют посадки, монтажную длину, геометрию сопряжённых деталей и допустимые нагрузки.
Данные для подбора
Передайте данные привода, фотографию узла или чертёж. Для замены существующей муфты добавьте её маркировку и размеры присоединения.
