От подготовки сжатого воздуха до движения, захвата и контроля: подберите элементы пневмосистемы под задачу вашего оборудования. В разделе Pnevmolux собраны 16 групп компонентов — для создания новых машин, модернизации производственных линий и замены существующих изделий.

15–16

Промышленная пневматика использует энергию сжатого воздуха для перемещения, прижима, поворота, захвата и выполнения технологических операций. Работоспособность системы определяется совместной работой источника воздуха, подготовки, распределения, управления, исполнительных устройств и средств контроля.

Подача воздуха к потребителям через трубопроводы, фитинги и коллекторы.

Измерение параметров, диагностика и контроль защитных функций.

Эта последовательность объясняет работу системы. Датчики и средства безопасности применяются на разных её участках, а регулирование давления и подготовка воздуха могут выполняться как централизованно, так и непосредственно у потребителя.

КАТАЛОГ / ГРУППЫ 01–04

Источник энергии пневмосистемы, качество воздуха, рабочее давление и соединение компонентов. Здесь подбирают оборудование от компрессорной до точки подключения машины.

Оборудование для удаления частиц, воды и масла, осушки и локальной подготовки воздуха перед подачей к компонентам. Набор ступеней определяется требованиями конкретного процесса.

• Магистральные и локальные фильтры, влагоотделители, микрофильтры и угольные фильтры.
• Холодильные, адсорбционные и мембранные осушители.
• Блоки подготовки FRL, лубрикаторы и контроль качества по ISO 8573-1.

При выборе: Класс по частицам, воде и маслу, расход и перепад давления. Лубрикатор устанавливают только при необходимости для выбранного оборудования.

Соединительные компоненты и линии подачи воздуха от магистрали к машине и отдельным устройствам. Диаметр и длина линий влияют на потери давления и скорость работы приводов.

• Цанговые, резьбовые и обжимные фитинги; трубки, рукава и защитные оболочки.
• Коллекторы, распределительные блоки, шинопроводы и быстроразъёмные соединения.
• Глушители, обратные и дроссельные клапаны для локального монтажа.

При выборе: Тип и размер резьбы, наружный и внутренний диаметры трубки, материал, расход, давление и температура.

КАТАЛОГ / ГРУППЫ 05–10

Компоненты для переключения и регулирования потоков, построения пневматической логики, подключения к системе управления и сборки комплектных узлов.

Объединяют несколько распределителей и подключений в компактный узел. Применяются в машинах с большим числом пневматических функций и централизованным управлением.

• Модульные и моноблочные острова; централизованная и децентрализованная архитектура.
• Многополюсное подключение, Fieldbus, Industrial Ethernet и IO-Link — по исполнению.
• Удалённые входы/выходы, диагностика, острова повышенного расхода и решения с функциями безопасности.

При выборе: Число клапанов, зоны давления, расход, интерфейс ПЛК, резерв расширения и степень защиты.

Формируют и обрабатывают пневматические сигналы для выполнения условий, выдержек времени и последовательностей. Применяются в автономных пневматических схемах управления.

• Логические элементы И, ИЛИ и НЕ, элементы памяти.
• Таймеры, счётчики и импульсные элементы.
• Шаговые распределители, секвенсоры, пневматические реле и преобразователи сигналов.

При выборе: Логика цикла, давление сигналов, быстродействие, сброс и требования к качеству воздуха. Электронные ПЛК подбираются отдельно.

Оборудование для управления потоком воды, пара, газа и других технологических сред. Пневматический привод управляет арматурой, а её проточная часть контактирует с рабочей средой.

• Седельные, мембранные и пережимные клапаны.
• Шаровые краны и дисковые затворы с пневмоприводом.
• Гигиенические и асептические исполнения.
• Позиционеры, концевые выключатели и пилотные клапаны.

При выборе: Состав среды, давление, температура, пропускная способность, материалы и требуемое положение при отказе.

КАТАЛОГ / ГРУППЫ 11–14

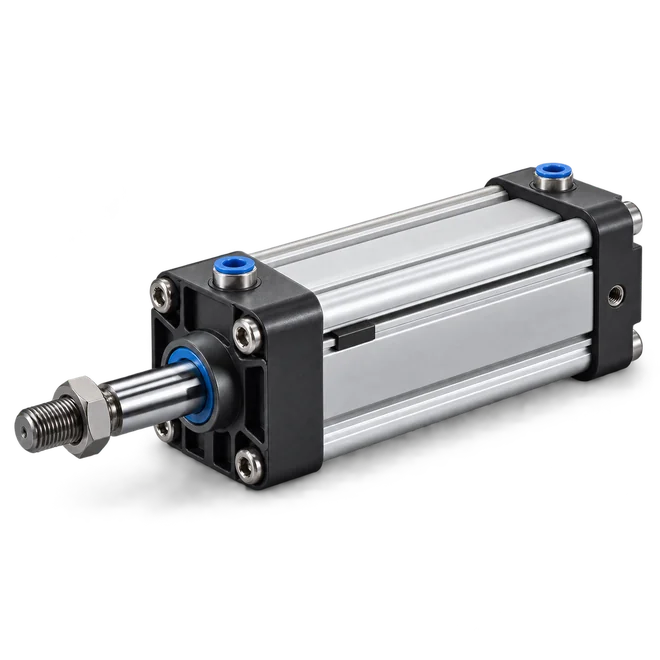

Устройства, которые превращают энергию сжатого воздуха в движение и усилие либо используют воздушный поток и вакуум для производственных операций.

Выполняют поворот, ориентацию, позиционирование и механический захват деталей. Применяются в сборочных автоматах, манипуляторах и устройствах загрузки оборудования.

• Реечно-шестерёнчатые и лопастные поворотные приводы.
• Поворотные столы и индексирующие механизмы.
• Параллельные, угловые и радиальные захваты.
• Пневматические зажимы, стопоры и специальные приводы.

При выборе: Момент, угол, инерция, время поворота; для захвата — усилие, ход губок, масса детали и геометрия пальцев.

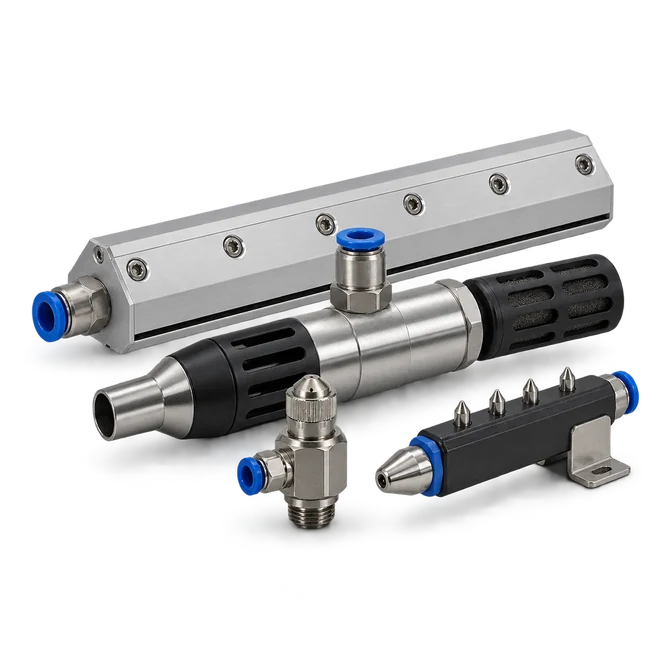

Технологические устройства для очистки, сушки, локального охлаждения, нанесения жидкостей и снижения статического заряда. Подбираются под процесс и фактический расход воздуха.

• Воздушные ножи, форсунки и усилители потока.
• Вихревые трубки и охладители шкафов.
• Системы минимальной смазки MQL, распылители и дозирующие устройства.
• Ионизаторы и реверсивные пневмопылесосы.

При выборе: Назначение, производительность, расход и качество воздуха, шум, питание ионизатора и совместимость с обрабатываемым материалом.

КАТАЛОГ / ГРУППЫ 15–16

Средства обратной связи и диагностики, а также компоненты для реализации заданных защитных функций машины.

Компоненты для безопасной подачи и сброса давления, предотвращения неожиданного пуска и удержания нагрузки. Защитные функции определяются для конкретной машины.

• Клапаны безопасного сброса и плавного пуска.
• Дублированные и контролируемые клапаны.
• Блокировка подачи и LOTO — запирание и маркировка источника энергии.
• Удержание нагрузки, защита при потере давления и решения по ISO 13849-1.

При выборе: Требуемая защитная функция, оценка риска, уровень PLr, диагностика и проверка системы. Один компонент не подтверждает безопасность всей машины.

Примеры показывают, как исполнительные устройства, управление, подготовка воздуха и датчики работают в составе машины.

Несколько распределителей объединены в общий узел и управляют исполнительными механизмами машины. Общая подача воздуха и организованная трубная разводка упрощают монтаж; электрические сигналы связывают клапаны с системой управления.

Связанные группы: 06, 09, 04, 15.

Узел на входе машины задерживает загрязнения и позволяет настроить рабочее давление. Манометр и датчик помогают контролировать подачу. Требуемую осушку предусматривают в системе подготовки воздуха: один локальный фильтр не заменяет осушитель.

Связанные группы: 02, 03, 15.

Выберите рабочую операцию — связанные группы помогут составить комплект компонентов.

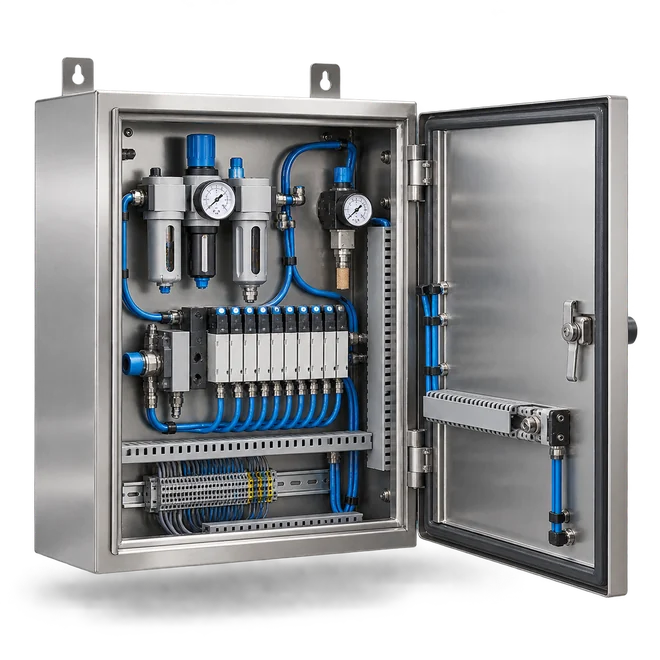

Пневмоострова, шкафы и комплектные системы.

Группа 06 · Группа 09

Арматура для технологических сред и управление её пневмоприводом.

Группа 10 · Группа 05

Диагностика, измерение и компоненты пневматической безопасности.

Группа 15 · Группа 16

Пять шагов, которые помогут согласовать компоненты и подготовить предложение.

Что перемещается, какое усилие или момент требуется, каковы ход, время цикла и режим работы.

Рабочее давление, доступный расход, качество воздуха, температура и внешние воздействия; для арматуры — состав технологической среды.

Ручное, пневматическое или электрическое управление, напряжение питания, интерфейс ПЛК и необходимые сигналы обратной связи.

Габариты, крепление, присоединения, исходные положения, удержание нагрузки и требования к безопасному состоянию.

Пневмосхему, чертёж, фото шильдика или маркировку заменяемого изделия, количество и пожелания по срокам.

Пневматический узел должен соответствовать рабочей задаче и согласованной схеме. При комплектации и сборке учитывают совместимость цилиндров, клапанов, уплотнений, соединений и датчиков, доступ к регулировкам и удобство обслуживания.

В задании на изготовление или комплектную поставку указывают параметры воздуха, нагрузку, ход, цикл работы, монтажные размеры и интерфейсы управления. Для готового узла согласуют проверку герметичности, работу по циклу, маркировку и комплект документации.

Нужна помощь с подбором пневматики? Направьте задачу, схему или маркировку компонента в Pnevmolux. Укажите давление, расход, нагрузку, условия эксплуатации и количество — это поможет подготовить предметный подбор и предложение.
