Зубчатые муфты серии NL для валов
Зубчатые муфты NL с полиамидной гильзой соединяют валы двигателя и ведомого механизма. Они передают крутящий момент через зубчатое зацепление и применяются в насосных установках, гидростанциях и промышленных приводах.
Подберите комплект муфты по параметрам привода или соединительную гильзу PNL для замены изношенной детали. Сопряжённые детали проверяют по размерам и профилю зубьев.
Зубчатая муфта NL с полиамидной гильзой
Комплект зубчатой муфты серии NL
Две согласованные полумуфты и соединительная гильза. Посадки подбирают под ведущий и ведомый валы.
Соединительные гильзы PNL для зубчатых муфт серии NL
Сменные гильзы для обслуживания и ремонта зубчатого соединения. Подбор по размерам, числу зубьев и модулю.

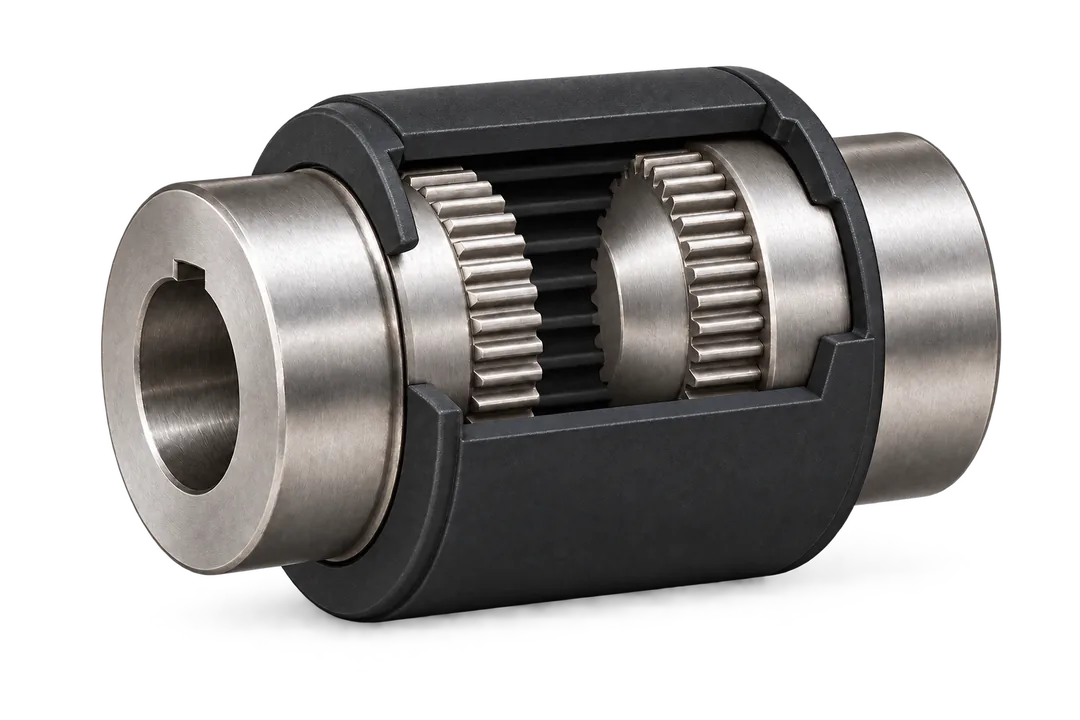

Условный вырез показывает внутреннюю конструкцию. Рабочая гильза цельная, без такого окна; точные размеры определяются чертежом исполнения.
Как устроена зубчатая муфта NL
Две металлические полумуфты с наружными зубьями установлены на разных валах. Общая полиамидная гильза охватывает обе полумуфты; её внутренние зубья передают момент от ведущей стороны к ведомой.
- Полумуфты непосредственно друг с другом не зацепляются: между их торцами предусмотрен монтажный зазор.
- Посадка и крепление каждой полумуфты должны соответствовать своему валу.
- Допустимые смещения определяются геометрией зубьев и выбранным исполнением; муфта не отменяет центровку агрегатов.
Преимущества
- Компактный узел соединения валов, удобный для насосных агрегатов.
- Пара металл–полиамид обычно работает без смазки; требования уточняют по паспорту.
- Сменная гильза позволяет обслуживать соединение без замены исправных полумуфт.
- Компенсация небольших смещений валов в пределах конкретного исполнения.
Недостатки и ограничения
- Износ зубьев увеличивает зазор; обычное исполнение не рассчитано на безлюфтовое позиционирование.
- Температура, химическая среда и динамические нагрузки ограничивают применение полиамидной гильзы.
- Демпфирование обычно слабее, чем у кулачковой муфты с мягкой эластомерной вставкой.
- Для замены гильзы требуется предусмотренное конструкцией место для разборки.
Где применяются зубчатые муфты
Примеры соединений в гидравлических и промышленных приводах. Окончательный выбор выполняется по нагрузке и присоединительным размерам.
Пример применения зубчатой муфты NL. Привод остановлен, защитный кожух снят для осмотра.
Характеристики допустимых смещений зубчатых муфт серии NL
Электродвигатель и гидронасос
Соединение двигателя с насосом гидростанции. Муфту согласуют с валами, фланцами и монтажной длиной узла; соединительный колокол подбирается отдельно.
Габаритный эскиз и размеры зубчатых муфт серии NL
Пример применения зубчатой муфты NL. Привод остановлен, защитный кожух снят для осмотра.

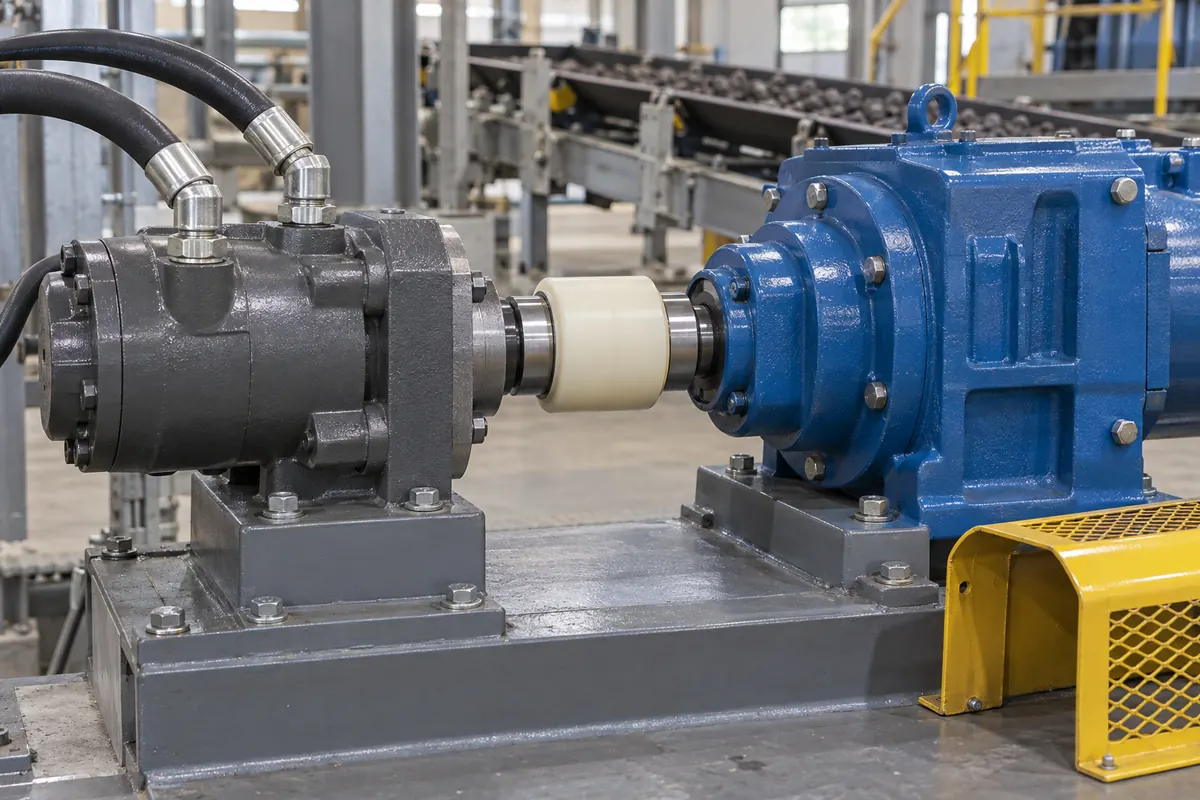

Гидромотор и редуктор
Передача вращения от гидромотора к редуктору или передаточной коробке. При пусках, реверсах и ударной нагрузке проверяют пиковый момент и режим работы.
Соединительные гильзы PNL
Соединительная гильза PNL предназначена для соединения зубчатых полумуфт ведущего и ведомого механизмов. На странице Pnevmolux приведены примеры соединения электродвигателя с гидронасосом, а также гидромотора с передаточной коробкой самосвала.
Гильза изготовлена из нейлона — полиамида. В исходном описании отмечены малая масса, прочность и устойчивость материала к растяжению. Марку полиамида, температурный диапазон и химическую стойкость уточняют для выбранного исполнения.
Опубликованный ряд содержит 21 исполнение PNL 1–10 с наружным диаметром от 40 до 220 мм. В пределах одной размерной группы встречаются варианты с разным числом зубьев и модулем.
Совпадение наружного диаметра или цвета гильзы не подтверждает совместимость. Для установки проверяют число зубьев, модуль, профиль, ширину и сопряжение с обеими полумуфтами.

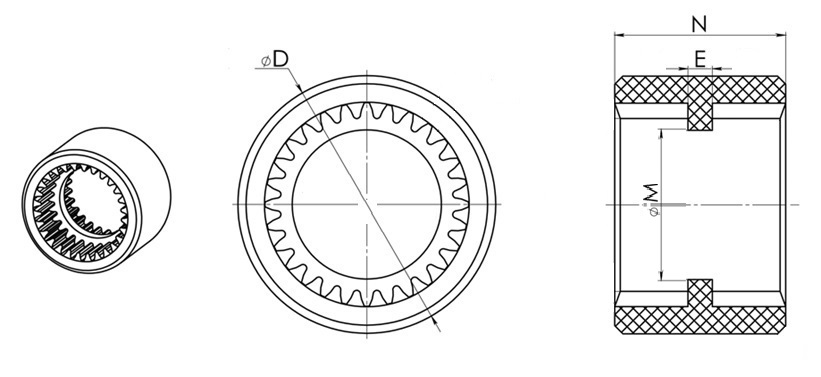

Размерный эскиз соединительной гильзы PNL.
Какие размеры нужны для подбора
- D — Наружный диаметр гильзы.
- M — Внутренний диаметр по исходному эскизу.
- N — Общая ширина гильзы.
- E — Ширина внутреннего пояска.
- z — Количество зубьев.
- m — Модуль зуба.
D, M, N и E указаны в миллиметрах. Размер M относится к гильзе по эскизу и не является диаметром вала.
Модельный ряд гильз PNL
Опубликованный ряд содержит 21 исполнение PNL 1–10 с наружным диаметром от 40 до 220 мм. В пределах одной размерной группы встречаются варианты с разным числом зубьев и модулем.
Габаритные размеры
| Модель | D, мм | M, мм | N, мм | E, мм |
|---|---|---|---|---|
| PNL 1-32 | 40 | 27 | 40 | 5 |
| PNL 1-30 | 40 | 27 | 40 | 5 |
| PNL 2-42 | 57 | 39 | 35 | 6 |
| PNL 2-28 | 57 | 39 | 35 | 6 |
| PNL 3-25 | 68 | 46 | 45 | 6 |
| PNL 3-34 | 68 | 46 | 45 | 6 |
| PNL 4-32 | 82 | 61 | 47 | 8 |
| PNL 4-45 | 82 | 61 | 47 | 8 |
| PNL 5-36 | 93 | 70 | 50 | 10 |
| PNL 5-38 | 93 | 70 | 50 | 10 |
| PNL 6-32 | 102 | 77 | 52 | 12 |
| PNL 6-40 | 102 | 77 | 52 | 12 |
| PNL 7-45 | 116 | 84 | 60 | 11 |
| PNL 7-36 | 116 | 84 | 60 | 11 |
| PNL 8-31 | 140 | 101 | 72 | 11 |
| PNL 8-36 | 140 | 101 | 72 | 11 |
| PNL 8-42 | 140 | 101 | 72 | 11 |
| PNL 8-45 | 140 | 101 | 72 | 11 |
| PNL 9-45 | 175 | 129 | 93 | 16 |
| PNL 9-46 | 175 | 129 | 93 | 16 |
| PNL 10-44 | 220 | 167 | 80 | 19 |
Параметры зубьев
| Модель | z | m |
|---|---|---|
| PNL 1-32 | 32 | 1 |
| PNL 1-30 | 30 | 1,5 |
| PNL 2-42 | 42 | 1 |
| PNL 2-28 | 28 | 1,5 |
| PNL 3-25 | 25 | 2 |
| PNL 3-34 | 34 | 1,5 |
| PNL 4-32 | 32 | 2 |
| PNL 4-45 | 45 | 1,5 |
| PNL 5-36 | 36 | 2 |
| PNL 5-38 | 38 | 2 |
| PNL 6-32 | 32 | 2,5 |
| PNL 6-40 | 40 | 2 |
| PNL 7-45 | 45 | 2 |
| PNL 7-36 | 36 | 2,5 |
| PNL 8-31 | 31 | 3 |
| PNL 8-36 | 36 | 2,5 |
| PNL 8-42 | 42 | 2,5 |
| PNL 8-45 | 45 | 2,5 |
| PNL 9-45 | 45 | 2,5 |
| PNL 9-46 | 46 | 3 |
| PNL 10-44 | 44 | 4 |
Подбор комплектной муфты
- Мощность и обороты привода, рабочий и пиковый моменты.
- Диаметры, длины и профили обоих валов; шпонки или шлицы.
- Расстояние между торцами валов и монтажный габарит.
- Пуски, реверсы, ударные нагрузки, температура и рабочая среда.
Форма для подбора зубчатой муфты
Заказ соединительной гильзы
- Модель PNL либо размеры D, M, N и E по эскизу.
- Количество зубьев z, модуль m, фотография торца и маркировки.
- Количество изделий, название и ИНН компании.
- Имя контактного лица, электронная почта и телефон.
Форма для подбора соединительной гильзы для зубчатой муфты
Вопросы по подбору зубчатых муфт и соединительных гильз
Можно ли заменить только соединительную гильзу?
Да, если обе полумуфты исправны и новая гильза совместима с их зубчатым профилем и размерами. Изношенные зубья полумуфт также требуют оценки.
Достаточно ли знать диаметр соединительной гильзы?
Нет. Одинаковый наружный диаметр может соответствовать разному количеству зубьев и модулю. Нужны все параметры сопряжения.
Можно ли выбирать зубчатую муфту только по размеру вала?
Нет. Помимо посадочных размеров, проверяют крутящий момент, обороты, динамику нагрузки, температуру и допустимые смещения.
Нужна муфта или гильза на замену
Передайте параметры привода, фотографию детали или чертёж. Укажите, что требуется: комплект муфты, отдельная полумуфта или соединительная гильза PNL.
