Гидроцилиндры высокого давления
Большое усилие для подъёма, запрессовки и монтажных работ
Подбор силовых гидроцилиндров распространённого класса 700 бар для прессов, ремонтной оснастки и подъёмных систем. Исполнение выбирают по усилию, ходу, доступной высоте и способу возврата.
Москва · более 25 лет производства
Пример применения: компактный силовой гидроцилиндр в раме ремонтного пресса при запрессовке подшипника.

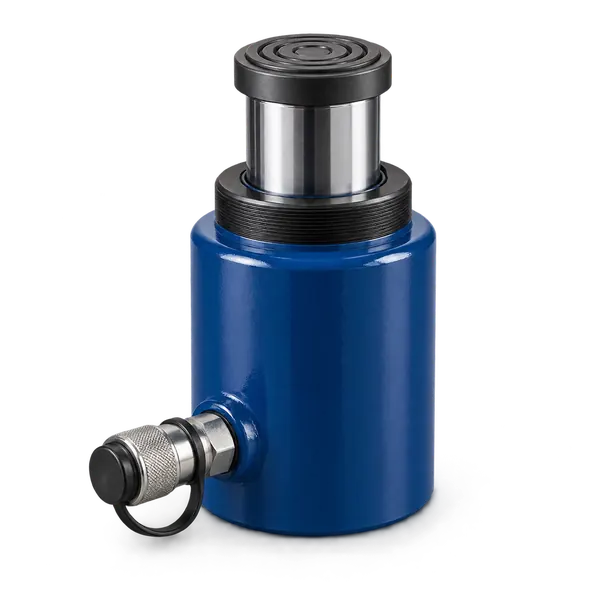

Обобщённое исполнение одностороннего силового гидроцилиндра с опорной насадкой и гидравлической муфтой.
Силовые гидравлические цилиндры высокого давления
В этом разделе объединены силовые и инструментальные гидроцилиндры, работающие с отдельным насосом высокого давления. Они применяются там, где нужно создать большое осевое усилие в ограниченном пространстве. Основной ориентир группы — 700 бар, или 70 МПа. Это граница данного раздела каталога, а не универсальное определение высокого давления для всех гидроцилиндров.
Рабочее давление подтверждается паспортом конкретной модели. Например, Hi-Force HSS рассчитаны на 700 бар, а Holmatro HGC 5 S 5 — на 720 бар. Допустимое давление собранной системы не превышает наименьший рабочий предел любого её компонента.
Особенности гидроцилиндров высокого давления
Большое осевое усилие
Высокое давление позволяет получить требуемую силу при сравнительно небольшой эффективной площади поршня.
Выбор гидроцилиндра по месту установки
Есть универсальные, низкие и полые исполнения для разных зазоров и способов передачи нагрузки.
Подбор гидроцилиндра в составе системы
Цилиндр согласуют с насосом, рукавами, соединениями, опорой и режимом работы.
Основные разновидности параметров гидроцилиндров высокого давления
Давление в гидросистеме
Типовой ориентир раздела — 700 бар / 70 МПа. Фактический предел — по паспорту модели и компонентов системы.
Развиваемое усилие гидроцилиндра высокого давления
Выбирается по требуемой силе в кН, направлению действия и распределению нагрузки. Обозначение в тоннах требует уточнения.
Ход штока и габаритная высота гидроцилиндра высокого давления
Рабочий ход и закрытая высота подбираются совместно с насадкой, опорой и монтажным зазором.
Действие и возврат
Одностороннее действие с пружинным или нагрузочным возвратом; двустороннее — с гидравлическим возвратом.
Геометрия гидроцилиндра
Сплошной или полый рабочий элемент, стандартный или низкий корпус, механическое удержание нагрузки.
Режим работы гидроцилиндра высокого давления
Частота циклов, скорость, положение установки, температура, жидкость и допустимая боковая нагрузка — по модели.
Типовые направления модельного ряда гидроцилиндров высокого давления
Ниже перечислены типовые направления модельного ряда. Геометрия, способ возврата и материал гидроцилиндра могут сочетаться. Это основа для подбора, а не перечень гарантированно взаимозаменяемых изделий.
Исполнение
Универсальные
Конструкция
Односторонние; обычно пружинный возврат
Применение
Прессы и ремонтная оснастка
Что согласовать
Усилие, ход, крепление
Исполнение
Низкие и плоские
Конструкция
Уменьшенная закрытая высота
Применение
Подъём в малом зазоре
Что согласовать
Высота, ход, опорная поверхность
Исполнение
Полые
Конструкция
Сквозной центральный канал
Применение
Съёмники и натяжение через тягу
Что согласовать
Диаметр канала и тяги
Исполнение
Двусторонние
Конструкция
Гидравлический рабочий и обратный ход
Применение
Управляемый возврат в оснастке
Что согласовать
Сила и объём обеих полостей
Исполнение
С механической гайкой
Конструкция
Резьбовой рабочий элемент и опорная гайка
Применение
Удержание поднятой нагрузки
Что согласовать
Порядок фиксации и ориентация
Исполнение
Облегчённые
Конструкция
Корпус из алюминиевого сплава
Применение
Переносные монтажные комплекты
Что согласовать
Масса, ресурс и условия среды
Рабочие характеристики одного исполнения гидроцилиндра высокого давления, нельзя автоматически переносить на другое исполнение. У полого гидроцилиндра усилие определяется эффективной кольцевой площадью, а допустимая нагрузка крепёжных отверстий зависит от конструкции производителя.
Габаритные размеры и данные для расчёта гидроцилиндра высокого давления
Для выбора важны не только усилие и ход. Сравните монтажную высоту с доступным пространством, учтите насадку, подвод рукава и опору под всей нагруженной поверхностью.
Параметр
Нагрузка
Что указать
Требуемая сила, направление, число точек
Что определяется
Номинал цилиндра и расчёт опор
Параметр
Ход
Что указать
Перемещение за цикл и запас по задаче
Что определяется
Рабочий ход и необходимый объём масла
Параметр
Закрытая высота
Что указать
Зазор до приложения нагрузки
Что определяется
Возможность установки с насадкой
Параметр
Габариты и крепление
Что указать
Чертёж места установки и способ упора
Что определяется
Посадка, резьбы, доступ к муфте
Параметр
Полый канал
Что указать
Размер тяги, втулок и проходного отверстия
Что определяется
Совместимость с оснасткой
Параметр
Насос и цикл
Что указать
Давление, подача, бак, частота циклов
Что определяется
Скорость, возврат и тепловой режим
Как меняются усилие и потребляемый объем жидкости в зависмости от диаметра поршня и хода штока гидроцилиндра высокого давления
Теоретическое усилие F = p × A, где A — эффективная площадь рабочей полости. При 700 бар: F, кН = 7 × A, см². Наружный диаметр корпуса и видимый диаметр штока не заменяют паспортную эффективную площадь.
Расчётные ориентиры при 700 бар и условном ходе 100 мм. 1 тс = 9,80665 кН. Значения показывают связь силы, площади и объёма масла; это не паспортный модельный ряд и не допустимая масса поднимаемого груза.
Усилие, тс
5
Усилие, кН
49,0
Площадь, см²
7,00
Объём при ходе 100 мм, см³
70,0
Усилие, тс
10
Усилие, кН
98,1
Площадь, см²
14,01
Объём при ходе 100 мм, см³
140,1
Усилие, тс
20
Усилие, кН
196,1
Площадь, см²
28,02
Объём при ходе 100 мм, см³
280,2
Усилие, тс
30
Усилие, кН
294,2
Площадь, см²
42,03
Объём при ходе 100 мм, см³
420,3
Усилие, тс
50
Усилие, кН
490,3
Площадь, см²
70,05
Объём при ходе 100 мм, см³
700,5
Усилие, тс
100
Усилие, кН
980,7
Площадь, см²
140,09
Объём при ходе 100 мм, см³
1401,0
Объём рабочей полости V = A × S. Для заданной скорости требуемая подача зависит от площади и времени хода. У двустороннего цилиндра площади и объёмы выдвижения и возврата различаются; при расчёте учитываются противодавление и потери. Для многоточечного подъёма дополнительно подбирают распределение потока и контроль перемещений.
Где применяется гидроцилиндры высокого давления
Ремонтные прессы
Запрессовка и выпрессовка подшипников, втулок и деталей с натягом. Усилие передаётся через согласованную оснастку и жёсткую раму.
Монтаж и подъём
Выверка и подъём тяжёлых узлов. Подбираются опоры, закрытая высота, число точек и способ удержания.
Съёмники и натяжение
Полый цилиндр работает с проходной тягой для демонтажа деталей или приложения растягивающего усилия.
Производственная оснастка
Силовые операции в приспособлениях. Для повторяющегося цикла согласуются возврат, скорость и допустимая частота работы.
Доступные опции и исполнения гидроцилиндров высокого давления
Доступность и совместимость опций подтверждаются для выбранной модели. Насос, рукава и оснастка согласуются отдельно.
Усилие и ход
Подбор рабочего номинала, хода и закрытой высоты с учётом реального места установки.

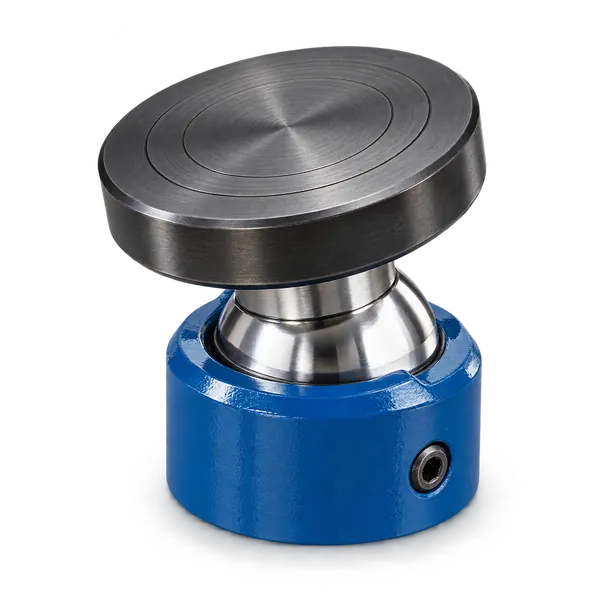

Опорная насадка
Плоская или качающаяся насадка по модели цилиндра и поверхности контакта. Допустимый перекос ограничен паспортом.

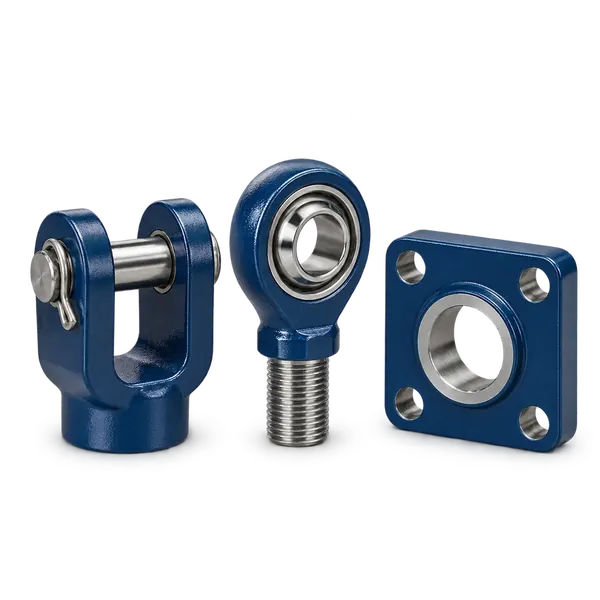

Крепления
Посадка по опорной поверхности, резьбовой воротник или согласованная оснастка. Крепёж проверяют по передаваемой нагрузке.

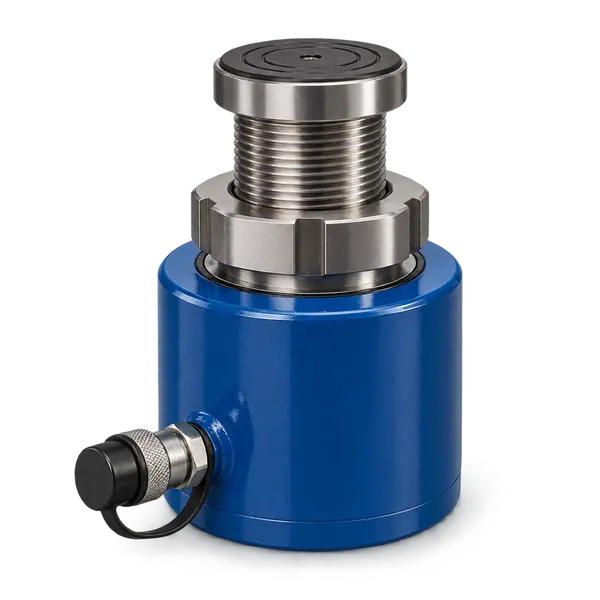

Механическая фиксация
Исполнение с опорной гайкой для удержания нагрузки по инструкции производителя. Обычный обратный клапан эту функцию не заменяет.

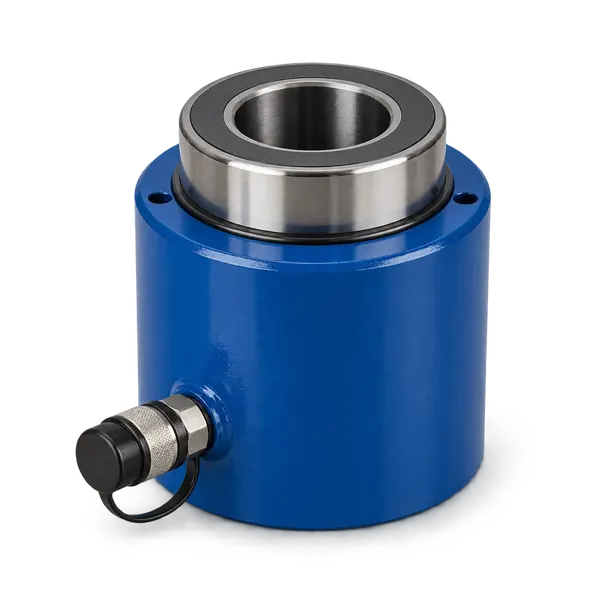

Полый рабочий элемент
Сквозной канал для тяги или кабеля. Диаметры, насадки и усилие согласуются вместе с натяжной оснасткой.

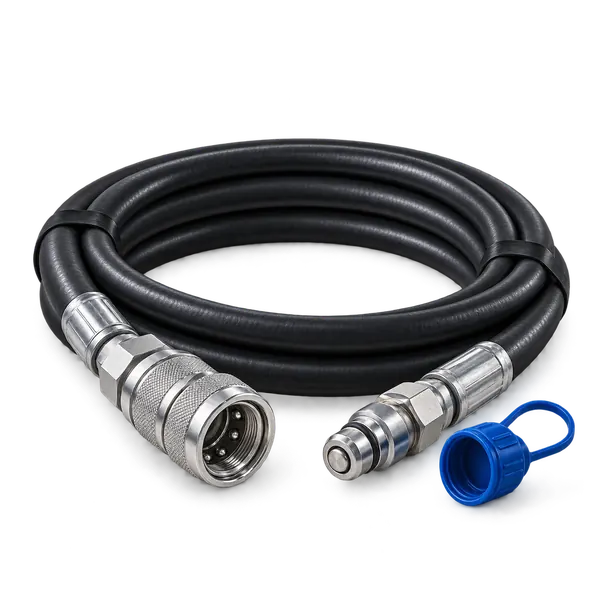

Рукава и муфты
Комплект соединений с подтверждённым рабочим давлением. Совпадение резьбы само по себе не означает совместимость муфт.

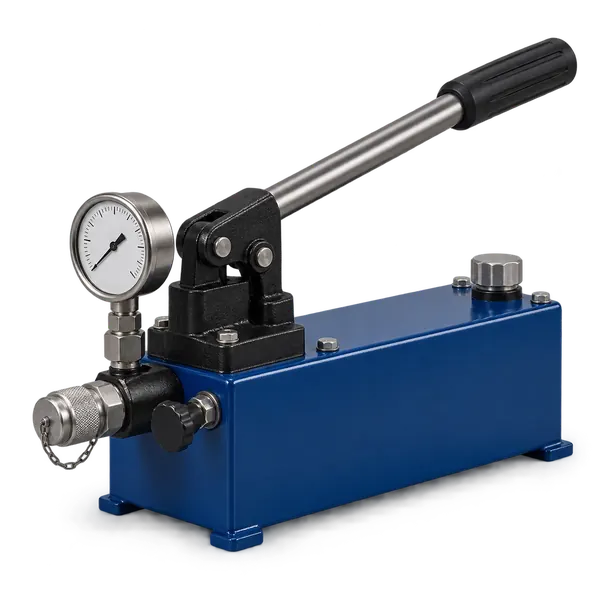

Насос и манометр
Ручной или приводной насос, контроль давления и ограничение максимального давления. Подбираются подача, полезный объём бака и схема возврата.

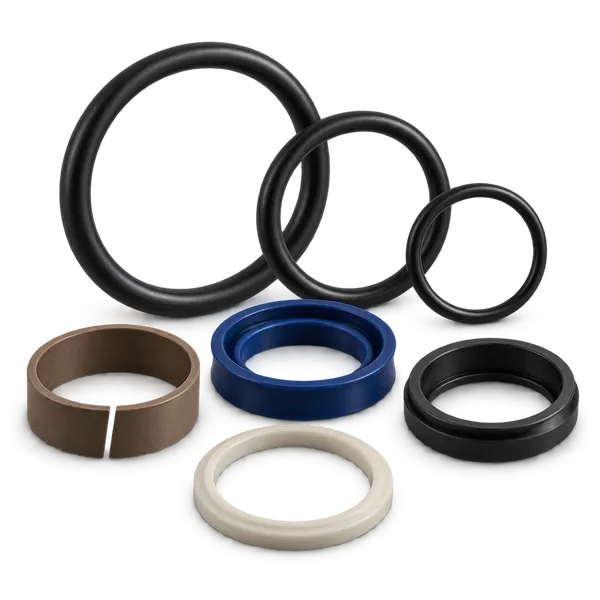

Уплотнения и среда
Совместимость с рабочей жидкостью и температурой. Материал уплотнений, защита поверхностей и обслуживание — по выбранному исполнению.
Что нужно для подбора гидроцилиндра высокого давления
Передайте описание задачи и данные оборудования. Согласуем исполнение цилиндра, параметры системы и состав комплекта.
01 Опишите силовую задачу
Укажите операцию, требуемую силу в кН, направление усилия, массу и число опор при подъёме. Приложите схему передачи нагрузки.
02 Передайте размеры
Нужны ход, минимальная высота, доступный диаметр, крепления, насадки и размеры тяги для полого исполнения.
03 Укажите гидросистему
Передайте модель насоса, рабочее давление, подачу, объём бака, тип рукавов и муфт, способ возврата и удержания.
04 Задайте режим работы
Уточните скорость, частоту циклов, положение цилиндра, условия среды и требования к комплектности.
Подберём силовой гидроцилиндр высокого давления
Пришлите требуемое усилие, ход, монтажные размеры и данные насоса.
Связаться с Pnevmolux
К письму можно приложить схему, чертёж и фотографии.
Ответы на вопросы
Все гидроцилиндры высокого давления рассчитаны на 700 бар?
Нет. 700 бар — ориентир данного раздела. Максимальное рабочее давление конкретной модели и всего комплекта подтверждается паспортами.
Гидроцилиндр на 50 тс поднимает любой груз массой 50 тонн?
Нет. Паспортное осевое усилие не равно допустимой массе груза в любой установке. Учитываются распределение нагрузки, опоры, ориентация, потери и ограничения производителя.
Как выбрать односторонний или двусторонний гидроцилиндр высокого давления?
При одностороннем действии возврат обеспечивает пружина или внешняя нагрузка. Для управляемого гидравлического возврата выбирают двустороннее исполнение и соответствующий насос с распределителем.
Можно ли подключить гидроцилиндр высокого давления к уже имеющейся гидростанции?
Можно после проверки рабочего давления, подачи, объёма масла, схемы управления, рабочей жидкости и совместимости рукавов и муфт.
