Промышленная гидравлика
Компоненты и системы для силовых задач, точного движения и автоматизации оборудования
Промышленная гидравлика передаёт энергию потоком рабочей жидкости и преобразует её в усилие, линейное перемещение или вращение. Гидравлический привод применяют там, где нужны высокая силовая плотность, управляемая скорость и работа под значительной нагрузкой.
В разделе Pnevmolux собраны основные направления промышленной гидравлики: от гидростанций, насосов и подготовки масла до клапанов, исполнительных механизмов, измерительной техники и электроники. Выберите группу по её функции в системе или отправьте параметры оборудования для подбора.
Гидростанция подаёт рабочую жидкость, клапанный блок управляет ходом, а гидроцилиндр создаёт усилие прессования. Рукава связывают источник питания и исполнительный механизм. На иллюстрации показана общая компоновка; состав защитной аппаратуры определяется проектом.
Каталог промышленной гидравлики
Четыре ветви каталога работают совместно. Их расположение показывает назначение компонентов, а не последовательное прохождение жидкости через все группы. Нумерация 01–26 соответствует схеме структуры промышленной гидравлики.
I. Гидравлическая энергия
Источник потока, локальное повышение давления и накопление энергии.
II. Подготовка и передача жидкости
Чистота, температура и физическая передача рабочей жидкости.
III. Управление и приводы
Управление потоком и преобразование энергии в механическую работу.
IV. Измерение и автоматизация
Сквозной контроль состояния и замкнутое управление гидросистемой.
Как работает гидравлическая система
Типичный открытый контур: от запаса жидкости до выполнения работы и возврата в бак.
1. Запас рабочей жидкости
Гидробак хранит рабочий объём жидкости и обеспечивает условия для её подачи к насосу. В составе узла предусматривают контроль уровня, сапун и всасывающую линию.
2. Формирование потока и давления
Привод вращает насос, который создаёт поток. Давление определяется сопротивлением нагрузки и гидроаппаратуры; его допустимый уровень ограничивает защитная аппаратура. Гидроаккумулятор может запасать энергию и покрывать кратковременные пики расхода.
3. Гидравлическое управление
Распределители и клапаны направляют поток, регулируют давление и расход. Пропорциональная и сервогидравлика позволяют плавно изменять параметры движения.
4. Преобразование в механическую работу
Гидроцилиндр создаёт линейное движение, гидромотор — вращение, поворотный гидропривод — поворот на заданный угол. Усилие и скорость зависят от параметров жидкости, геометрии привода и потерь.
5. Возврат и подготовка
В открытом контуре жидкость возвращается в бак. Фильтрация и температурная стабилизация поддерживают её рабочее состояние перед следующим циклом.
Схема описывает типичный открытый контур. Фильтры и теплообменники могут находиться в разных линиях или в отдельном контуре обслуживания. Рукава, трубы и соединения передают жидкость между узлами, а датчики контролируют систему на всех этапах.
I. Гидравлическая энергия
Эта ветвь объединяет оборудование, которое обеспечивает гидросистему рабочей жидкостью и энергией. Подбор начинают с требуемых давления, расхода и рабочего цикла, затем согласуют насос, привод, бак и дополнительные узлы.
01. Гидравлические станции и системы
Готовые насосные агрегаты и комплексные системы питания гидропривода. В зависимости от задачи объединяют насос, привод, бак, аппаратуру управления, фильтрацию и охлаждение.
Основные исполнения: Компактные и мини-гидростанции, стационарные, модульные и специальные исполнения; системы с регулируемой подачей.
Параметры подбора: Рабочее и пиковое давление, расход по фазам цикла, режим работы, питание, объём бака и теплоотвод.
02. Гидравлические насосы
Преобразуют механическую энергию привода в энергию потока рабочей жидкости. Исполнение насоса выбирают по давлению, подаче, эффективности и требованиям к регулированию.
Основные исполнения: Шестерённые, пластинчатые, аксиально-поршневые и радиально-поршневые; постоянного и регулируемого рабочего объёма.
Параметры подбора: Рабочий объём, частота вращения, направление вращения, допустимое давление, вязкость жидкости и условия всасывания.
03. Мультипликаторы давления
Повышают давление в выбранной ветви, когда для отдельной операции требуется уровень выше давления основной системы: например, для зажима, прессования или испытания.
Основные исполнения: Гидравлические усилители давления и готовые узлы локального повышения давления.
Параметры подбора: Входное и выходное давление, коэффициент усиления, доступный расход на выходе, рабочий объём и длительность операции.

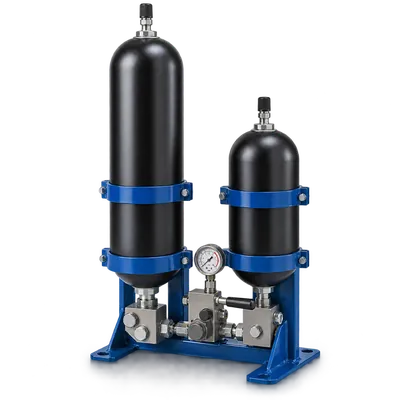

04. Гидроаккумуляторы и станции
Запасают гидравлическую энергию, компенсируют кратковременную потребность в расходе и уменьшают пульсации. Назначение узла определяется конкретной схемой.
Основные исполнения: Баллонные, мембранные и поршневые гидроаккумуляторы; аккумуляторные станции и блоки обслуживания.
Параметры подбора: Полезный объём, диапазон давлений, предварительная газовая зарядка, температура и динамика рабочего цикла.
05. Гидробаки и компоненты гидростанций
Формируют конструктивную основу гидростанции и обеспечивают монтаж, обслуживание и контроль запаса жидкости.
Основные исполнения: Баки, электродвигатели, муфты, колокола, крышки, сапуны, указатели уровня и монтажные принадлежности.
Параметры подбора: Рабочий объём, компоновка, присоединения, условия деаэрации, удобство обслуживания и совместимость материалов.
Мультипликатор повышает давление за счёт уменьшения доступного расхода; он не увеличивает мощность источника. Компоненты гидростанций остаются внутри этой ветви каталога.
II. Подготовка и передача жидкости
Ресурс гидроаппаратуры зависит от состояния масла, теплового режима и качества соединений. Ветвь объединяет две функции: поддержание свойств рабочей жидкости и её передачу между узлами.
Подготовка рабочей жидкости
06. Фильтры и фильтроэлементы
Удаляют твёрдые загрязнения и поддерживают требуемую чистоту жидкости в выбранной точке системы.
Основные исполнения: Напорные, сливные и другие линейные фильтры; фильтроэлементы, индикаторы загрязнения.
Параметры подбора: Требуемая чистота, эффективность фильтрации, расход, давление, вязкость при пуске, перепад давления и байпас.
07. Очистка и обезвоживание масла
Поддерживают состояние жидкости при эксплуатации и обслуживании. Специализированные установки удаляют загрязнения и воду в пределах возможностей выбранной технологии.
Основные исполнения: Переносные фильтровальные агрегаты, автономные контуры очистки, установки обезвоживания и дегазации.
Параметры подбора: Объём системы, вид загрязнений, содержание и форма воды, производительность, тип масла и температура.
08. Охлаждение и нагрев
Стабилизируют температуру и помогают удерживать вязкость жидкости в рабочем диапазоне.
Основные исполнения: Воздушно-масляные и водомасляные теплообменники, охладительные агрегаты, нагреватели и термостаты.
Параметры подбора: Тепловой баланс, температура среды, допустимая температура масла, расход и доступный охлаждающий ресурс.
Подготовка масла на оборудовании
Фильтры задерживают твёрдые загрязнения, а воздушно-масляный теплообменник отводит тепло. Контроль температуры помогает поддерживать рабочую вязкость. Если требуется удаление воды, систему дополняют оборудованием обезвоживания подходящего типа.
Передача рабочей жидкости
09. РВД, рукава и рукавные сборки
Соединяют узлы с относительным перемещением и участки, где требуется гибкая трасса. РВД — рукава высокого давления; другие линии подбирают по их собственному назначению.
Основные исполнения: Напорные, сливные и всасывающие рукава; сборки с обжатыми наконечниками, защитные оболочки.
Параметры подбора: Рабочее давление и импульсы, внутренний диаметр, температура, радиус изгиба, движение и совместимость с жидкостью.

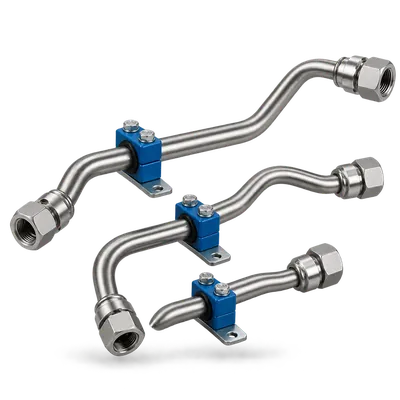

10. Трубы и трубопроводы
Образуют жёсткие магистрали для подачи и отвода жидкости в гидросистеме.
Основные исполнения: Прецизионные гидравлические трубы, подготовленные трубные участки, крепления и защита трубопроводов.
Параметры подбора: Наружный диаметр, толщина стенки, материал, потери давления, вибрация, способ соединения и монтажная чистота.

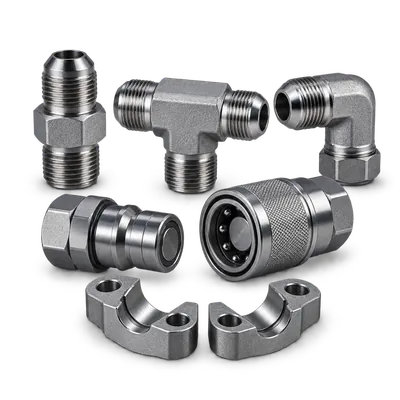

11. Фитинги, фланцы и БРС
Соединяют рукава, трубы и порты оборудования. Быстроразъёмные соединения позволяют разъединять предусмотренные для этого участки.
Основные исполнения: Резьбовые фитинги, переходники, фланцы, быстроразъёмные соединения и комплектующие уплотнений.
Параметры подбора: Тип присоединения и уплотнения, давление, проходное сечение, материал, совместимость ответных частей и условия разъединения.
Подготовка жидкости включает группы 06–08, передача — группы 09–11. Заправочные и циркуляционные установки относятся к обслуживанию жидкости. Клапанные блоки и функциональные коллекторы находятся в гидроуправлении.
III. Управление и приводы
Гидроаппаратура задаёт направление, давление и расход, а исполнительные механизмы создают требуемое движение. Клапаны, привод и обратную связь подбирают как согласованную систему.
Гидравлическое управление

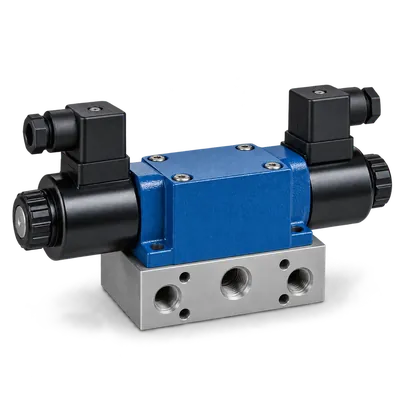

12. Гидрораспределители
Переключают направления потока, запускают и останавливают движение исполнительного механизма.
Основные исполнения: Золотниковые и седельные распределители с ручным, электрическим или гидравлическим управлением.
Параметры подбора: Схема распределения, нейтральная позиция, расход, допустимое давление, тип управления и монтажный размер.
13. Клапаны давления
Ограничивают, снижают или переключают давление в соответствии с функцией гидросхемы.
Основные исполнения: Предохранительные, редукционные, последовательности и разгрузочные клапаны.
Параметры подбора: Назначение, диапазон настройки, расход, динамика срабатывания, дренаж и допустимое противодавление.

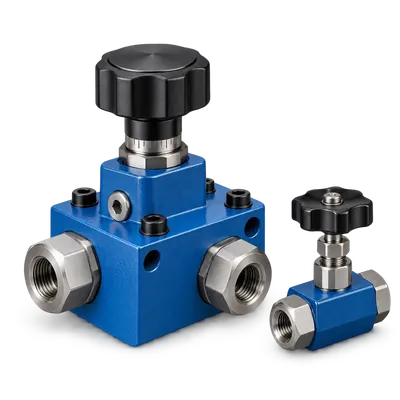

14. Регуляторы расхода
Изменяют расход и тем самым управляют скоростью цилиндра или частотой вращения гидромотора.
Основные исполнения: Дроссели, дроссели с обратным клапаном, регуляторы с компенсацией давления и делители потока.
Параметры подбора: Диапазон расхода, перепад давления, зависимость скорости от нагрузки, потери энергии и направление регулирования.
15. Обратные, запорные и удерживающие клапаны
Предотвращают нежелательное перетекание, отключают участки и управляют удержанием или опусканием нагрузки.
Основные исполнения: Обратные клапаны, гидрозамки, запорная аппаратура, тормозные и уравновешивающие клапаны.
Параметры подбора: Характер нагрузки, герметичность, пилотное отношение, давление открытия и устойчивость движения.
16. Пропорциональные клапаны и сервоклапаны
Плавно регулируют гидравлические параметры по электрическому заданию. В сочетании с датчиками и контроллером обеспечивают управляемые профили движения, усилия и давления.
Основные исполнения: Пропорциональные распределители, клапаны давления и расхода, сервоклапаны.
Параметры подбора: Расход, рабочий перепад давления, быстродействие, гистерезис, обратная связь, электроника и требования к чистоте масла.
17. Картриджи, логика, плиты и гидроблоки
Объединяют функции управления в компактные узлы с внутренними каналами и сокращают количество внешних соединений.
Основные исполнения: Ввертные картриджи, вставные логические элементы, монтажные и переходные плиты, коллекторы и заказные гидроблоки.
Параметры подбора: Функциональная схема, монтажные полости, расход, давление, материал блока и доступ к обслуживанию.
Гидроуправление в станочной оснастке
Клапанный блок распределяет поток между зажимными механизмами. Манометр и датчик давления позволяют контролировать режим зажима, а трубопроводы и РВД соединяют узлы. Для надёжного удержания детали функцию клапанов согласуют со схемой оборудования.
Исполнительные механизмы

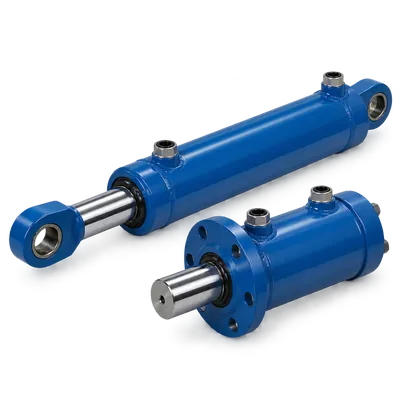

18. Гидроцилиндры
Преобразуют энергию жидкости в линейное перемещение и усилие. Геометрия цилиндра и условия установки определяют его возможности в оборудовании.
Основные исполнения: Одностороннего и двустороннего действия, стандартные, компактные, телескопические и специальные исполнения; детали и уплотнения цилиндров.
Параметры подбора: Усилие, ход, диаметры поршня и штока, скорость, крепления, устойчивость штока, боковые нагрузки и среда эксплуатации.
19. Гидромоторы
Создают непрерывное вращение рабочего органа. Подбор согласует необходимый крутящий момент с частотой вращения и характеристиками источника.
Основные исполнения: Шестерённые, героторные/героллерные, аксиально-поршневые и радиально-поршневые исполнения.
Параметры подбора: Момент, частота вращения, рабочий объём, пуск под нагрузкой, КПД, дренаж и допустимые нагрузки на вал.
20. Поворотные гидроприводы
Обеспечивают ограниченный угловой поворот механизма, заслонки, захвата или технологической оснастки.
Основные исполнения: Реечные, лопастные и винтовые поворотные механизмы; узлы поворота с датчиками положения.
Параметры подбора: Угол, момент, скорость, инерция нагрузки, торможение, точность остановки и нагрузки на выходной узел.
Гидравлическое управление — группы 12–17; исполнительные механизмы — группы 18–20. Удержание нагруженного привода требует соответствующей схемы: один распределитель не следует считать универсальным средством фиксации нагрузки.
IV. Измерение и автоматизация
Измерительная техника показывает, что происходит с жидкостью и механизмом. Электроника преобразует команды в действие клапанов, а контроллеры сопоставляют задание с обратной связью и корректируют движение.
Измерение и диагностика

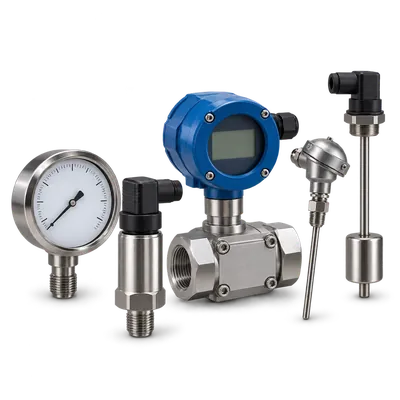

21. Давление, расход, температура, уровень
Контроль основных параметров гидросистемы для настройки, диагностики и автоматического управления.
Основные исполнения: Манометры, преобразователи и реле давления, расходомеры, датчики температуры и уровня, измерительные приборы.
Параметры подбора: Диапазон, точность, перегрузочная способность, быстродействие, сигнал, присоединение и условия установки.

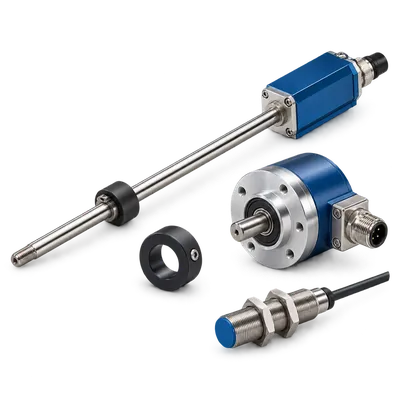

22. Положение, перемещение и скорость
Измерение фактического движения цилиндров и других механизмов для индикации и обратной связи.
Основные исполнения: Линейные преобразователи положения, датчики конечных положений, энкодеры и датчики скорости.
Параметры подбора: Диапазон перемещения, разрешение, точность, частота обновления, способ монтажа и интерфейс.
23. Частицы, вода и состояние масла
Контроль загрязнённости и изменений свойств жидкости для планирования обслуживания и поиска причин отказов.
Основные исполнения: Счётчики частиц, датчики содержания воды или насыщения, датчики состояния масла, комплекты анализа.
Параметры подбора: Измеряемый показатель, тип жидкости, диапазон, репрезентативность точки отбора и условия измерения.
Электроника и автоматизация
24. Усилители и электроника клапанов
Согласуют электрическое задание с исполнительной частью клапана и обеспечивают необходимые режимы его управления.
Основные исполнения: Аналоговые и цифровые усилители, драйверы катушек, встроенная и внешняя электроника клапанов.
Параметры подбора: Совместимость с клапаном, питание, ток, тип задания, настройка рамп, обратная связь и диагностика.
25. Контроллеры гидравлических осей
Реализуют замкнутое управление положением, скоростью, усилием или давлением; координируют оси в составе машины.
Основные исполнения: Одноосевые и многоосевые контроллеры, модули регулирования и синхронизации гидроприводов.
Параметры подбора: Количество осей, режимы регулирования, динамика, входы датчиков, выходы клапанов и связь с ПЛК.
26. ПО, HMI и промышленная связь
Обеспечивают настройку, визуализацию, обмен данными и включение гидропривода в систему автоматизации предприятия.
Основные исполнения: Программное обеспечение параметрирования, операторские панели HMI, интерфейсные модули и шлюзы связи.
Параметры подбора: Совместимые протоколы и версии, функции диагностики, состав отображаемых данных и архитектура управления.
Измерение и диагностика — группы 21–23; электроника и автоматизация — группы 24–26. Датчики контролируют всю систему, включая движение механизма, а не только состояние масла.
Где применяется промышленная гидравлика
Прессы и формовочное оборудование
Создание усилия, управляемый рабочий ход, выдержка под нагрузкой и возврат.
Станки и технологическая оснастка
Зажим деталей, фиксация приспособлений, перемещение вспомогательных механизмов.
Подъёмные и перегрузочные устройства
Подъём, опускание и удержание нагрузки; согласованная работа нескольких приводов.
Металлургия и тяжёлое машиностроение
Мощные линейные и вращательные приводы в интенсивных производственных режимах.
Переработка и обращение с материалами
Приводы дробилок, прессов, заслонок и вспомогательных рабочих органов.
Испытательные стенды и автоматические линии
Воспроизведение нагрузки, программируемое движение и регистрация параметров процесса.
Как подобрать компоненты гидросистемы
1. Определите рабочую задачу
Укажите тип движения, полезную нагрузку или усилие, ход либо угол, скорость, точность и время цикла.
2. Согласуйте привод и источник
Выберите исполнительный механизм, определите необходимое давление и расход по фазам цикла. Учтите потери, одновременную работу потребителей и режим насоса.
3. Выберите способ управления
Задайте направления движения, регулирование скорости и давления, удержание нагрузки и поведение при остановке. Определите потребность в пропорциональном или сервоуправлении.
4. Рассчитайте подготовку и передачу жидкости
Согласуйте жидкость и уплотнения, чистоту, тепловой режим, бак, сечения линий, соединения и условия монтажа.
5. Добавьте измерение и автоматизацию
Определите точки контроля, датчики обратной связи, контроллер, интерфейсы и отображаемые параметры.
6. Проверьте комплектность
Сопоставьте присоединения, допустимые давления и температуры, электрическое питание и сервисный доступ. Для замены дополнительно сравните схему, характеристики и габариты исходного изделия.
Что прислать для подбора
Для подбора приложите гидросхему, чертёж или фото оборудования и шильдика. Укажите нагрузку, ход или угол, скорость, рабочий цикл, давление и расход существующей системы, тип жидкости, температуру, электропитание, способ управления и ограничения по габаритам.
Частые вопросы
С чего начать выбор промышленной гидравлики?
С задачи исполнительного механизма: требуемого усилия или момента, хода или угла, скорости и рабочего цикла. После этого согласуют давление, расход, управление, подготовку жидкости и измерение.
Чем гидростанция отличается от гидравлического насоса?
Насос — отдельный компонент, формирующий поток. Гидростанция объединяет насос с приводом, баком и другими узлами; конкретная комплектация зависит от назначения.
Когда нужен мультипликатор давления?
Когда одной операции требуется повышенное давление, а основную систему целесообразно оставить на её рабочем уровне. Усилитель подбирают по давлению и доступному расходу в усиленной ветви; увеличение давления не означает увеличения мощности.
Чем обычное управление отличается от пропорционального и сервоуправления?
Дискретная аппаратура переключает заданные состояния. Пропорциональная и сервогидравлика позволяют плавно управлять параметрами. Реальная точность определяется клапаном, датчиками, контроллером, механикой и настройкой всей системы.
Достаточно ли фильтра для удаления воды из масла?
Обычный фильтр твёрдых частиц не заменяет установку обезвоживания. Технологию выбирают по форме и количеству воды, типу масла и требованиям к его состоянию.
Какие датчики нужны гидросистеме?
Состав зависит от задачи: давление, расход, температура и уровень для контроля процесса; положение и скорость для управления движением; частицы, вода и свойства масла для обслуживания.
Можно ли заменить компонент только по давлению и размеру?
Этих данных недостаточно. Для замены также проверяют функцию в схеме, расход, диапазоны регулирования, присоединения, уплотнения, электрические сигналы и динамические характеристики.
Сборка гидравлических компонентов Pnevmolux
Комплект гидравлики начинается с согласования схемы, параметров и присоединений. При сборке важны чистота деталей, правильная установка уплотнений, затяжка соединений и доступ к обслуживанию. После сборки предусматривают проверку герметичности и функций по согласованной программе.
Подберём гидравлику под вашу задачу
Нужен отдельный компонент, замена существующего изделия или согласование состава гидросистемы? Передайте исходные данные в Pnevmolux — начнём с функции оборудования и параметров рабочего цикла.
Узнать цену, заказать или получить консультацию
Пожалуйста заполните поля и нажмите кнопку "Отправить" внизу формы.
Вы получите, на указанный адрес емаил, подтверждение и номер Вашего обращения. Мы свяжемся с Вами в ближайшее время.
