Упругие кулачковые муфты PLX-J с эластомерной вставкой
Упругие кулачковые муфты соединяют валы электродвигателя и ведомого агрегата. Две полумуфты передают крутящий момент через эластомерную вставку, которая смягчает удары и крутильные колебания и компенсирует небольшую несоосность.
Подбор для гидростанций, насосных установок, редукторов, конвейеров и станочного оборудования. Конфигурация по диаметрам валов, нагрузке и монтажным размерам.

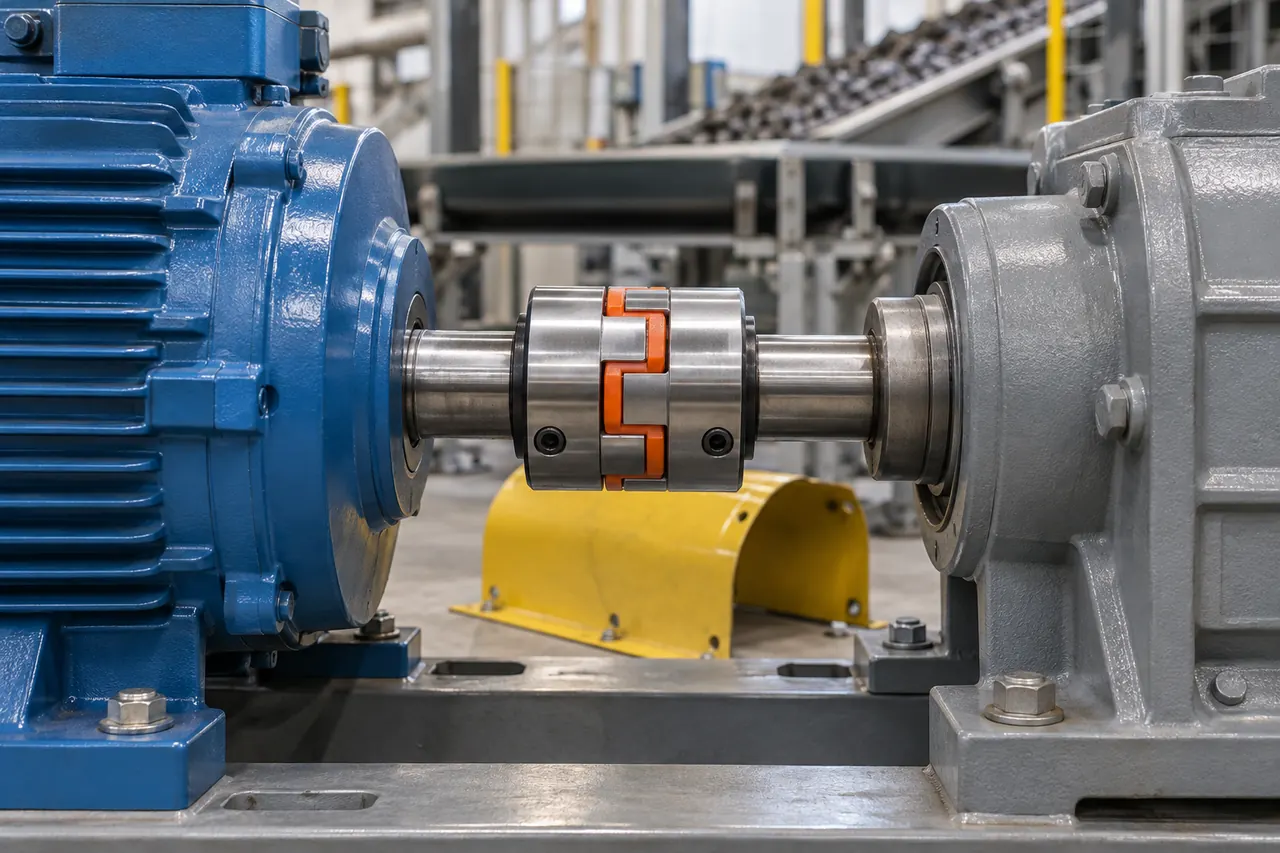

Пример установки муфты между двигателем и редуктором. Защитный кожух снят на остановленном приводе.
Смягчение нагрузок
Эластомер снижает ударность передачи момента и помогает уменьшить крутильные колебания.
Компенсация смещений
Допускаются небольшие радиальные, угловые и осевые смещения в пределах выбранного исполнения.
Обслуживание без смазки
Рабочая пара кулачков и вставки не требует смазки. Состояние вставки проверяют при обслуживании.
Модельный ряд упругих кулачковых муфт с упругой вставкой
Выберите серию по назначению привода. Способ крепления и материал вставки уточняются при подборе.

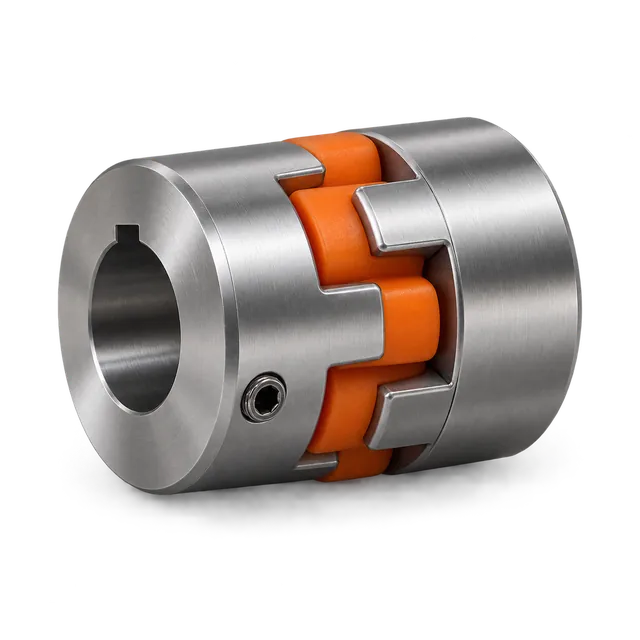

Стандартные муфты PLX-JC
Общепромышленное шпоночное исполнение. Размеры 14–90 для соединения двигателя с насосом, редуктором и другими агрегатами.

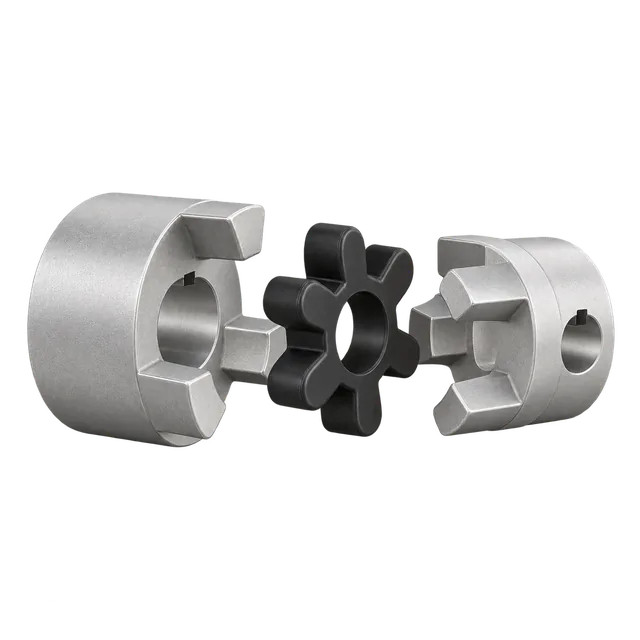

Насосные муфты PLX-JH
Компактные комплекты для установки внутри колокола гидростанции. Полумуфты подбираются по валам двигателя и насоса.

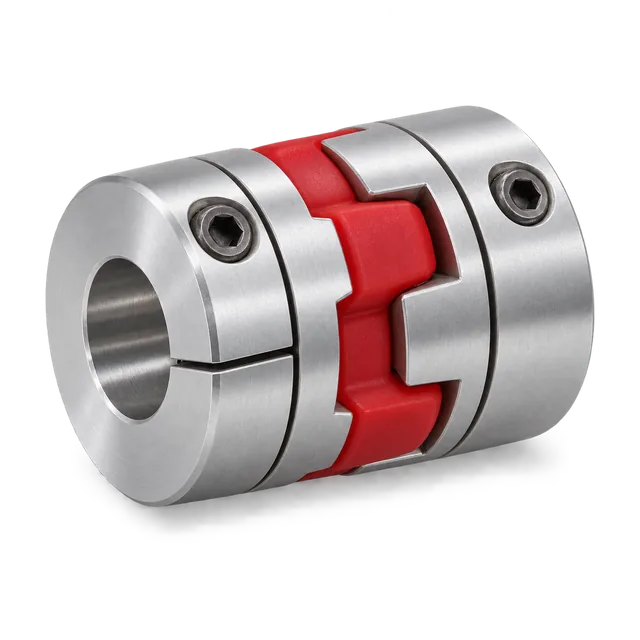

Зажимное исполнение PLX-JC-C
Ступицы с зажимным креплением на гладких валах. Допустимый момент зажима проверяется отдельно от момента вставки.

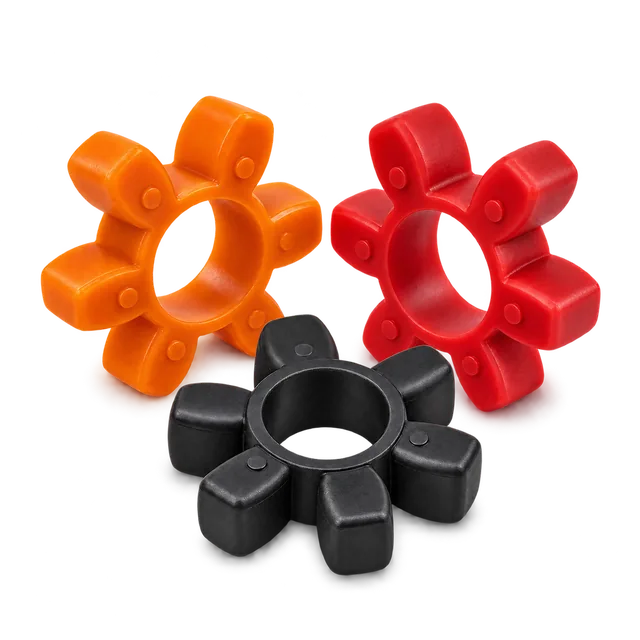

Сменные вставки PLX-E
Полиуретановые и NBR-вставки. Подбор по геометрии, твёрдости, рабочей среде и температуре.
Стандартные кулачковые муфты PLX-JC с эластомерной вставкой
Размеры 14–90 для общепромышленных приводов. Базовое исполнение — полумуфты со шпоночными пазами и полиуретановой вставкой.
Модельный ряд PLX представлен как основа для подбора. Табличные значения — справочные ориентиры типовых конструкций; параметры конкретного исполнения подтверждаются при согласовании заказа.
Размеры полумуфт
| Модель PLX-JC | Диаметр муфты D, мм | Диаметр вала d max, мм |
|---|---|---|
| 14 | 30 | 16 |
| 19 | 40 | 25 |
| 24 | 55 | 35 |
| 28 | 65 | 40 |
| 38 | 80 | 48 |
| 42 | 95 | 55 |
| 48 | 105 | 62 |
| 55 | 120 | 75 |
| 65 | 135 | 80 |
| 75 | 160 | 95 |
| 90 | 200 | 110 |
Номинальный крутящий момент
| Модель PLX-JC | Крутящий момент с вствкой из PU 92A, Н·м | Крутящий момент с вствкой из PU 98A, Н·м | Крутящий момент с вствкой из PU 64D, Н·м |
|---|---|---|---|
| 14 | 7,5 | — | — |
| 19 | 10 | 17 | 21 |
| 24 | 35 | 60 | 75 |
| 28 | 95 | 160 | 200 |
| 38 | 190 | 325 | 405 |
| 42 | 265 | 450 | 560 |
| 48 | 310 | 525 | 655 |
| 55 | 410 | 685 | 825 |
| 65 | 625 | 940 | 1175 |
| 75 | 1280 | 1920 | 2400 |
| 90 | 2400 | 3600 | 4500 |
Полное обозначение: PLX-JC-14 … PLX-JC-90. D — наружный диаметр зоны кулачков; d max — справочное предельное отверстие стандартного стального исполнения. Для других материалов и способов крепления ограничения проверяются отдельно. Число размера не равно диаметру вала.
Упругие кулачковые муфты PLX-JH с эластомерной вставкой для гидростанций
Насосная серия соединяет электродвигатель с гидронасосом внутри колокола. Длина полумуфт и монтажный зазор согласуются с присоединительными размерами агрегата.
Двигатель и насос в одном узле
Алюминиевые исполнения A01, A21, A31 и A51 предназначены для компактных и средних агрегатов. Чугунные G40, G60, G80 и G90 расширяют ряд для более высоких нагрузок.
Отверстия на стороне двигателя и насоса могут различаться. Для шлицевого вала согласуют профиль, посадку и материал полумуфты. Колокол подбирается по фланцам и монтажной длине.

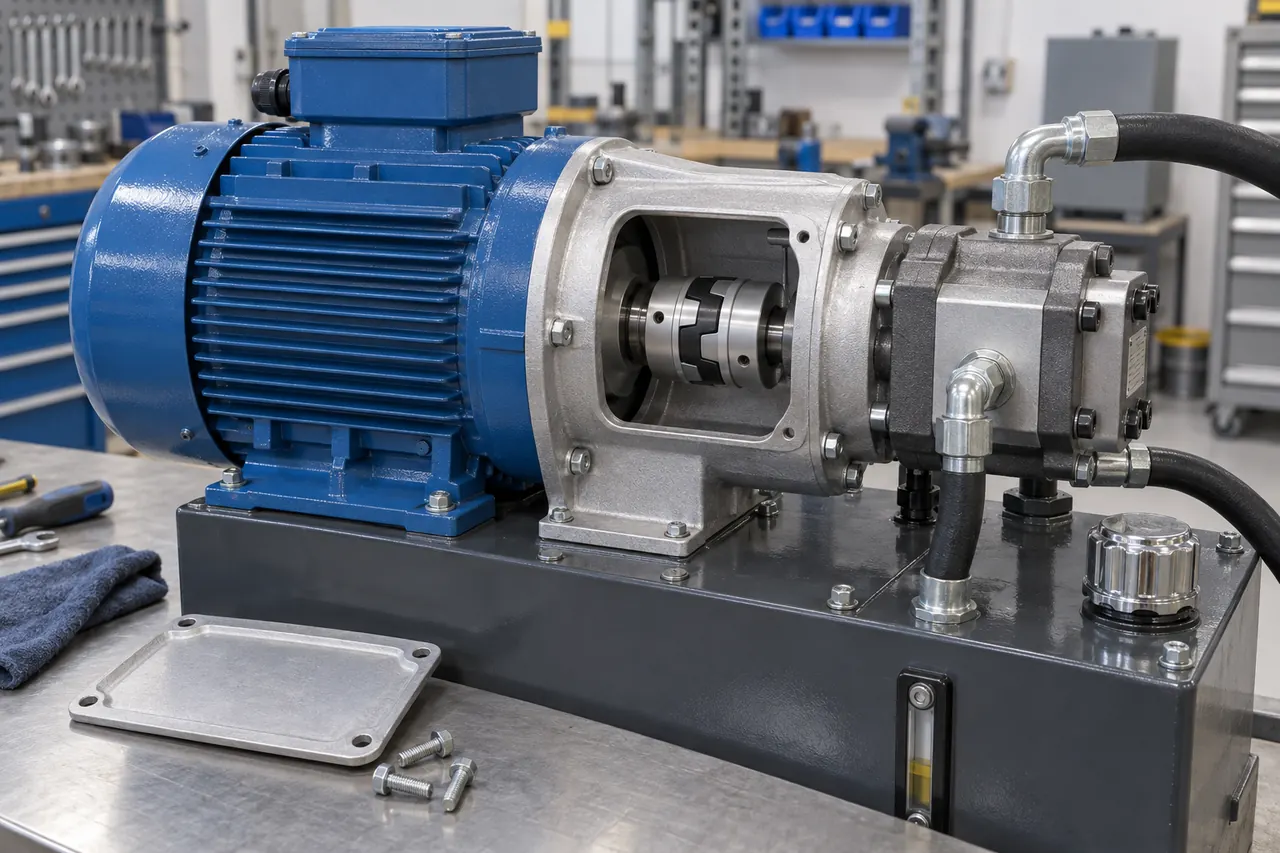

Иллюстрация показывает остановленный агрегат с открытым сервисным окном.
| Модель PLX-JH | Диаметр муфты D, мм | Крутящий момент с вствкой из NBR 85A, Н·м | Крутящий момент с вствкой из PU 92A, Н·м |
|---|---|---|---|
| A01 | 44 | 10 | 15 |
| A21 | 70 | 95 | 115 |
| A31 | 85 | 190 | 250 |
| A51 | 109,5 | 310 | 400 |
| G40 | 95 | 310 | 380 |
| G60 | 120 | 430 | 550 |
| G80 | 160 | 1250 | 1400 |
| G90 | 200 | — | 5500 |
Полное обозначение: PLX-JH-A01 … PLX-JH-G90. A — алюминий; G — чугун. Для G90 в базовом ряду предусмотрена полиуретановая вставка. Значения служат ориентирами; детали серий JC и JH не следует смешивать без проверки геометрии.
Эластомерная вставка упругой муфты под вашу нагрузку
Твёрдость вставки влияет на жёсткость муфты, демпфирование и передаваемый момент. Более жёсткая вставка выбирается с учётом динамики всего привода.
| Вставка | Серия | Применение |
|---|---|---|
| PU 92A | PLX-JC / PLX-JH | Основной полиуретановый вариант; геометрия двух серий различается. |
| PU 98A | PLX-JC | Более жёсткая вставка для повышенного момента. |
| PU 64D | PLX-JC | Высокая крутильная жёсткость; подбор с учётом динамики привода. |
| NBR 85A | PLX-JH | Маслостойкая резиновая вставка насосного исполнения. |
Цвет не определяет совместимость. Температура и химическая стойкость зависят от конкретной марки эластомера.
Варианты исполнения упругих кулачковых муфт с эластомерной вставкой
Посадки под вал
Метрические и дюймовые отверстия, шпоночные пазы. Для насосов — согласованные шлицевые профили DIN или SAE.
Материалы полумуфт
Алюминий, чугун и сталь в зависимости от серии и нагрузки. Нержавеющая сталь — по согласованию.
Способы крепления
Шпоночное, зажимное, на конической втулке. Фланцевые и разъёмные ступицы — по отдельному чертежу.
Как подобрать упругую муфту
- Мощность двигателя и частота вращения.
- Рабочий и пиковый моменты, пуски и реверсы.
- Диаметры, длины и профили обоих валов.
- Габариты колокола и расстояние между торцами валов.
- Температура, рабочая среда и допустимые смещения.
Пример обозначения
PLX-JC-28-K-ST/ST-d28/d22-PU92
Серия JC, размер 28, шпоночное крепление, две стальные полумуфты, отверстия 28 и 22 мм, вставка PU 92A.
Для предварительной оценки: T = 9550 × P / n, где P — мощность в кВт, n — частота вращения в об/мин. Коэффициенты режима, пиковый момент и ограничения по оборотам проверяются отдельно.
Комплект упругой муфты к отгрузке
Две полумуфты и подходящая эластомерная вставка комплектуются по согласованной спецификации. Для повторного заказа сохраняйте обозначение исполнения и размеры присоединения.
В заказе укажите: комплект в сборе, отдельную полумуфту или запасную вставку. Упаковка должна защищать посадочные поверхности и исключать повреждение деталей при перевозке.
Иллюстрация участка сборки и упаковки Pnevmolux.
Вопросы по подбору
Можно ли подобрать замену упругой муфте другого производителя?
Да, подбор выполняют по размерам и рабочим параметрам. Одного номера типоразмера недостаточно: необходимо сопоставить кулачки, вставку, посадки и монтажные зазоры.
Можно ли выбрать эластомерную вставку только по цвету?
Нет. Цветовые обозначения у производителей различаются. Нужны материал, твёрдость и точная геометрия вставки.
Зажимная упругая муфта обязательно безлюфтовая?
Нет. Крепление ступицы на валу и зазор между кулачками и вставкой — разные параметры. Для сервопривода требуется отдельное безлюфтовое исполнение.
Какая комплектация упругой кулачковой муфты нужна для гидростанции?
Две полумуфты и подходящая вставка. Соединительный колокол выбирают дополнительно по фланцам двигателя и насоса и монтажной длине.
Нужна муфта под ваш привод
Отправьте мощность и обороты двигателя, размеры обоих валов, фотографию узла или чертёж. Для замены существующей муфты приложите её маркировку и размеры вставки.
