Гидроаккумуляторы Pnevmolux PHA

Пневмогидроаккумуляторы запасают энергию гидравлической системы за счёт сжатия азота. При росте давления часть рабочей жидкости поступает в аккумулятор, а при снижении давления возвращается в контур. Это помогает сглаживать пульсации, поддерживать давление и обеспечивать кратковременный дополнительный расход.

PHA-P · 0,5–100 л · 250 / 350 бар

Большой запас рабочей жидкости и возможность контроля положения разделителя.

При поступлении жидкости азот сжимается и накапливает энергию. При потреблении жидкости системой азот расширяется. Мембрана, баллон или поршень разделяют газ и масло. Давление предзаряда и объём подбираются под рабочий цикл.

Газовую и жидкостную полости разделяет эластичная мембрана, закреплённая по периметру корпуса. Небольшие габариты позволяют устанавливать аккумулятор непосредственно у гидравлического блока или исполнительного механизма.

Станочная оснастка, гидравлические зажимы, компактные гидростанции и контуры с пульсациями давления.

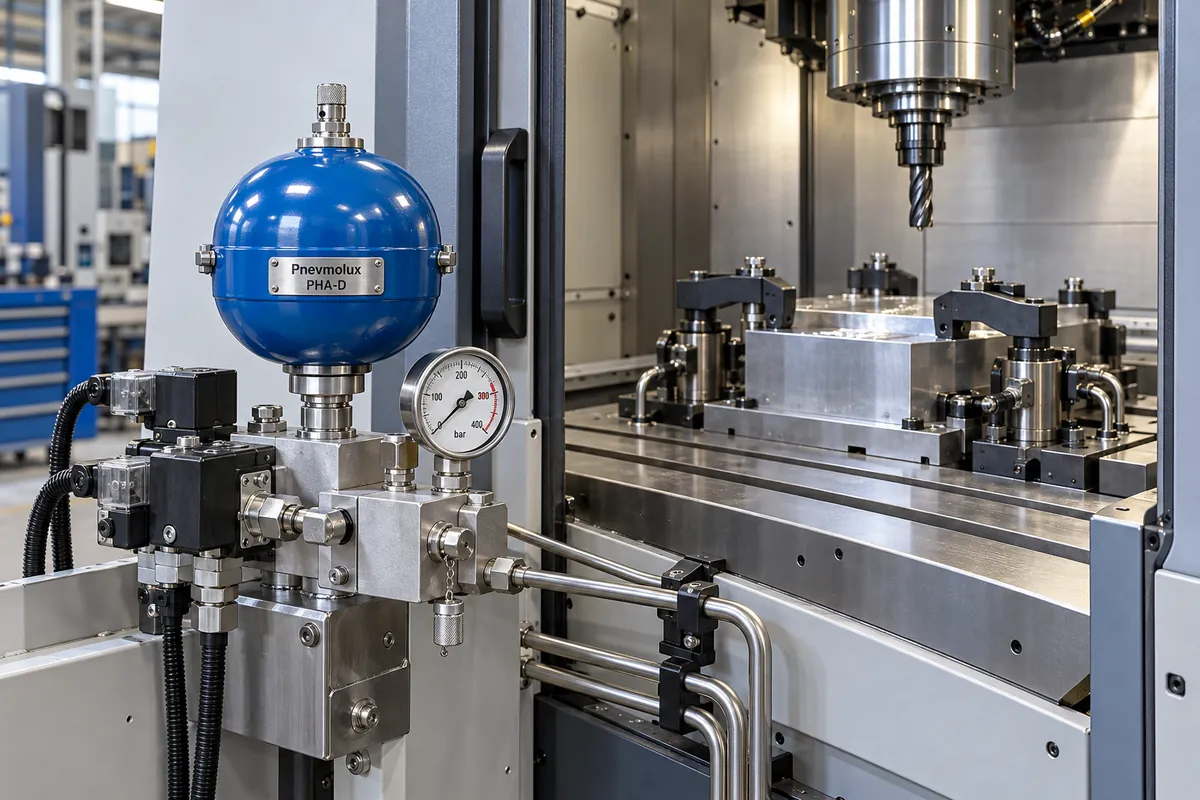

В контуре зажима аккумулятор компенсирует небольшие утечки и колебания объёма. Сохранение усилия зажима зависит также от герметичности и схемы запирания контура.

Рабочий объем: 0,075–3,5 л.
Рабочее давление: 210 / 250 / 350 бар.

Мембрана деформируется при поступлении жидкости и сжимает азот. При снижении давления газ расширяется и вытесняет жидкость обратно в систему.

• Разделитель — эластичная мембрана.
• Газовый клапан служит для задания и проверки предзаряда.
• Исполнение корпуса и возможность обслуживания выбираются по задаче.

Выбирайте для небольшого полезного объёма и быстрой реакции на колебания давления. Допустимое отношение давлений необходимо проверить для выбранной мембраны.

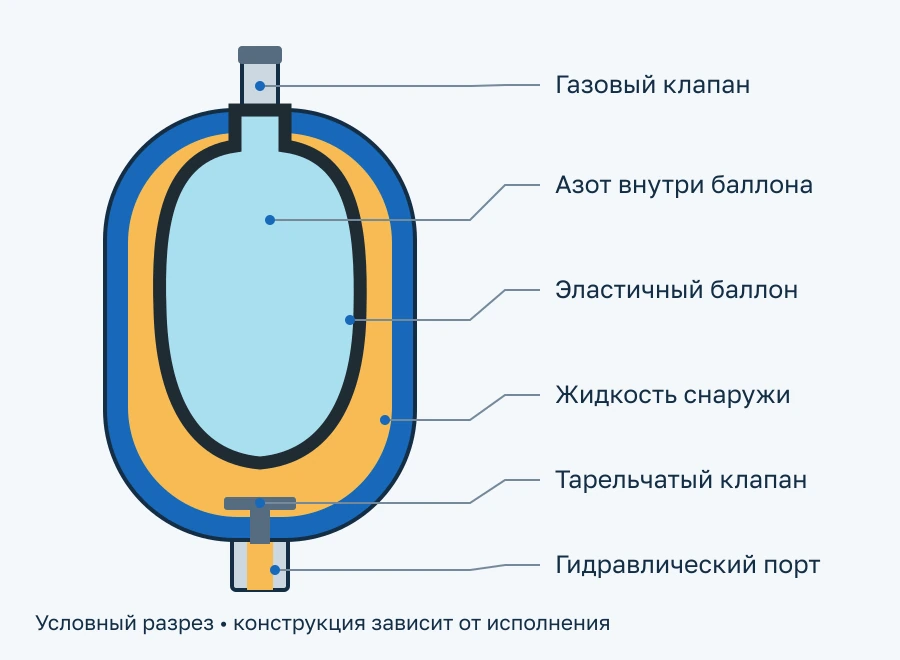

Азот находится внутри эластичного баллона, а рабочая жидкость — между баллоном и стальным корпусом. При зарядке гидравлической системы баллон сжимается; при разрядке он расширяется и возвращает жидкость в контур.

Гидравлические прессы, литьевые машины, гидростанции и линии с кратковременными пиками расхода.

На прессе аккумулятор накапливает энергию между рабочими операциями и отдаёт дополнительный поток в нужной фазе цикла. Насос, арматура и трубопроводы подбираются по расчётному режиму.

Рабочий объем: 0,5–50 л.
Рабочее давление: 330 / 350 бар.

Баллон изолирует газ от масла. Тарельчатый клапан на жидкостном порту препятствует выдавливанию баллона в отверстие при разрядке. Баллон можно заменять в обслуживаемом исполнении.

• Разделитель — сменный эластичный баллон.
• Газовая зарядка выполняется через верхний клапан.
• Варианты с увеличенным расходом и обслуживанием сверху согласуются отдельно.

Подходит для накопления энергии и демпфирования гидравлических ударов. При подборе проверяют полезный объём, пиковый расход, отношение давлений и положение монтажа.

Газовую и жидкостную полости разделяет подвижный поршень с уплотнениями. Поршень перемещается внутри цилиндрического корпуса без наружного штока и изменяет объёмы обеих полостей.

Испытательные стенды, прессы, централизованные гидросистемы и приводы с длительной отдачей запаса жидкости.

На испытательном стенде аккумулятор покрывает кратковременную потребность привода в расходе и помогает формировать заданный режим нагрузки. Датчик положения поршня может использоваться для контроля запаса жидкости.

Рабочий объем: 0,5–100 л.
Рабочее давление: 250 / 350 бар.

Поршень перемещается между газовой и жидкостной полостями. Его уплотнения обеспечивают разделение сред; трение уплотнений влияет на чувствительность к малым изменениям давления.

• Разделитель — поршень с уплотнениями.
• Контроль положения поршня — по запросу.
• Подключение дополнительных азотных баллонов — в специально рассчитанном исполнении.

Выбирайте при увеличенном запасе энергии, необходимости контроля положения или особых условиях эксплуатации. Для малых быстрых пульсаций учитывают инерцию поршня и трение уплотнений.

Указаны номинальные объёмы и классы максимального рабочего давления. Полезный объём отдаваемой жидкости меньше номинального и определяется расчётом. Максимумы диапазона одной группы могут относиться к разным исполнениям.

Параметры проектного модельного ряда приведены для предварительного подбора. Доступные сочетания объёма, давления, материалов и присоединений подтверждаются при согласовании исполнения.

Номинальные объёмы, л
0,32; 0,5; 0,75; 1,4; 2; 2,8

Номинальные объёмы, л
0,075; 0,16; 0,75; 1,4; 2; 2,8; 3,5

Номинальные объёмы, л
0,75; 1,4; 2; 2,8

Номинальные объёмы, л
0,5; 1; 2,5; 4; 6; 10; 20; 32; 50

Номинальные объёмы, л
1; 2,5; 4; 6

Номинальные объёмы, л
0,5; 1; 2; 5; 10; 20; 50

Номинальные объёмы, л
0,5; 1; 2; 5; 10; 20; 32; 50; 75; 100

Ниже приведены ориентиры для базового исполнения. Предельные значения определяются паспортом выбранной модели.

Сталь с защитным покрытием

Совместимые минеральные гидравлические масла

Азот N₂

NBR; другие материалы по совместимости со средой

Ориентир −10…+80 °C; пределы подтверждаются для корпуса, уплотнений и жидкости

По расчёту для рабочего диапазона давлений и температуры

Резьбовое или фланцевое соединение, хомуты и опоры по исполнению

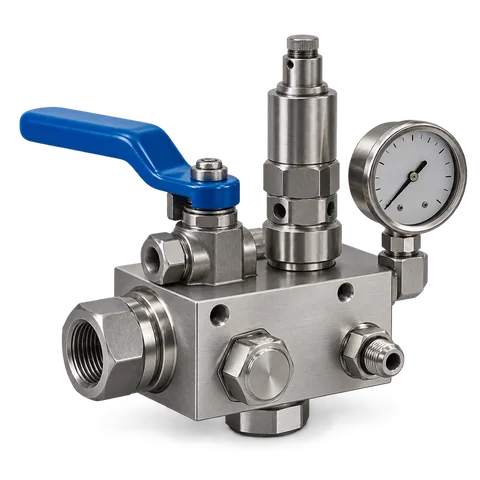

Состав комплекта выбирается вместе с аккумулятором. Дополнительное оборудование и специальные исполнения указываются в заказе отдельно.

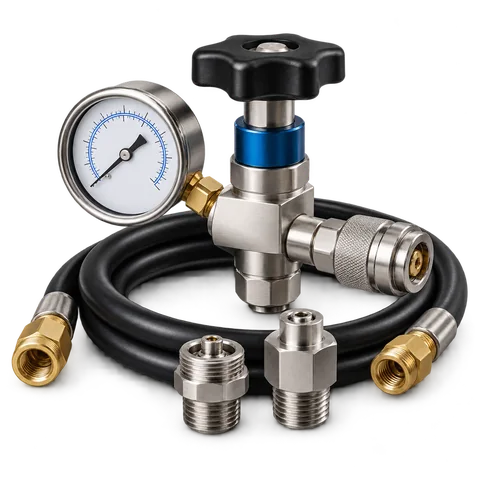

Комплект для зарядки и проверки предзаряда азотом. Для поршневых моделей дополнительно согласуются датчики положения и подключение внешнего газового объёма.

Для расчёта полезного объёма и выбора исполнения подготовьте следующие данные.

Накопление энергии, компенсация утечек, сглаживание пульсаций или резервный ход

Минимальное и максимальное рабочее давление, допустимые пики

Требуемая отдача жидкости, длительность отдачи и пиковый расход

Частота срабатывания, время зарядки и паузы; для пульсаций — тип насоса и частота

Марка рабочей жидкости, температуры жидкости и окружающей среды

Положение, габаритные ограничения, присоединения и условия обслуживания

PHA-B330-10-NBR — баллонный аккумулятор, класс максимального рабочего давления 330 бар, номинальный объём 10 л, эластомер NBR. Присоединение, предзаряд, температура и комплект подключения согласуются отдельно.

Для заказа гидроаккумулятора заполните форму ниже
