Вихревая трубка охладитель
серия CVC
Скачать 3D Модель
Вихревая трубка, также известная как вихревой охладитель или воздушный охладитель на сжатом воздухе - это компактное пневматическое устройство для получения холодного
воздуха из обычного сжатого воздуха. Внутри вихревой трубки поток сжатого воздуха
закручивается с высокой скоростью и разделяется на два потока: холодный и горячий. Холодный поток используется для локального охлаждения оборудования, инструмента, деталей, датчиков, электронных шкафов и технологических зон. Вихревой охладитель не имеет движущихся частей, не требует фреона, масла, холодильного компрессора или электрического подключения в зоне охлаждения. Для работы достаточно подключить устройство к подготовленной линии сжатого воздуха.
Вихревые трубки и охладители имеют несколько основных серий выверенных на основе типовых промышленных расходов сжатого воздуха и холодопроизводительности:
- Серия CVC - отличается максимальной холодопроизводительностью. Это основная серия для большинства промышленных задач. Оптимальный баланс температуры и расхода холодного воздуха.
- Серия CVX - отличается максимальной низкой температурой. Используется для задач, где нужна минимальная температура холодного потока. Расход холодного воздуха ниже, чем у серии CVC.
- Серия CVS - имеет нержавеющее исполнение корпуса. Используется для пищевой промышленности, влажных зон, агрессивной среды и повышенных требований к коррозионной стойкости.
- Серия CVT - имеет высокотемпературное исполнение корпуса. Используется для зон с повышенной температурой окружающей среды, печей, сварочных участков, литейных и термических процессов.
Вихревая трубка охладитель серии CVC - модельный ряд и параметры
Модельный ряд вихревых охладителей отличается диаметром условного прохода: от 2 до 99 мм, и соотвественно производительностью холодного воздуха: от 56 л/мин до 2830 л/мин. Диапазон температуры холодного потока до -45..-50 °C (в зависимости от давления и режима работы). Температурный перепад составляет 70 °C и более относительно температуры входящего воздуха.
Вихревые трубки охладители серии CVC - информация
Вихревая трубка — это пневматическое устройство, использующее энергию сжатого воздуха для получения двух потоков с различной температурой. Внутри устройства происходит разделение входящего воздушного потока на холодный и горячий без применения компрессоров, электрических холодильных установок, хладагентов и механических приводов. Принцип действия основан на эффекте Ранка–Хильша - сжатый воздух подаётся во входной канал вихревой трубки и через специальный генератор закручивается внутри камеры. В результате образуется интенсивный вихревой поток. Наружная часть потока нагревается и выходит через горячий конец трубки, а центральный поток охлаждается и выходит через противоположный холодный конец. Температура и расход холодного воздуха регулируются клапаном на горячем конце трубки. Чем ниже требуется температура холодного воздуха, тем меньше обычно становится объём холодного потока. Для большинства производственных задач выбирают режим максимальной холодопроизводительности, а не минимальной температуры.
Вихревые трубки охладители серии CVC с гибким сегментным шлангом
Допускается установка гибкого направляющего шланга на холодный выход вихревой трубки. Для сохранения максимальной холодопроизводительности шланг должен иметь достаточное проходное сечение, минимальную длину и плавные изгибы. Не рекомендуется применять длинные, узкие или сильно дросселирующие насадки, так как они повышают обратное давление на холодном выходе и снижают эффективность охлаждения.
Вихревая трубка охладитель серии CVC - маркировка
В данной таблице описана маркировка вихревых трубок для заказа
Пример обозначения вихревого охладителя: CVC-15.C6.C6 - Вихревая трубка охладитель, условный проход 15 мм производительноостью 425 л/мин, присоединение под трубку 6мм и выход охлажденногоо воздуха под трубку 6мм.

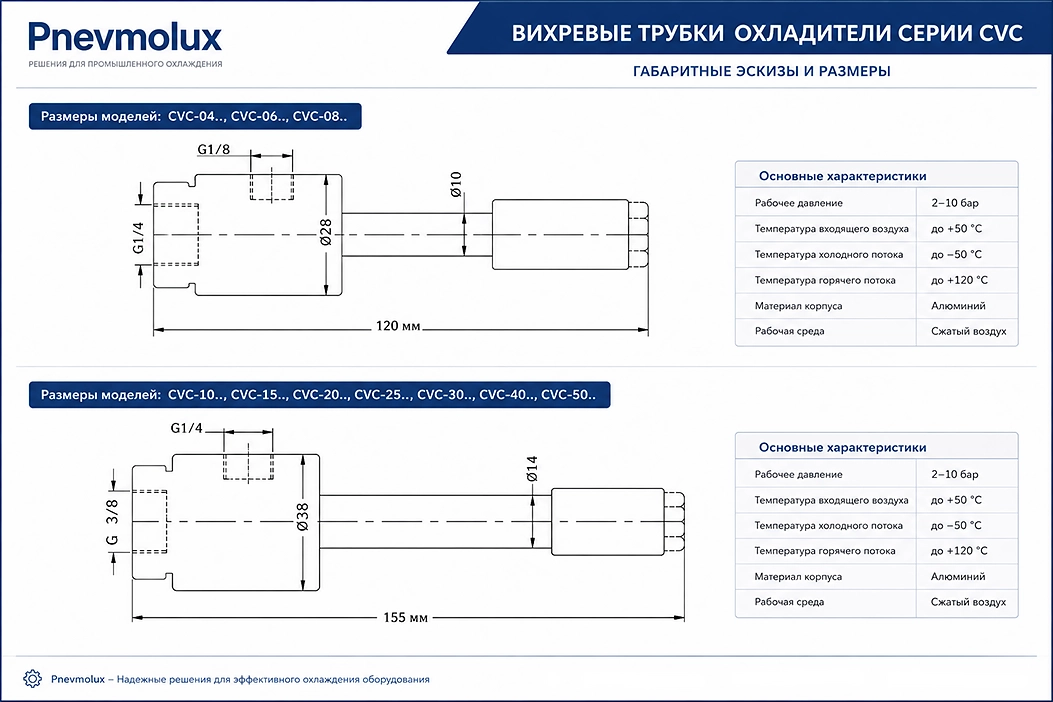

Вихревые трубки охладители серии CVC - основные технические характеристики
Вихревые трубки охладители серии CVC - преимущества и применение
Преимущества вихревых трубок:
Использование вихревых охладителей позволяет решить широкий круг производственных задач.
- отсутствие электрического питания;
- отсутствие движущихся частей;
- высокая надежность;
- минимальные эксплуатационные расходы;
- простая установка;
- мгновенное начало охлаждения;
- компактные размеры;
- экологичность;
- отсутствие фреона и других хладагентов;
- длительный срок службы;
- устойчивость к загрязненной промышленной среде;
- безопасная эксплуатация во взрывоопасных зонах.
В отличие от традиционных холодильных систем вихревые трубки не требуют регулярного технического обслуживания, дозаправки хладагента или сложного ремонта.
Применение вихревых трубок охладителей:
Вихревые трубки широко используются практически во всех областях промышленности.
Металлообработка
При токарной, фрезерной, сверлильной и шлифовальной обработке охлаждение режущего инструмента значительно увеличивает его ресурс.
Использование холодного воздуха позволяет: • уменьшить перегрев инструмента;• повысить качество обработки;• увеличить скорость резания;• сократить количество брака.
Особенно эффективно применение вихревых трубок при обработке алюминия, титана, нержавеющей стали и жаропрочных сплавов.

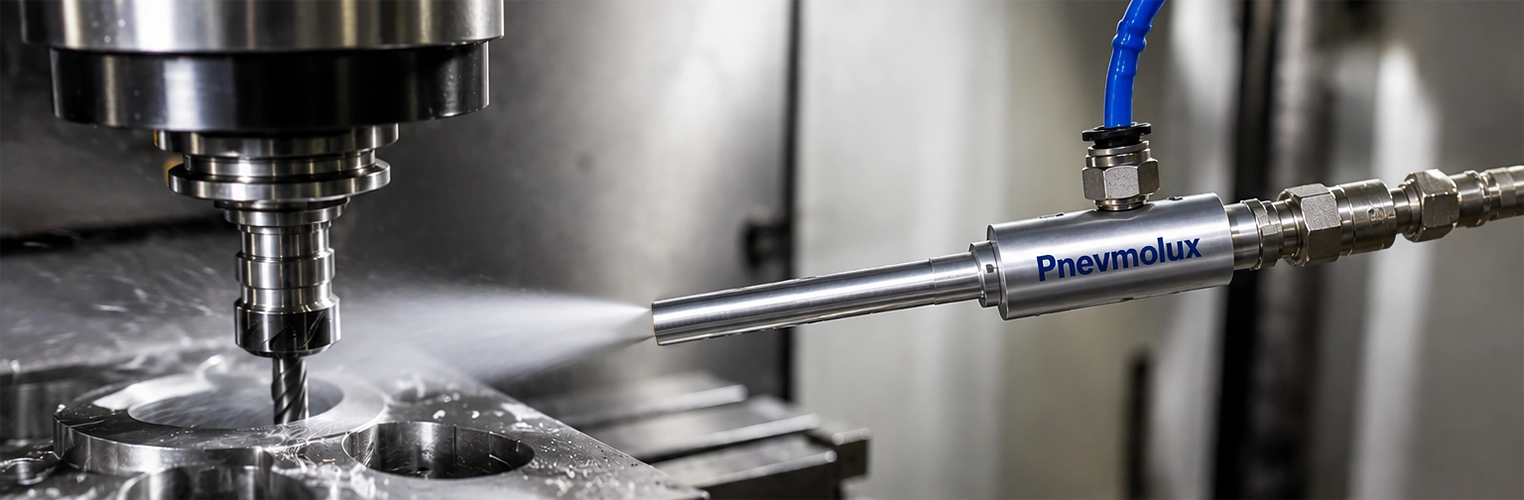

Станки с ЧПУ
На современных обрабатывающих центрах вихревые охладители используются для: • охлаждения инструмента;• охлаждения шпинделя;• удаления стружки;• охлаждения зоны резания.
Такое решение особенно востребовано там, где применение смазочно-охлаждающих жидкостей невозможно или нежелательно.

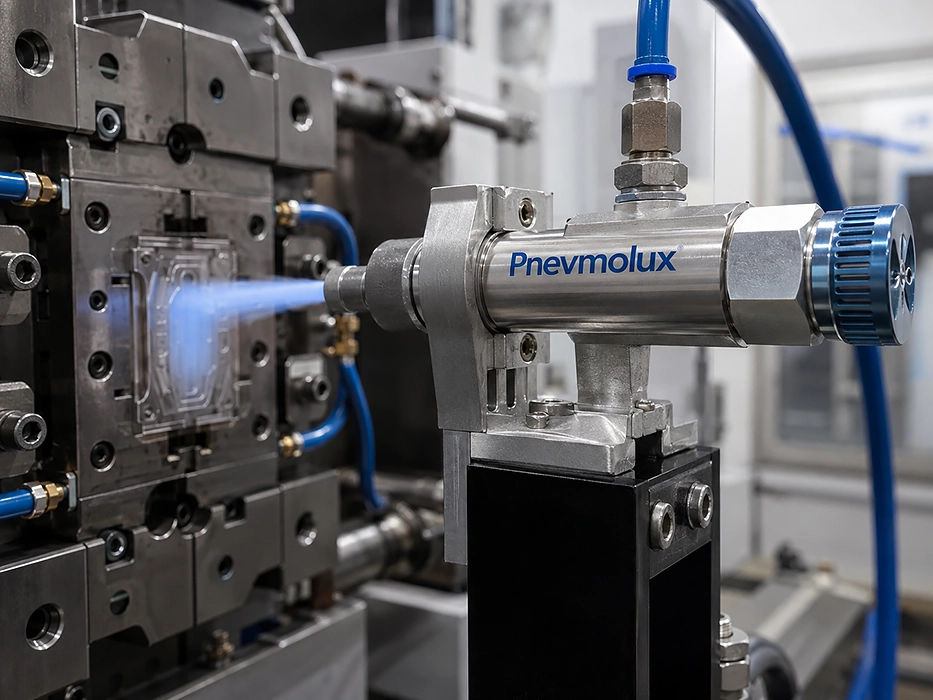

Производство пластмасс
При изготовлении пластиковых изделий вихревые трубки используются для: • охлаждения пресс-форм;• ускорения охлаждения деталей;• стабилизации размеров изделий;• сокращения производственного цикла.
Электронная промышленность
Перегрев электроники значительно снижает срок службы оборудования. Вихревые охладители применяются для охлаждения: • шкафов управления; • распределительных шкафов; • серверных модулей; • промышленных контроллеров; • лазеров; • видеокамер; • оптических систем; • измерительных приборов.

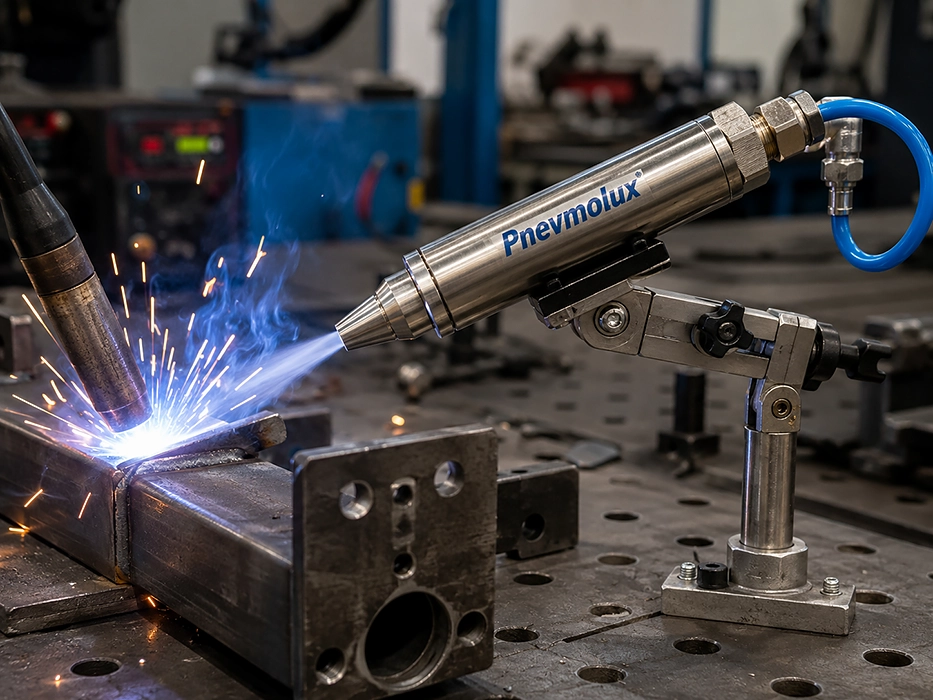

Сварочное производство
Во время сварки локальное охлаждение позволяет: • уменьшить температурные деформации; • защитить чувствительные элементы; • повысить качество сварных соединений; • сократить время охлаждения изделий.

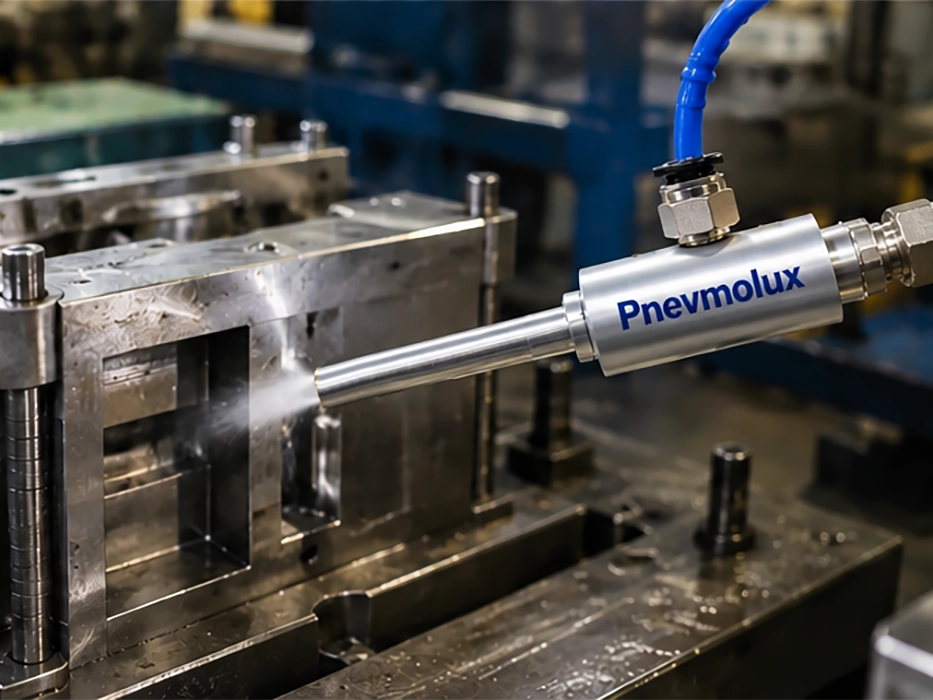

Литейное производство
Использование вихревых трубок позволяет ускорить охлаждение: • литейных форм; • кокилей; • технологической оснастки; • отдельных элементов оборудования.

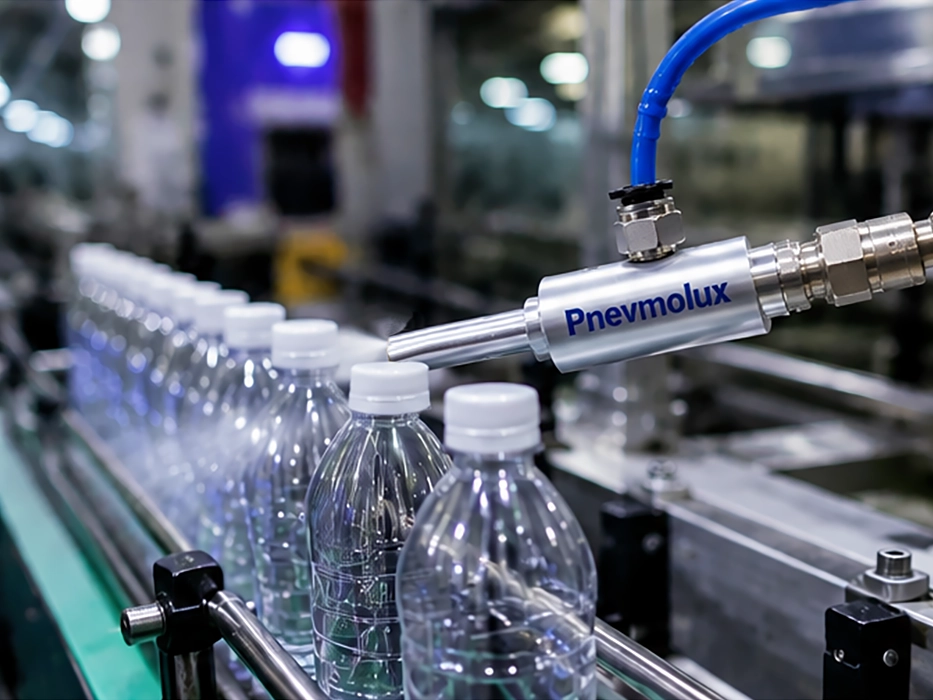

Фармацевтика и пищевая промышленность
Благодаря отсутствию масел и хладагентов воздушное охлаждение подходит для процессов, где предъявляются повышенные требования к чистоте производства.
Важные особенности вихревых трубок:
Вихревая трубка использует сжатый воздух, поэтому при подборе важно учитывать расход воздуха и производительность компрессорной станции. Для стабильной работы рекомендуется использовать чистый и сухой сжатый воздух, фильтр, регулятор давления и, при необходимости, глушители на холодном и горячем выходе.
Вихревой охладитель лучше всего подходит для точечного охлаждения, а не для охлаждения больших помещений. Если требуется охлаждать большой шкаф автоматики, производственную камеру или крупный объём воздуха, лучше использовать специализированный шкафной охладитель, кондиционер, теплообменник или чиллер.
