Электромеханические приводы

Линейное и поворотное движение, подъем и управление осями оборудования

Выберите направление по задаче оборудования: линейное перемещение, подъем и силовая операция, поворот, специальная кинематика или управление движением. Затем согласуйте механизм, двигатель, обратную связь и рабочие параметры.

Электромеханические приводы преобразуют энергию электродвигателя в движение рабочих органов машины. Они перемещают детали, поднимают платформы, поворачивают оснастку и выполняют технологические операции. Механика определяет характер движения и допустимую нагрузку, а система управления задает положение, скорость и последовательность работы.

В типовой системе контроллер формирует задание, драйвер или сервоусилитель управляет двигателем, а механическая передача перемещает выходное звено. Винт, ремень, рейка или цепь преобразуют вращение в линейное движение; редуктор или прямой привод обеспечивают поворот. Датчики и энкодеры передают сведения о состоянии оси, если это предусмотрено комплектацией.

Отдельные оси можно объединять в машину с общими командами, диагностикой и согласованными перемещениями.

Первые четыре подгруппы описывают исполнительные механизмы и системы. Пятая объединяет компоненты, которые задают и согласуют их движение. Тип двигателя, передача, обратная связь, питание и рабочие параметры уточняют исполнение внутри выбранной группы.

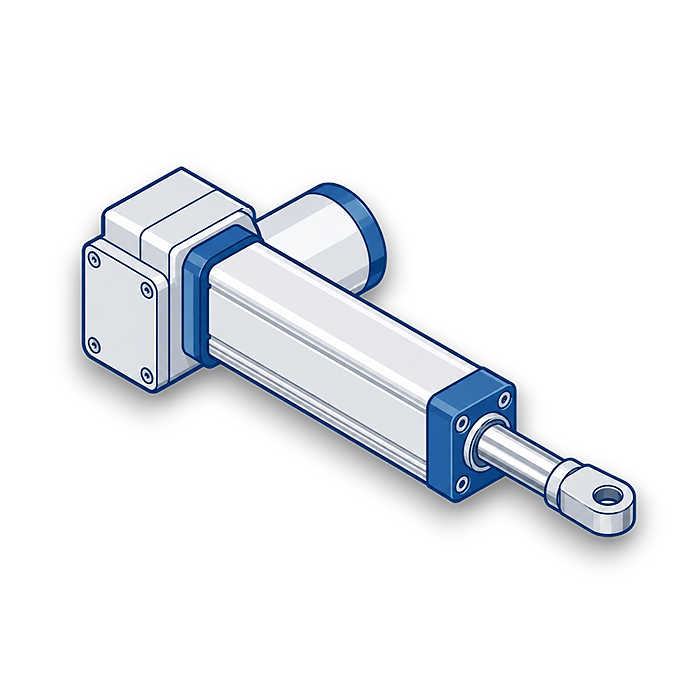

• Электрические линейные актуаторы — в том числе с DC- и BLDC-двигателями, контроллером или обратной связью.
• Электроцилиндры — с шаговым двигателем, серводвигателем, ШВП или трапецеидальным винтом; компактные, силовые и высокоточные исполнения.
• Миниатюрные линейные актуаторы — для небольших узлов и ограниченного монтажного пространства.
• Бесштоковые приводы, линейные модули и оси — винтовые, ременные и реечные.

Усилие, ход, скорость под нагрузкой, повторяемость, боковые нагрузки, монтажные габариты и рабочий цикл.

Электроцилиндр перемещает толкатель вдоль конвейера. Шток передает усилие, а отдельные направляющие поддерживают подвижный узел и воспринимают боковые нагрузки.

• Винтовые домкраты — червячно-винтовые, с трапецеидальным винтом или ШВП.
• Подъемные колонны — одиночные и объединенные в синхронные системы.
• Цепные линейные приводы — с толкающей или жесткой цепью, в том числе для большого хода.
• Реечные приводы — для перемещения и передачи усилия через зацепление рейки и шестерни.

Рабочая и пиковая нагрузка, число точек подъема, ход, скорость, продолжительность включения и способ удержания груза.

Платформа опирается на винтовые подъемные узлы, связанные приводными валами. Электродвигатель приводит систему в движение; отдельные стойки направляют платформу.

• Поворотные актуаторы — для управляемого поворота на заданный угол.
• Поворотные столы — для установки и позиционирования детали или оснастки.
• Индексирующие механизмы — для последовательного перехода между дискретными рабочими позициями.

Крутящий момент, инерция нагрузки, угол и время поворота, люфт, повторяемость и допустимые осевые и радиальные нагрузки.

Оснастка размещена на круглом столе с электрическим приводом. Поворот последовательно подводит детали к технологическим позициям, например к сборочному инструменту и камере контроля.

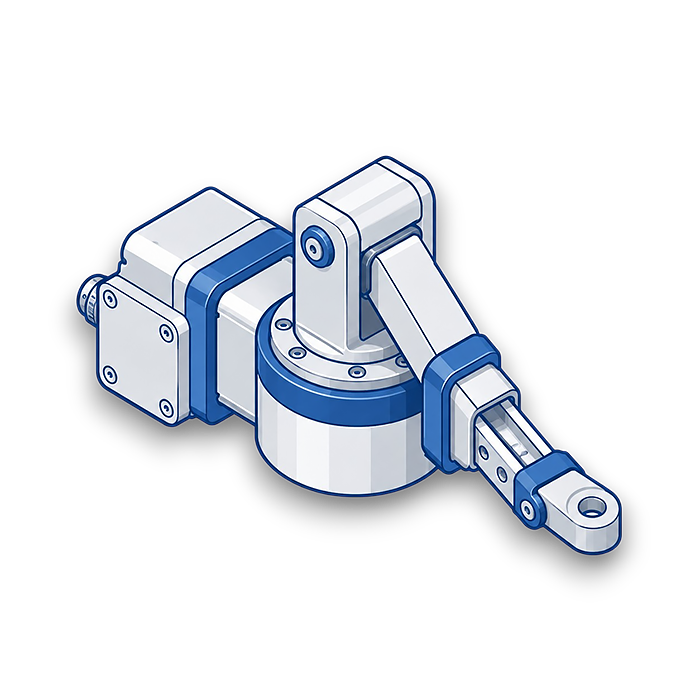

• Телескопические приводы — для выдвижения нескольких секций при ограниченной длине в сложенном состоянии.
• Многоосевые системы — координатные модули, порталы и комбинации линейных и поворотных осей.
• Синхронные системы перемещения — для согласованной работы нескольких приводных точек.
• OEM-исполнения и решения под отраслевую задачу — по компоновке, монтажу и условиям среды.

Рабочая зона, число осей, траектория, масса инструмента, точность всей системы, габариты и условия эксплуатации.

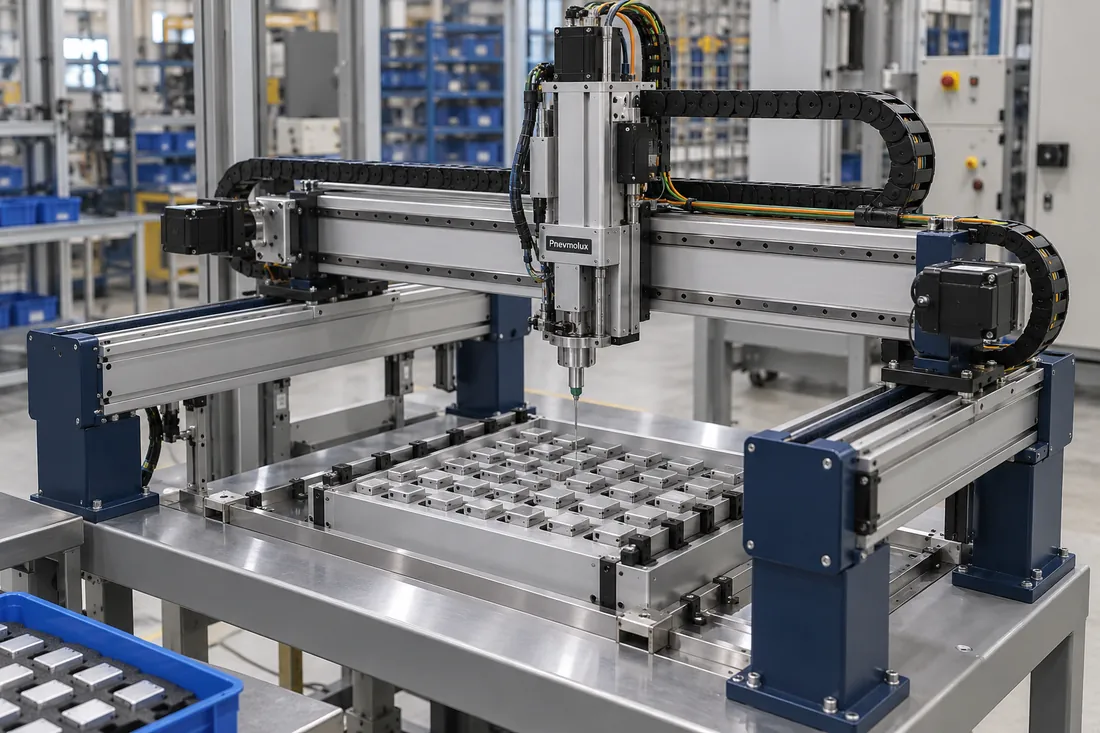

Портальная система перемещает рабочую головку над лотком с деталями. Горизонтальные оси задают положение в рабочей зоне, вертикальная ось подводит инструмент к изделию.

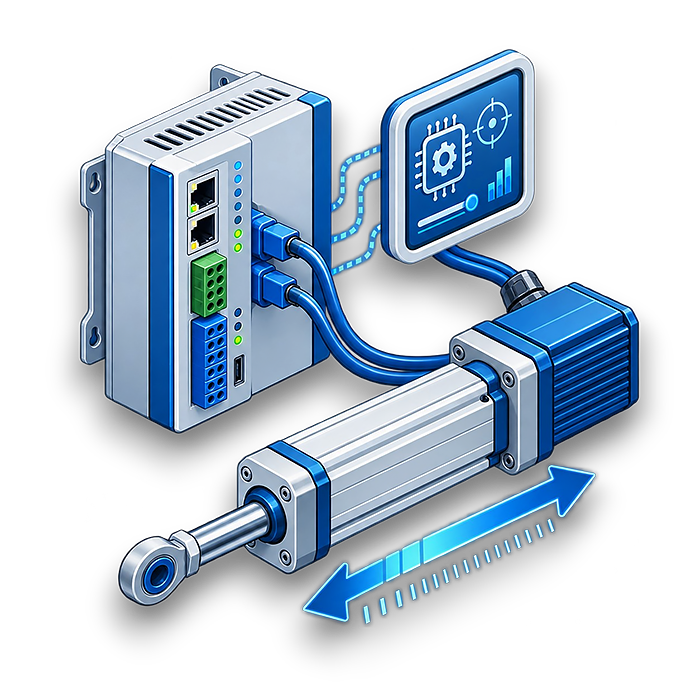

• Серводвигатели и шаговые двигатели — источники управляемого движения осей.
• Драйверы и сервоусилители — силовое управление двигателями.
• Контроллеры движения, ПЛК и панели оператора — команды, программы и диагностика.
• Энкодеры, датчики и комплекты управления — обратная связь, позиционирование и согласование нескольких осей.

Число осей, тип двигателя и датчика, питание, ток и мощность, интерфейс связи, режимы регулирования и требования к синхронизации.

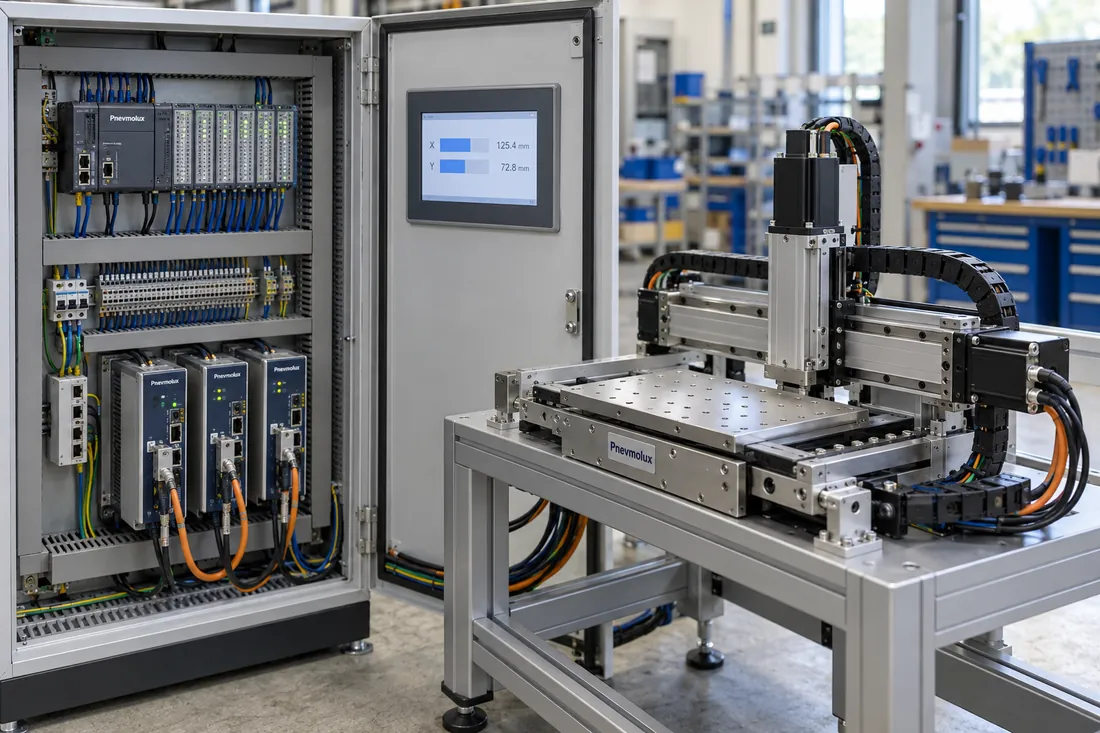

Контроллер и сервоусилители в шкафу связаны с двигателями координатной системы. Панель оператора задает команды и показывает состояние осей; согласование движения выполняет система управления.

Отдельный линейный модуль ищут в линейных приводах; готовую согласованную систему из нескольких осей — в специальных приводах. Контроллеры, драйверы и обратную связь подбирают в группе управления движением. Это помогает согласовать механику и электронику в одном проекте.

Рабочий ход или угол, доступное пространство, ориентация, крепления и направляющие.

Температура, загрязнения, влага, требуемая защита, доступ к смазке и сервисным узлам.

Питание, интерфейсы, обратная связь, поведение при остановке и отключении питания.

Максимальные усилие, скорость и ход не следует считать одновременно доступными: проверяйте рабочую точку и цикл конкретного изделия. Для вертикальных осей отдельно оценивают удержание нагрузки, для протяженных механизмов — жесткость, устойчивость и нагрузки на направляющие.

Согласуйте исполнительный механизм, двигатель, передачу, крепления, направляющие, датчики, кабели и управление. Наличие каждого компонента в поставке определяется выбранной комплектацией.

Тип двигателя и передачи уточняют после выбора механизма. Например, электроцилиндр может одновременно относиться к сервоисполнениям, иметь ШВП и отвечать повышенным требованиям к усилию.

Сборка электромеханического привода начинается с подготовки корпуса, опор и элементов передачи. Затем устанавливают двигатель, муфты, выходной узел и датчики. Для многоосевых систем дополнительно выверяют направляющие и крепления, прокладывают кабели и согласуют работу осей. Проверка включает крепеж, плавность перемещения, направление движения и работу обратной связи. Конкретный состав операций зависит от конструкции.

Передайте специалистам Pnevmolux описание операции, нагрузку, ход или угол, требуемую скорость и рабочий цикл. Приложите монтажный эскиз и укажите условия среды, питание, интерфейс управления и требования к точности. Эти данные помогут согласовать тип механизма, двигатель, обратную связь и состав комплекта для вашей машины.
