Трубы и штоки для пневматических и гидравлических цилиндров
Шток и рабочая труба (гильза) — основные детали цилиндра, непосредственно влияющие на ресурс, герметичность, плавность движения и устойчивость к нагрузкам. Pnevmolux предлагает штоки и прецизионные трубы для изготовления, ремонта и модернизации пневматических и гидравлических цилиндров промышленного назначения.
В зависимости от условий эксплуатации могут применяться хромированные, закаленные и коррозионностойкие штоки, а также стальные хонингованные, обработанные методом SRB, алюминиевые анодированные и нержавеющие цилиндровые трубы.
Материалы могут поставляться мерными длинами либо с последующей механической обработкой по чертежу заказчика.
Типы стальных штоков и их назначение
Тип штока
Описание

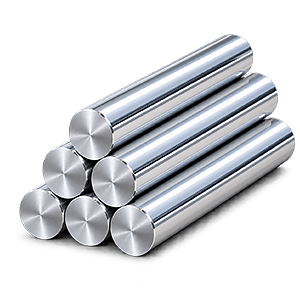

Стандартные хромированные штоки
Наиболее распространенное исполнение для гидравлических и многих пневматических цилиндров. В качестве основы используются конструкционные стали, например C45E / CK45, SAE 1045, 20MnV6 и близкие по свойствам марки.
Хромированные штоки с индукционной закалкой
При повышенных механических нагрузках под хромированным покрытием создается закаленный поверхностный слой. Такое исполнение лучше сопротивляется ударам, вмятинам, рискам, локальным контактным нагрузкам и износу
Коррозионностойкие штоки
Коррозионностойкие исполнения применяются в пищевой, химической, фармацевтической промышленности, наружных установках, морском оборудовании и оборудовании, подвергающемся регулярной мойке
Штоки из нержавеющей стали
Нержавеющие штоки предназначены прежде всего для оборудования с повышенными санитарными или антикоррозионными требованиями. В зависимости от задачи могут применяться AISI 304, AISI 316 и другие марки нержавеющей стали.
Полые штоки
Полый шток позволяет уменьшить массу подвижных элементов цилиндра и может быть целесообразен при больших диаметрах, длинных ходах и высокой скорости перемещения.
Разновидности труб и их назначение
Тип трубы
Описание

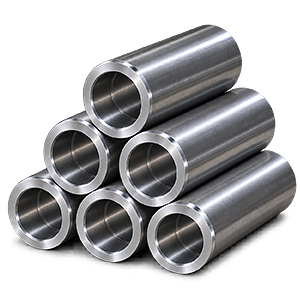

Хонингованные стальные трубы для гидроцилиндров
Один из основных видов заготовок для производства гидравлических цилиндров. Часто применяются холоднотянутые бесшовные прецизионные трубы из сталей E355 / ST52, SAE 1020, SAE 1026, C45E, 20MnV6, а для более тяжелых условий — специальные легированные стали.
Трубы после обработки SRB
SRB (Skiving & Roller Burnishing) — обработка, при которой сначала снимается тонкий слой металла для формирования размера отверстия, после чего поверхность подвергается роликовому выглаживанию. В результате получают высокую точность внутреннего диаметра, очень низкую шероховатость, упрочненную поверхность и высокую производительность обработки.

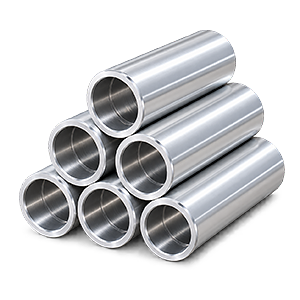

Алюминиевые трубы для пневмоцилиндров
Круглые трубы применяются в простых и классических конструкциях пневмоцилиндров. Допуск внутреннего диаметра подбирается под конструкцию цилиндра и систему уплотнений; для ряда пневматических труб применяются допуски порядка H9–H11.

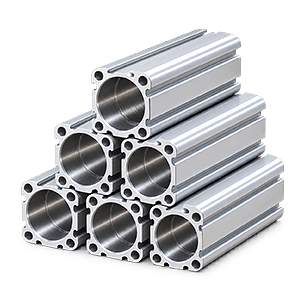

Профильные трубы для пневмоцилиндров
В современных пневматических цилиндрах широко используются специальные алюминиевые профили, которые одновременно выполняют функцию рабочей гильзы и наружного корпуса.
Нержавеющие трубы цилиндров
Нержавеющие цилиндровые трубы применяются там, где требуется высокая устойчивость к коррозии или возможность регулярной санитарной мойки оборудования. Внутренняя поверхность может дополнительно подвергаться хонингованию или полированию.
