Датчики положения штока пневматических приводов - описание:

 Датчики положения - это устройства с помощью которых получают "обратную связь", для систем управления приводами. Датчики положения определяют, в каком положении находится шток (выдвинут или втянут, а в более сложных случаях — его точные координаты), и преобразуют эту информацию в электрический сигнал.

Датчики положения - основные типы

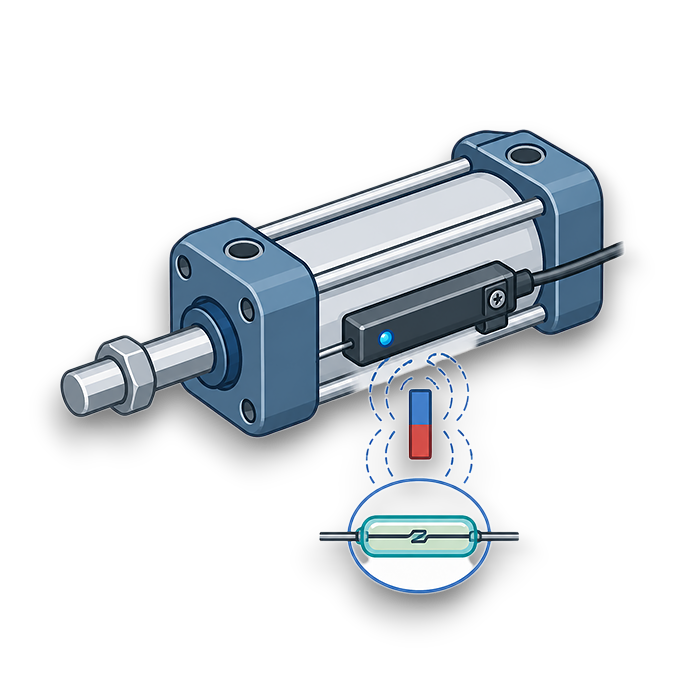

• Магнитные - эти датчики срабатывают при приближении магнита, установленного на поршне привода. Магнитные датчик деляться на три разновидности:  Герконовые, Магниторезистивные и датчики Холла.

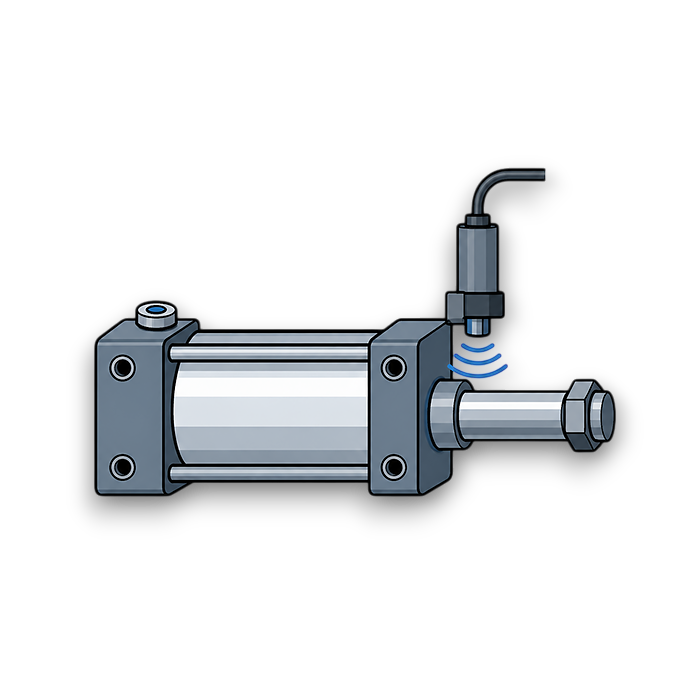

• Индуктивные - эти датчики реагируют на изменение электромагнитного поля при приближении металлического объекта (поршня или штока) . В пневмоцилиндрах обычно используются для контроля конечных положений штока, и не требуют наличия магнита в поршне.
• Магнитострикционные - эти датчики обеспечивают высокоточное линейное измерение положения штока, с абсолютным выходным сигналом по всей длине цилиндра. Основываются на эффекте изменения геометрии ферромагнетика под действием магнитного поля и измерении времени прохождения ультразвукового импульса.

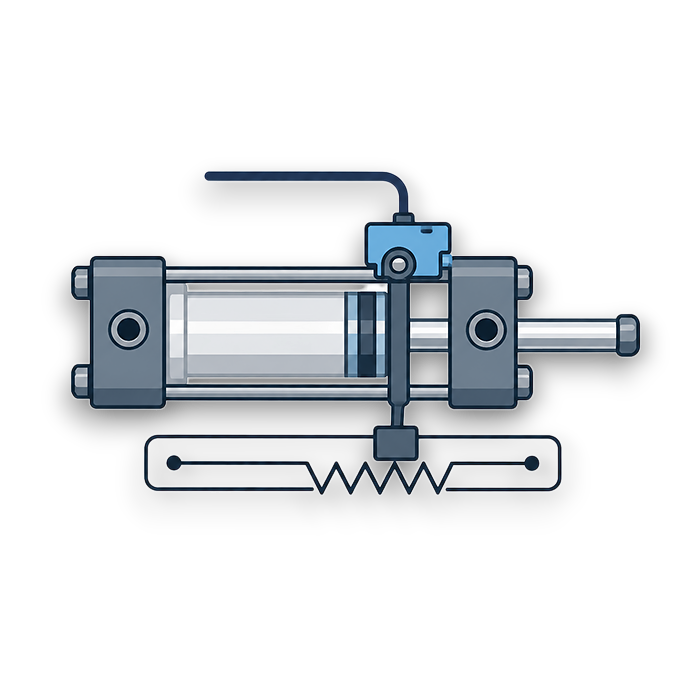

• Потенциометрические - датчик представляет собой переменный резистор (потенциометр), механически связанный со штоком. Положение штока определяется по изменению величины сопротивления датчика.
• Оптические - датчик использует световой луч для определения положения. Может работать в проходящем или отраженном свете.

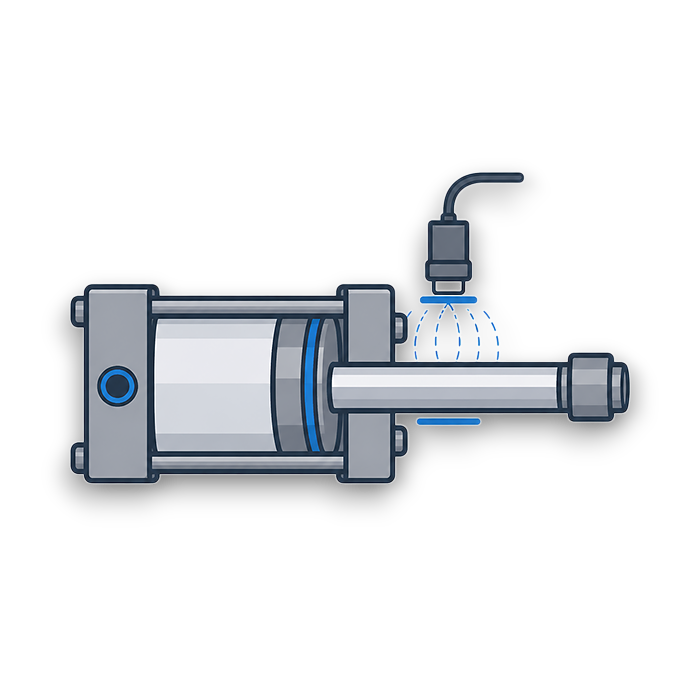

• Ёмкостные - датчик реагирует на изменение диэлектрической проницаемости среды (или емкости конденсатора) при приближении любого объекта (не только металлического).
