Пневматические вакуумные системы для удаления СОЖ с функцией реверса
Пневматические вакуумные системы Pnevmolux серии PVS-R предназначены для быстрого удаления смазочно-охлаждающих жидкостей, технических масел, загрязненной воды и других совместимых жидкостей из баков металлообрабатывающих станков, поддонов, приямков и технологических емкостей.
Система работает от обычной промышленной сети сжатого воздуха и не требует подключения к электричеству. Функция реверса позволяет не только откачать жидкость в герметичную бочку, но и затем перекачать ее из бочки обратно в бак станка, систему очистки или емкость для утилизации.
Пневматические вакуумные системы для удаления СОЖ - Откачивание и обратная перекачка одной системой
В режиме всасывания сжатый воздух проходит через встроенный пневматический эжектор и создает разрежение внутри герметичной емкости. Под действием разрежения СОЖ поступает по вакуумному шлангу в бочку.
После заполнения емкости оператор переключает систему в режим реверса. Внутрь бочки подается ограниченное избыточное давление, которое вытесняет жидкость через погружную трубу и шланг.
Таким образом, одна система выполняет две операции:
• откачивает загрязненную СОЖ из бака станка;
• возвращает очищенную жидкость в станок или перекачивает ее в другую емкость.
У систем аналогичного класса производители применяют встроенный предохранительный клапан и поплавковую защиту от переполнения. В системе Pnevmolux также должно использоваться независимое ограничение давления внутри бочки на уровне не более 0,20–0,25 бар.
Пневматические вакуумные системы для удаления СОЖ серия PVS-R - для каких задач применяется система
Пневматическая система PVS-R может использоваться для:
• плановой замены СОЖ в станках с ЧПУ;
• удаления отработанной эмульсии из баков станков;
• откачивания жидкости вместе с мелкой стружкой и шламом;
• очистки поддонов, приямков и труднодоступных полостей;
• сбора пролитой СОЖ или технического масла с пола;
• перекачивания жидкости между технологическими емкостями;
• подачи откачанной жидкости в установку фильтрации;
• возврата отфильтрованной СОЖ обратно в бак станка;

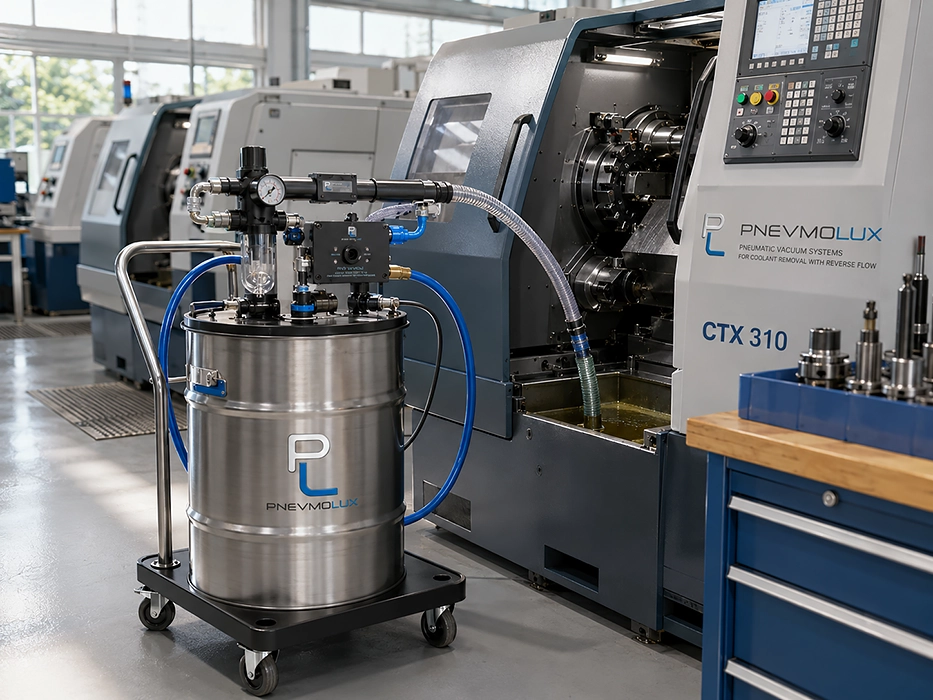

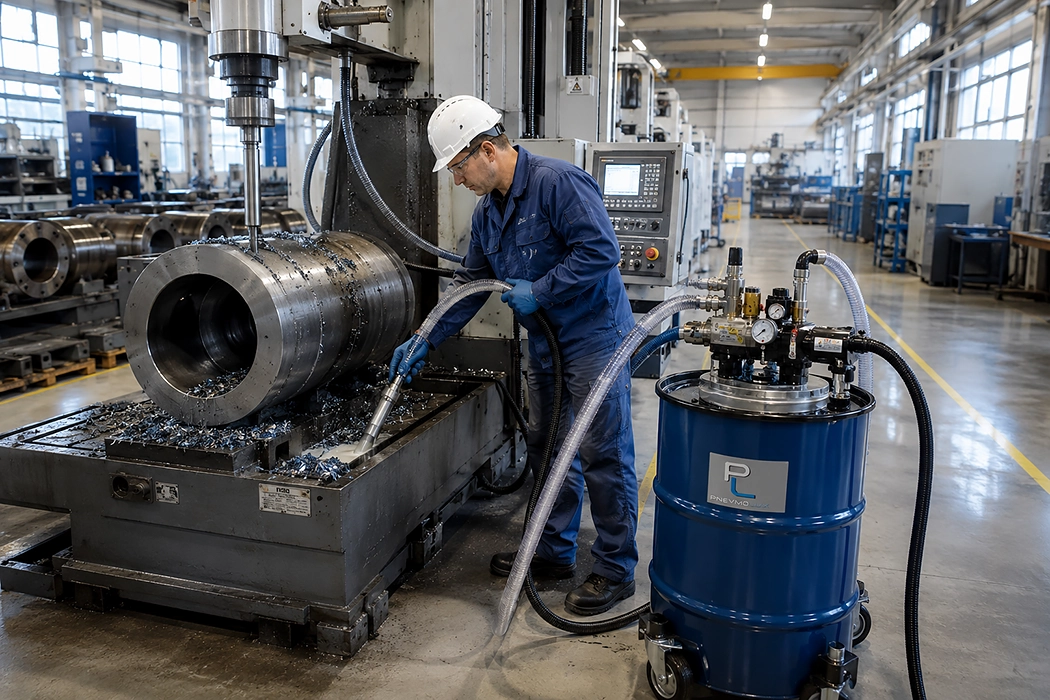

• обслуживания токарных, фрезерных, шлифовальных, сверлильных и других металлообрабатывающих станков.

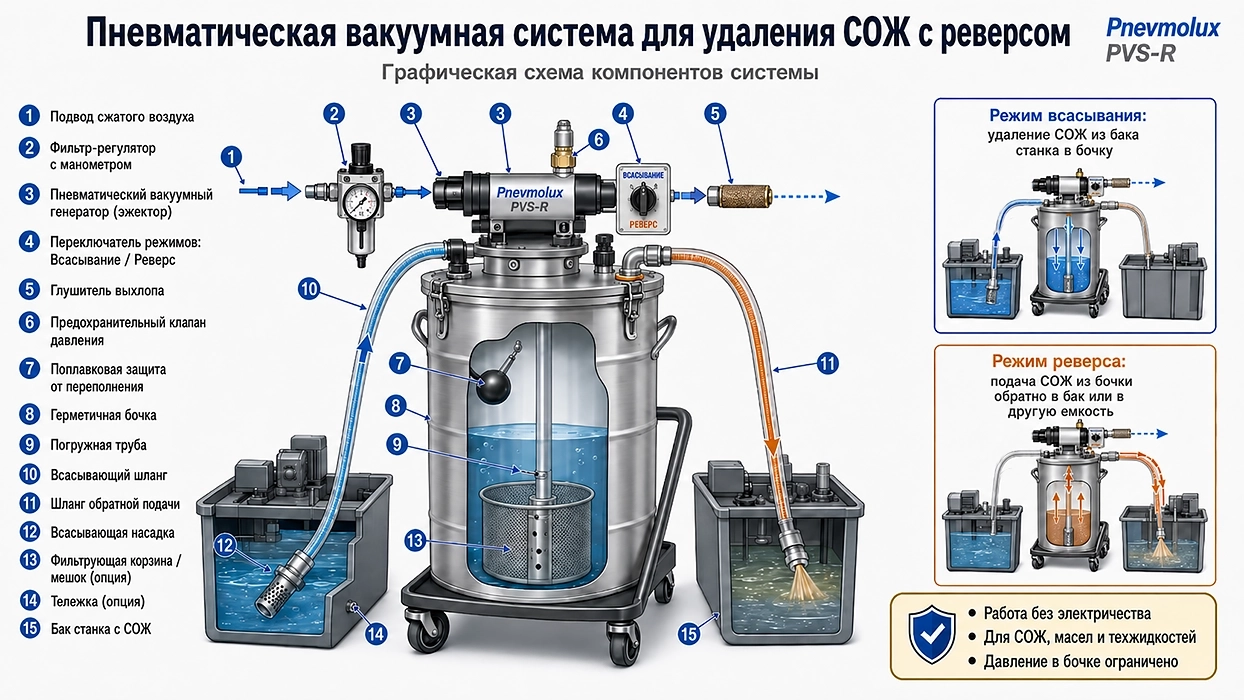

Пневматические вакуумные системы для удаления СОЖ серия PVS-R - конструкция пневматической вакуумной системыа

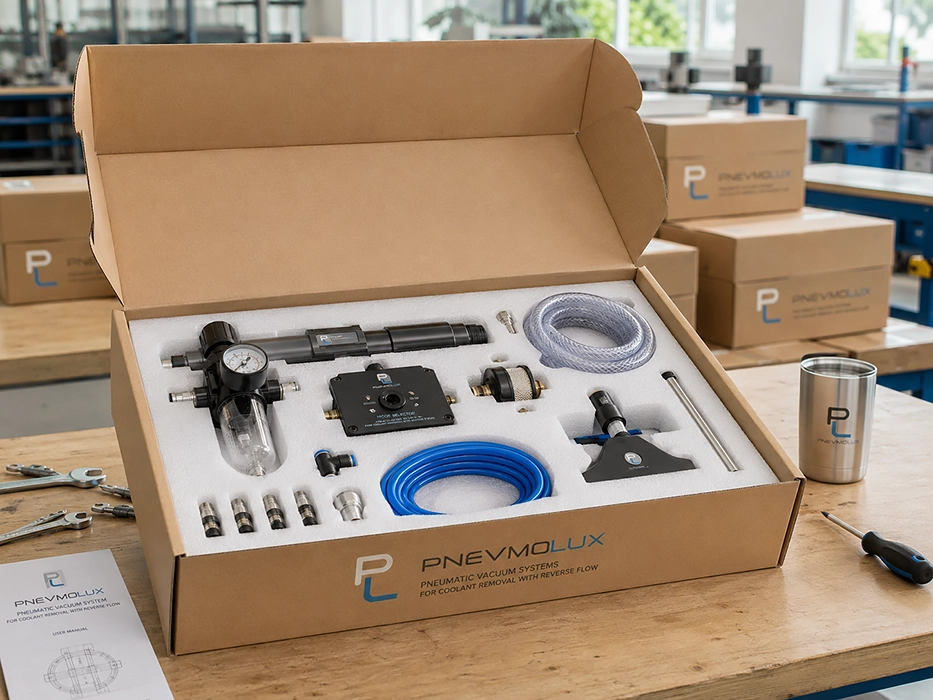

В стандартную комплектацию могут входить:
1. Реверсивный пневматический вакуумный генератор.
2. Переключатель режимов «Всасывание / Реверс».
3. Шаровой кран подачи сжатого воздуха.
4. Регулятор давления с манометром.
5. Фильтр сжатого воздуха.
6. Глушитель выхлопа.
7. Предохранительный клапан давления.
8. Поплавковая защита от переполнения.
9. Погружная труба для обратной перекачки.
10. Маслостойкий вакуумный шланг.
11. Быстроразъемное колено.
12. Удлинительные трубки.
13. Узкая щелевая насадка.
14. Широкая насадка для баков и пола.
15. Адаптеры для установки на металлическую бочку.
16. Фильтрующая корзина или мешок — опционально.
17. Тележка для перемещения бочки — опционально.

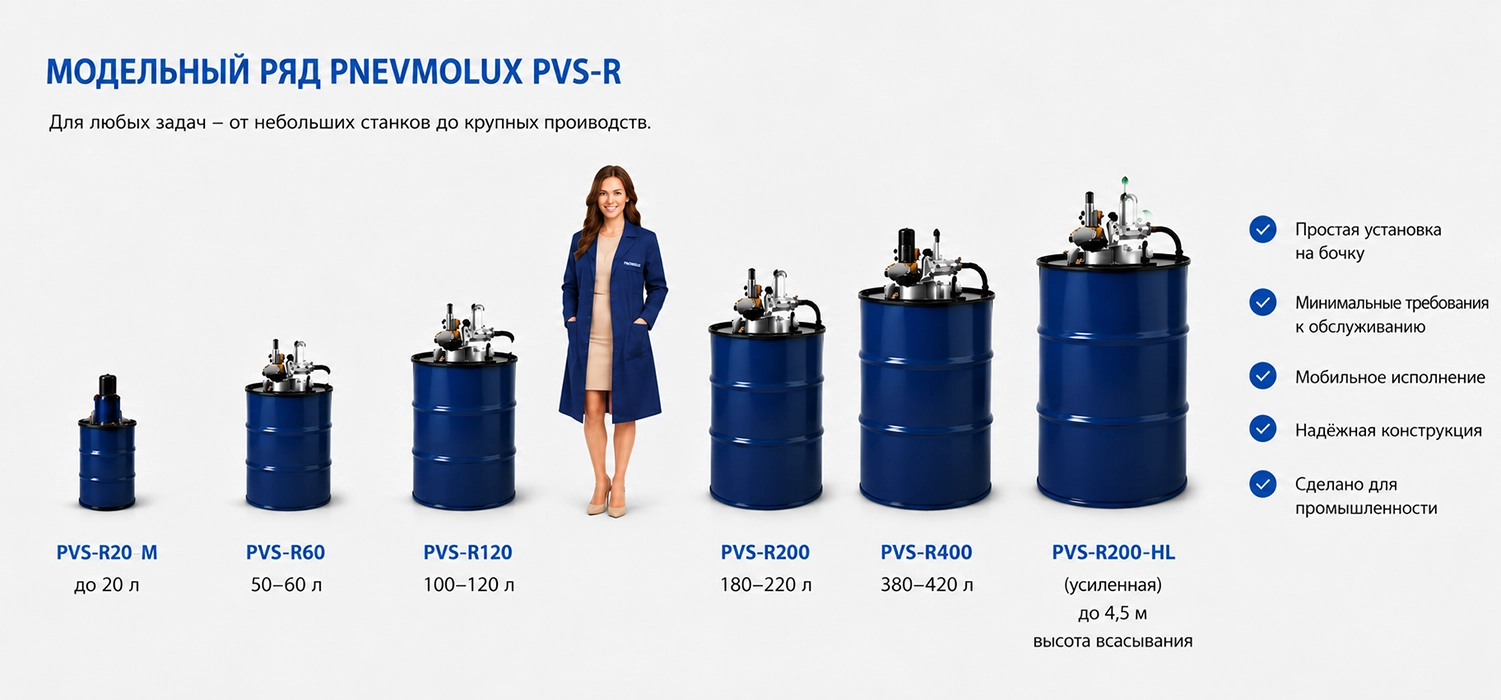

Пневматические вакуумные системы для удаления СОЖ серия PVS-R - модельный ряд
Пневматические вакуумные системы для удаления СОЖ серия PVS-R - основные технические характеристики
Пневматические вакуумные системы для удаления СОЖ серия PVS-R - основные преимущества
- Работа без электричества - Для работы требуется только подключение к сети сжатого воздуха. Отсутствуют электрический двигатель, кабель питания и электрический насос.
- Откачивание и нагнетание - Реверсивная конструкция позволяет наполнять и опорожнять бочку одной системой без дополнительного перекачивающего насоса.
- Простая конструкция - Пневматический эжектор не имеет крыльчатки, ротора или других быстроизнашивающихся вращающихся деталей. Это снижает объем технического обслуживания и вероятность заклинивания насоса.
- Быстрая установка - Рабочий модуль устанавливается в резьбовые отверстия стандартной герметичной бочки. После подключения шланга и сжатого воздуха система готова к работе.
- Защита от переполнения - Поплавковый клапан прекращает всасывание при достижении предельного уровня жидкости в емкости.
- Возможность отделения стружки - Система может комплектоваться многоразовой фильтрующей корзиной или фильтровальным мешком. Жидкость вместе со стружкой поступает в емкость, твердые загрязнения задерживаются фильтром, а очищенная СОЖ подается обратно в станок. Такой принцип применяется, в частности, в промышленных системах очистки СОЖ класса Chip Trapper.
