Пневматические и электропневматические шкафы управления

     Pnevmolux проектирует и изготавливает пневматические и электропневматические шкафы управления для отдельных машин, производственных модулей, технологических линий и процессных установок. Шкаф объединяет подготовку и распределение сжатого воздуха, запорную и регулирующую аппаратуру, клапаны, датчики, средства диагностики и, при необходимости, электрическую автоматику.

Решение поставляется собранным, промаркированным и проверенным. Заказчик получает единый функциональный узел с понятными внешними подключениями, документацией и заранее согласованной логикой работы.

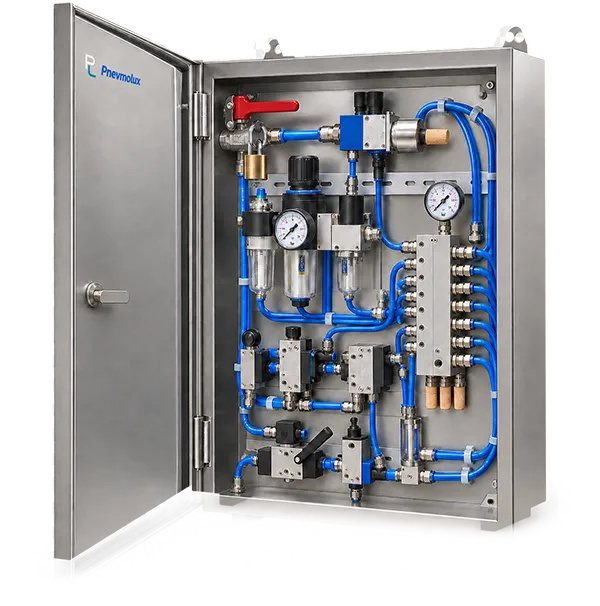

 Пневматические шкафы применяются, когда управление строится на ручных, механических или пневматических сигналах и не требует обязательного ПЛК. Внутри шкафа размещаются узлы подготовки воздуха, распределители, элементы пневмологики, регуляторы, датчики давления, коллекторы и сервисные подключения.

Типовые конфигурации серии: PLX-P-04 Compact, PLX-P-08 Standard, PLX-P-16 Modular и PLX-P-HF High Flow.

Пневматические шкафы применяют в том случае, когда:

1. управление должно работать без программируемого контроллера;
2. команды формируются ручными клапанами, концевыми элементами или пневматическими датчиками;
3. нужен простой автономный цикл либо резервное управление;
4. электрическое оборудование нежелательно размещать рядом с исполнительными механизмами;
5. основная задача — подготовить, распределить и безопасно отключить сжатый воздух.

Пневматический шкаф управления концентрирует в одном защищённом корпусе основные функции подачи, распределения и контроля сжатого воздуха:

1. принимает воздух от цеховой сети или локального компрессорного оборудования;
2. отключает подачу, выполняет плавное заполнение системы и быстрый сброс давления;
3. фильтрует воздух и регулирует давление — общее или по отдельным зонам;
4. распределяет поток по исполнительным механизмам через отдельные клапаны или клапанный остров;
5. контролирует давление, расход, положение приводов и состояние клапанов;
6. обеспечивает локальное ручное управление при наладке и обслуживании;

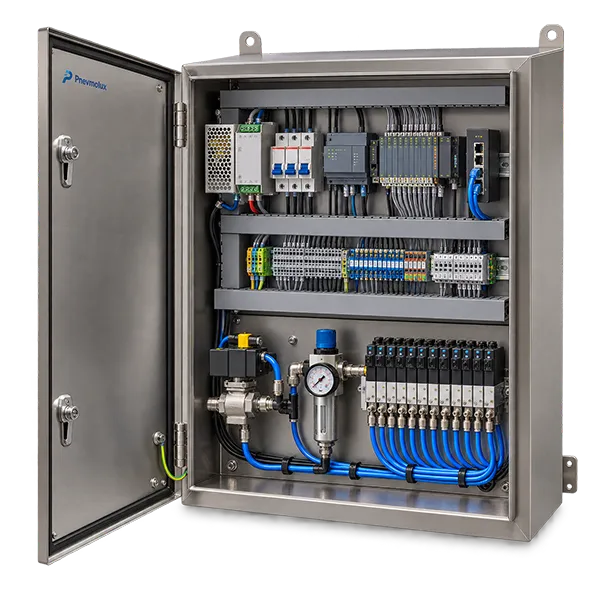

7. передаёт команды и диагностические данные в систему управления — для электропневматического исполнения;
8. разделяет обычные и безопасные пневматические зоны, если это предусмотрено оценкой риска

Преимущества, которые дает шкаф:

1. меньше времени на монтаж, подключение и пусконаладку на объекте;
2. короче и понятнее маршруты трубок и проводов;
3. единая маркировка оборудования, портов и внешних подключений;
4. меньше потенциальных утечек, ошибок соединения и случайных регулировок;
5. удобная диагностика и замена модулей;
6. повторяемость конструкции при изготовлении серии машин;
7. защита компонентов от пыли, влаги и механического повреждения;
