Гидроцилиндры специальной конструкции
Индивидуальные исполнения для задач оборудования
Подбираем конструкцию, размеры и встроенные функции гидроцилиндра по техническому заданию. Согласуем нагрузку, рабочий цикл, монтаж и условия эксплуатации до изготовления.
Москва · более 25 лет производства

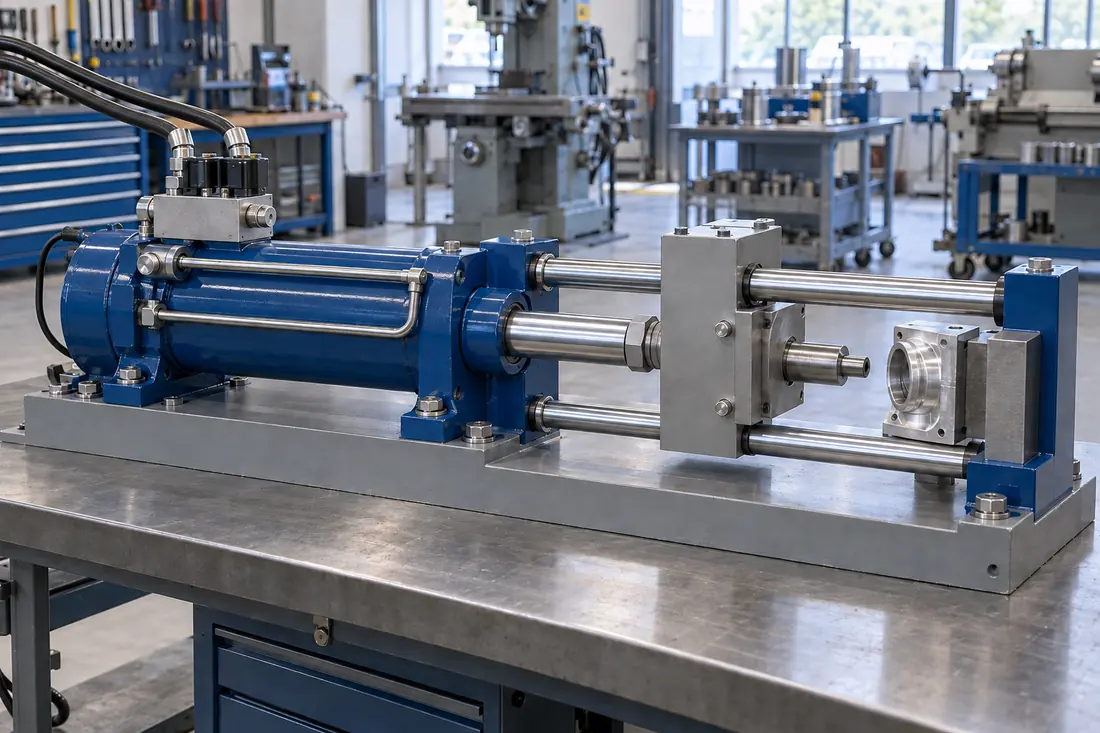

Пример применения — гидроцилиндр специальной конструкции с клапанным блоком и обратной связью в сборочном приспособлении для запрессовки.

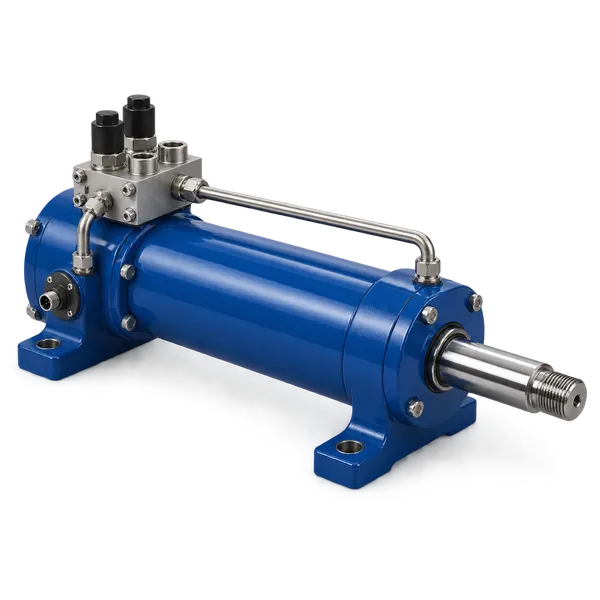

Пример специального исполнения гидроцилиндра с индивидуальными опорами, установленным клапанным блоком и разъёмом датчика хода. Внешний вид определяется выбранной комплектацией.
В каком случае гидроцилиндру нужна специальная конструкция
Специальная конструкция применяется, когда типовое исполнение не решает задачу по габаритам, движению, усилию или взаимодействию с машиной. Это может быть адаптация базового цилиндра или отдельная разработка. В одном изделии могут сочетаться нестандартный корпус, особая схема действия, встроенная гидроаппаратура и контроль положения.
Особенности гидроцилиндров специальной конструкции
Исполнение под габаритное пространство
Размеры корпуса, положение портов и крепления согласуются с оборудованием.
Исполнение под рабочий цикл
Усилие, скорость, переходы между режимами и остановка рассматриваются совместно.
Исполнение под управление машиной
Измерение положения и гидравлические функции включаются в общую систему управления.
Основные разновидности параметров гидроцилиндров специальной конструкции
Статус изделия
Конфигурируемое исполнение по ТЗ, спецификации и согласованному чертежу.
Схема действия гидроцилиндров специальной конструкции
Односторонняя, двусторонняя или специальная схема рабочих полостей.
Габаритные размеры
Диаметры поршня и штока, ход, монтажные длины и присоединения — по расчёту.
Нагрузка и динамика гидроцилиндров специальной конструкции
Усилия в обоих направлениях, пики, скорость, ускорение и частота циклов.
Встроенные функции гидроцилиндров специальной конструкции
Датчики, гидроаппаратура, торможение и специальные механические узлы — по ТЗ.
Среда эксплуатации и ресурс работы
Жидкость, температура, загрязнения, коррозия и требуемый режим обслуживания.
Направления специального исполнения гидроцилиндров
Ниже приведены направления специального исполнения, которые могут сочетаться. Они не образуют фиксированный серийный ряд. Диапазоны давления, размеров, хода и точности подтверждаются для конкретного проекта.
Исполнение
Нестандартные габариты
Что изменяется
Изменённые корпус, длины и присоединения
Применение
Встраивание и замена аналога
Что согласовать
Монтажные базы и полный рабочий габарит
Исполнение
Встраиваемое исполнение
Что изменяется
Корпус устанавливается в узел машины
Применение
Приспособления и компактные блоки
Что согласовать
Посадка, каналы, уплотнения и доступ
Исполнение
Защита штока от проворота
Что изменяется
Механический узел удерживает ориентацию
Применение
Инструмент и ориентированный прижим
Что согласовать
Крутящий момент и допустимый люфт
Исполнение
Двухсторонний шток
Что изменяется
Шток выходит с обеих сторон корпуса
Применение
Возвратно-поступательные механизмы
Что согласовать
Оба габарита вылета и активные площади
Исполнение
Ускоренный подвод и силовой ход
Что изменяется
Разные режимы движения рабочего органа
Применение
Прессы и технологические операции
Что согласовать
Усилие и скорость на каждом участке
Исполнение
Интегрированный узел
Что изменяется
Цилиндр с гидравлическими или измерительными функциями
Применение
Автоматизированные машины и стенды
Что согласовать
Гидросхема, сигналы и обслуживание
Защита от проворота ограничивает вращение штока; способность воспринимать боковые силы проверяется отдельно. Двухсторонний шток с равными диаметрами даёт равные активные площади, но сам по себе не синхронизирует несколько цилиндров.
Какие данные необходимы для проектирования гидроцилиндра специальной конструкции
Укажите габариты во всём диапазоне движения. Для двухстороннего штока учитываются оба вылета; для встроенных датчиков, клапанов и защитных кожухов — дополнительное место и доступ к разъёмам.
Исходные данные
Рабочая задача
Что указать в ТЗ
Усилия, направление нагрузки и траектория
Что определяется
Схема действия и необходимые рабочие площади
Исходные данные
Ход и длины
Что указать в ТЗ
Ход S, Lmin, Lmax и все монтажные базы
Что определяется
Вылет штока, свободное пространство и ограничители
Исходные данные
Корпус и крепления
Что указать в ТЗ
Эскиз посадок, опор, портов и доступных зон
Что определяется
Соосность, передача сил и возможность сборки
Исходные данные
Гидравлический цикл
Что указать в ТЗ
Давление в полостях, расход, скорости и паузы
Что определяется
Пики, нагрев, торможение и расход масла
Исходные данные
Управление
Что указать в ТЗ
Положения, сигналы, точность и алгоритм остановки
Что определяется
Совместимость датчиков, клапанов и контроллера
Исходные данные
Эксплуатация
Что указать в ТЗ
Жидкость, температуры, загрязнения и обслуживание
Что определяется
Материалы, уплотнения, защита и ремонтопригодность
Развиваемое усилие и управлением гидроцилиндром специальной конструкции
Усилие рассчитывают по давлениям и активным площадям всех рабочих полостей с учётом направления сил. Для обычного двустороннего цилиндра при выдвижении: F = p₁A₁ − p₂A₂ − Fтр. При p в МПа и A в мм² результат получается в ньютонах. Специальные схемы требуют отдельного расчёта.
Датчик сообщает положение, а точность движения определяется всей системой: цилиндром, направляющими, клапанами, контроллером и нагрузкой. Наличие датчика не означает автоматическое позиционирование или синхронизацию.
Где применяется гидроцилиндры специальной конструкции
Сборочные и запрессовочные приспособления
Рабочий цилиндр встраивается в оснастку и перемещает инструмент. Направляющие приспособления воспринимают боковые силы и задают траекторию.
Прессы и формовочное оборудование
Согласуются силовой участок, подвод, обратный ход и пики нагрузки. При необходимости предусматривается специальная схема переключения режимов.
Испытательные и технологические стенды
Задаются циклические нагрузки, скорости и измерение положения. Динамические характеристики подтверждаются совместно с гидроприводом и управлением.
Модернизация и замена импортного узла
Сохраняются необходимые монтажные базы и функции машины. При подборе аналога проверяют не только наружные размеры, но и рабочие режимы и присоединения.
Доступные опции и варианты исполнений гидроцилиндров специальной конструкции
Опции согласуются для выбранной конструкции. Их совместимость, влияние на габариты и доступность подтверждаются при подборе.
Порты и гидравлические присоединения
Положение, тип и размер портов, внутренние каналы и трубная обвязка. Проверяются расход, потери давления и доступ для подключения.
Крепления и монтажные узлы
Фланцы, проушины, цапфы, лапы или специальный корпус. Монтажный чертёж задаёт размеры, оси поворота и способ передачи нагрузки.
Датчики и обратная связь
Контроль крайних положений или измерение хода. Согласуются диапазон, сигнал, разъём, защита и условия замены датчика; показан пример датчика со стержневым зондом.
Торможение в конце хода
Встроенное демпфирование и его регулировка — по массе, скорости и энергии движения. Допустимая нагрузка и длина тормозного участка проверяются расчётом.
Защита штока и поверхностей
Грязесъёмники, защитный чехол и покрытия для заданной среды. Учитываются место при сложенном чехле, температура, загрязнения и доступ к обслуживанию.
Уплотнения и рабочая жидкость
Материалы уплотнений и направляющих согласуются с жидкостью, температурой, давлением и скоростью. Допустимые условия подтверждаются для изделия в целом.
Встроенная гидроаппаратура
Клапанный блок, удержание нагрузки и управление потоком — по гидросхеме оборудования. Проверяются монтаж, настройки и возможность обслуживания.
Индивидуальные размеры
Диаметры, ход, монтажная длина и обработка концов штока по чертежу. Нестандартный размер согласуется вместе с прочностью и устойчивостью конструкции.
Что нужно для подбора гидроцилиндра специальной конструкции
Передайте техническое задание, схему механизма или данные заменяемого гидроцилиндра. Подбор завершается согласованием спецификации и монтажного чертежа.
01 Задача и рабочий цикл
Опишите назначение, усилия, скорости, паузы и частоту работы. Приложите схему машины и график нагрузки, если он есть.
02 Монтаж и ограничения
Передайте эскиз с базами, ходом и доступным пространством. Для замены аналога приложите чертёж, маркировку и фотографии присоединений.
03 Гидравлика и управление
Укажите давление, расход, рабочую жидкость, схему клапанов, сигналы датчиков и требования к остановке или удержанию.
04 Условия и приёмка
Укажите температуру, загрязнения, количество, обслуживание и критерии приёмки. Отдельно согласуются документация и проверяемые показатели.
Подберём специальный гидроцилиндр под вашу задачу
Пришлите нагрузку, рабочий цикл, монтажные размеры и требования к функциям.
Связаться с Pnevmolux
К письму можно приложить чертёж, эскиз и фотографии.
Какие параметры гидроцилиндра специальной конструкции согласуются до его изготовления
Состав испытаний и допустимые значения фиксируются до изготовления. Требования к испытательному давлению, утечкам, скорости и точности нельзя назначать одинаковыми для всей группы специальных цилиндров.
Этап
Конфигурация
Что фиксируется
Назначение, схема действия и состав опций
Результат
Согласованная спецификация
Этап
Монтаж
Что фиксируется
Габариты, базы, крепления и присоединения
Результат
Утверждённый монтажный чертёж
Этап
Функции
Что фиксируется
Движение, герметичность, сигналы и настройки
Результат
Согласованная программа проверки
Этап
Поставка
Что фиксируется
Комплектность, документация и обслуживание
Результат
Перечень поставки и документов
Ответы на вопросы
Что относится к специальной конструкции гидроцилиндра?
Изменения, которые необходимы для задачи конкретной машины: особые габариты, рабочая схема, крепления или встроенные функции. Одно изделие может объединять несколько таких признаков.
Можно ли изготовить аналог гидроцилиндра специальной конструкции по образцу?
Образец и фотографии помогают восстановить геометрию. Для подтверждения функций нужны также нагрузка, давление, ход, скорость, жидкость и режим работы
Синхронизирует ли двухсторонний шток несколько гидроцилиндров специальной конструкции?
Нет. При равных диаметрах штоков он обеспечивает равные рабочие площади одного цилиндра. Согласованное движение нескольких приводов требует отдельного решения.
Достаточно ли датчика для точного позиционирования штока гидроцилиндра специальной конструкции?
Нет. Датчик является источником обратной связи. Точность и повторяемость зависят также от гидроаппаратуры, управления, механики и нагрузки.
Можно ли сразу при заказе указать универсальные давление и ход штока гидроцилиндра специальной конструкции?
Для этой группы — нет. Параметры взаимосвязаны и определяются после выбора конструкции, проверки нагрузки, габаритов и рабочего цикла.
