Компактные блочные гидравлические цилиндры Pnevmolux серии GCB - области применения, преимущества и недостатки

Компактные гидроцилиндры применяются там, где требуется большое усилие при небольших размерах исполнительного механизма.

Типовые области применения:

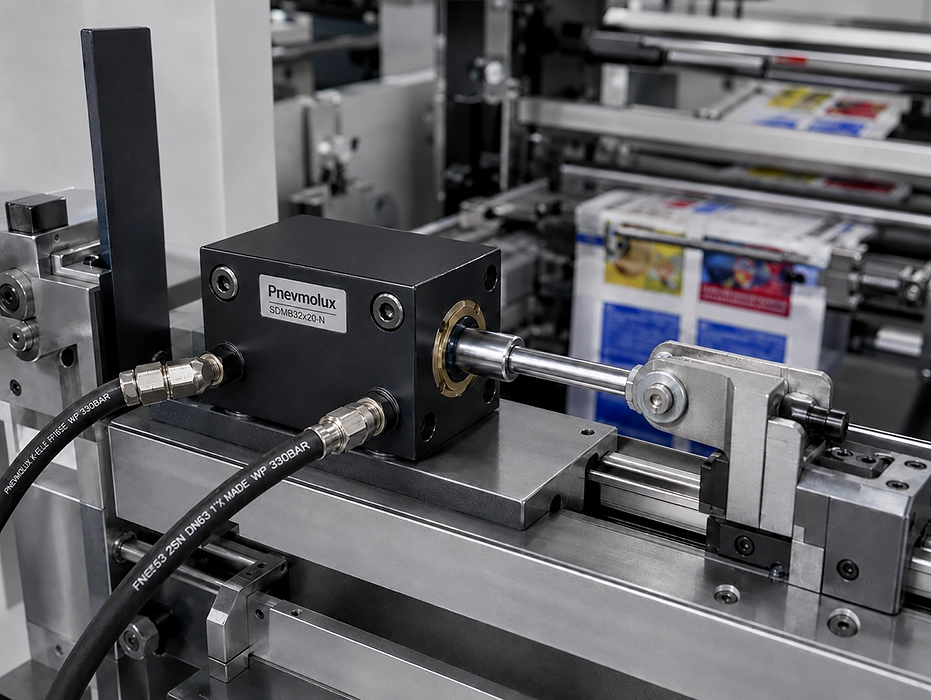

• Станочное оборудование — зажим заготовок, перемещение упоров, фиксация деталей, работа в приспособлениях и технологической оснастке.
• Упаковочные линии — перемещение прижимных планок, толкателей, направляющих, узлов формования и фиксации упаковки.
• Полиграфическое оборудование — прижим, регулировка положения, перемещение рабочих узлов, фиксация механизмов.
• Фармацевтическое оборудование — работа в компактных механизмах дозирования, упаковки, подачи и фиксации, где важны аккуратность и точное движение.

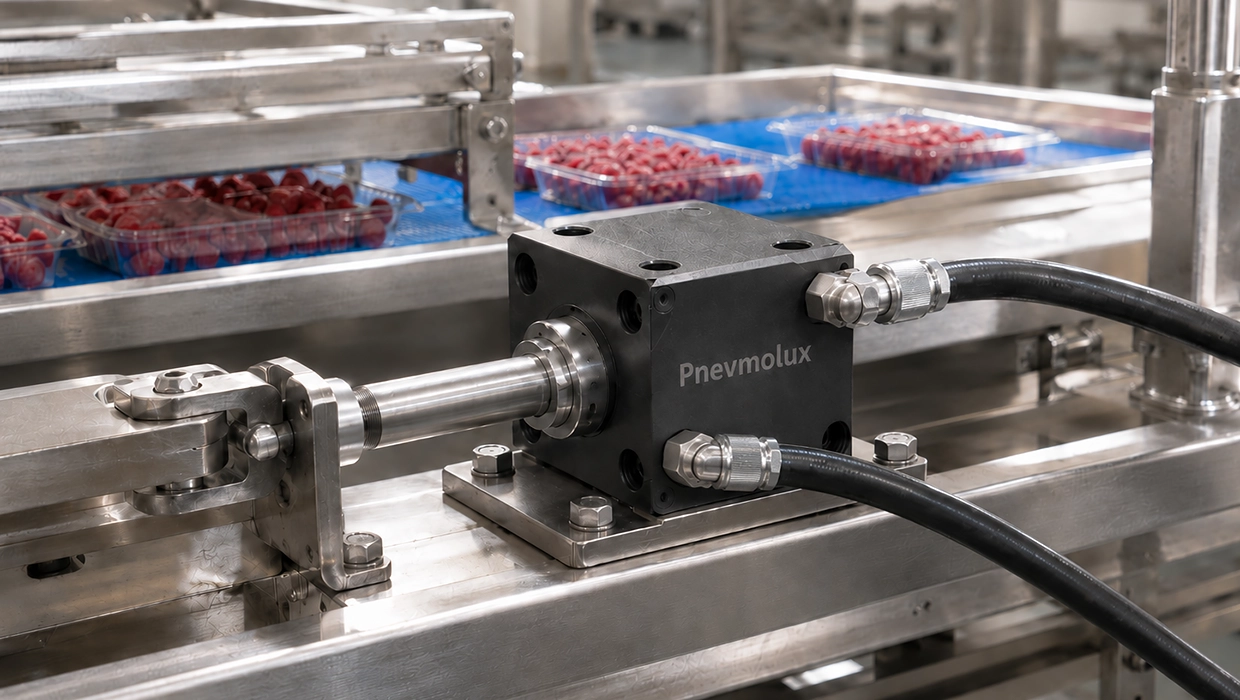

• Пищевое оборудование — привод вспомогательных механизмов, прижимных узлов и направляющих элементов при условии правильного выбора материалов, защиты и исполнения для конкретной зоны применения.
• Пресс-формы и оснастка — выталкивание, зажим, удержание, перемещение вставок и вспомогательных элементов.

Преимущества компактных блочных гидроцилиндров GCB

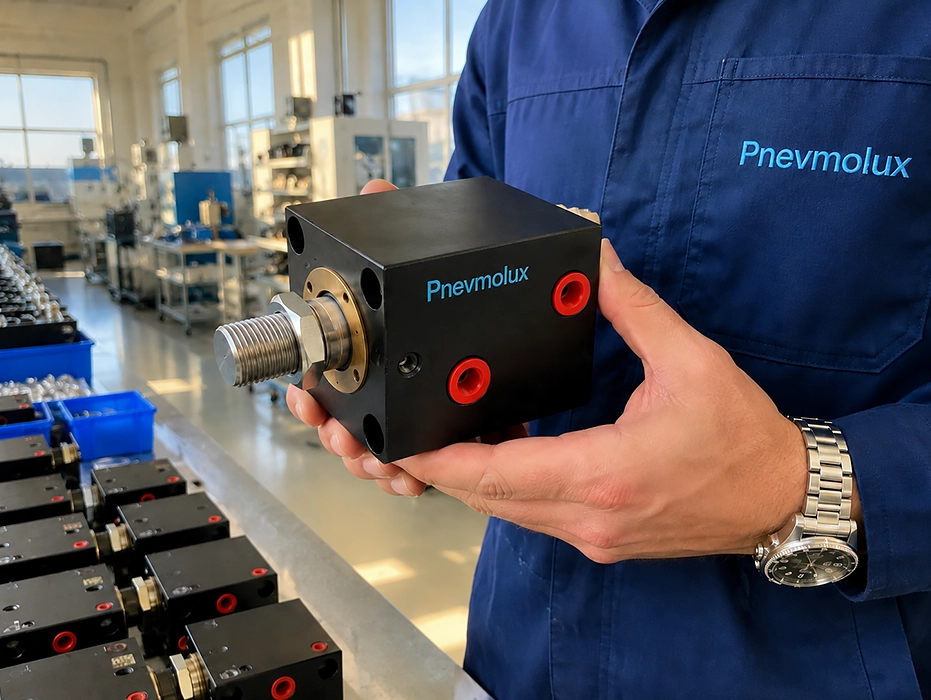

• Компактные размеры.
  Блочная конструкция позволяет устанавливать цилиндр в ограниченном пространстве, где обычный гидроцилиндр с длинным корпусом разместить сложно.
• Высокое усилие при малых габаритах. За счет гидравлического давления до 16 МПа цилиндр способен развивать значительное усилие даже при небольшом диаметре поршня.
• Жесткий корпус. Прямоугольный блочный корпус хорошо воспринимает монтажные нагрузки и удобен для крепления на плиты, кронштейны и элементы станин.
• Удобный монтаж. Наличие крепежных отверстий в корпусе позволяет быстро установить цилиндр на оборудование без сложных дополнительных опор.
• Хорошая точность перемещения. Короткий ход и жесткая конструкция делают такие цилиндры удобными для зажимных, фиксирующих и позиционирующих механизмов.
• Универсальность применения. Одна серия перекрывает широкий диапазон диаметров поршня — от 20 до 100 мм, что позволяет подобрать цилиндр под разные усилия и размеры оборудования.
• Подходит для автоматизации. Гидроцилиндры серии GCB можно использовать в составе гидравлических станций, автоматических линий, прессового и технологического оборудования.

Недостатки и ограничения

• Ограниченный ход штока. Компактные блочные гидроцилиндры обычно рассчитаны на короткие ходы. Для серии GCB допустимый диапазон хода — от 10 до 100 мм. Для длинных перемещений лучше использовать стандартные линейные гидроцилиндры.
• Повышенные требования к чистоте масла. Как и любая гидравлика, такие цилиндры чувствительны к загрязнению рабочей жидкости. Для надежной работы требуется фильтрация масла и обслуживание гидросистемы.
• Необходимость гидростанции. В отличие от пневмоцилиндров, гидроцилиндру требуется источник давления масла: гидростанция, насосная группа или существующая гидросистема оборудования.
• Вероятность утечек при неправильном монтаже. Некачественные соединения, неподходящие фитинги или повреждение уплотнений могут привести к подтеканию масла.
• Меньшая скорость по сравнению с пневматикой. Гидроцилиндры обеспечивают большее усилие и плавность, но часто работают медленнее пневматических цилиндров.
• Требования к соосности нагрузки. Шток должен работать преимущественно на осевое усилие. Боковые нагрузки на шток снижают срок службы уплотнений и направляющих.

Как выбрать компактный гидроцилиндр GCB

При выборе гидроцилиндра необходимо учитывать:

1. Диаметр поршня
2. Ход штока
3. Рабочее давление в гидросистеме
4. Требуемое усилие на выдвижении и втягивании
5. Способ крепления цилиндра
6. Тип присоединения штока к механизму
7. Расположение гидравлических портов
8. Условия эксплуатации оборудования

Чем больше диаметр поршня и выше давление, тем большее усилие развивает цилиндр. При этом необходимо учитывать прочность крепления, жесткость конструкции оборудования и допустимые нагрузки на шток.
