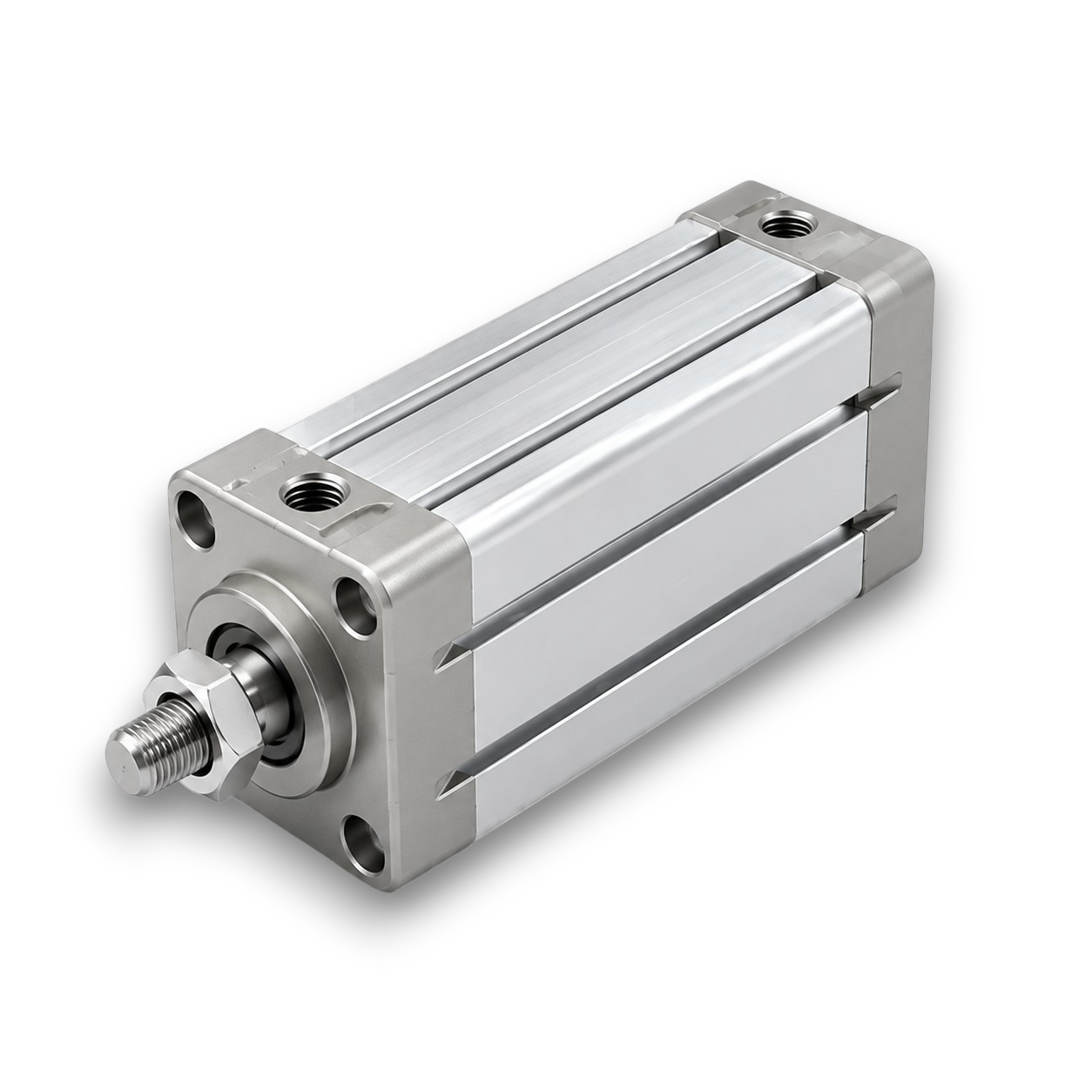

Профильные пневмоцилиндры серии CF стандарта ISO 15552

Универсальные цилиндры в закрытом алюминиевом профиле для новых машин, автоматических линий и модернизации оборудования.

Диаметр поршня: 32–125 мм;
Ход штока: типовой ход - от 5 до 3000 мм.; увеличенный ход — по расчёту
Рабочее давление: от 1 до 10 бар
Демпфирование (торможение в конце хода): регулируемое пневматическое, эластичные упоры; самоадаптирующееся — опция

Конструкция и назначение профильных пневмоцилиндров серии CF

Цельный анодированный алюминиевый профиль закрывает стяжную систему. Пазы профиля позволяют устанавливать магнитные датчики без выступающих кронштейнов.

Стандарт определяет монтажные и присоединительные размеры. Перед заменой цилиндра другого производителя необходимо сравнить конкретные габаритные чертежи, резьбу штока, положение портов, демпфирование и датчики.

Посмотреть габаритный эскиз

Устройство пневмоцилиндра

Технический проспект

Вариант исполнения цилиндра с защитной гофрой на штоке

Защита открытых частей штока пневматического цилиндра

Скачать 3D Модель

Монтажные размеры и принадлежности унифицированы ISO 15552, что упрощает проектирование и замену.

Магнитные датчики положения защищены профилем и легко регулируются по длине хода.

Нет открытых продольных шпилек; корпус удобнее очищать и размещать в плотной компоновке.

Лапы, фланцы, вилки, проушины, цапфы, блокировка штока и специальные уплотнения.

Модельный ряд профильных пневмоцилиндров серии CF стандарта ISO 15552

Усреднённая серия для предварительного подбора на базе рыночной практики ведущих производителей. Теоретическое усилие указано для выдвижения при 6 бар без учёта трения.

Модель	Ø поршня	Усилие при 6 бар	Ход, мм
CF-32	32 мм	483 Н	25–2000
CF-40	40 мм	754 Н	25–2000
CF-50	50 мм	1178 Н	25–2000
CF-63	63 мм	1870 Н	25–2000
CF-80	80 мм	3016 Н	25–2000
CF-100	100 мм	4712 Н	25–2000
CF-125	125 мм	7363 Н	25–2000

* Крупные диаметры и увеличенные ходы — после инженерной проверки устойчивости штока, расхода воздуха и энергии демпфирования.

Исполнения серии профильных пневмоцилиндров серии CF

CF-B
Двустороннее действие, односторонний шток, магнитный поршень, регулируемое демпфирование.

CF-L
Удержание штока при падении давления; не заменяет сертифицированную тормозную систему без расчёта.

CF-D
Одинаковая кинематика в обоих направлениях и возможность вывода движения с двух сторон.

CF-X
Низкая/высокая температура, коррозионная стойкость, низкое трение, усиленный грязесъёмник.

Пневматические цилиндры стандарта ISO 15552

В данной таблице описано обозначение пневмоцилиндров CF для заказа

Маркировка пневматических цилиндров Пневмолюкс

Расшифровка маркировки пневмоцилиндров Пневмолюкс

CF 100x250

AF, AFC, CF, DF, GF, EF, TN, RDF, RCF, StF - серия привода

100 - Диаметр поршня в мм: 8; 10; 12; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400

250 - Ход поршня: от 5 мм до 3000 мм

# - Специальное исполнение: N - Наружная резьба на штоке. V - Внутренняя резьба на штоке. 1 - Пневмоцилиндр одностороннего действия (с пружинным возвратом (габарит корпуса цилиндра, будет длинее)). 2 - Пневмоцилиндр с двусторонним штоком. P - Полый шток.

Внимание: При заказе пневмоцилиндров серии AF, DF, GF, EF обязательно указывайте необходимость установки магнитного поршня!

Таблица параметров пневмоцилиндров стандарта ISO 15552

Цилиндр двухстороннего действия с демпфированием

Ход штока, мм

любой до 3000

Диаметр поршня , мм

32; 40; 50; 63; 80; 100; 125

Рабочая среда

Подготовленный воздух

Рабочее давление, бар

1 - 9

Максимальное давление, бар

13,5

Рабочая температура, °С

–40… 70, возможно исполнение с рабочей температурой 90

Рабочая скорость, мм/с

50 - 800

Вид торможения

Воздушный, регулируемый

Тормозной путь, мм

20 (∅32,40,50,63); 26 (∅80,100,125)

Таблица потребления воздуха цилиндрами двухстороннего действия при втягивании.

Значения указаны в Нл, на каждые 10мм. хода

Площадь, см2

Давление, МПа

Диаметр поршня, мм

Диаметр штока, мм

Бесштоковая полость

Штоковая полость

0,10

0,20

0,30

0,40

0,50

0,60

0,70

0,80

0,90

0,1

8,04

6,91

0,014

0,021

0,028

0,035

0,041

0,048

0,055

0,062

0,69

0,076

12,56

10,55

0,021

0,032

0,042

0,053

0,063

0,074

0,084

0,095

0,106

0,116

19,63

16,49

0,033

0,049

0,066

0,082

0,099

0,115

0,132

0,148

0,165

0,181

31,16

28,02

0,056

0,084

0,112

0,140

0,168

0,196

0,224

0,252

0,280

0,308

50,24

45,33

0,097

0,136

0,181

0,227

0,272

0,317

0,363

0,408

0,453

0,499

100

78,5

73,59

0,147

0,221

0,294

0,368

0,442

0,515

0,589

0,662

0,736

0,810

125

122,66

114,62

0,229

0,344

0,458

0,573

0,688

0,802

0,917

1,032

1,146

1,261

160

200,96

188,4

0,377

0,565

0,754

0,942

1,130

1,319

1,507

1,696

1,884

2,072

200

314

301,44

0,603

0,904

1,206

1,507

1,809

2,110

2,412

2,713

3,014

3,316

250

490,63

471

0,854

1,281

1,708

2,135

2,562

2,989

3,416

3,843

4,270

4,697

320

803,84

772,78

1,543

2,314

3,085

3,856

4,627

5,398

6,169

6,943

7,711

8,482

400

1256,64

1193,02

Таблица развиваемых усилий пневмоцилиндров в кГс.

Пневмоцилиндр двойного действия.

Диаметр поршня пневмоцилиндра

100

125

160

200

250

320

400

Давление в системе, Бар.

Выдвижение/Втягивание

0,50/0,40

0,79/0,68

1,13/0,93

2,01/1,81

3,14/2,64

4,9/4,12

8,04/6,9

12,56/10,55

19,63/16,49

31,17/28,03

50,26/45,36

78,53/73,62

122,7/114,6

201/188,4

314,2/301,4

490,63/471

803,84/772,78

1131/1073,7

1,00/0,91

1,57/1,44

2,26/2,03

4,02/3,62

6,28/5,28

9,8/8,24

16,08/13,8

25,12/21,1

39,26/32,98

62,34/56,06

100,52/90,72

157,06/147,24

245,4/229,2

402/376,8

628,4/602,8

981,26/942

1607,68/1545,56

2261,9/2147,4

1,51/1,41

2,36/2,23

3,39/3,19

6,03/5,43

9,42/7,92

14,7/12,36

24,12/20,7

37,68/31,65

58,89/49,47

93,51/84,09

150,78/136,08

235,59/220,86

368,1/343,8

603/565,2

942,6/904,2

1471,89/1413

2411,52/2318,34

3392,9/3221,2

2,01/1,91

3,14/3,01

4,52/4,32

8,04/7,24

12,56/10,56

19,6/16,48

32,16/27,6

50,24/42,2

78,52/65,96

124,68/112,12

201,04/181,44

314,12/294,48

490,8/458,4

804/753,6

1256,8/1205,6

1962,52/1884

3215,36/3091,12

4523,9/4294,9

2,51/2,41

3,93/3,80

5,65/5,45

10,05/9,05

15,7/13,2

24,5/20,6

40,2/34,5

62,8/52,75

98,15/82,45

155,85/140,15

251,3/226,8

392,65/368,1

613,5/573

1005/942

1571/1507

2453,15/2355

4019,2/3863,9

5654,9/5368,6

3,01/2,91

4,71/4,58

6,78/6,57

12,06/10,86

18,84/15,84

29,4/24,72

48,24/41,4

75,36/63,3

117,78/98,94

187,02/168,18

301,56/272,16

471,18/441,72

736,2/687,6

1206/1130,4

1885,2/1808,4

2943,78/2826

4823,04/4636,68

6785,8/6442,3

3,52/3,42

5,50/5,37

7,91/7,72

14,07/12,67

21,98/18,48

34,3/28,84

56,28/48,3

87,92/73,85

137,41/115,43

218,19/196,21

351,82/317,52

549,71/515,34

858,9/802,2

1407/1318,8

2199,4/2109,8

3434,41/3297

5626,88/5409,46

7916,8/7516

4,02/3,92

6,28/6,17

9,04/8,87

25,12/21,12

39,2/32,96

64,32/55,2

100,48/84,4

157,04/131,92

249,36/224,24

402,08/362,88

628,24/588,96

981,6/916,8

1608/1507,2

2513,6/2411,2

3925,04/3768

6430,72/6182,24

9047,8/8589,7

4,52/4,42

7,07/6,90

10,17/9,97

28,26/23,76

44,1/37,08

72,36/62,1

113,04/94,95

176,67/148,41

280,53/252,27

452,34/408,24

706,77/662,58

1104,3/1031,4

1809/1695,6

2827,8/2712,6

4415,67/4239

7234,56/6955,02

10178,8/9663,5

Ориентиры ведущих производителей

При формировании диапазона учтены типовые решения известных производителей. Это не утверждение о полной взаимозаменяемости.

Производитель	Серия	Ориентир
Festo	DSBC / DSBG	профиль ISO 15552, широкая система вариантов
SMC	CP96 / C96	ISO 15552, магнитные датчики и варианты демпфирования
Parker	P1F-S	гладкий профиль ISO 15552, температурные исполнения
AVENTICS	PRA	профильный цилиндр ISO 15552
Camozzi	Series 63	ISO 15552, профильное исполнение

Как выбрать профильный пневмоцилиндр

Используйте рабочее давление и оставьте запас: обычно 50–70% теоретической силы.

Исключите перекос и боковую нагрузку штока.

Укажите тип выхода, напряжение, кабель и разъём.

Не используйте крышки цилиндра как постоянные механические упоры.

Учтите массу, скорость, расход воздуха и энергию торможения.

Температура, пыль, влага, мойка, коррозия и отраслевые требования.

Монтажные элементы для пневмоцилиндров стандарта ISO 15552

Фланец серии CB

Проушина CY

Проушина CC

Двойная проушина CD

Наконечник с шарниром PHSA

Наконечник F / G

Лапы CLA

Защитная гофра на шток цилиндра

Направляющие для пневмоцилиндров

Области применения профильных пневмоцилиндров серии CF

упаковочные и фасовочные машины
сборочные линии
станки и обрабатывающие центры
транспортёры и сортировщики
полиграфическое оборудование
общепромышленная автоматизация

Часто задаваемые вопросы

Монтажные интерфейсы могут совпадать по ISO 15552, но необходимо сравнить общую длину, положение портов, резьбу штока, датчики и конкретные чертежи.

Нет. Боковые силы и моменты передают на внешнюю направляющую или применяют цилиндр с направляющими.

Да. Ход согласовывают с учётом доступного профиля, устойчивости штока, прогиба и требуемой скорости.

Обычно цилиндр рассчитан на работу без дополнительной смазки. Если маслораспыление начато, его следует поддерживать постоянно.

Для небольших скоростей достаточно эластичных упоров; при высокой массе и скорости используют регулируемое или самоадаптирующееся демпфирование после проверки энергии.
