Линейные направляющие для пневматических цилиндров
Серия GPC
Линейные направляющие для пневматических цилиндров имеют две основных задачи: защита от вращения штока и компенсацию радиальных "боковых" нагрузок на пневмоцилиндр.
Линейные направляющие серии GPC для пневматических цилиндров - информация

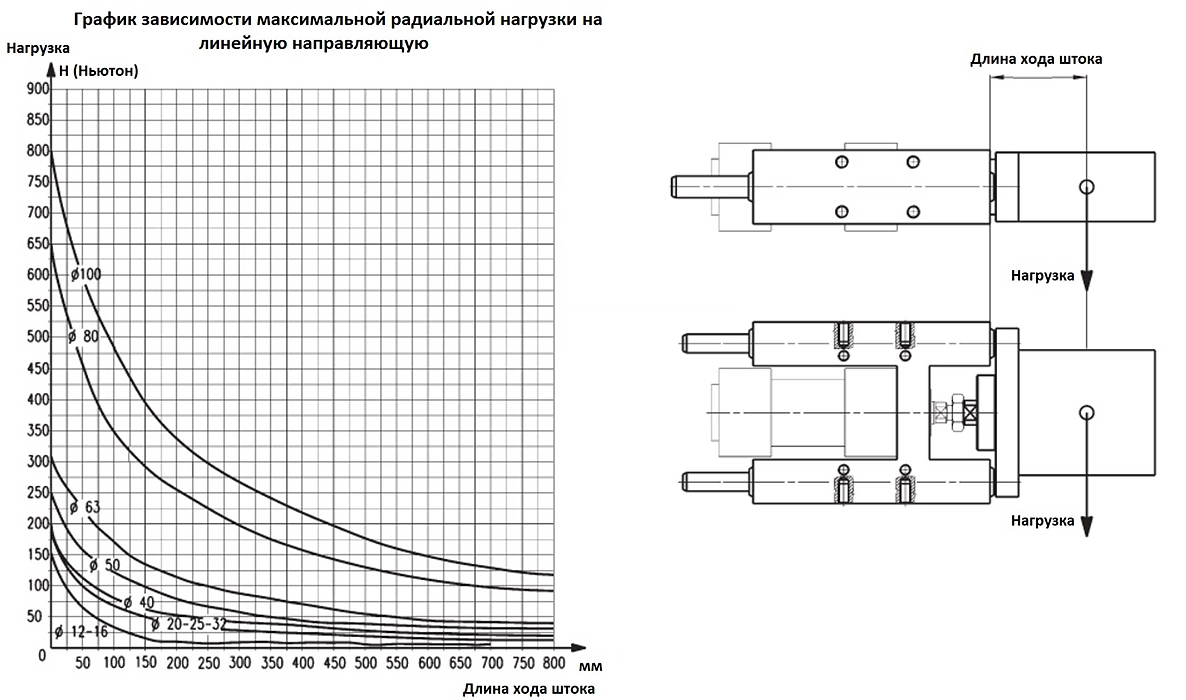

Направляющие серии GPC разделены тремя видами отличающимися серией пневмоцилиндров на которые монтируется направляющая. Каждый вид линейных направляющих делиться на размеры которые зависят от диаметра поршня пневмоцилиндра: от 16мм до 100мм и длины хода штока: от 10 мм до 1100 мм. Максимальные радиальные нагрузки, которые может воспринимать направляющая серии GPC достигает 80 кг, но этот параметр сильно зависит от длины хода штока пневмоцилиндра.
Линейные направляющие модели GPC–AFC/CF
Линейные направляющие модели GPC–AF
Линейные направляющие модели GPC–DF
Скачать 3D Модель
Линейные направляющие для пневматических цилиндров. Серия GPC – маркировка
В данной таблице описана маркировка линейных направляющих серии GPC для заказа.
Пример обозначения линейной направляющей для пневмоцилиндра: GPC-AFC/CF 50x200 - линейная направляющая для пневмоцилиндров серии AFC и CF с диаметром поршня 50мм, и ходом штока 200 мм.
