PNEVMOLUX · СЕРИЯ PLX-CP
Компактные мини-гидравлические станции
Локальный гидропривод для зажима, подъёма и прессования
Подберём компактную гидростанцию под усилие, скорость и рабочий цикл вашего оборудования. Согласуем питание, гидравлическую схему, габариты и управление.
Пример установки на подъёмном столе
Компактный привод рядом с механизмом
Мини-гидростанция объединяет двигатель, насос, бак и клапанный блок в одном узле. Её устанавливают рядом с исполнительным механизмом или внутри рамы машины: на подъёмном столе, прессе, зажимном приспособлении или сборочном оборудовании. Короткие гидролинии и компактное размещение упрощают интеграцию привода.
Мини гидростанция серии GSM используются в качестве основного агрегата в системах гидравлических шлагбаумов, боллардов. Так же мини гидростанции применяются в грузовых автомобилях для подъема кузова, гидробортов и гидролифтов.
Компактное размещение
Станция встраивается в оборудование или устанавливается рядом с ним. Положение бака и двигателя выбирают с учётом доступного места и обслуживания.
Схема под движение
Подъём и опускание, зажим и разжим, реверс или несколько функций — клапанный блок комплектуют под действия исполнительных механизмов.
Питание под объект
Возможны исполнения DC 12/24/48 В и AC 220/380 В. Совместимость напряжения, мощности, пускового тока и рабочего цикла проверяют при подборе.
Модельный ряд PLX-CP
PLX-CP — проектный модельный ряд для подбора и изготовления под заказ. Обозначения и диапазоны служат отправной точкой; окончательное исполнение и характеристики фиксируются в согласованной спецификации.
Диапазоны относятся к разным исполнениям. Максимальные давление и подача в одной строке не означают одновременную работу на этих значениях. Рабочую точку проверяют по мощности двигателя, насосу и тепловому режиму.
PLX-CP-03
Для небольших зажимных приспособлений
Мощность двигателя
0,25–0,37 кВт
Давление: до 200 бар
Подача
0,3–0,8 л/мин
Бак: 1–2 л
Режим
S2/S3
Уточняется для выбранного исполнения
PLX-CP-06
Для небольших подъёмных столов
Мощность двигателя
0,55–0,75 кВт
Давление: до 230 бар
Подача
0,6–2,0 л/мин
Бак: 2–4 л
Режим
S2/S3
Уточняется для выбранного исполнения
PLX-CP-12
Для одной или двух функций машины
Мощность двигателя
1,1–1,5 кВт
Давление: до 250 бар
Подача
1,5–4 л/мин
Бак: 4–8 л
Режим
S2/S3
Уточняется для выбранного исполнения
PLX-CP-20
Для малых прессов и рабочих столов
Мощность двигателя
2,2 кВт
Давление: до 250 бар
Подача
2,5–7 л/мин
Бак: 8–15 л
Режим
S3
Уточняется для выбранного исполнения
PLX-CP-30
Для нескольких управляемых механизмов
Мощность двигателя
3–4 кВт
Давление: до 280 бар
Подача
4–12 л/мин
Бак: 16–30 л
Режим
S3
Уточняется для выбранного исполнения
PLX-CP-45
Для более интенсивных циклов
Мощность двигателя
5,5–7,5 кВт
Давление: до 315* бар
Подача
7–20 л/мин
Бак: 30–60 л
Режим
S1/S3*
Уточняется для выбранного исполнения
* PLX-CP-45: до 315 бар — при соответствующем исполнении компонентов; S1 — после проверки теплового баланса. Для всего ряда рабочая точка подтверждается расчётом.
Примеры применения
Шесть вариантов установки показывают, как компактная станция решает задачу конкретной машины. Изображения иллюстративные; состав поставки согласуется отдельно.
PLX-CP-03
Для небольших зажимных приспособлений
Компактный привод для зажима и фиксации деталей, когда нужен небольшой расход масла и минимум места возле оснастки.

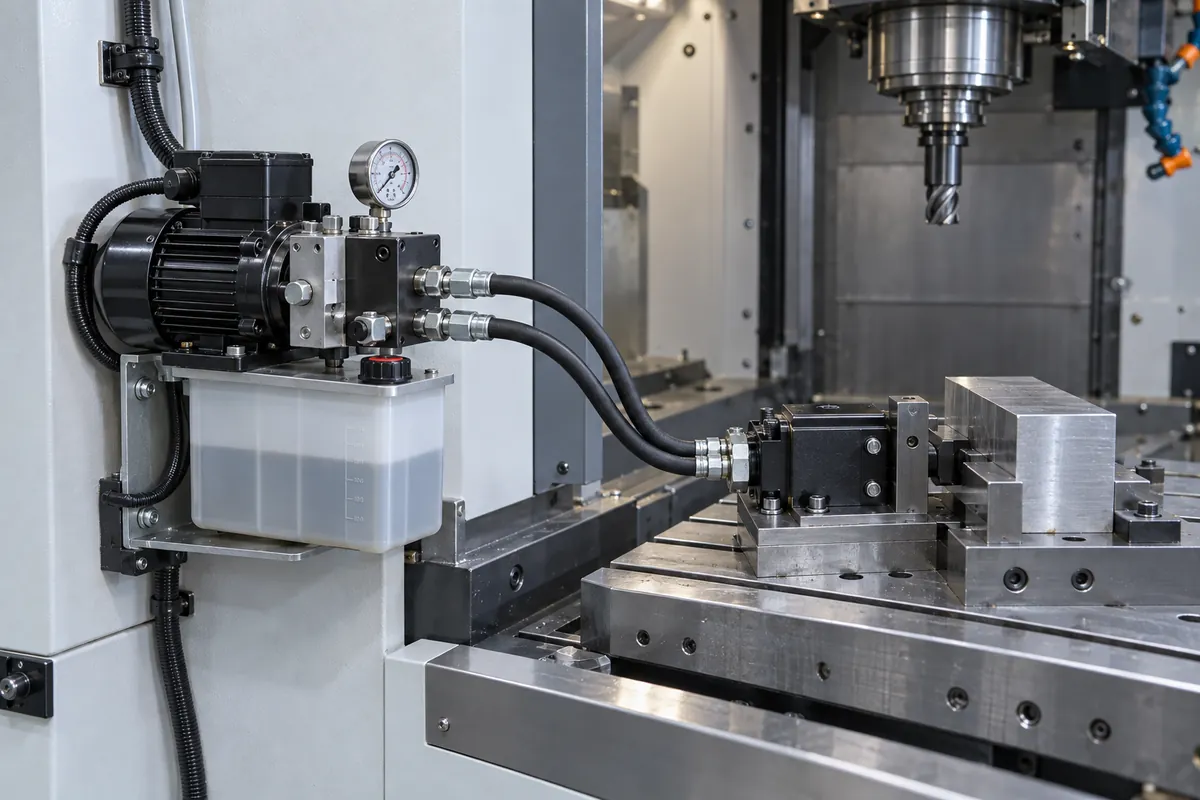

Небольшой цилиндр зажимает деталь в станочном приспособлении. Мини-станция закреплена рядом, а короткие линии связывают клапанный блок с цилиндром.
Когда выбирать. Выбирайте эту группу для небольших рабочих объёмов и отдельных коротких операций. Возможность удержания усилия без работы насоса определяется клапанной схемой и допустимыми утечками.
Для подбора. Усилие зажима, диаметр и ход цилиндра, допустимое время срабатывания, длительность удержания и число операций в час.
Мини-гидростанция PLX-CP-03 в зажимном приспособлении станка — иллюстрация применения.
PLX-CP-06
Для небольших подъёмных столов
Небольшая станция для периодического подъёма платформы и управляемого опускания. Размещается в основании или на раме компактного подъёмного оборудования.

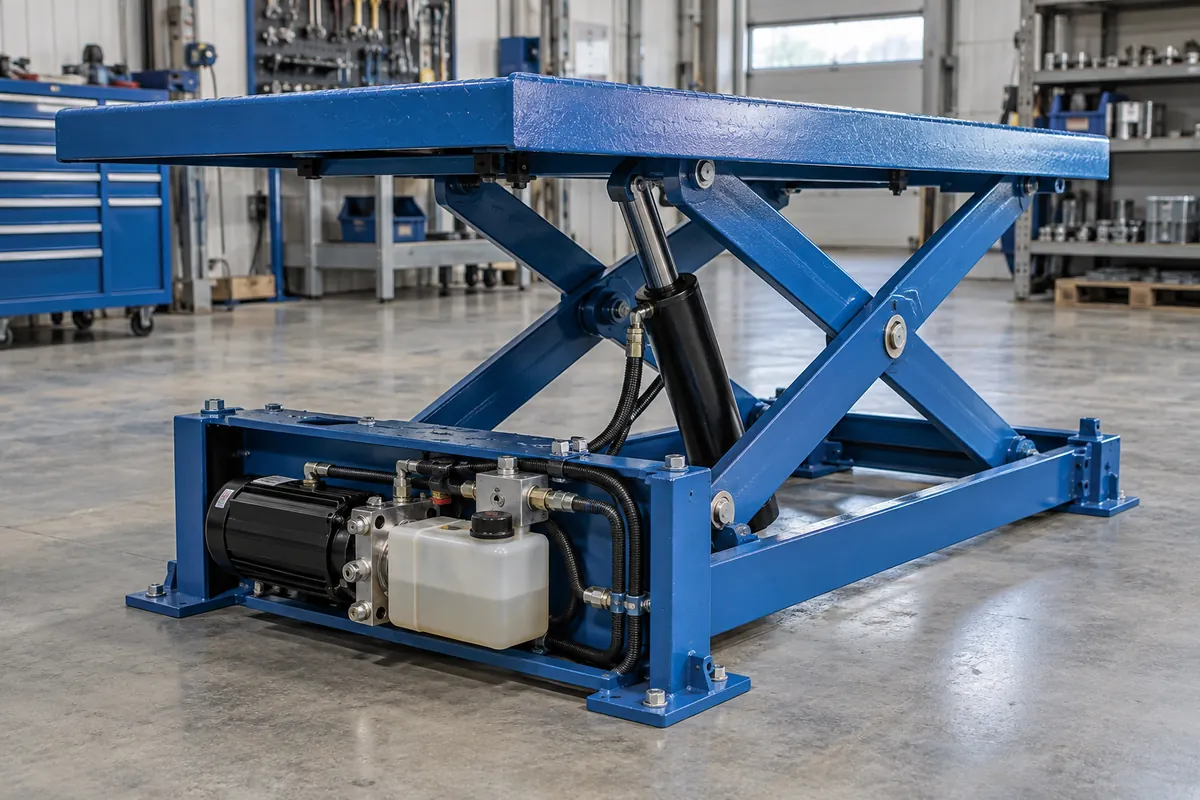

Станция установлена в нижней части ножничного рабочего стола. Клапанная схема управляет подачей масла в подъёмный цилиндр и опусканием платформы.
Когда выбирать. Подходит, когда груз поднимают отдельными циклами с паузами. Давление рассчитывают по реальному усилию на цилиндре, включая геометрию подъёмного механизма.
Для подбора. Масса груза, схема и геометрия механизма, высота и время подъёма, частота циклов, удержание и аварийное опускание.
Мини-гидростанция PLX-CP-06 под платформой ножничного подъёмного стола — иллюстрация применения.
PLX-CP-12
Для одной или двух функций машины
Компактный узел для зажима, разжима и позиционирования оснастки. Одна станция может обслуживать один или два исполнительных механизма при согласованной схеме.

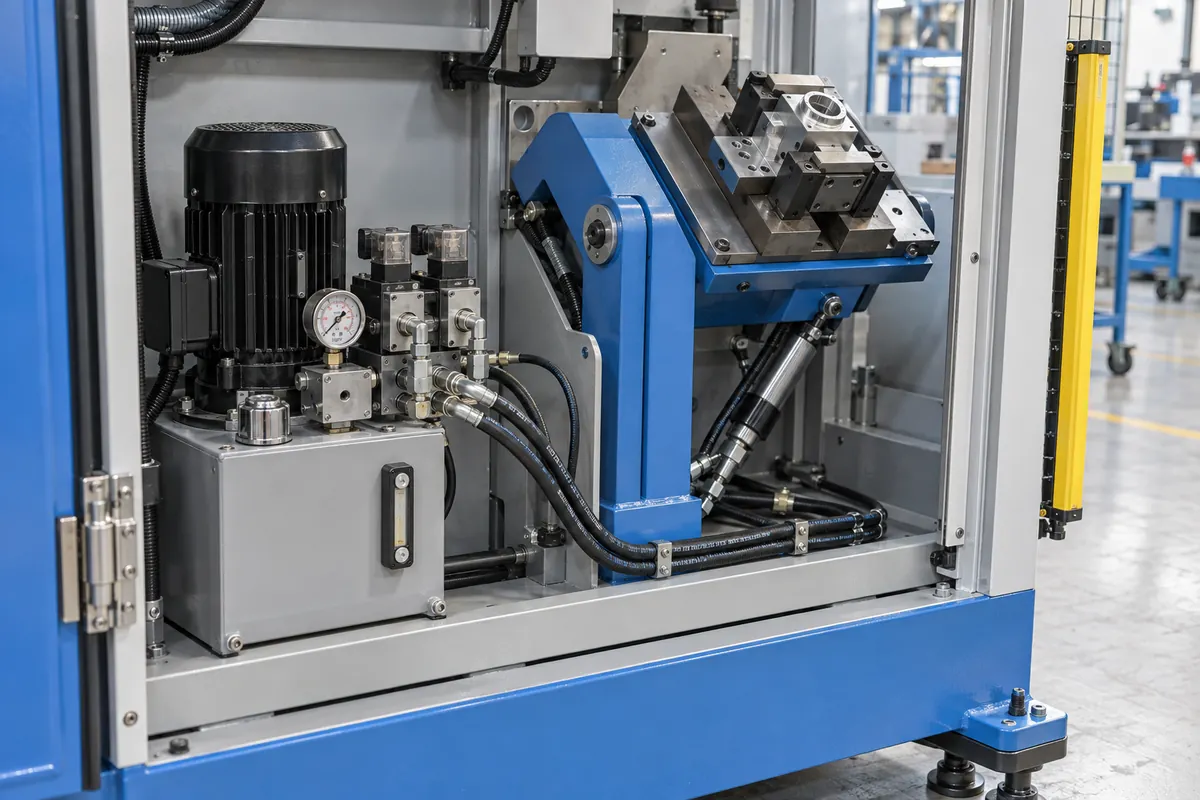

На сборочном оборудовании станция питает зажим и цилиндр наклона приспособления. Клапанные секции задают последовательность фиксации и перемещения детали.
Когда выбирать. Выбирайте группу для коротких последовательных операций. Если движения должны выполняться одновременно, проверяют общий расход и возможность независимого управления.
Для подбора. Параметры каждого цилиндра, порядок операций, одновременность движений, требования к позиционированию и сигналы управления.
Мини-гидростанция PLX-CP-12 на оборудовании для зажима и наклона оснастки — иллюстрация применения.
PLX-CP-20
Для малых прессов и рабочих столов
Мини-гидростанция для небольшого пресса, рабочего стола или зажимного узла с повторяющимися циклами. Клапанная схема и подача подбираются по движению рабочего органа.

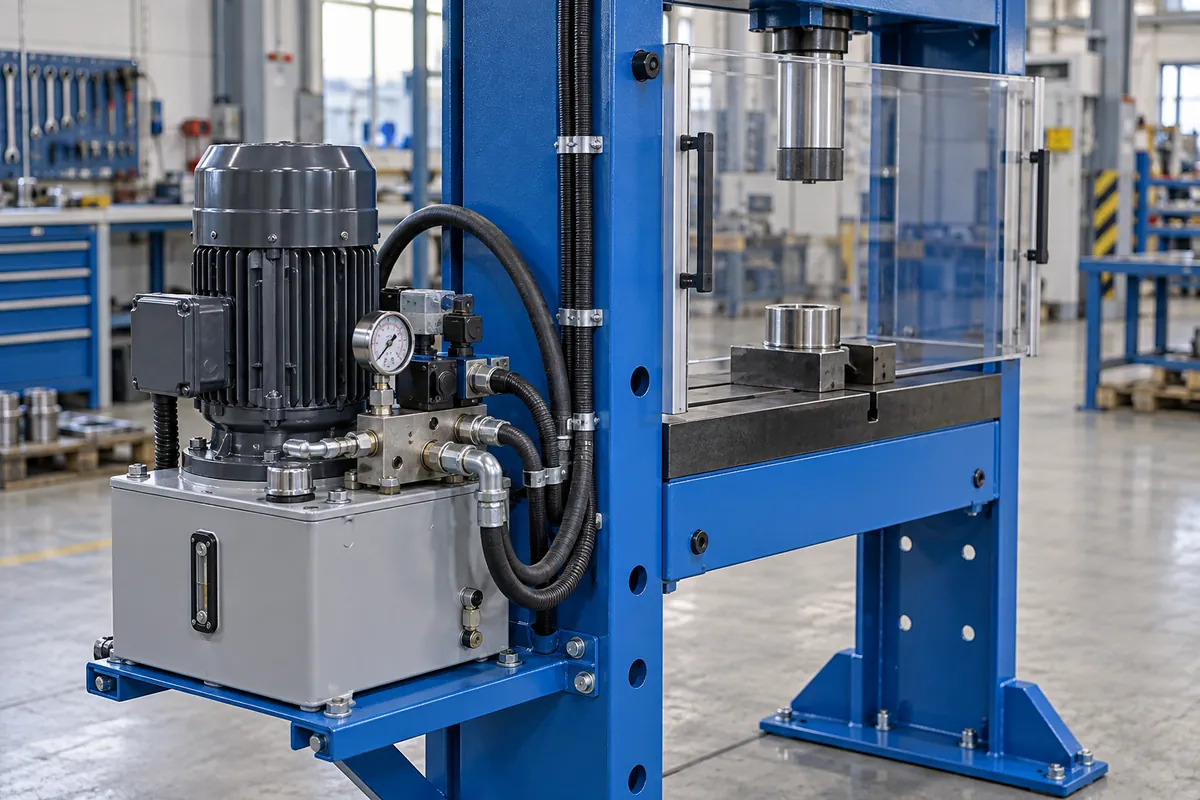

Станция размещена на нижней полке компактного пресса. Гидролинии проходят вдоль стойки к рабочему цилиндру; зона прессования закрыта защитным ограждением.
Когда выбирать. Подходит для периодического прессования и перемещения с паузами. Быстрый подход и рабочий ход могут потребовать отдельного решения по подаче.
Для подбора. Усилие прессования, диаметры и ход цилиндра, скорости подхода и рабочего хода, время выдержки, частота циклов.
Мини-гидростанция PLX-CP-20 в раме небольшого гидравлического пресса — иллюстрация применения.
PLX-CP-30
Для нескольких управляемых механизмов
Компактная станция с многосекционным клапанным блоком для сборочной оснастки и локальных приводов оборудования. Число секций и алгоритм работы согласуются под задачу.

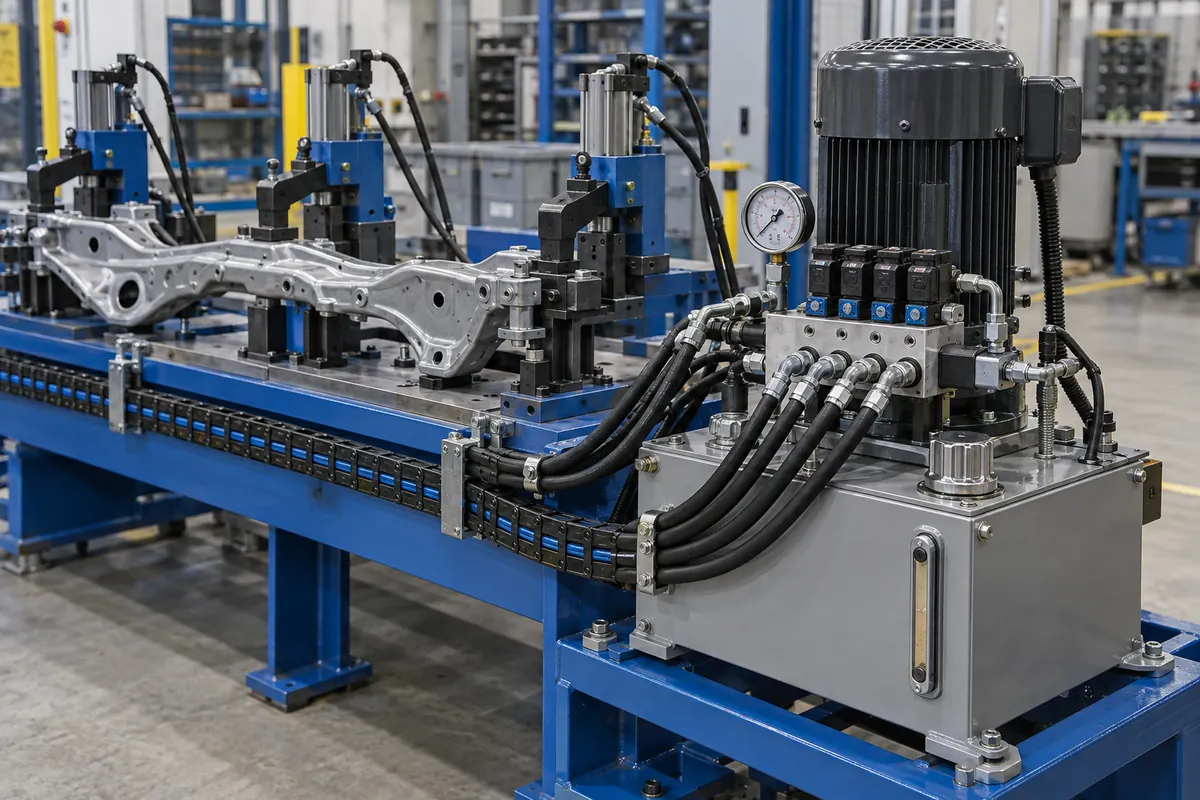

Станция установлена у торца сборочного приспособления. Несколько клапанных секций управляют гидравлическими зажимами, фиксирующими деталь на рабочем столе.
Когда выбирать. Выбирайте группу, если одной станции нужно обслуживать несколько операций в пределах её мощности и теплового режима. Количество клапанов не определяет число одновременно доступных движений.
Для подбора. Потребление каждого механизма, одновременность операций, потери в распределении, требования к управлению и доступ к обслуживанию.
Компактная гидростанция PLX-CP-30 с клапанным блоком на сборочном приспособлении — иллюстрация применения.
PLX-CP-45
Для более интенсивных циклов
Старшая группа компактного ряда для оборудования, которому требуется больший расход и запас по объёму масла. Продолжительная работа возможна в специально рассчитанном исполнении.

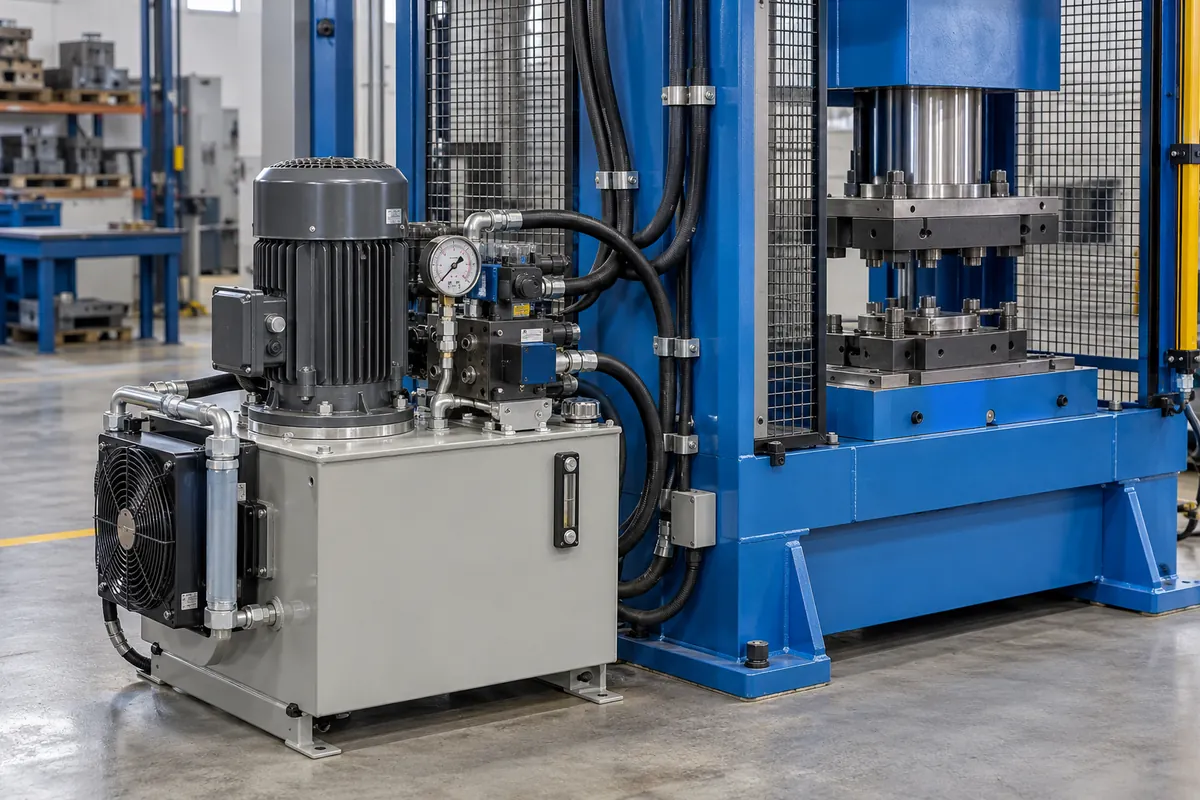

Станция установлена у основания производственного пресса. В показанном варианте предусмотрен компактный воздушно-масляный охладитель для согласованного рабочего цикла.
Когда выбирать. Подходит для более интенсивного использования после проверки мощности и теплоотвода. Давление до 315 бар требует соответствующего насоса, арматуры и остальных компонентов; S1 подтверждается расчётом.
Для подбора. Полный цикл с нагрузками и паузами, средняя тепловая мощность потерь, температура среды, допустимая температура масла и условия вентиляции.
Компактная гидростанция PLX-CP-45 с охладителем у производственного пресса — иллюстрация применения.
Режим работы определяет возможности мини-станции
Паузы, частота пусков и теплоотвод учитываются вместе с давлением и расходом. Обозначение режима само по себе не задаёт допустимую длительность включения.
S2 — кратковременный режим
Работа в течение заданного времени, затем остановка до достаточного охлаждения. Допустимую длительность указывают для выбранного исполнения.
S3 — повторно-кратковременный режим
Повторяющиеся интервалы работы и паузы. Для расчёта нужны продолжительность цикла и относительная продолжительность включения; частоту пусков также проверяют по приводу.
S1 — продолжительный режим
Возможен только для исполнения, рассчитанного на длительную работу. Нужны проверка теплового баланса, подходящий двигатель и при необходимости охлаждение.
Как подобрать мини-гидростанцию
01 Определить движение
Укажите усилие, ход и скорость цилиндра, число механизмов и последовательность их работы. Для существующей машины приложите схему и размеры цилиндров.
02 Найти рабочую точку
По нагрузке и площади поршня определяют давление с учётом потерь; по скорости и рабочей площади — расход. Для одновременных движений учитывают суммарный расход.
03 Проверить питание и цикл
Сопоставьте рабочую точку с мощностью привода, напряжением, доступным током, числом пусков и продолжительностью включения. Для DC учитывают батарею и проводку.
04 Выбрать бак и клапанную схему
Объём бака проверяют по перемещаемому объёму масла, уровням, деаэрации и нагреву. Удержание нагрузки, опускание и аварийные действия задаются схемой.
05 Согласовать установку
Зафиксируйте габариты, крепления, разрешённую ориентацию, условия среды и доступ к заливке, фильтру и сливу масла. Затем согласуйте спецификацию.
Проверка мощности на примере PLX-CP-20
Для предварительной оценки требуемой мощности на валу двигателя: P ≈ p × Q / (600 × η), где P — кВт, p — бар, Q — л/мин, η — принятый КПД насосного привода. Потребляемая электрическая мощность дополнительно зависит от КПД двигателя.
Пример для двигателя 2,2 кВт: при 160 бар, 7 л/мин и условном η = 0,85 требуется около 2,20 кВт на валу. При 250 бар и той же подаче потребуется уже около 3,43 кВт.
При 250 бар и 2,2 кВт расчётный верхний ориентир подачи при том же η составляет около 4,49 л/мин — до учёта запаса и дополнительных потерь. Поэтому выбор только по максимальному давлению и максимальной подаче из таблицы некорректен.
Комплектация и опции
Базовый узел
Электродвигатель, насос, бак, предохранительный клапан, присоединения и гидравлический блок в согласованном составе. Тип насоса выбирают по давлению, подаче и режиму.
Управление движением
Распределители, обратные и регулирующие клапаны, средства удержания нагрузки и управляемого опускания — по схеме машины. Для нескольких функций число секций рассчитывают отдельно.
Контроль и обслуживание
По заданию: манометр, датчики давления, уровня и температуры, фильтрация, пульт, концевые выключатели, ручной насос и элементы аварийного управления.
Дополнительно согласуем защитный кожух, снижение шума, охлаждение, нестандартные крепления, исполнение бака и электрическое управление. Реверс выполняется распределителем либо подходящим реверсивным насосным узлом — это разные решения.
От задачи до готовой станции
Исходные данные. Получаем описание задачи, схему и ограничения по установке.
Техническое решение. Определяем рабочую точку, состав оборудования и режим работы.
Согласование. Фиксируем характеристики, интерфейсы и критерии проверки в спецификации.
Изготовление и проверка. Собираем станцию и проверяем герметичность, настройки и работу по согласованной программе.
Ответы на вопросы
Можно ли использовать мини-станцию непрерывно?
Только если конкретное исполнение рассчитано на S1 и проходит проверку нагрева. Небольшой бак сам по себе не обеспечивает охлаждение. Для остальных исполнений задают продолжительность работы и пауз.
Все модели доступны на 12 или 24 В?
Напряжение выбирают вместе с мощностью и режимом. Высокая мощность при низком напряжении означает большой ток, поэтому возможность DC-исполнения и требования к питанию подтверждают отдельно.
Можно ли подключить несколько цилиндров?
Да, при подходящей схеме управления. Нужно указать, работают ли цилиндры по очереди или одновременно. Синхронное движение требует отдельного технического решения и не обеспечивается одним лишь подключением к общей станции.
Как выбрать объём бака?
По изменению объёма масла в системе, допустимым уровням, условиям всасывания, деаэрации и теплоотводу. Универсального правила «объём бака равен минутной подаче насоса» для всех мини-станций нет.
Как удерживается поднятая нагрузка?
Схему выбирают по конструкции машины: применяют соответствующие клапаны удержания и управляемого опускания. Возможность аварийного опускания и поведение при отключении питания задают отдельно.
Можно ли заказать станцию без готового чертежа?
Да. Для начала достаточно описать движение, нагрузку, скорость, цикл, питание и доступное место. Если станция заменяет существующую, полезны фотографии, схема и данные прежнего привода.
Подберём мини-гидростанцию под ваше оборудование
Пришлите исходные данные или описание задачи. Подготовим техническое решение и состав станции для согласования.
Что указать в запросе
- Оборудование и выполняемая операция.
- Усилие, ход, скорость и размеры цилиндров либо требуемые давление и расход.
- Число механизмов, последовательность и одновременность работы.
- Длительность включения, пауз и число циклов или пусков в час.
- Напряжение, тип питания и ограничения по току.
- Место установки, габариты, ориентация и условия окружающей среды.
- Требования к удержанию нагрузки, управлению и аварийным действиям.
- Схема, фото оборудования или техническое задание при наличии.
PLX-CP — проектный модельный ряд для подбора и изготовления под заказ. Обозначения и диапазоны служат отправной точкой; окончательное исполнение и характеристики фиксируются в согласованной спецификации.
Изображения созданы как иллюстрации применения. Конструкция, оснащение и внешний вид поставляемой станции определяются спецификацией.
