PNEVMOLUX · СЕРИЯ PLX-GSS
Промышленные гидростанции
Гидравлическое питание станков, прессов, стендов и технологических линий
Подберём промышленную гидростанцию под рабочий цикл вашего оборудования: насос и электродвигатель, бак, гидросхему, фильтрацию, охлаждение и управление. Согласуем давление и подачу для каждого этапа работы.
Гидростанция для промышленного оборудования GSS - назначение
Гидростанция (маслостанция) - применяется для создания необходимого давления и потока рабочей жидкости в гидравлических системах промышленного оборудования и механизмах.
Основным элементом стационарной гидростанции является шестеренный насос PGP производства ТМ "PNEVMOLUX".
Гидравлическая панель может дополнительно комплектоваться, по заказу, распределителями, предохранительными клапанами, гидрозамками, дроссельными плитами, пневмогидроаккумуляторами, электрогидравлическим реле давления и другой необходимой аппаратурой.
Гидростанция серии GSS - обозначение
В данной таблице описано обозначение гидростанции для заказа, для примера: Модель GSS-100-7.5kW-(380V)-33-13MPa-А2
Гидростанция GSS - типовые модели
Гидравлическое питание оборудования
Промышленная гидростанция подаёт рабочую жидкость к цилиндрам, гидромоторам и другим потребителям машины. Она объединяет насосный агрегат, бак, клапаны, фильтрацию и средства контроля. Компоновка обеспечивает доступ для настройки и обслуживания.
Типовые задачи — зажим заготовок, запрессовка и формование, перемещение механизмов, испытание изделий и питание нескольких потребителей технологической линии. Станцию выбирают по сочетанию усилия, скорости, длительности работы и условий цеха.
Комплектация под машину
Насос, бак, клапаны, фильтры и охлаждение выбирают по гидросхеме и циклограмме оборудования.
Доступное обслуживание
Предусматривают доступ к фильтрам и соединениям, точки измерения, маркировку и перечень согласованных компонентов.
Контроль рабочего режима
Датчики давления, температуры, уровня и загрязнения фильтров помогают отслеживать состояние станции и передавать сигналы системе машины.
Гидросхема под рабочий цикл
Семь моделей образуют ступени по мощности привода и размеру бака. Каждая может иметь различную гидросхему: один насос, несколько контуров, быстрое перемещение с переходом к силовому ходу или резервирование. Состав определяется задачей машины.
Один насос и один контур
Для локального привода или нескольких механизмов с согласованной последовательностью. Разгрузку насоса и удержание нагрузки определяет гидросхема.
Несколько насосных секций
Для разделения потребителей, быстрого и силового хода или покрытия пиков расхода. Мощности насосов учитывают по одновременной нагрузке.
Рабочий и резервный агрегаты
Для процессов с ограничением времени остановки. Переключение, общие точки отказа и допустимый перерыв задают отдельно. Наличие второго насоса само по себе не означает резервирование.
При одном приводе нескольких насосов проверяют суммарную потребляемую мощность всех одновременно нагруженных секций. В схеме высокого и низкого давления большой расход быстрого хода и высокое давление силового хода относятся к разным этапам цикла.
Модельный ряд PLX-GSS
PLX-IND — проектный модельный ряд Pnevmolux для первичного подбора и изготовления под заказ. Обозначения и диапазоны не подтверждают серийную или складскую комплектацию. Окончательные характеристики фиксируются после расчёта, выбора компонентов и согласования спецификации.
Подача и давление в таблице — ориентиры разных проектных исполнений, а не гарантированная пара значений. Верхние расходы относятся к низкому или среднему давлению. При высоком давлении доступный расход ограничивается мощностью привода и характеристиками насоса.
PLX-GSS-015
Малые станки и гидравлические зажимы
Привод
1,5 кВт
Малые станки, зажимы
Подача
3–6 л/мин
Давление: до 250 бар
Бак
25–40 л
Полезный объём жидкости уточняется
PLX-GSS-030
Локальные приводы сборочного оборудования
Привод
3 кВт
Локальные приводы
Подача
6–12 л/мин
Давление: до 250 бар
Бак
40–63 л
Полезный объём жидкости уточняется
PLX-GSS-055
Станки и испытательные стенды
Привод
5,5 кВт
Станки, стенды
Подача
10–20 л/мин
Давление: до 315 бар
Бак
63–100 л
Полезный объём жидкости уточняется
PLX-GSS-110
Прессы и технологические линии
Привод
11 кВт
Прессы, линии
Подача
20–40 л/мин
Давление: до 315 бар
Бак
100–160 л
Полезный объём жидкости уточняется
PLX-GSS-220
Один или два насосных контура
Привод
22 кВт
1–2 насосных контура
Подача
40–90 л/мин
Давление: до 315 бар
Бак
160–315 л
Полезный объём жидкости уточняется
PLX-GSS-370
Длительная работа производственного оборудования
Привод
37 кВт
Длительная работа S1
Подача
70–160 л/мин
Давление: до 315 бар
Бак
315–630 л
Полезный объём жидкости уточняется
PLX-GSS-750
Крупные машины и производственные линии
Привод
55–75 кВт
Крупные машины и линии
Подача
120–300 л/мин
Давление: до 315 бар
Бак
500–1000 л
Полезный объём жидкости уточняется
Даже нижняя граница подачи из ряда не всегда совместима с предельным давлением при указанной мощности. Если расчётная подача меньше этой границы, требуется другой рабочий объём насоса, регулирование или изменение мощности. Такое исполнение согласуют отдельно; одной настройки предохранительного клапана недостаточно.
Примеры применения
Семь примеров применения показывают промышленные гидростанции в составе оборудования. Компоновки иллюстрируют назначение групп и уточняются при проектировании.
PLX-GSS-015
Малые станки и гидравлические зажимы
Начальная ступень промышленного ряда для небольших потребителей и локального размещения у станка. Компоновку ориентируют на доступ к фильтру, клапанам и соединениям.
Гидравлический зажим заготовок и управление небольшими вспомогательными механизмами металлообрабатывающего оборудования.
Когда выбирать. При небольшом потребном расходе и согласованной мощности рабочего цикла.
Для расчёта. Усилие и время зажима, число зажимов, удержание при остановке, фактическая подача при рабочем давлении.

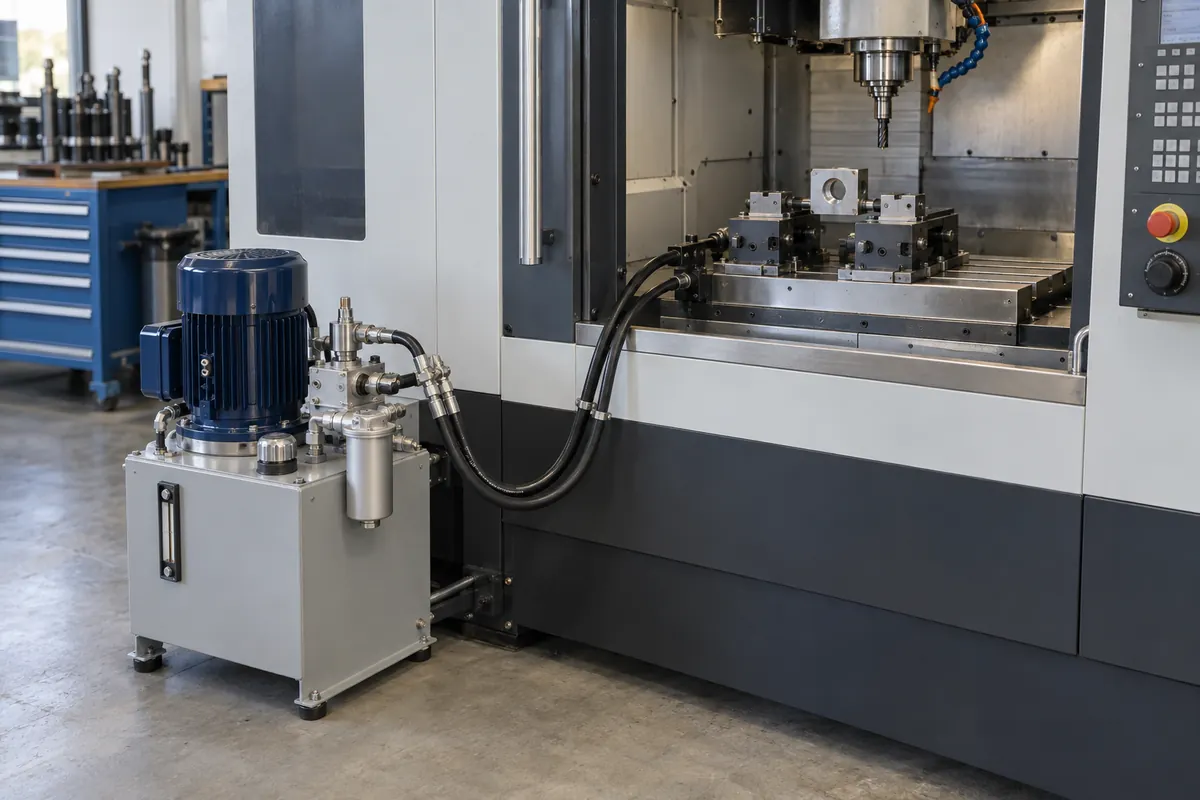

PLX-IND-015: компактная промышленная станция подключена к зажимному приспособлению обрабатывающего центра.
PLX-GSS-030
Локальные приводы сборочного оборудования
Для отдельного механизма или рабочего поста с умеренной потребностью в гидравлической мощности. Согласуют последовательность операций и разгрузку в паузах.
Небольшие сборочные прессы, запрессовка втулок и подшипников, прижимные и установочные приспособления.
Когда выбирать. Когда посту нужен собственный гидравлический источник с обслуживаемым баком и отдельным управлением.
Для расчёта. Рабочее усилие, скорость подвода и запрессовки, время удержания и число циклов за час.

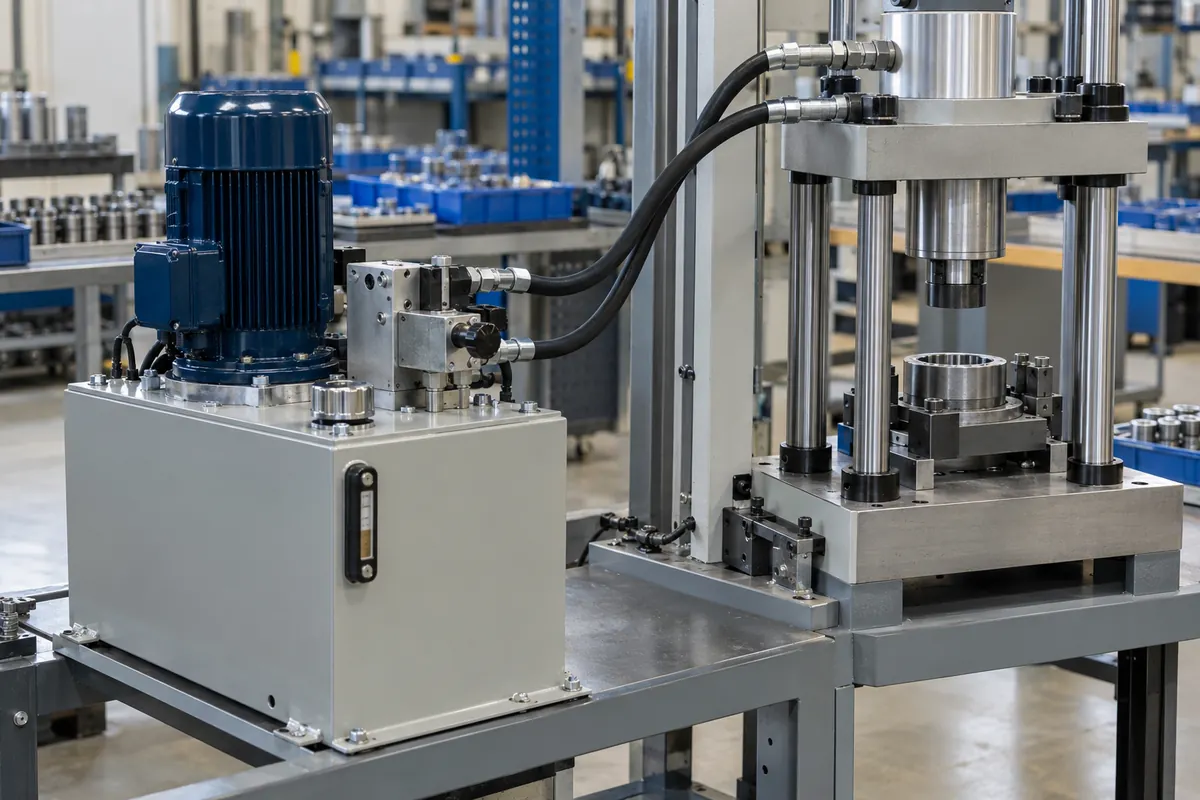

PLX-IND-030: гидростанция установлена на рабочем посту рядом со сборочным прессом.
PLX-GSS-055
Станки и испытательные стенды
Для станочных механизмов и испытательных постов с контролем давления и температуры. Насос и управление подбирают по требуемым рабочим точкам и точности процесса.
Циклические испытания цилиндров, проверка механизмов под нагрузкой и питание станочной гидравлики.
Когда выбирать. При необходимости согласовать давление, цикл и измерение параметров отдельного рабочего поста.
Для расчёта. Испытательная нагрузка, диапазон скоростей, длительность цикла, требования к измерению и чистоте жидкости.

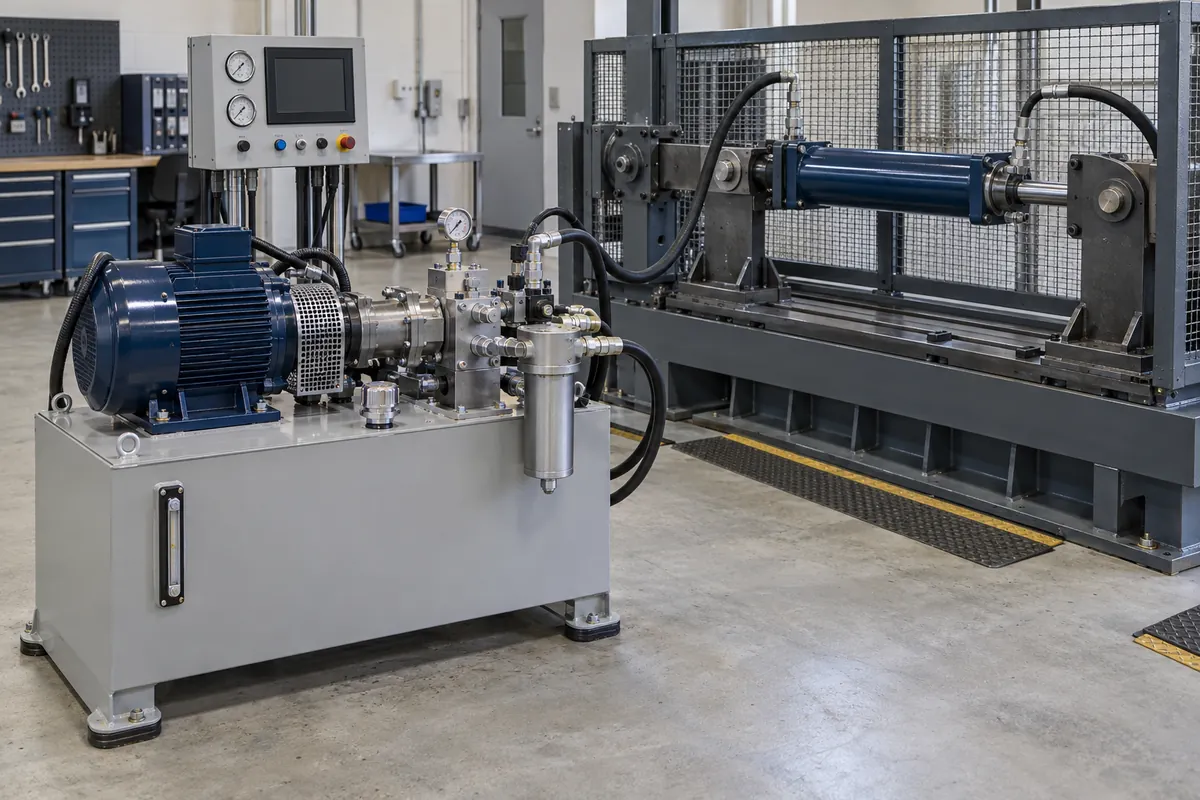

PLX-IND-055: станция подключена к гидроцилиндру на испытательном стенде с защитным ограждением.
PLX-GSS-110
Прессы и технологические линии
Средняя ступень ряда для силовых операций и повторяющихся циклов. Быстрый подвод, рабочий ход и возврат рассчитывают отдельно по давлению и расходу.
Гибочные и формовочные операции, сборочные прессы и исполнительные механизмы производственных линий.
Когда выбирать. Когда машине требуется разделение быстрого перемещения и нагруженного хода с контролем теплового режима.
Для расчёта. Пары давление–подача по этапам, время силового хода, возвратный расход и разгрузка насоса.

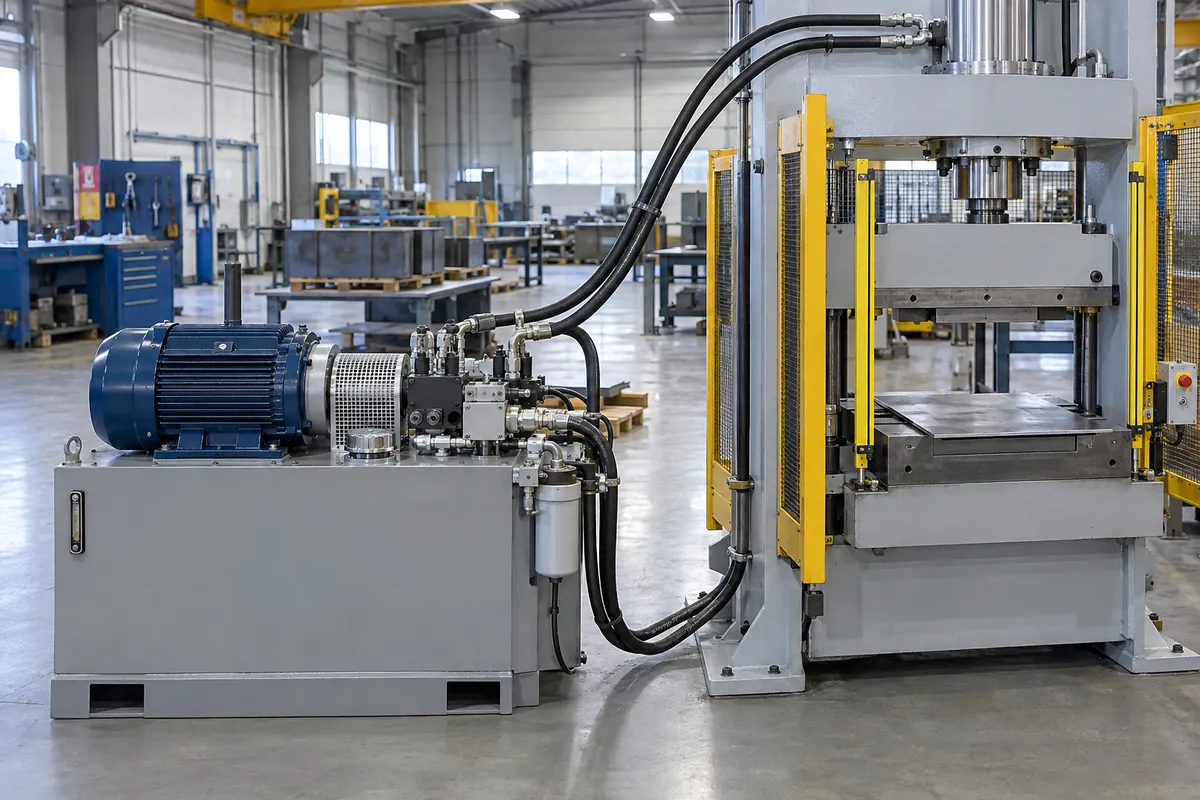

PLX-IND-110: промышленная станция подключена к силовому цилиндру формовочного пресса.
PLX-GSS-220
Один или два насосных контура
Для более мощного привода или разделения нескольких потребителей. Одно- и двухконтурную схемы согласуют по одновременности нагрузки и суммарной мощности.
Автоматизированные сборочные ячейки с отдельными контурами прессования и зажима, технологические установки.
Когда выбирать. Когда потребителям нужны разные режимы, а их питание необходимо согласовать в общей системе.
Для расчёта. Расход и давление каждой ветви, одновременные движения, мощность всех нагруженных насосных секций.
PLX-IND-220: насосный агрегат с двумя гидравлическими ветвями питает прессующий и зажимной механизмы ячейки.
PLX-GSS-370
Длительная работа производственного оборудования
Для оборудования с длительной нагрузкой и существенным тепловыделением. Режим двигателя S1 согласуют вместе с ресурсными ограничениями насоса и охлаждением жидкости.
Прессовые участки, деревообрабатывающие линии и технологические машины с продолжительными рабочими циклами.
Когда выбирать. Когда длительность работы требует отдельной проверки нагрева и устойчивого режима всей станции.
Для расчёта. Продолжительность нагрузки, рабочие точки, потери в разгрузке, температура цеха и условия отвода тепла.

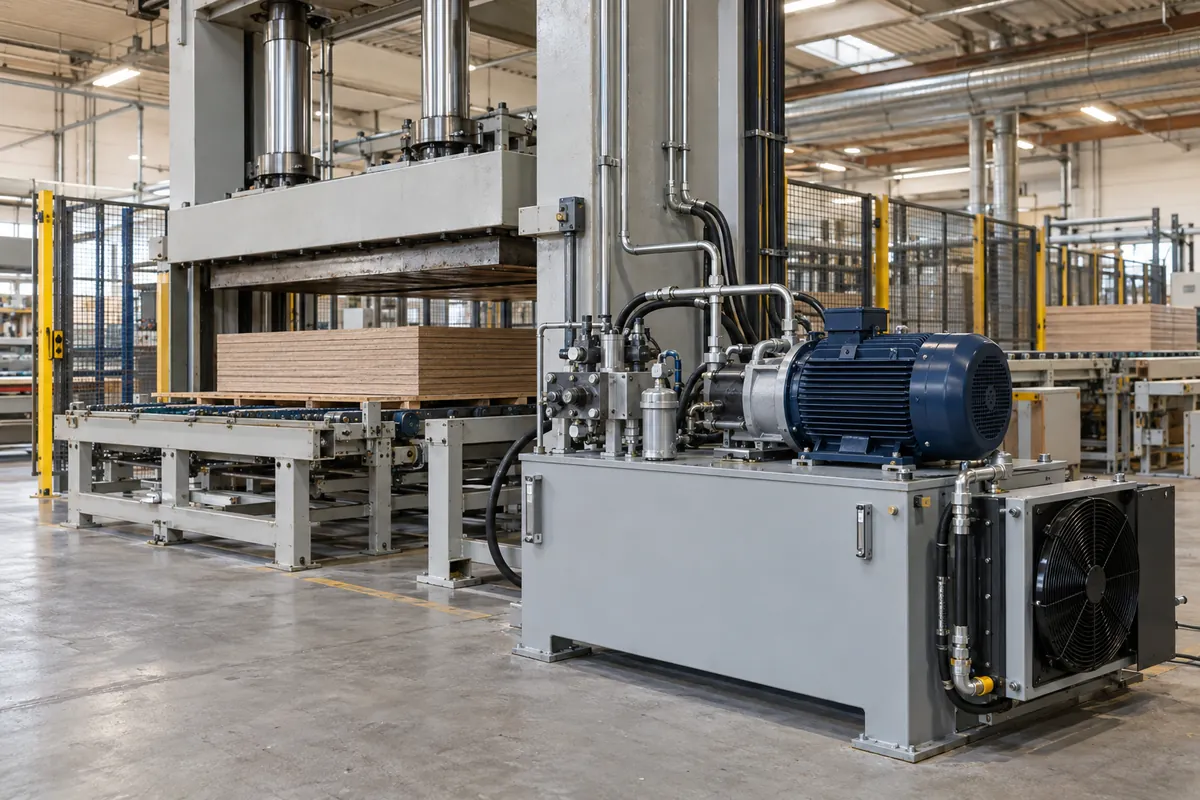

PLX-IND-370: станция с воздушным охладителем установлена рядом с прессом для древесных панелей.
PLX-GSS-750
Крупные машины и производственные линии
Верхняя ступень данного ряда для крупных машин и нескольких потребителей. Мощность, пиковые расходы и компоновку согласуют с циклограммой всей линии.
Крупные формовочные машины, прессовые комплексы и автоматизированные линии с гидравлическими исполнительными механизмами.
Когда выбирать. При высокой суммарной потребности в гидравлической мощности и необходимости централизовать питание механизмов одной линии.
Для расчёта. Суммарные и пиковые нагрузки, одновременность, питание, охлаждение, габариты, доступ к обслуживанию и резервирование.

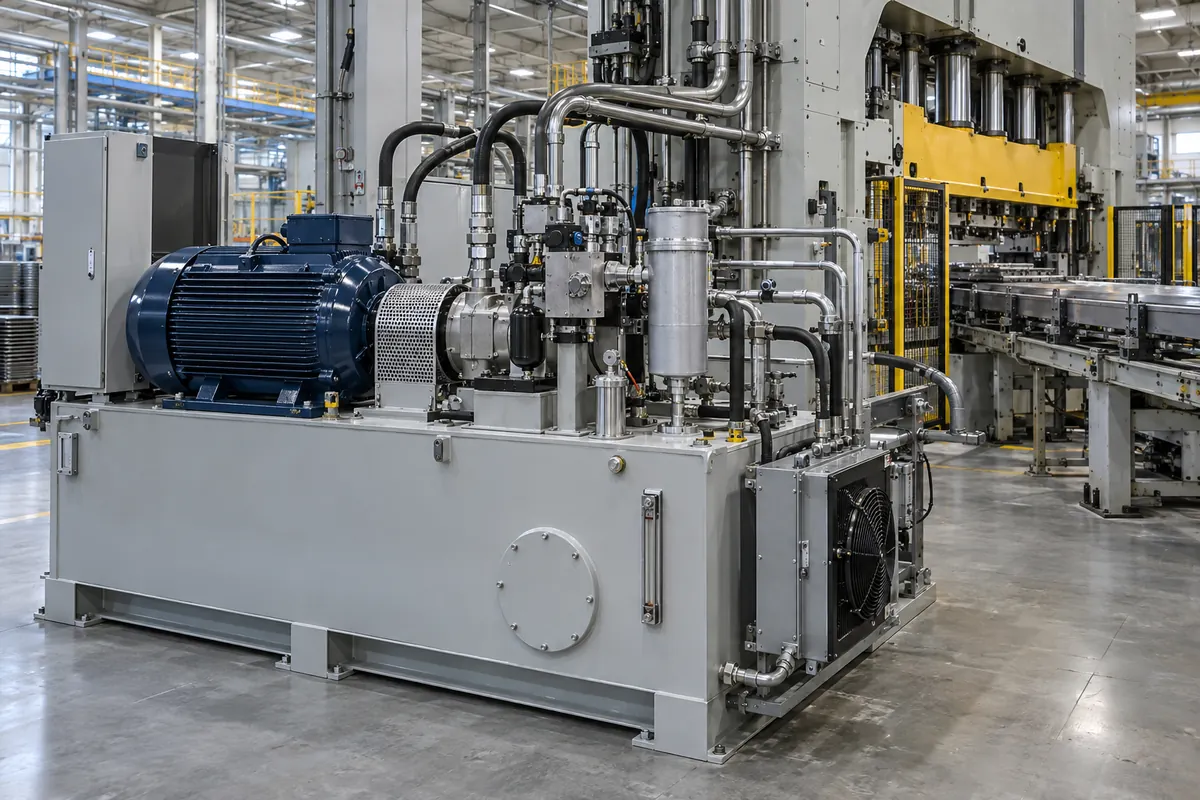

PLX-IND-750: крупная промышленная гидростанция подключена к автоматизированной линии формования металла.
Как подобрать промышленную гидростанцию
01 Определить нагрузку и движения
Передайте усилия, скорости, размеры цилиндров, параметры гидромоторов и число потребителей. Для возвратного движения учитывают другую рабочую площадь цилиндра и расход из противоположной полости.
02 Составить циклограмму
Укажите время разгона, движения, силового хода, удержания, возврата и пауз. Отметьте одновременные движения, пики расхода и требуемое время реакции.
03 Проверить рабочие точки и мощность
Для каждого этапа задайте пару давление–подача. Сравните потребность насоса с мощностью привода, проверьте пуск, перегрузку, регулирование и разгрузку в паузах.
04 Рассчитать жидкость и тепло
Укажите жидкость, требуемую чистоту, температуру цеха и доступность охлаждающей воды. Бак и охладитель выбирают по потерям мощности и циклу, с учётом объёма жидкости в механизмах.
05 Согласовать управление и установку
Передайте габариты, доступ к обслуживанию, питание, сигналы станка и ограничения по шуму. Определите поведение при аварии, потере питания, остановке и восстановлении работы.
06 Зафиксировать комплектацию и приёмку
Согласуйте схему, компоненты, настройки и документы. На испытаниях проверяют рабочие точки, герметичность, температуру, последовательность операций и предусмотренные защитные режимы.
Проверка мощности
Гидравлическая мощность Pгидр = p × Q / 600, где p — бар, Q — л/мин, результат — кВт. Мощность на валу насоса Pвал ≈ p × Q / (600 × ηнас). Для нескольких одновременно работающих насосов суммируют мощности их рабочих точек.
Пример PLX-IND-110: 40 л/мин при 315 бар требуют 21 кВт гидравлической мощности и около 26,3 кВт на валу при условном ηнас = 0,80. Привод 11 кВт такое сочетание не обеспечивает. При той же мощности и 315 бар энергетическая оценка даёт около 16,8 л/мин до введения запаса.
Условная оценка ниже использует Q ≈ 600 × P × ηнас / p и ηнас = 0,80. Мощность из модельного ряда рассматривается как номинальная мощность на валу двигателя; потери муфты и резерв не учтены. Это расчётная граница по энергии, а не подтверждённая подача выбранного насоса.
Расчётная подача по мощности
PLX-GSS-015 · 1,5 кВт · 250 бар: около 2,9 л/мин
PLX-GSS-030 · 3 кВт · 250 бар: около 5,8 л/мин
PLX-GSS-055 · 5,5 кВт · 315 бар: около 8,4 л/мин
PLX-GSS-110 · 11 кВт · 315 бар: около 16,8 л/мин
PLX-GSS-220 · 22 кВт · 315 бар: около 33,5 л/мин
PLX-GSS-370 · 37 кВт · 315 бар: около 56,4 л/мин
PLX-GSS-750 · 55–75 кВт · 315 бар: около 83,8–114,3 л/мин
Для непрерывного привода насосом постоянного рабочего объёма нельзя произвольно уменьшить расход повышением давления: двигатель может перегрузиться. Рабочий объём, частоту вращения, регулирование и разгрузку выбирают так, чтобы весь заданный цикл находился в допустимой области.
Тепло и режим S1
S1 означает продолжительный режим электродвигателя при заданной нагрузке. Непрерывную работу всей станции дополнительно проверяют по насосу, вязкости, фильтрации и тепловому балансу. Обозначение S1 не заменяет расчёт охлаждения.
Бак и запас жидкости
Объём бака согласуют с рабочим объёмом цилиндров, разницей уровней, вспениванием, отделением воздуха и обслуживанием. Номинальный объём бака и полезный запас жидкости — разные величины.
Потери и охлаждение
Учитывают потери в насосе, клапанах, дросселях и магистралях, разгрузку и паузы. Воздушный охладитель зависит от температуры цеха; водяной — от температуры, расхода и качества доступной воды.
Какой насос выбрать
Шестерённый насос
Часто применяется для схем с постоянным рабочим объёмом и простым циклом. Проверяют допустимое давление, шум, пульсации, всасывание и потери при разгрузке.
Пластинчатый насос
Рассматривают в том числе при требованиях к шуму и плавности. Доступное давление и возможность регулирования зависят от серии; не каждый пластинчатый насос подходит для 315 бар.
Аксиально-поршневой насос
Подходит для ряда задач высокого давления и регулируемой подачи. Проверяют тип регулятора, минимальные обороты, дренаж, чистоту жидкости и соответствие рабочему циклу.
Жидкость и подключение
Жидкость и чистота
Тип жидкости и класс чистоты выбирают по требованиям наиболее чувствительных компонентов системы. Фильтрацию подбирают по расходу, давлению, перепаду и условиям холодного пуска; добавляют контроль загрязнения.
Магистрали и всасывание
Согласуют диаметры, длину, скорость потока, потери и противодавление слива. Проверяют условия всасывания насоса и отдельный дренаж, если он необходим. Рукава и трубопроводы должны соответствовать среде и рабочему давлению.
Остановка и удержание нагрузки
Схема должна обеспечивать согласованное поведение механизма при остановке и потере питания. Отключение насоса не гарантирует удержание груза или снятие давления. Для аккумулятора предусматривают подходящий блок защиты и разгрузки.
Что проверяют при приёмке
Рабочие точки
Подача при заданном давлении, работа по циклограмме, герметичность, температуры и настройки ограничений. Продолжительность проверки согласуют с требуемым режимом эксплуатации.
Управление и защита
Сигналы, блокировки, аварийная остановка и восстановление, контроль уровня и температуры; переключение резервного агрегата — если оно предусмотрено.
Документы
Гидравлическая и электрическая схемы, спецификация, руководство, перечень настроек, протокол испытаний и эксплуатационные документы в объёме договора.
Комплектация и опции
Насосный агрегат
Электродвигатель, насос, колокол и муфта, опоры и ограждение. Фиксированную или регулируемую подачу выбирают по потребности механизмов и потерям энергии.
Бак и гидравлический блок
Бак с контролем уровня, заливной и дыхательной арматурой; клапаны, коллекторы и фильтры. Предусматривают точки измерения, слив и доступ к обслуживанию.
Климат и автоматика
Охладитель и подогрев по расчёту, датчики давления и температуры, контроль фильтров, шкаф управления и обмен сигналами с системой станка.
Проектные опции: несколько насосных контуров, резервный агрегат, гидроаккумулятор с блоком защиты, напорная или автономная фильтрация, воздушный либо водяной охладитель, подогрев масла, поддон, виброизоляция, шкаф управления и ПЛК. Частотное или сервогидравлическое управление рассматривают отдельно, если оно оправдано циклограммой.
От задачи до готовой станции
Исходные данные. Получаем описание процесса, схему машины, циклограмму и условия работы.
Концепция. Рассчитываем рабочие точки, мощность и тепло; выбираем гидросхему и ключевые компоненты.
Согласование. Фиксируем комплектацию, управление, габариты, настройки и состав документации.
Изготовление. Собираем, маркируем и настраиваем станцию, контролируем чистоту и качество соединений.
Испытания. Проверяем герметичность, рабочие параметры, логику и согласованные аварийные режимы.
Ответы на вопросы
Какой насос выбрать?
Выбор зависит от рабочих точек, регулирования, шума, жидкости и режима. Шестерённый, пластинчатый и аксиально-поршневой варианты оценивают для конкретной схемы. Допустимое давление определяется выбранной серией насоса.
Можно ли получить максимальный расход на максимальном давлении?
Только если это допускают мощность привода и характеристика насоса. В исходном ряду указаны проектные диапазоны. При предельном давлении фактическая подача может быть ниже диапазона таблицы; такое исполнение требует отдельного подбора.
Нужен ли охладитель?
Решение принимают по тепловому балансу и длительности работы. Учитывают насос, клапаны, дросселирование, разгрузку и способность бака отдавать тепло. Одного объёма бака или мощности двигателя для ответа недостаточно.
Когда используют два насоса?
Для разных контуров, быстрого и силового хода, пиков расхода или резервирования. Цель должна быть отражена в схеме. Два насоса на одном двигателе разделяют доступную мощность, а резерв требует алгоритма переключения.
Означает ли S1 работу станции без ограничений?
S1 относится к режиму двигателя при заданной нагрузке. Для всей станции необходимо подтвердить рабочие точки насоса, теплоотвод, температуру жидкости и допустимые режимы компонентов.
Можно ли согласовать марки компонентов и документацию?
Да. Насосы, двигатели, клапаны и датчики согласуют по совместимости, доступности и требованиям сервиса. Состав схем, спецификаций, руководства и протоколов фиксируют в договоре.
Получить расчёт промышленной гидростанции
Пришлите техническое задание, гидравлическую схему или описание процесса. Уточним нагрузку, давление, подачу, цикл и условия работы, затем предложим техническую концепцию станции PLX-GSS.
Если части данных нет, достаточно описать операцию и приложить схему или фотографию оборудования. Недостающие параметры уточним перед окончательным согласованием ТЗ.
Что указать в запросе
- Оборудование, нагрузка и выполняемая операция.
- Рабочие и пиковые пары давление–подача.
- Циклограмма и одновременность движений.
- Жидкость, чистота и рабочая температура.
- Температура цеха, вода для охлаждения и шум.
- Электропитание, габариты и подключения.
- Сигналы управления, остановка и резервирование.
- Комплект поставки, документация и приёмка.
PLX-GSS — проектный модельный ряд Pnevmolux для первичного подбора и изготовления под заказ. Обозначения и диапазоны не подтверждают серийную или складскую комплектацию. Окончательные характеристики фиксируются после расчёта, выбора компонентов и согласования спецификации.
Изображения созданы как иллюстрации применения. Они показывают возможную компоновку станции на оборудовании; внешний вид, размеры и состав поставки определяются спецификацией.
