Механика движения
Передачи, направляющие и механизмы позиционирования для промышленного оборудования
Механика движения связывает двигатель с рабочим органом машины: передает усилие и крутящий момент, преобразует вращение в перемещение, задает траекторию и помогает удерживать нагрузку. От согласованного выбора передач, направляющих и опор зависят точность, плавность хода и ресурс оборудования.
В разделе Pnevmolux объединены компоненты для проектирования новых узлов, модернизации станков и замены изношенной механики. Выберите функциональную ветвь, раскройте нужную товарную группу и определите параметры для подбора.
4 функциональные ветви · 14 товарных групп · 73 подраздела
Группы 01, 06, 09 и 14. Пример компоновки оси подачи.

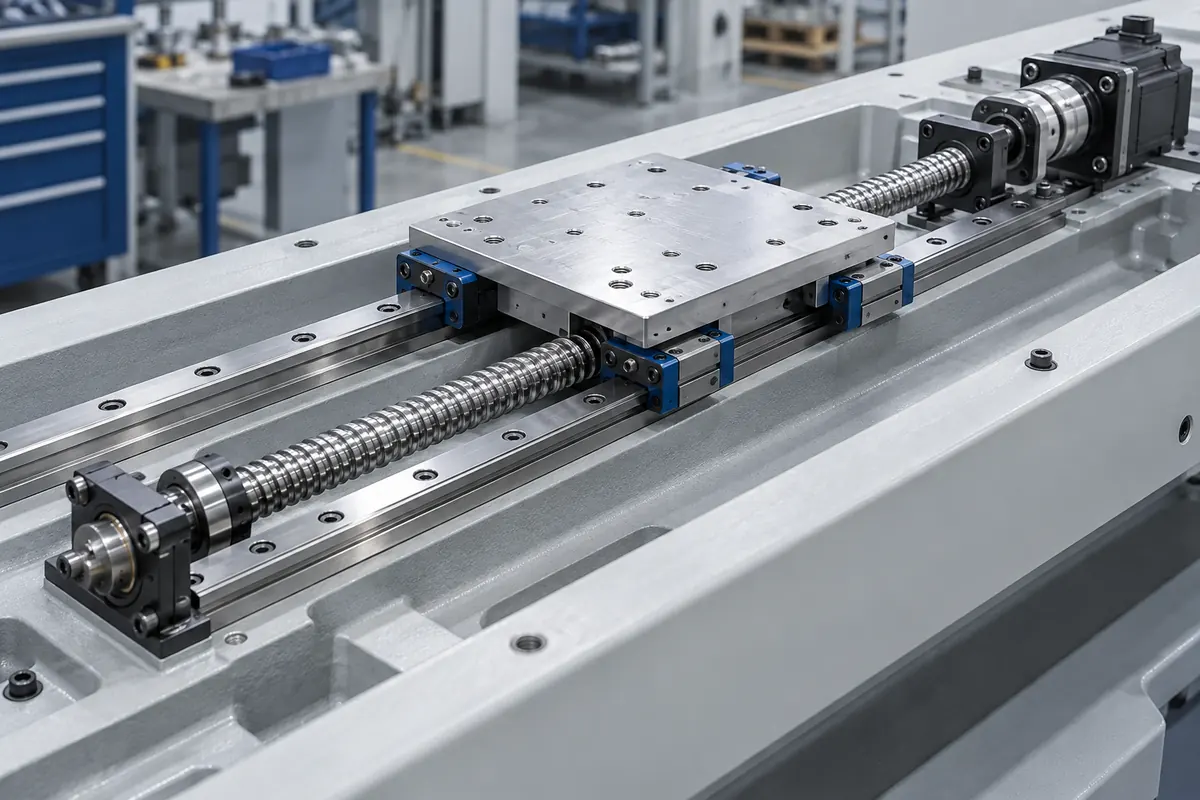

Винтовая ось подачи: ШВП и направляющие
ШВП преобразует вращение двигателя в перемещение стола. Параллельные рельсы и каретки направляют стол и воспринимают внешние силы и опрокидывающие моменты. Муфта передаёт момент от двигателя, а опоры фиксируют положение винта.
Для такой оси совместно выбирают ход за оборот, диаметр винта, схему опирания, типоразмер направляющих и преднатяг. Точность узла зависит также от обработки и взаимного положения монтажных поверхностей.
Каталог компонентов
Выберите задачу или перейдите к нужной ветви каталога. Состав товарных групп раскрывается по нажатию.
А. Передача и преобразование
Вращение, перемещение, скорость и момент
Б. Соединение и кинематика
Связь валов и заданный закон движения
В. Направление и опора
Траектория, жесткость и восприятие нагрузок
Г. Остановка, защита и монтаж
Торможение, демпфирование и установка узлов
А. Передача и преобразование
Компоненты для передачи мощности, изменения скорости и крутящего момента, преобразования вращения в линейное перемещение. Ветвь объединяет винтовые, зубчатые, ременные и цепные передачи, а также редукторы.

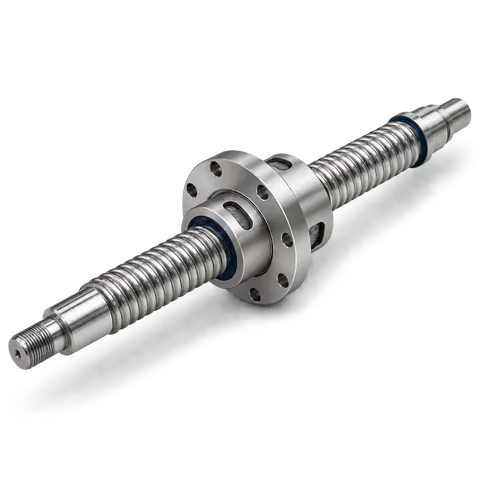

01. Винтовые передачи
Преобразуют вращение винта или гайки в поступательное движение. Применяются в осях подачи, механизмах регулировки и позиционирования. При подборе учитывают осевую нагрузку, ход за оборот, точность и условия опирания винта.
Состав группы · 3 подраздела
- 01.1 Шарико-винтовые передачи (ШВП) — Винты, шариковые гайки и комплекты.
- 01.2 Ролико-винтовые передачи (РВП) — Включая планетарные ролико-винтовые пары.
- 01.3 Винтовые передачи скольжения — Трапецеидальные и ACME-винты; ходовые гайки.
Параметры подбора: Диаметр, ход за оборот, точность; накатанные / шлифованные; преднатяг.
02. Зубчатые и реечные передачи
Передают вращение между валами, а в реечной паре преобразуют вращение шестерни в линейное перемещение. Подходят для протяженных осей, порталов и механизмов перемещения. Рейку и шестерню выбирают как согласованную пару.
Состав группы · 5 подразделов

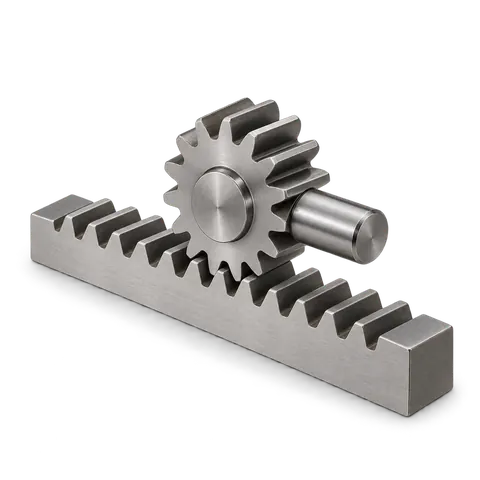

- 02.1 Прямозубые зубчатые рейки
- 02.2 Косозубые зубчатые рейки
- 02.3 Шестерни для реечных передач — Согласованные с рейкой по модулю и геометрии.
- 02.4 Цилиндрические зубчатые колеса — Прямозубые и косозубые.
- 02.5 Конические колеса и червячные пары — Отдельные компоненты открытых передач.
Параметры подбора: Модуль, угол наклона зуба, точность, закалка; рейка / шестерня / комплект.

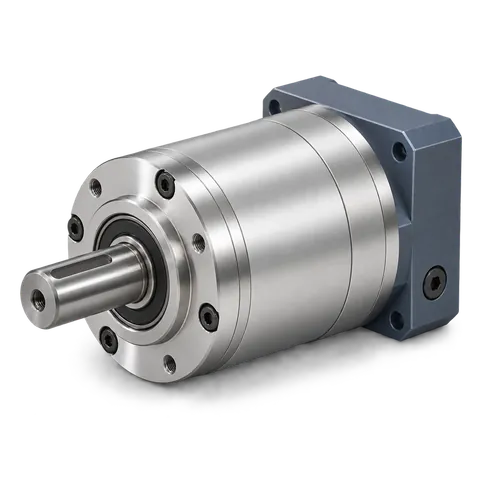

03. Редукторы
Согласуют скорость и крутящий момент двигателя с рабочим механизмом. Применяются в подающих, поворотных и транспортных узлах. Для позиционирования особенно важны люфт, жесткость и допустимые нагрузки на выходной вал.
Состав группы · 6 подразделов
- 03.1 Планетарные
- 03.2 Цилиндрические
- 03.3 Конические и гипоидные
- 03.4 Червячные
- 03.5 Волновые
- 03.6 Циклоидальные
Параметры подбора: Передаточное число, люфт, момент; соосные / угловые; сплошной / полый вал.
04. Ременные передачи
Передают движение между шкивами; зубчатые ремни также используются в линейных осях. Подходят для механизмов перемещения, синхронизации и передачи мощности. Работоспособность зависит от профиля ремня, натяжения и правильного выбора шкивов.
Состав группы · 6 подразделов

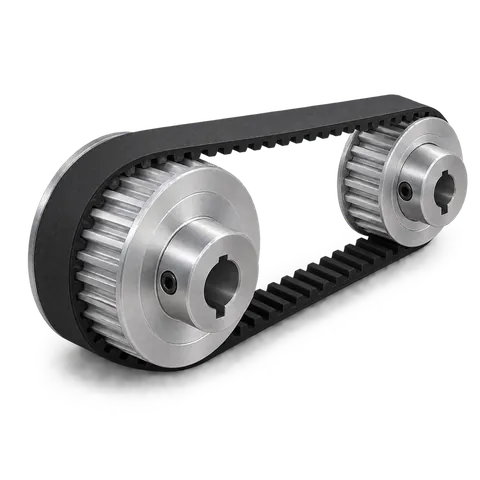

- 04.1 Зубчатые ремни — Замкнутые и открытые; крепление концов для линейных осей.
- 04.2 Клиновые ремни
- 04.3 Поликлиновые и плоские ремни
- 04.4 Шкивы — Зубчатые, клиновые, поликлиновые и плоские.
- 04.5 Натяжители и обводные ролики
- 04.6 Зажимы и крепления концов ремня
Параметры подбора: Профиль / шаг, ширина, длина, материал корда; синхронизация и нагрузка.

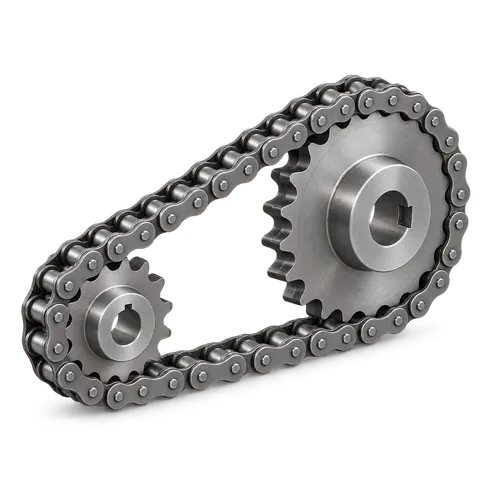

05. Цепные передачи
Передают тяговое усилие или вращение через цепь и звездочки. Применяются в приводах машин и синхронизирующих механизмах. Цепь, звездочки, соединительные звенья и натяжитель подбирают по единому типу и размеру передачи.
Состав группы · 5 подразделов
- 05.1 Роликовые и втулочные приводные цепи — Однорядные и многорядные исполнения.
- 05.2 Зубчатые цепи — Silent chain и соответствующие звездочки.
- 05.3 Приводные звездочки — Для выбранного типа и шага цепи.
- 05.4 Соединительные и переходные звенья
- 05.5 Натяжители и направляющие цепей
Параметры подбора: Шаг, рядность, прочность; коррозионностойкие и малосмазочные исполнения.
Группы 02, 03 и 09. Пример реечного привода портала.

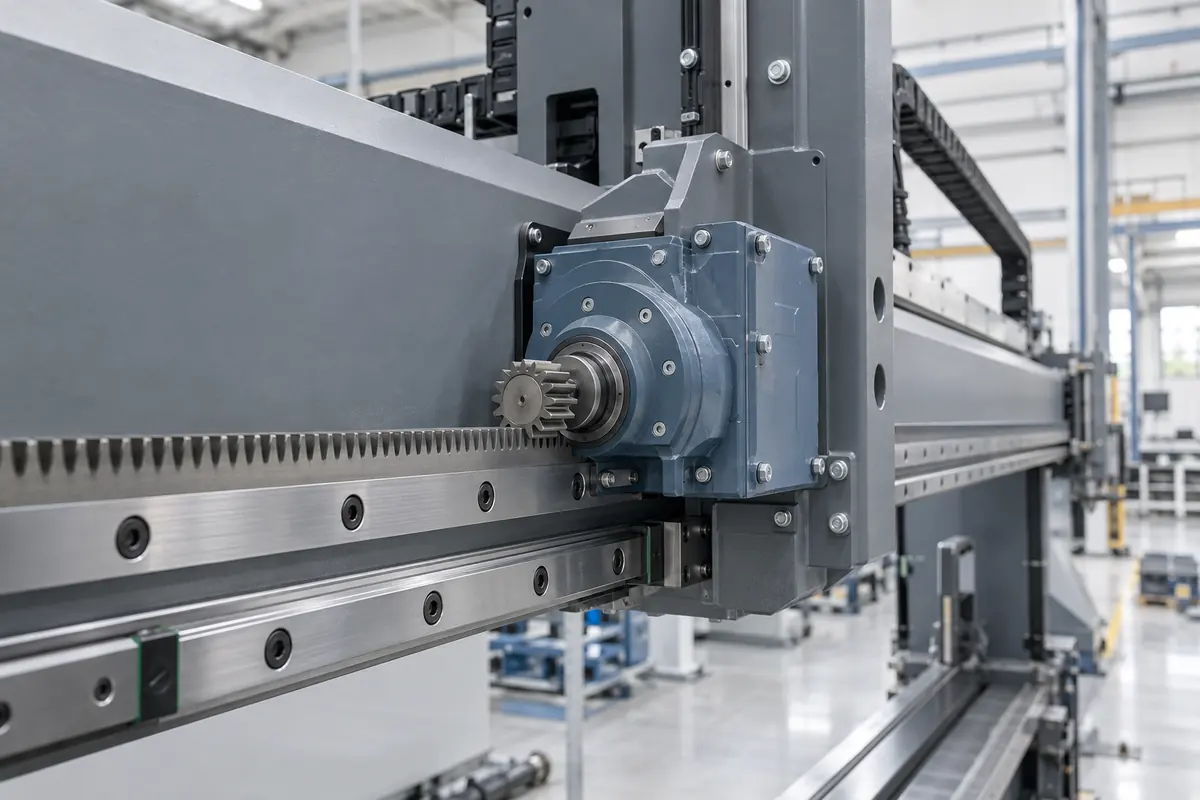

Рейка и редуктор в приводе портала
Шестерня обкатывается по зубчатой рейке и перемещает портал вдоль станочной балки. Редуктор согласует скорость и крутящий момент двигателя, а отдельная линейная направляющая задаёт траекторию и воспринимает нагрузки.
Такую компоновку используют для протяжённых осей. При подборе проверяют модуль и геометрию зубьев, рабочее усилие, люфт, смазывание и точность стыковки секций рейки.
Для приводной цепной передачи выбирайте эту группу. Конвейерные и грузовые пластинчатые цепи относятся к транспортным и подъемным механизмам; готовые жесткоцепные актуаторы — к исполнительным механизмам.
Б. Соединение и кинематика
Компоненты для соединения валов, передачи момента при осевом перемещении и формирования заданного закона движения. Выбор зависит от взаимного положения валов, жесткости соединения и рабочего цикла механизма.

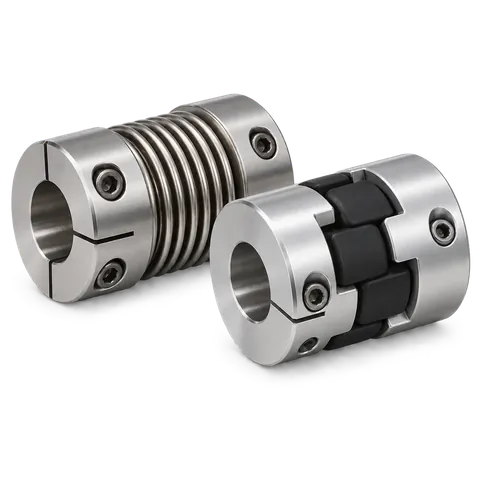

06. Муфты и соединительные валы
Соединяют двигатель, редуктор и рабочий механизм. В зависимости от конструкции компенсируют допустимые смещения валов, смягчают крутильные колебания, ограничивают момент или обеспечивают одностороннюю передачу вращения.
Состав группы · 9 подразделов
- 06.1 Сильфонные муфты
- 06.2 Эластомерные муфты — Включая кулачковые муфты с упругой вставкой.
- 06.3 Дисковые и мембранные муфты
- 06.4 Муфты Олдема
- 06.5 Муфты с прорезями — Спиральные и многозаходные исполнения.
- 06.6 Жесткие соединительные муфты
- 06.7 Предохранительные муфты — Ограничители крутящего момента.
- 06.8 Обгонные муфты — Односторонняя передача вращения; стопоры обратного хода.
- 06.9 Соединительные и карданные валы — Удлиненные соединения и синхронизация механизмов.
Параметры подбора: Момент, обороты, диаметры валов, смещения; жесткость и люфт.
07. Шлицевые валы и втулки
Передают крутящий момент и, в соответствующих конструкциях, допускают продольное перемещение вала относительно втулки. Применяются в подающих, телескопических и комбинированных узлах с линейным и вращательным движением.
Состав группы · 4 подраздела
- 07.1 Шлицевые соединения скольжения — Валы и ответные втулки.

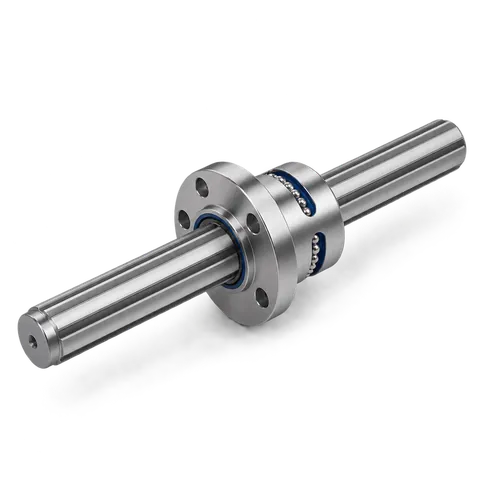

- 07.2 Шариковые шлицевые узлы — Шлицевой вал и втулка с циркуляцией шариков.
- 07.3 Поворотные шариковые шлицевые узлы — Втулка с опорой вращения.
- 07.4 Комбинированные винтовые и шлицевые узлы — Совместное линейное и вращательное движение.
Параметры подбора: Передаваемый момент, ход, диаметр, преднатяг; вал / втулка / комплект.
08. Кулачковые и индексирующие механизмы
Задают перемещение, поворот, возвратно-поворотное движение и выдержку по механически сформированному закону. Используются в сборочных автоматах, упаковочных машинах и механизмах последовательного позиционирования.
Состав группы · 5 подразделов
- 08.1 Кулачки — Дисковые, цилиндрические и пространственные.
- 08.2 Кулачковые ролики и толкатели — Опорные ролики с цапфой и без цапфы.

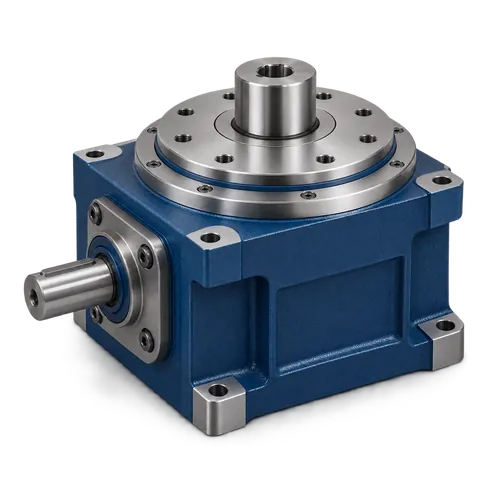

- 08.3 Кулачковые поворотные индексаторы — С параллельными или взаимно перпендикулярными осями; по конструкции производителя.
- 08.4 Кулачковые качательные механизмы — Возвратно-поворотное движение по заданному закону.
- 08.5 Другие механические индексаторы — Мальтийские и храповые механизмы - при наличии в ассортименте.
Параметры подбора: Число позиций, угол индексации, фаза движения / выстоя, момент, частота циклов.
Здесь рассматриваются механические индексирующие узлы. Готовый поворотный стол с приводом выбирают в разделе поворотных приводов и столов.
В. Направление и опора
Компоненты, которые поддерживают подвижные части машины и задают прямолинейную, вращательную или криволинейную траекторию. Подбор учитывает силы, опрокидывающие моменты, точность и условия монтажа.

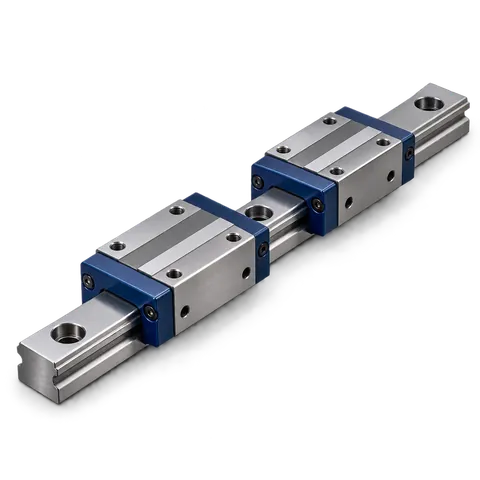

09. Линейные направляющие и каретки
Направляют каретку по прямой и воспринимают внешние силы и моменты. Используются в станочных осях, порталах и перемещающих устройствах. Направляющая работает совместно с приводом и требует подходящей монтажной поверхности.
Состав группы · 5 подразделов
- 09.1 Профильные шариковые направляющие — Рельсы и каретки с циркуляцией шариков.
- 09.2 Профильные роликовые направляющие — Рельсы и каретки с циркуляцией роликов.
- 09.3 Направляющие с перекрестными роликами — Прецизионные узлы ограниченного хода.
- 09.4 Роликовые направляющие на опорных роликах — V-образные и другие профильные дорожки.
- 09.5 Профильные направляющие скольжения — Полимерные вкладыши и ответные профили.
Параметры подбора: Типоразмер, нагрузка, преднатяг; миниатюрные / стандартные / тяжелые; рельсы и каретки.
10. Направляющие валы и линейные подшипники
Обеспечивают перемещение по круглым валам. Применяются в подающих, регулировочных и вспомогательных механизмах. Для длинных пролетов учитывают прогиб вала; опорный профиль позволяет поддерживать вал по длине.
Состав группы · 5 подразделов
- 10.1 Прецизионные круглые валы — Сплошные и полые исполнения.
- 10.2 Круглые валы на опорном профиле — Непрерывная опора вдоль вала.

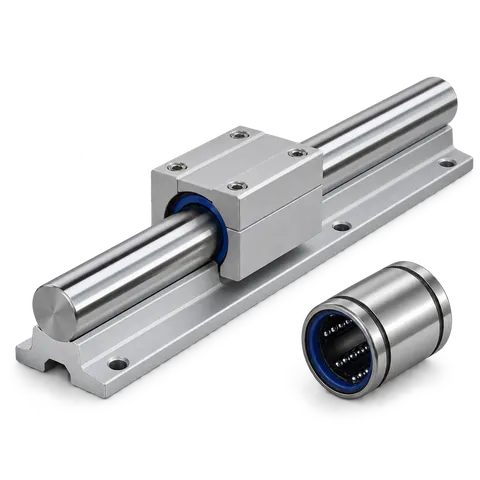

- 10.3 Шариковые линейные втулки — Открытые / закрытые; обычные / самоустанавливающиеся.
- 10.4 Линейные втулки скольжения — Полимерные и другие антифрикционные материалы.
- 10.5 Корпусные линейные подшипниковые блоки — Блоки с установленной втулкой; концевые опоры валов.
Параметры подбора: Диаметр, допуск, нагрузка, длина; условия среды и необходимость смазывания.
11. Подшипники и направляющие вращения
Поддерживают поворотные узлы и движение по кольцу, дуге или иной заданной кривой. Применяются в поворотных платформах, манипуляторах и транспортных системах. Выбор зависит от сочетания нагрузок и требуемой жесткости.
Состав группы · 4 подраздела

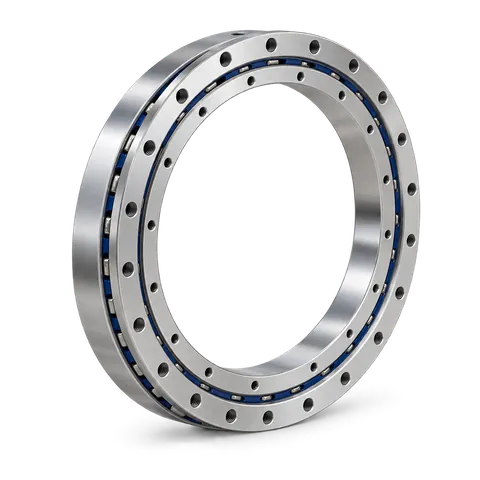

- 11.1 Прецизионные подшипники вращательных осей — Радиально-упорные и тонкостенные исполнения.
- 11.2 Подшипники с перекрестными роликами — Для жестких и точных поворотных узлов.
- 11.3 Опорно-поворотные подшипники — Без зубчатого венца, с внутренним или внешним венцом.
- 11.4 Кольцевые и криволинейные направляющие — Кольца, дуги, сегменты, каретки и ролики.
Параметры подбора: Диаметр, радиальная / осевая / моментная нагрузка, точность, скорость.
Каретки подбирают внутри семейства соответствующего рельса. Типоразмер, длина, преднатяг и класс точности являются параметрами исполнения, а не отдельными типами направляющих.
Г. Остановка, защита и монтаж
Компоненты для удержания и торможения осей, поглощения энергии, установки и защиты механических узлов. Их характеристики согласуют с нагрузкой, скоростью, рабочим циклом и основной серией оборудования.
12. Тормоза и зажимы осей
Фиксируют оси или тормозят движение в пределах назначения конкретного изделия. Применяются для удержания рабочего положения и управляемой остановки. Возможность динамического торможения, включая аварийное, подтверждают по документации выбранной серии.
Состав группы · 4 подраздела

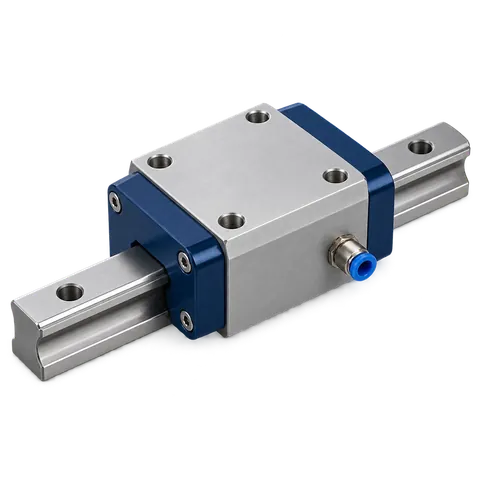

- 12.1 Зажимы профильных направляющих — Для фиксации каретки или оси.
- 12.2 Зажимы круглых валов и штоков
- 12.3 Линейные тормоза — Для динамического торможения направляемой оси.
- 12.4 Тормоза вращательных осей — Удерживающие и рабочие тормоза; назначение по паспорту.
Параметры подбора: Удерживающее усилие / момент; допустимость торможения; ручной, пневмо-, гидро-, электропривод.

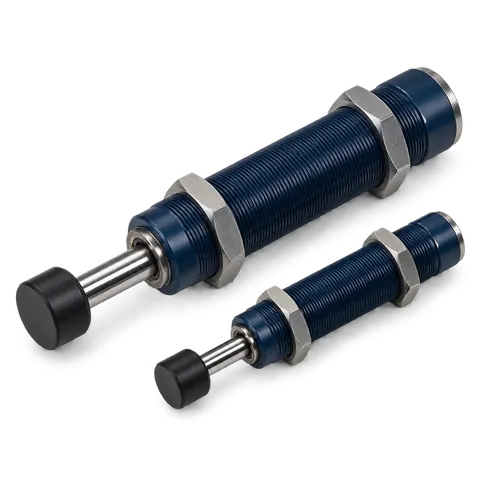

13. Промышленные амортизаторы и демпферы
Снижают ударные нагрузки, поглощают энергию перемещения и создают контролируемое сопротивление движению. Подходят для конечных положений, механизмов подачи и плавного поворота. Ударный амортизатор и регулятор подачи выбирают под разные режимы работы.
Состав группы · 6 подразделов
- 13.1 Гидравлические ударные амортизаторы — Самокомпенсирующиеся и регулируемые.
- 13.2 Амортизаторы аварийного останова — Исполнения для редких ударов и высокой энергии.
- 13.3 Линейные гидравлические демпферы — Сопротивление на сжатие, растяжение или в обе стороны.
- 13.4 Гидравлические регуляторы подачи — Плавное регулируемое перемещение рабочего органа.
- 13.5 Ротационные демпферы — Непрерывное вращение или ограниченный угол.
- 13.6 Эластомерные буферы и профильные демпферы — Для смягчения ударов в конечных положениях.
Параметры подбора: Энергия за цикл и в час, скорость, ход / угол; миниатюрные / стандартные / тяжелые.

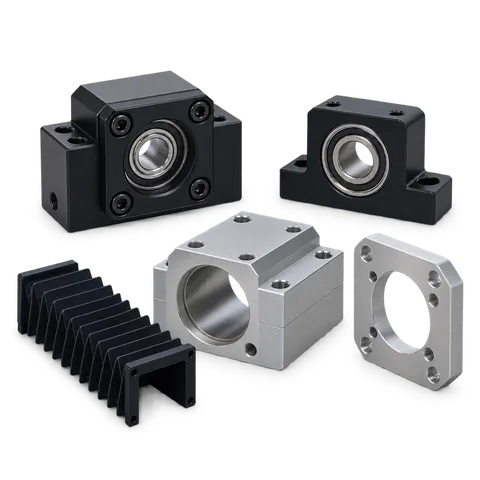

14. Опорные узлы и принадлежности
Обеспечивают установку, сопряжение, защиту и обслуживание механических компонентов. Опоры, корпуса гаек, адаптеры и принадлежности выбирают одновременно с основной передачей или направляющей, проверяя посадки и присоединительные размеры.
Состав группы · 6 подразделов
- 14.1 Опоры винтов и подшипниковые комплекты — Фиксирующая и поддерживающая опоры ШВП / РВП.
- 14.2 Корпуса и крепления гаек
- 14.3 Монтажные фланцы и адаптеры — Кронштейны двигателей, переходные плиты.
- 14.4 Зажимные втулки и крепеж вал-ступица — Стопорные кольца, бесшпоночные зажимные соединения.
- 14.5 Защита направляющих и винтов — Сильфоны, телескопические кожухи, скребки и уплотнения.
- 14.6 Принадлежности для смазывания — Смазочные штуцеры, блоки и подводы к узлам.
Параметры подбора: Совместимость с основной серией; посадки, размеры и условия эксплуатации.
Группы 09 и 13. Пример демпфирования движущегося узла.

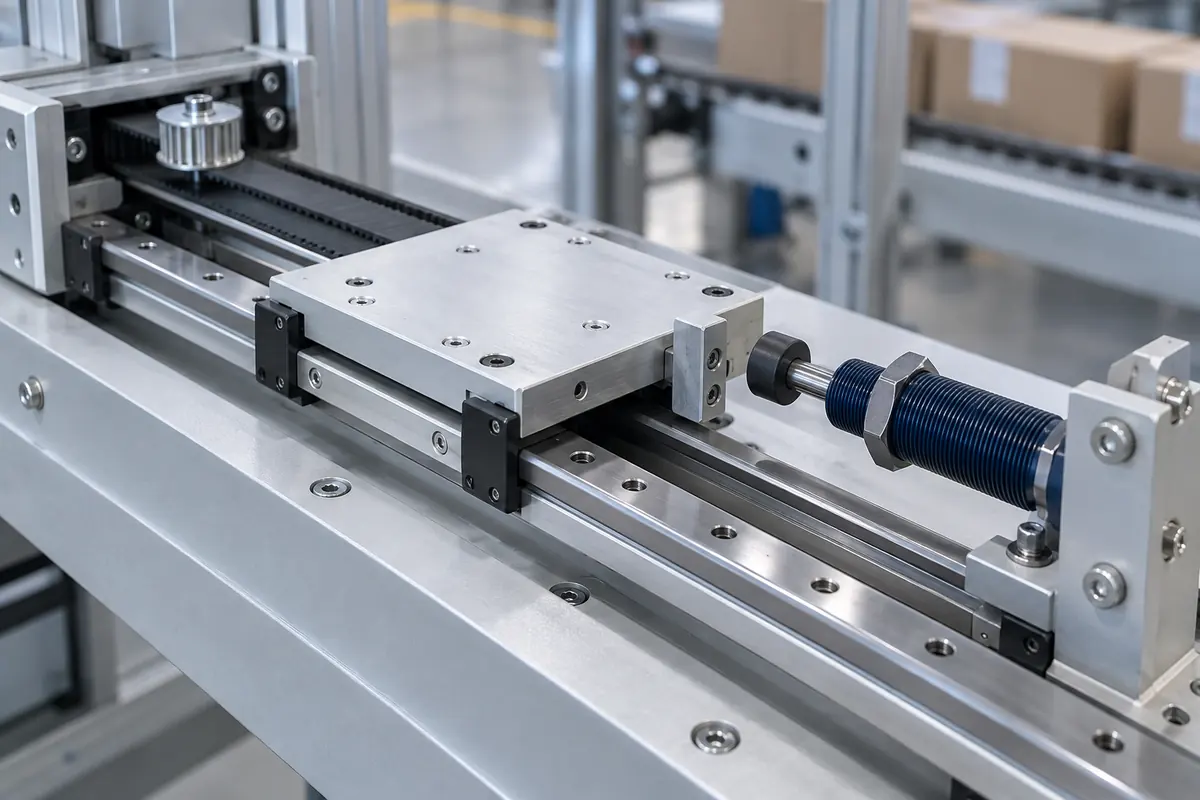

Амортизатор в конечном положении слайда
В конце перемещения упор подвижной плиты воздействует на шток промышленного амортизатора. Амортизатор поглощает энергию движения и уменьшает ударную нагрузку на конструкцию; направляющие сохраняют траекторию перемещения.
Для подбора задают массу, скорость контакта, дополнительное усилие привода, допустимый ход торможения и число циклов. Удержание неподвижной оси решают отдельным зажимом или тормозом, если этого требует задача.
В этой группе собраны устройства демпфирования движущихся узлов. Виброопоры и виброизоляция основания оборудования относятся к отдельному разделу.
Выбор компонентов по задаче
Линейная подача и позиционирование
Винтовая, реечная или зубчатоременная передача; линейные направляющие; муфта и опоры.
Изменение скорости и момента
Редуктор; при необходимости — ременная, зубчатая или цепная передача.
Поворот с остановками по позициям
Индексирующий механизм; подшипник поворотного узла; устройство удержания по расчету.
Перемещение с передачей момента
Шлицевой узел; при комбинированном движении — винтовой и шлицевой механизм.
Плавная остановка и фиксация
Тормоз или зажим по назначению; амортизатор либо демпфер по энергии и режиму движения.
Как подобрать механику движения
1. Определите движение и компоновку
Линейное перемещение, вращение, качание или индексация; горизонтальная, вертикальная или наклонная ось; доступное место и расположение двигателя.
2. Задайте нагрузку и рабочий цикл
Масса подвижного узла, внешнее усилие, крутящий и опрокидывающий моменты, скорость, ускорение, частота циклов и длительность работы.
3. Уточните требования к точности
Точность позиционирования, повторяемость, допустимый люфт и деформация. Укажите требования к шуму, плавности и синхронизации.
4. Согласуйте передачу, направляющие и опоры
Проверьте типоразмеры, ресурс, посадки и совместимость компонентов. Для винтовой оси учитывайте критическую частоту вращения, устойчивость винта при сжатии и схему опирания.
5. Определите защиту и обслуживание
Температура, пыль, влага, коррозионная среда, доступ к смазке. Для тормозов и демпферов задайте удерживающую нагрузку, энергию и частоту срабатываний.
Где применяется механика движения
- Станки и обрабатывающие центры. Оси подачи, перемещение столов, поворот и фиксация узлов.
- Упаковочные и сборочные линии. Синхронизация механизмов, шаговое позиционирование, подача и отсечение.
- Роботизированные ячейки и порталы. Линейное перемещение, поворот, передача момента и защита конечных положений.
- Испытательные и технологические стенды. Регулировка положения, управляемая подача и восприятие нагрузок.
- Транспортные механизмы. Приводные цепные и ременные передачи, опорные и поворотные узлы.
Частые вопросы
Чем механика движения отличается от готового привода?
Механика движения — это передачи, направляющие, опоры и другие компоненты, из которых строят узел. Готовый привод объединяет часть этих элементов в изделие, рассчитанное на определенные задачи. Электроцилиндры, линейные модули и актуаторы выбирают в соответствующих разделах приводов.
Как выбрать между ШВП, рейкой и зубчатым ремнем?
Сравните нагрузку, длину хода, скорость, точность и компоновку. ШВП часто применяют для осей подачи и точного позиционирования, реечные передачи — для протяженных осей, зубчатые ремни — для быстрых перемещений. Окончательный выбор требует расчета жесткости, ресурса и допустимых режимов.
Можно ли использовать каретку с рельсом другого производителя?
Одинакового номинального типоразмера недостаточно. Проверяют геометрию дорожек, размеры, преднатяг, класс точности и условия взаимозаменяемости. Предпочтителен совместимый комплект, подтвержденный изготовителем.
Подходит ли любой зажим для аварийного торможения?
Нет. Статическое удержание и остановка движущейся массы — разные режимы. Для торможения требуется изделие с подтвержденной допустимой скоростью, энергией торможения и числом срабатываний. Удерживающее усилие само по себе не подтверждает такую возможность.
Входят ли виброопоры в механику движения?
В этой структуре виброопоры относятся к отдельной группе установки и виброизоляции оборудования. В механике движения находятся амортизаторы и демпферы, работающие с энергией перемещающихся узлов.
Какие данные нужны для подбора аналога?
Пришлите маркировку и изготовителя исходного изделия, чертеж или фотографии с размерами, описание функции и режима работы. Для проверки совместимости нужны нагрузки, ход или угол, скорость, точность и присоединительные размеры.
Сборка компонентов механики движения Pnevmolux
Сборка механического узла начинается с согласования передачи, направляющих, опор и присоединений. На иллюстрации показаны монтаж линейной оси, установка винтовой передачи и проверка креплений на рабочем столе.
При сборке важны чистота деталей, точность базирования, параллельность направляющих, соосность опор и муфты, затяжка крепежа и смазывание. После сборки проверяют плавность хода и рабочие функции по программе, соответствующей назначению узла.
Нужен подбор механики под вашу задачу?
Передайте в Pnevmolux описание узла, чертеж или маркировку заменяемого изделия. Укажите нагрузку, ход или угол, скорость, точность и условия эксплуатации — эти данные помогут определить подходящий тип передачи, направляющих и опор.
