Реечно-шестеренчатые поворотные пневмоцилиндры - преимуущества

• Большой крутящий момент
  По сравнению с лопастными поворотными пневмоцилиндрами реечно-шестерёнчатая конструкция обычно даёт более высокий момент при тех же габаритах. Поэтому такие цилиндры хорошо подходят для поворота тяжёлых узлов, заслонок, рычагов и зажимных механизмов.
• Надёжная и простая механика
  Внутри понятная механическая схема: поршень, рейка, шестерня, вал, уплотнения. Конструкция ремонтопригодна и хорошо переносит промышленную эксплуатацию.
• Возможность точного ограничения угла поворота
  Многие модели имеют регулировку угла поворота, например ±5° или больше. Это удобно, когда надо точно выставить конечное положение механизма.
• Стабильный момент на протяжении хода
  У реечно-шестерёнчатого механизма момент обычно более равномерный, чем у некоторых других схем поворота. Это полезно при работе с клапанами, зажимами и механизмами, где нагрузка примерно постоянная.
• Хорошо подходят для автоматизации
  На них легко ставить датчики положения, дроссели, демпферы, распределители, пневмоострова. Поэтому они удобны для автоматических линий и станков.
• Компактнее, чем связка “линейный цилиндр + рычаг”
  Если нужен именно поворот, готовый поворотный цилиндр часто получается аккуратнее, безопаснее и технологичнее, чем обычный цилиндр с самодельным рычажным механизмом.
• Возможность двустороннего действия
  Большинство таких приводов работают в обе стороны от сжатого воздуха. Также бывают варианты с пружинным возвратом, например для аварийного закрытия или открытия.

Реечно-шестеренчатые поворотные пневмоцилиндры - недостатки

• Износ зубчатой передачи
  Рейка и шестерня работают в зацеплении, поэтому при плохой смазке, загрязнённом воздухе, перегрузках или ударах возможен износ зубьев и появление люфта.
• Есть механический люфт
  Для задач, где требуется очень высокая точность позиционирования без зазора, реечно-шестерёнчатый пневмопривод может быть хуже сервопривода или редукторного электропривода.
• Ограниченная точность промежуточных положений
  Пневматика хорошо работает в крайних положениях: повернуть на 90°, 180°, открыть/закрыть. Но точно остановиться, например, на 37° и удерживать это положение под переменной нагрузкой сложнее. Для этого нужны дополнительные тормоза, стопоры, позиционеры или сервопневматика.
• Чувствительность к ударам в конце хода
  Если не настроить скорость дросселями или демпферами, механизм может ударять в крайних положениях. Это ускоряет износ зубьев, упоров, подшипников и креплений.
• Требовательность к качеству воздуха
  Нужен чистый и сухой сжатый воздух. Влага, грязь и отсутствие нормальной подготовки воздуха ухудшают работу уплотнений и механизма.
• Нельзя бесконечно вращать вал
  Это не пневмомотор. Обычно угол ограничен: 90°, 180°, 270° или другой заданный диапазон. Для постоянного вращения нужен другой тип привода.

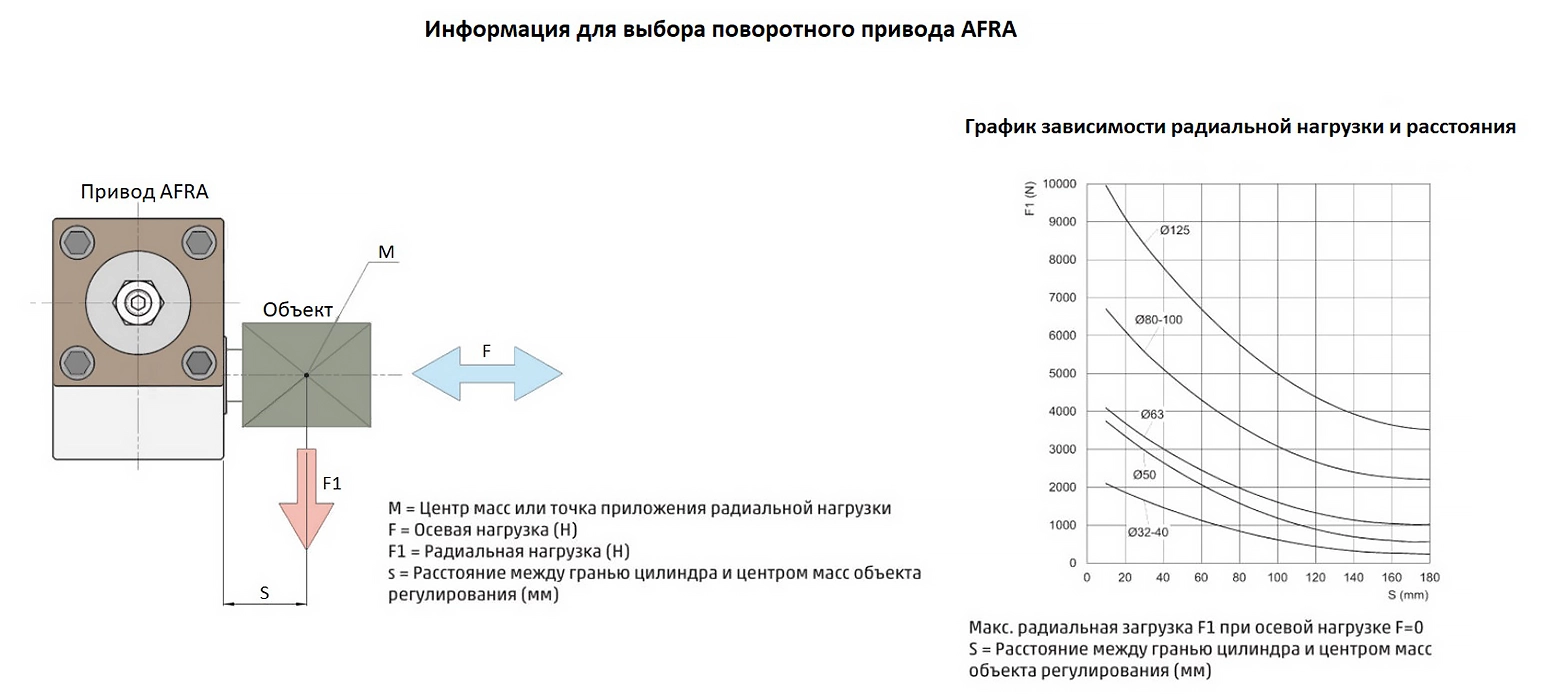

• При больших нагрузках нужны правильные подшипники и расчёт радиальных усилий
  Если на вал повесить тяжёлый рычаг, шкив или консольную нагрузку, можно перегрузить опоры вала. Важно учитывать не только крутящий момент, но и радиальную/осевую нагрузку на вал.

Реечно-шестеренчатые поворотные пневмоцилиндры - где особенно эффективно использовать

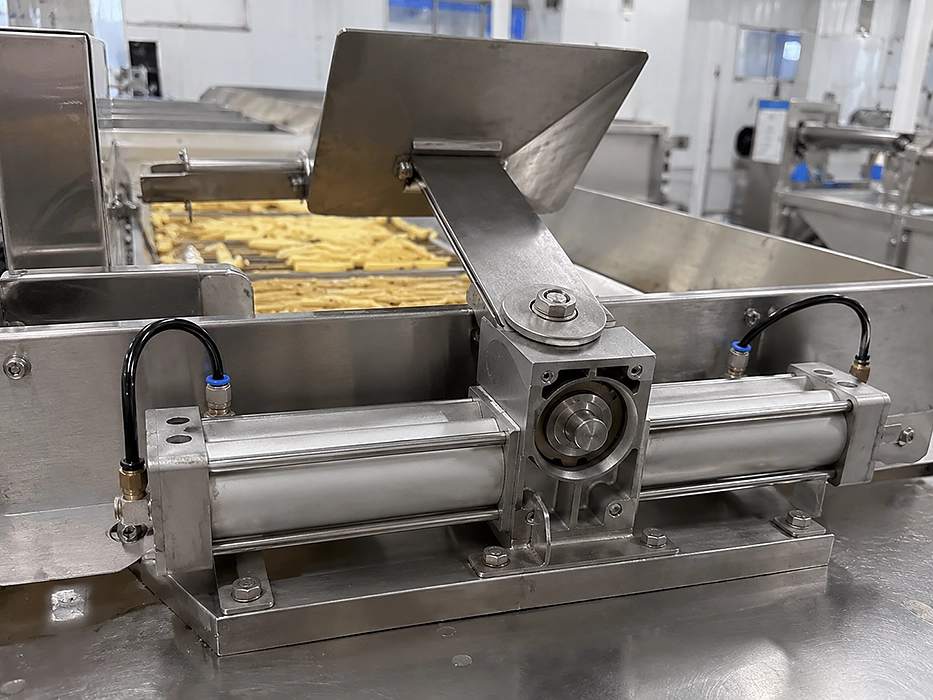

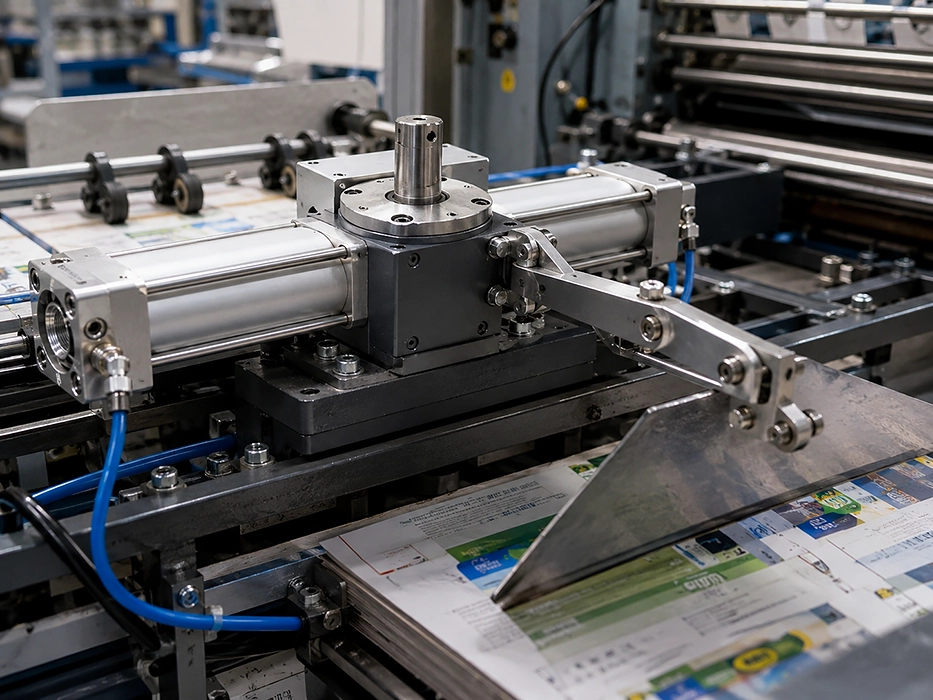

Реечно-шестерёнчатые поворотные пневмоцилиндры хорошо подходят для:  поворота заслонок и клапанов; зажимных и прижимных механизмов; поворота деталей на сборочной линии; переворачивания небольших узлов; поворотных столов с ограниченным углом; механизмов “открыть/закрыть”; автоматизации станков и упаковочного оборудования.

Реечно-шестеренчатые поворотные пневмоцилиндры - где лучше выбрать другой привод

Лучше применить электропривод, сервопривод или другой механизм, если нужно: очень точное позиционирование по углу; много промежуточных положений; плавное программируемое движение; постоянное вращение;
работа без компрессора; минимальный люфт; контроль скорости и положения с высокой точностью.

Реечно-шестеренчатые поворотные пневмоцилиндры - вывод

Главное преимущество реечно-шестерёнчатого пневмоцилиндра — большой крутящий момент, простота и надёжность для поворота на заданный угол. Главный недостаток — ограниченная точность позиционирования и возможный люфт из-за зубчатого механизма. Для простых и мощных поворотных движений в промышленной автоматике это один из самых удачных типов пневмоприводов.
