Магниторезистивные датчики положения
Магниторезистивные датчики положения - описание
Магниторезистивные датчики - это высокоточные бесконтактные устройства, которые определяют угловое или линейное положение объекта по изменению сопротивления чувствительного материала под воздействием магнитного поля. Их работа основана на магниторезистивном эффекте
Магниторезистивные датчики положения - основные типы:
- AMR (анизотропный магниторезистивный): Наиболее распространенный и изученный тип. В основе лежит изменение сопротивления ферромагнитного материала (например, пермаллоя) в зависимости от угла между направлением тока и вектором намагниченности. Датчики AMR используются для измерения углов в диапазоне до 180° (это их естественное ограничение, так как сигнал повторяется дважды за полный оборот).
- GMR (гигантский магниторезистивный): Эффект наблюдается в многослойных структурах из чередующихся ферромагнитных и немагнитных слоев. GMR-датчики обладают более высокой чувствительностью, чем AMR, и могут работать при более высоких температурах (до 200°C).
- TMR (туннельный магниторезистивный): Самый современный и чувствительный тип. В TMR-датчиках используется туннельный эффект между двумя ферромагнитными слоями, разделенными тонким диэлектриком. Они обеспечивают высочайший уровень сигнала (не требующий усиления), низкое энергопотребление и отличную температурную стабильность, что делает их перспективными для электроники нового поколения.
- CMR (колоссальный магниторезистивный): Эффект наблюдается в оксидах марганца (например, LSMO). Датчики на основе CMR могут работать как бесконтактные потенциометры, но их чувствительность сильно зависит от температуры, что ограничивает применение.
Магниторезистивные датчики положения - основные параметры
1) Параметр - Вид сигнала магниторезистивного датчика положения имеет отличие заключающееся в том, как он подключается к нагрузке и какой сигнал выдает при срабатывании:
- PNP датчик - простым языком при срабатывании датчика на его выходе появляется "+" с величиной сигнала от +5 до 30 В (Зависит от величины напряжения источника питания датчика)
- NPN датчик - простым языком при срабатывании датчика на его выходе появляется "-" с отрицательной величиной сигнала (Зависит от величины напряжения источника питания датчика)
2) Параметр - Установка датчика на привод или посадочное место для него. В каждой модели датчика есть описание о его установке и габаритнй эскиз.
Магниторезистивные датчики положения - модели

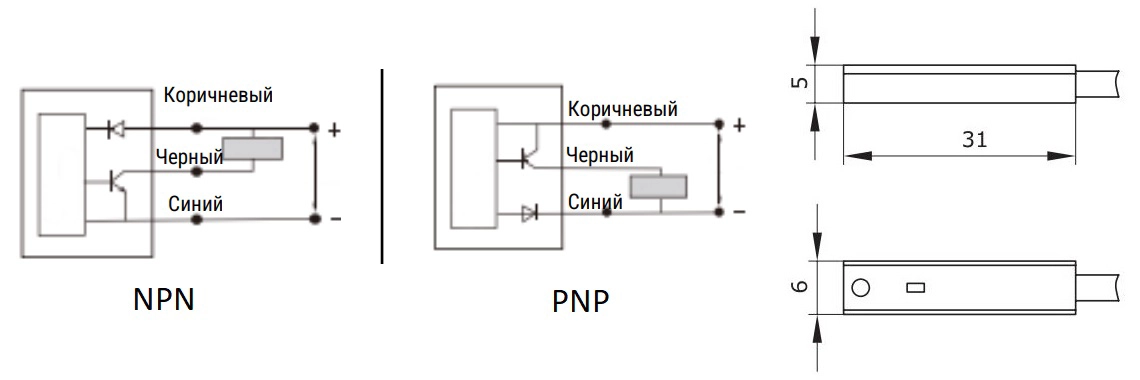

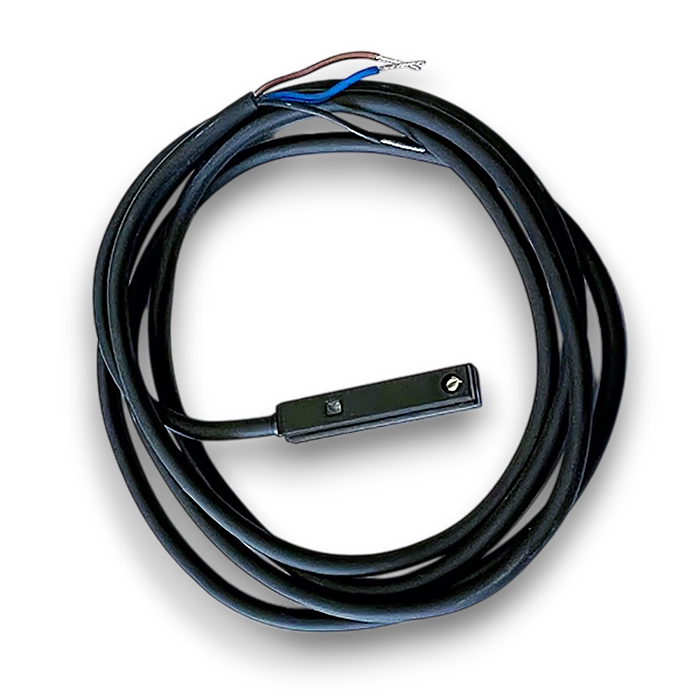

Магниторезистивный датчик положения модели CGP-33
Данная модель датчика устанавливается паз Т-образной формы шириной 6,6 мм на гильзе или крышке пневматического цилиндра и "распирается" установочным винтом. Подходит для установки на пневмоцилиндры серии CF и AFC
- Тип NPN / PNP
- Рабочее напряжение DC 5-30 V.
- Максимальная коммутирующая мощность 6 W.
- Частота переключения 1000 Гц.
- Диапазон рабочей температуры от -10 до +70°С.
- Класс защиты IP67

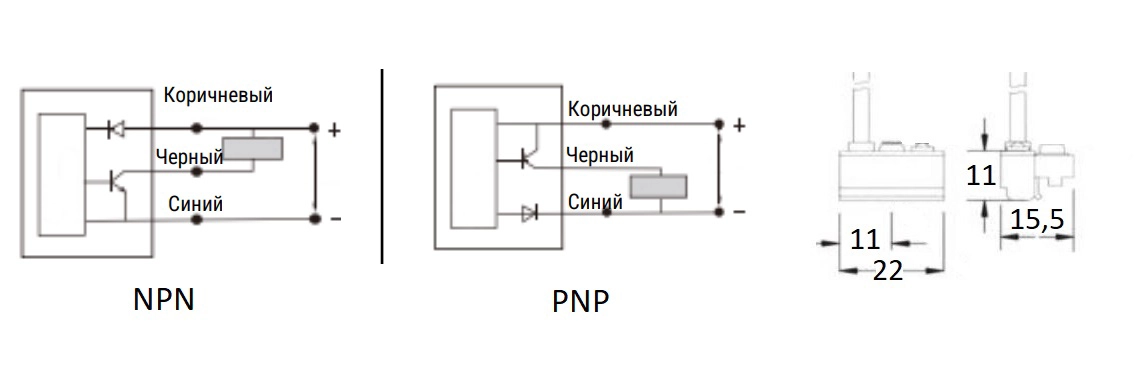

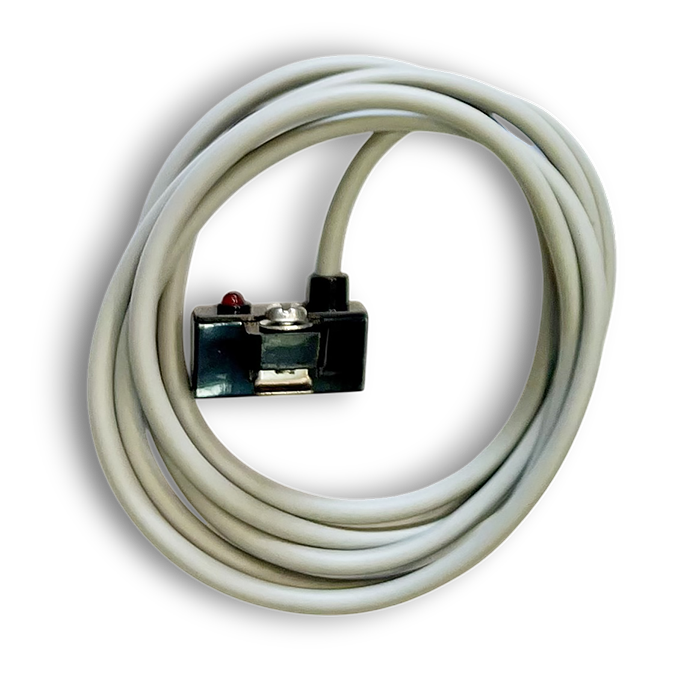

Магниторезистивный датчик положения модели CGP-34
Данная модель датчика устанавливается паз Т-образной формы с шириной от 8,6 мм до 10,1 мм на гильзе пневматического цилиндра и "распирается" установочным винтом. Подходит для установки в компактные пневмоцилиндры серии EF и ADN-F
- Тип NPN / PNP
Рабочее напряжение DC 5-30 V.
Максимальная коммутирующая мощность 6 W.
Частота переключения 1000 Гц.
Диапазон рабочей температуры от -10 до +70°С.
Класс защиты IP67.
