MQL - системы минимального количества смазки
Системы минимального количества смазки MQL - это системы с технологией подачи минимального количества смазочного масла непосредственно к режущей кромке инструмента. Вместо обильного охлаждения эмульсией система подаёт точно дозированные микро-порции масла с помощью потока сжатого воздуха. Масловоздушный поток может направляться через наружное сопло, через шпиндель станка или через внутренние каналы инструмента.
Системы минимального количества смазки MQL- области применения и преимущества
Самая распространенная область применения систем MQL это процессы металлообработки, а именно:

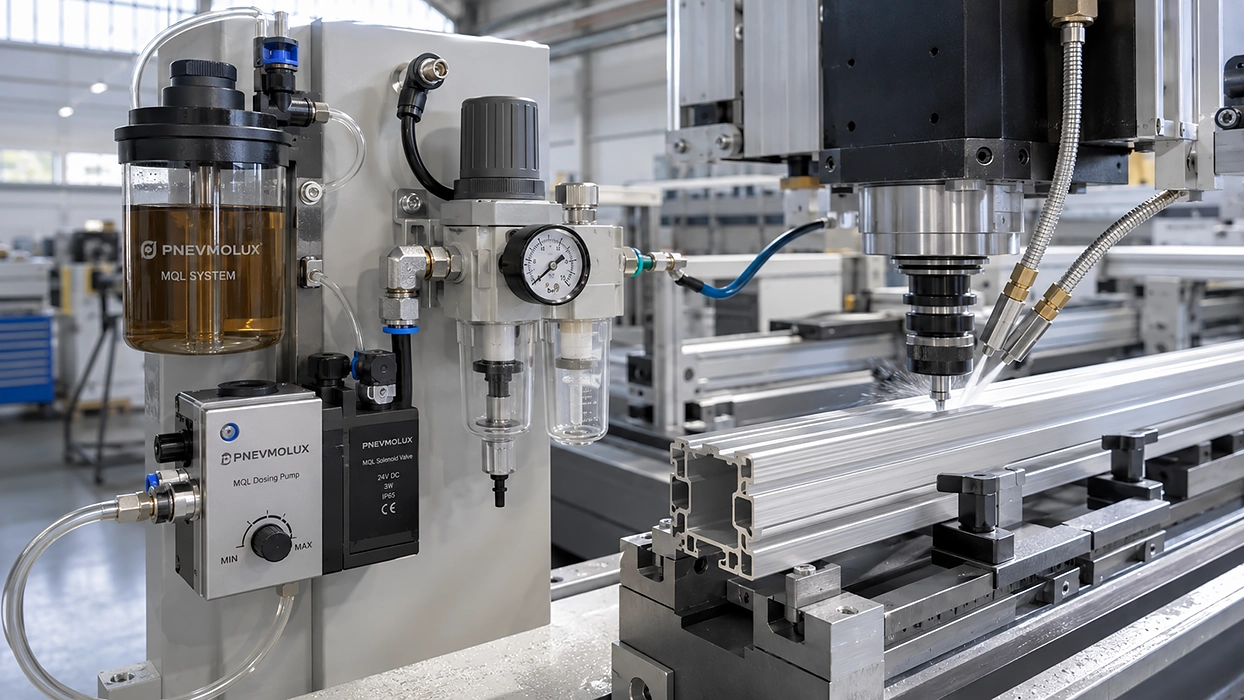

- фрезерование
- сверление и глубокое сверление
- точение

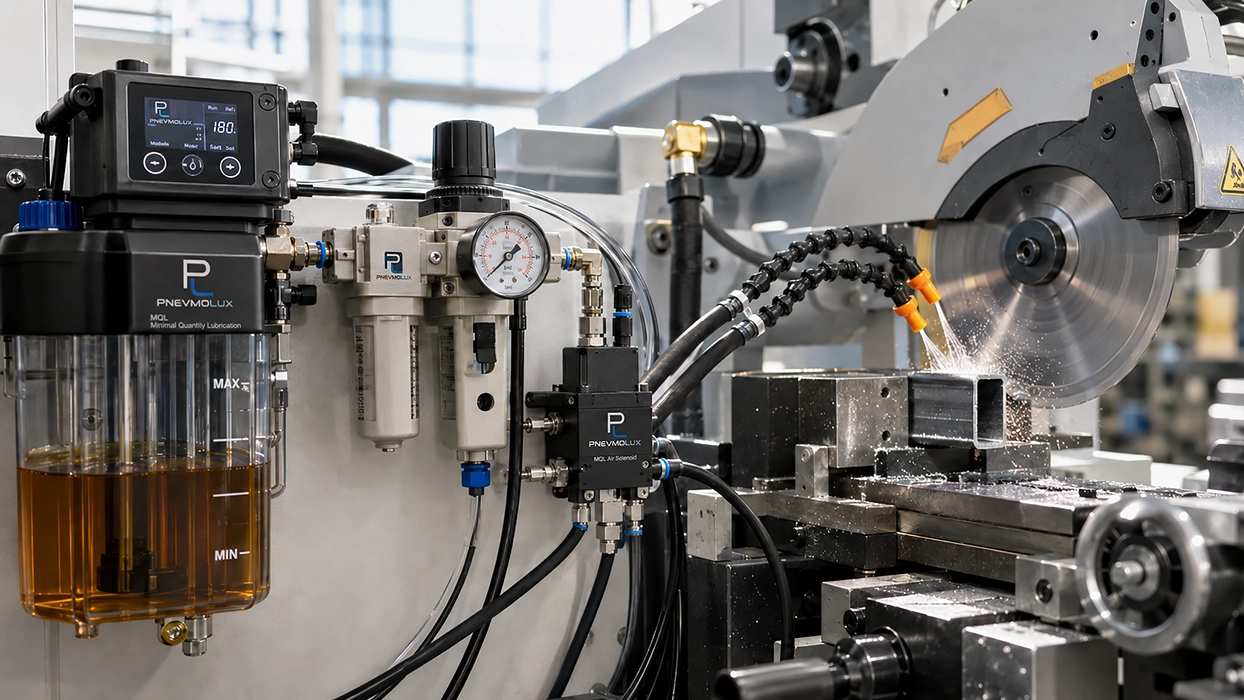

- пиление
- нарезание резьбы
- обработка алюминиевого профиля
Преимущества:
- минимальный расход масла
- почти сухие детали и стружка
- меньше загрязнение станка
- снижение затрат на фильтрацию и утилизацию СОЖ
- точная подача к режущей кромке
- возможность увеличения стойкости инструмента
Форма для подбора системы минимального количества смазки MQL

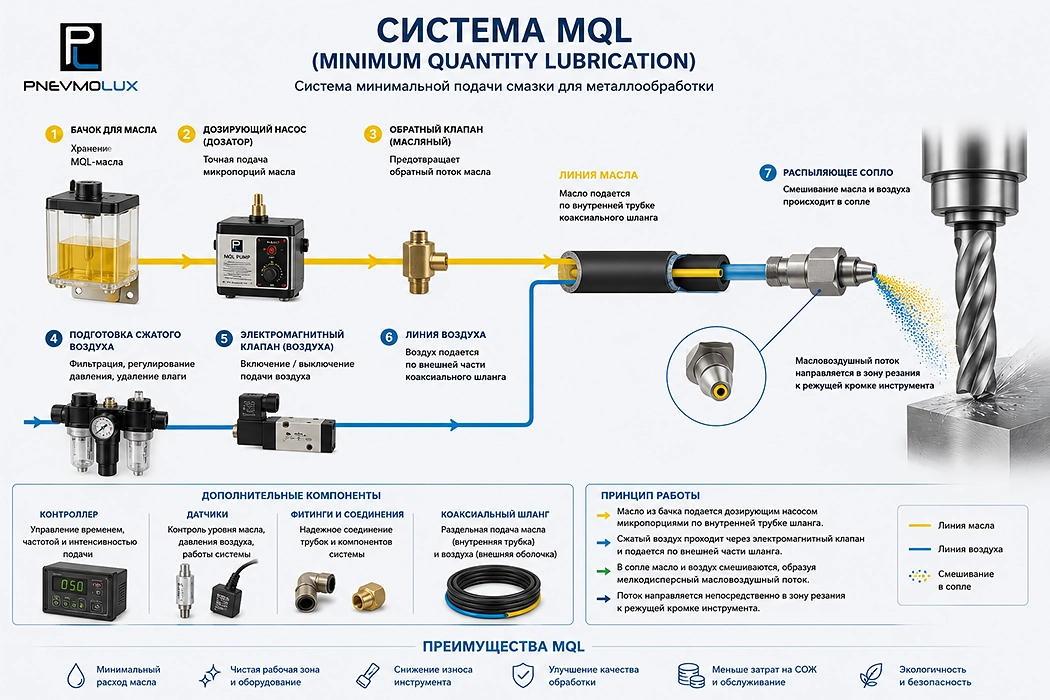

Системы минимального количества смазки MQL- принцип работы и состав
Система минимального количества смазки MQL имее две линии:
Масляная линия состоящая из: резервуара → дозирующего насоса → обратного клапана → масляного канала → сопла.
Воздушная линия состоящая из: сжатый воздух (от компрессора) → фильтр-регулятор → электромагнитный клапан → воздушный канал → сопло.
Принцип работы:
В наружной двухканальной системе масло и воздух идут раздельно и смешиваются непосредственно в сопле. Во внутренней системе оборудования готовая смесь (аэрозоль) или раздельные потоки масла и воздуха, проходят через линию смазки оборудования, далее через вращающееся соединение проходят в шпиндель, потом в патрон и во внутренние каналы инструмента.
Системы минимального количества смазки MQL - тип подачи

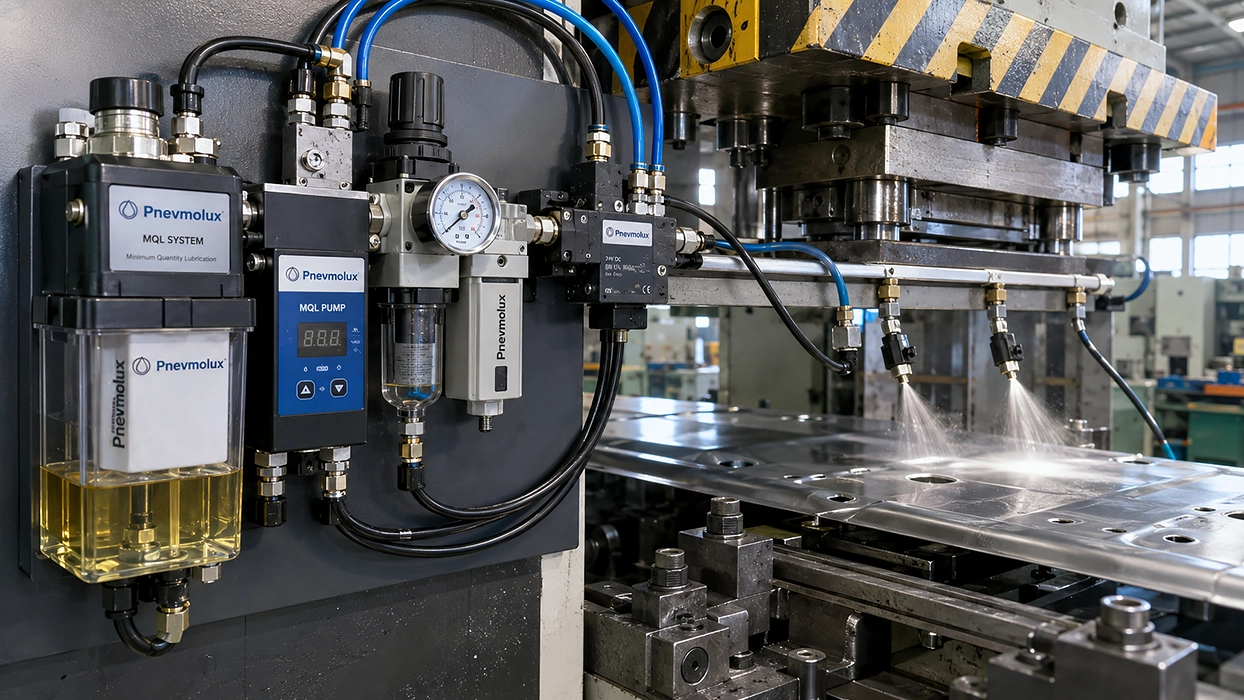

- Наружная подача - Сопло располагается рядом с инструментом и направляет масловоздушный поток в зону резания. Такая система проще в установке и особенно подходит для пил, сверлильных, фрезерных и токарных станков, а также линий обработки профиля
- Внутренняя подача через шпиндель - Смесь подаётся через шпиндель и выходит через отверстия инструмента около режущей кромки. Решение особенно эффективно при глубоком сверлении, закрытых отверстиях, высокой скорости обработки и автоматической смене инструмента.

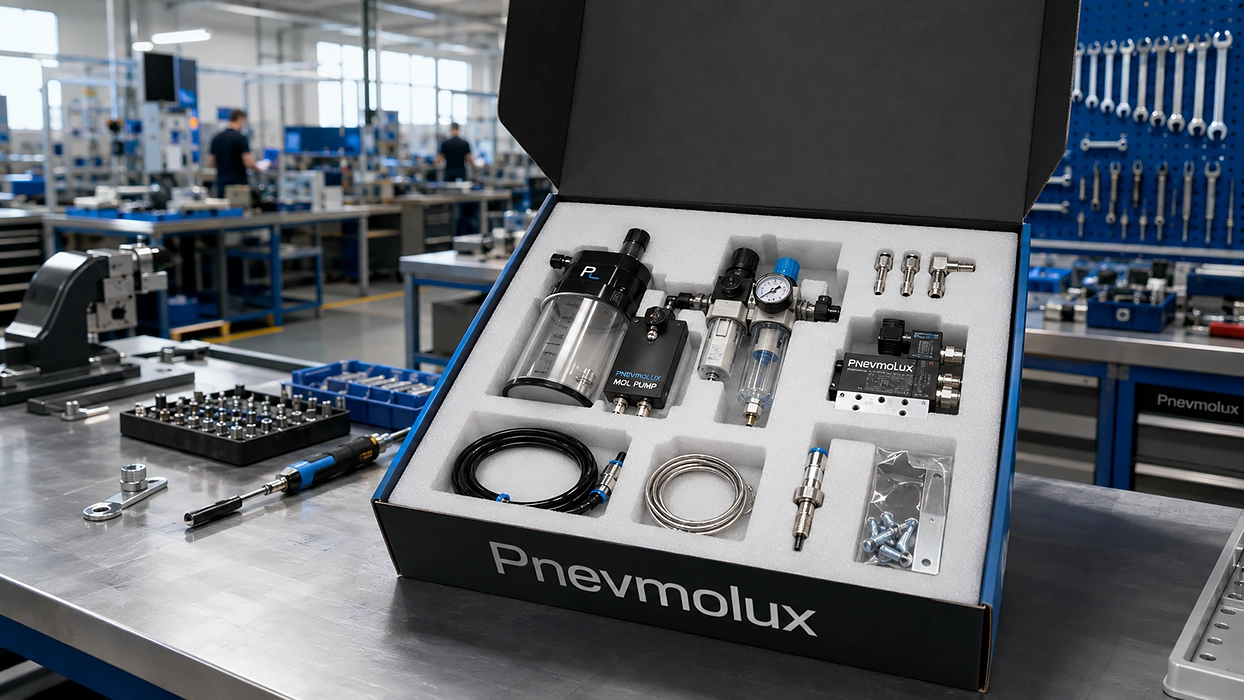

Основные компоненты системы минимального количества смазки MQL
- Резервуар для масла (Бак) - Хранит специальное MQL-масло и обеспечивает его стабильный забор.
- Дозирующий насос или микродозатор - Подаёт очень малые и повторяемые порции масла.
- Блок подготовки сжатого воздуха - Очищает сжатый воздух и устанавливает необходимое давление.
- Смесительный узел - Соединяет масло и воздух либо формирует аэрозоль.
- Клапаны управления - Включают и отключают подачу масла и воздуха по команде станка.
- Трубки и коаксиальные шланги - Доставляют масло, воздух или готовую смесь к инструменту.
- Распыляющее сопло - Формирует факел и направляет поток в зону резания.
- Контроллер или таймер - Задаёт объём порции, частоту, время подачи и продувку.
- Датчики уровня, давления и подачи - Контролируют уровень масла, давление и работу системы.
- Фитинги и монтажные принадлежности - Соединяют магистрали и фиксируют сопла в требуемом положении.
Модельный ряд систем смазки MQL
Модельный ряд систем MQL имеет три серии, и каждая серия разбита на модели, в таблицах мы поясняем отличие серий и моделей систем смазки MQL
